Aliuminio trapecinis tiltelis H-70 su EPDM 330 mm – PV tvirtinimas prie trapecinės skardos

Prieinamumas: Laikinai neprieinama

Svoris: 0.65 kg

Kaina/ vnt.: 4,57 € 4.57

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (3,78 €)

be 21% PVM, be pristatymo išlaidų

* Pakavimo galimybės::

Vnt.:
Pakuotė: 50 vnt.:
Pakuotė: 500 vnt.:
Pakuotė: 1000 vnt.:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-02-04

rekomenduoti draugui

Aprašymas

Aliuminio trapecinis tiltelis H-70 su EPDM 330 mm – PV tvirtinimas prie trapecinės skardos

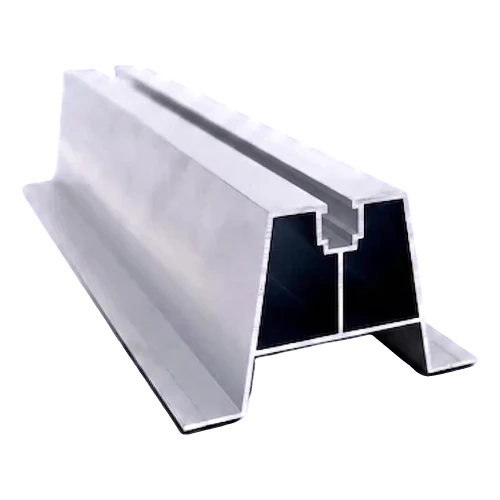

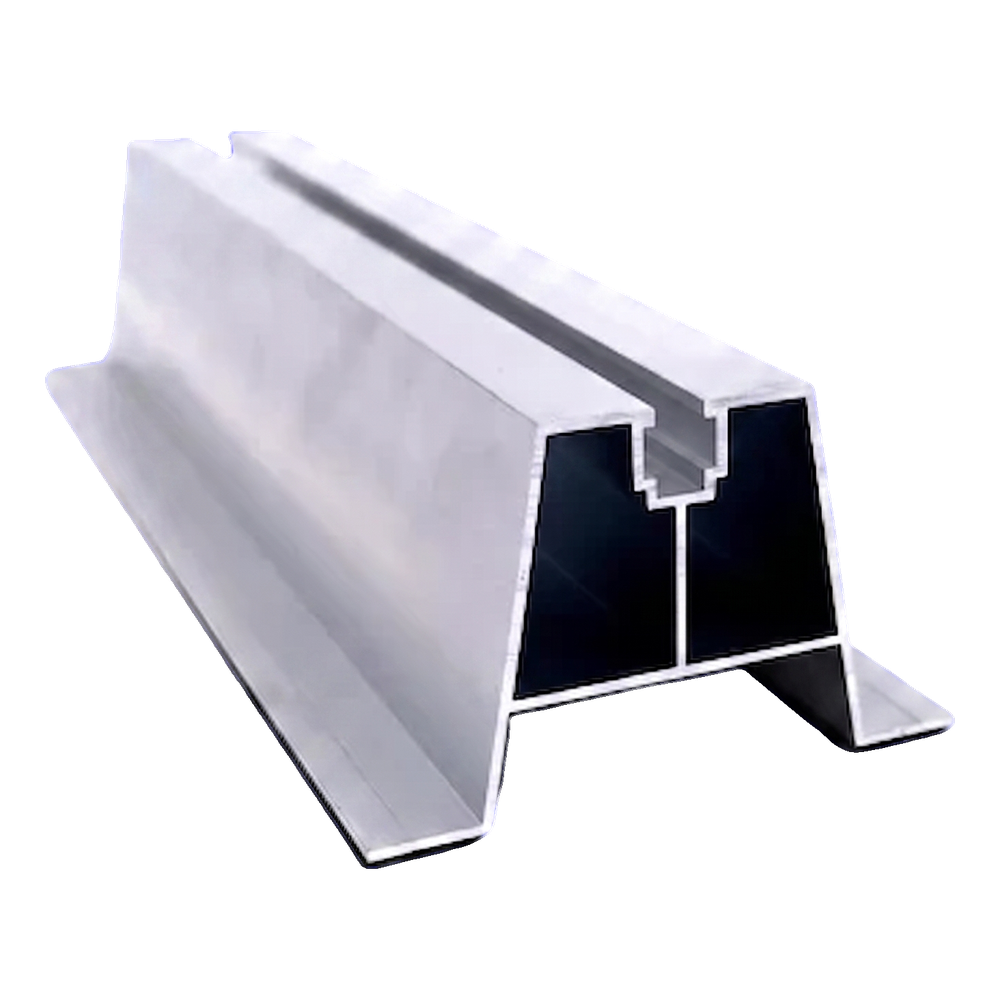

Aliuminio trapecinis tiltelis H-70 330 mm – profilio vaizdas su montavimo kanalu

Trapecinis tiltelis H-70 su EPDM tarpine – tai aliuminio tiltelio profilis, skirtas fotovoltiniams paneliams tiesiogiai tvirtinti ant stogų, dengtų trapecine skarda. Trapecinė skerspjūvio forma atkartoja skardos briaunų geometriją, todėl profilis stabiliai atsiremia į stogo dangą, be papildomų išlyginamųjų poviržlių. Profilio aukštis užtikrina reikiamą atstumą tarp modulio ir stogo paviršiaus, sudarant sąlygas laisvai oro apykaitai po panele — natūrali ventiliacija efektyviai pašalina šilumą, o tai pagerina PV modulių darbo sąlygas. Viršutinis montavimo kanalas leidžia tvirtinti galinius ir tarpinius gnybtus varžtais su šešiakampe galvute ir kvadratinėmis veržlėmis, o skylės varžtams, tvirtinantiems tiltelį prie skardos, gręžiamos tiesiogiai stoge montavimo metu, todėl galima tiksliai pritaikyti tvirtinimo tašką prie skardos profilio.

Trapecinio tiltelio H-70 privalumai

Ventiliacinė tarpa tarp panelio ir stogo skatina natūralų modulių vėsinimą ir mažina galios kritimą karštomis dienomis

Komplekte esanti EPDM tarpinė apsaugo stogo dangą tvirtinimo vietoje ir neleidžia vandeniui patekti po skarda

Korozijai atsparus aliuminio lydinys 6060 — profiliui nereikia papildomos antikorozinės apsaugos, jis patikimai tarnauja lauko sąlygomis ilgus metus

Suderinamumas su tarpiniais ir galiniais gnybtais leidžia universaliai naudoti įvairiose instaliacijos konfigūracijose

Montavimo skylės gręžiamos ant stogo — lankstus pritaikymas prie trapecinės skardos bangų žingsnio

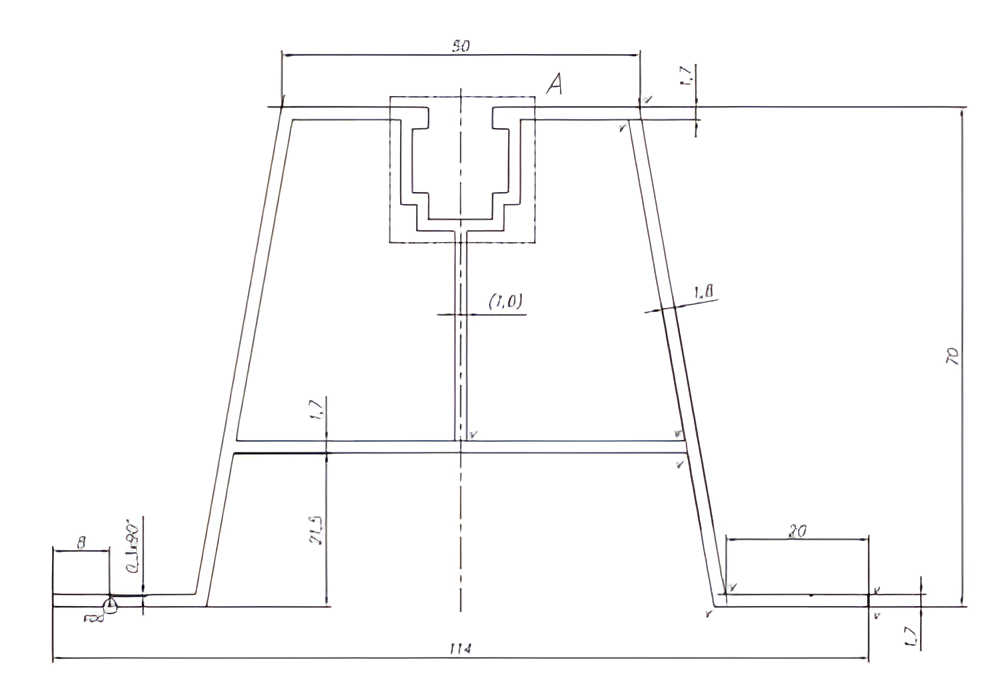

Techninis trapecinio tiltelio H-70 skerspjūvio brėžinys su matmenimis

Profilis turi trapecinį skerspjūvį su vidiniu sustiprinimu — dvi vertikalios pertvaros sustandina konstrukciją ir perduoda apkrovas nuo pritvirtintų modulių į skardos briauną. Profilio viršutinėje dalyje yra montavimo kanalas, skirtas fotovoltinius modulius tvirtinantiems gnybtams įstatyti. Profilio pagrindas stabiliai remiasi į trapecinės skardos briaunas, o EPDM tarpinė (matoma montavimo schemoje) užpildo netolygumus ir užtikrina sandarumą tvirtinimo taškuose.

Vaizdo įrašas, pristatantis trapecinį tiltelį ir montavimo ant trapecinės skardos stogo būdą

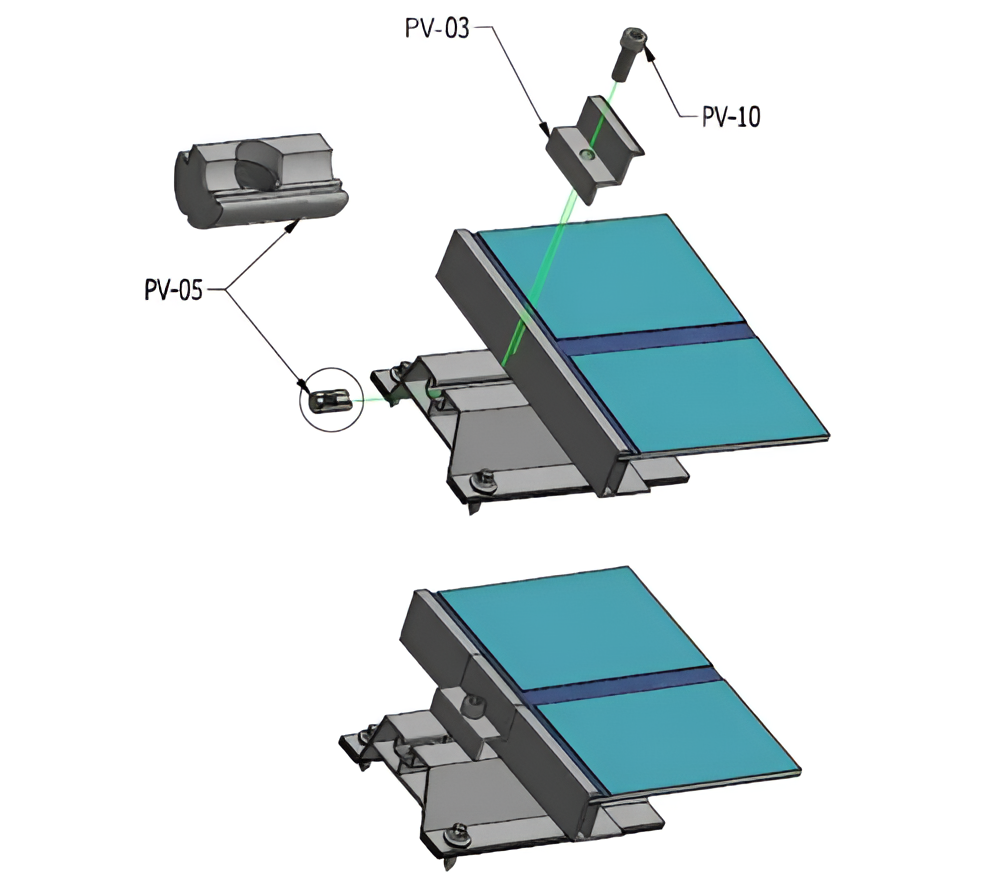

PV panelio montavimo su galiniu gnybtu ant trapecinio tiltelio schema

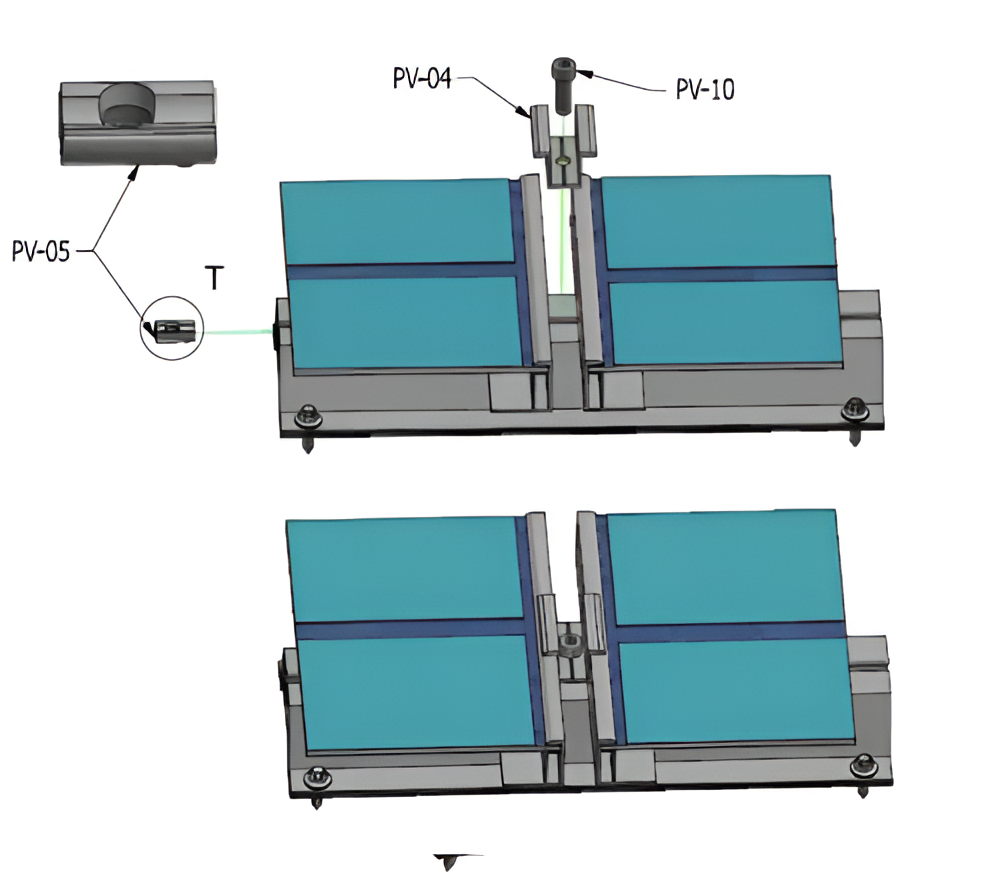

Dviejų PV panelių montavimo su tarpiniu gnybtu ant trapecinio tiltelio schema

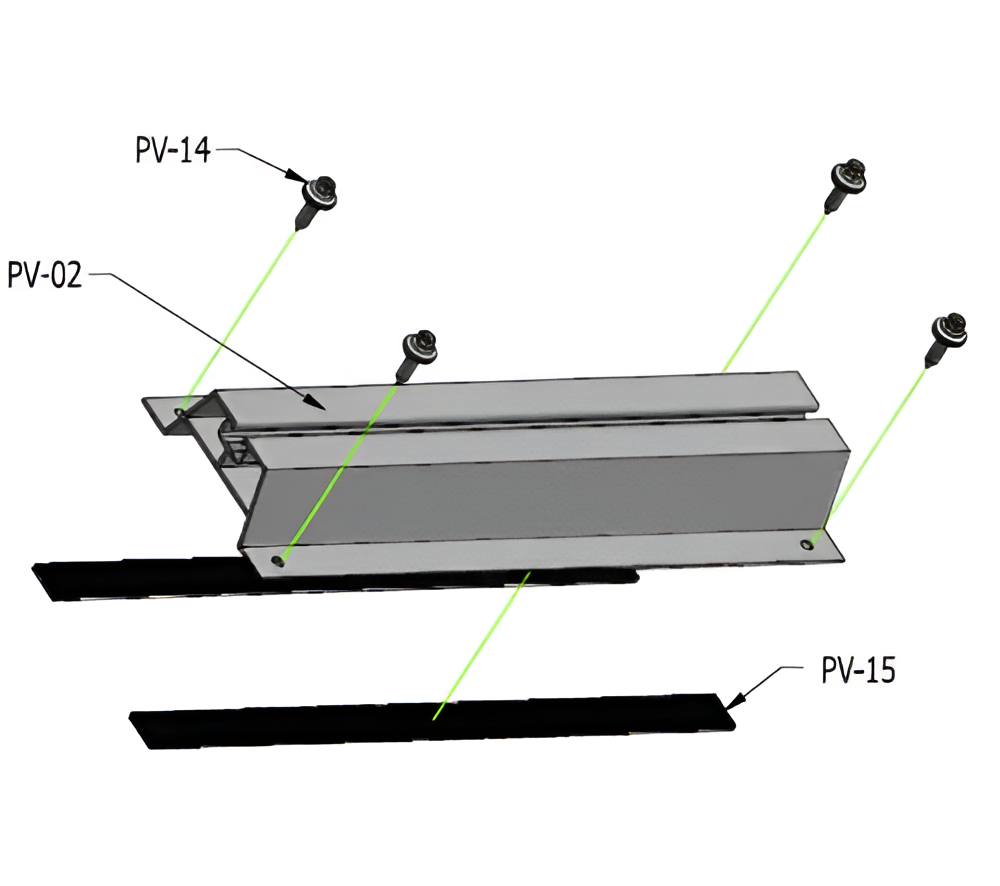

Trapecinio tiltelio tvirtinimo prie skardos varžtais su EPDM tarpine schema

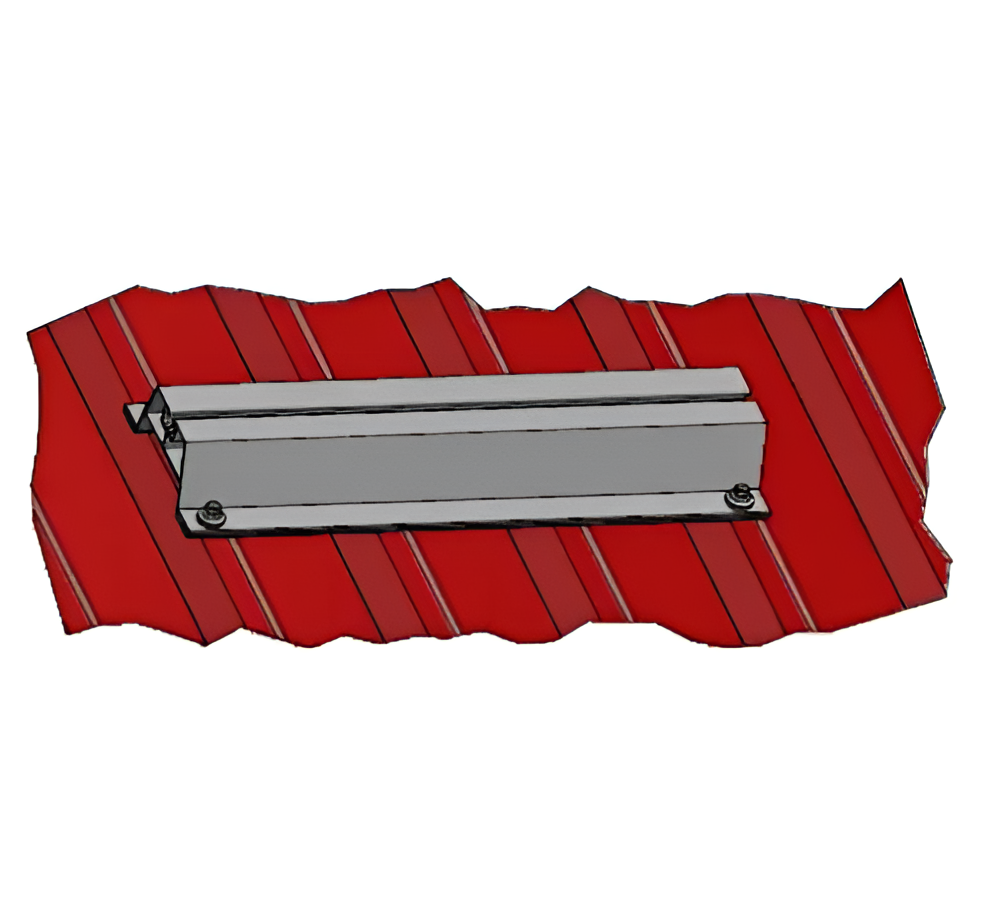

Trapecinio tiltelio, pritvirtinto ant raudonos trapecinės skardos, vizualizacija

Matmenys

Skerspjūvis (plotis × aukštis)	114 × 70 mm
Ilgis	330 mm
Sienelės storis	1,7–1,8 mm
Masė vienam metrui	1,32 kg/m

Medžiaga ir apdaila

Medžiaga / lydinys	aliuminis 6060
EPDM tarpinė	komplekte

Montavimas ir suderinamumas

Montavimo kanalas / griovelio tipas	viršutinis kanalas gnybtams su kvadratine veržle
Suderinami varžtai	varžtai su šešiakampe galvute + kvadratinės veržlės
Stogo / pagrindo tipas	trapecinės skardos stogai
Jungimo būdas	skylės gręžiamos ant stogo montavimo metu

Kiti parametrai

Vieneto svoris	0,65 kg
