Įžeminimo poveržlė – PV kontaktinė plokštelė iš nerūdijančio plieno 40×40 mm

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.004 kg

Kaina/ vnt.: 0,06 € 0.06

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (0,05 €)

be 21% PVM, be pristatymo išlaidų

* Pakuotės Parinktys:

Vnt.:
Pakuotė: 500 vienetų:
Pakuotė: 15000 vienetų:
Pakuotė: 30000 vienetų:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-20

rekomenduoti draugui

Aprašymas

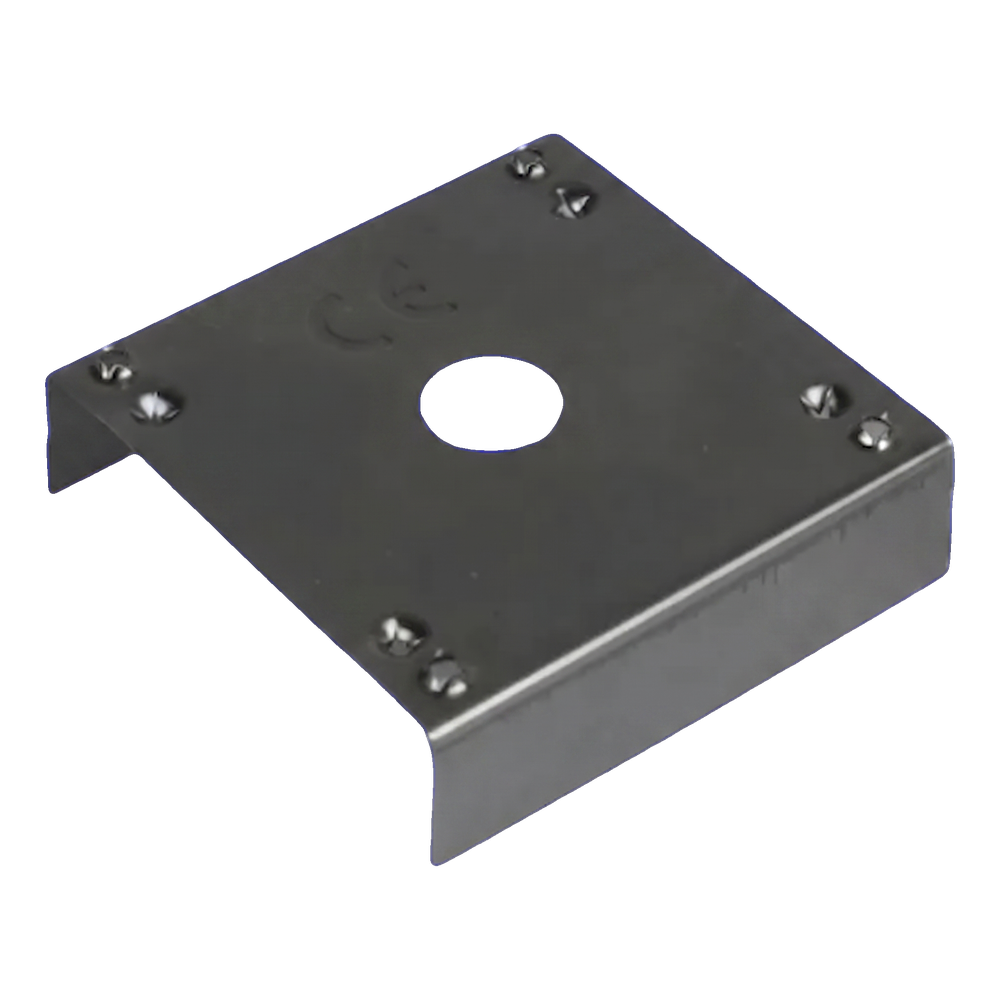

Įžeminimo poveržlė – PV kontaktinė plokštelė iš nerūdijančio plieno 40×40 mm

Įžeminimo poveržlė – kontaktinė plokštelė 40×40 mm iš nerūdijančio plieno

Įžeminimo poveržlė – kontaktinė plokštelė yra būtinas potencialų išlyginimo jungčių elementas fotovoltinėse sistemose. Ji užtikrina galvaninį tęstinumą tarp PV modulių rėmų ir montavimo konstrukcijos, leisdama efektyviai išlyginti elektrinius potencialus. Aštuoni aštrūs kūginiai dantukai, simetriškai išdėstyti plokštelės paviršiuje, pramuša plonį anoduotą aliuminio sluoksnį, dengiantį panelių rėmus — sluoksnį, kuris yra izoliatorius ir nepraleidžia elektros krūvių. Taip poveržlė pasiekia tiesiogiai metalinį aliuminio sluoksnį, sukurdama tvirtą ir patvarų elektrinį kontaktą. Plokštelė pagaminta iš nerūdijančio plieno 1.4301 (austenitinis A2/304 klasė), kuris garantuoja išskirtinį atsparumą korozijai ir ilgametį, nepertraukiamą eksploatavimą bet kokiomis atmosferos sąlygomis. Atviro U formos profilio forma su dviem atlenktais sparneliais palengvina pozicionavimą ant montavimo profilio ir stabilizuoja elementą prieš priveržiant varžtą.

Kodėl verta naudoti kontaktines plokšteles

Pramuša anoduotą panelių rėmų izoliacinį sluoksnį, užtikrindamos patikimą elektrinį kontaktą

Nerūdijantis plienas A2 (1.4301/304) — austenitinis, nemagnetinis, atsparus korozijai bet kokiomis aplinkos sąlygomis, taip pat jūrinėje ir pramoninėje atmosferoje

Kompaktiški 40×40 mm matmenys — suderinamumas su tipiniais PV montavimo profiliais

U formos profilis stabilizuoja poveržlę ant profilio — greitas ir patikimas montavimas be papildomo pozicionavimo

Minimalus svoris (4 g) neturi įtakos konstrukcijos apkrovai

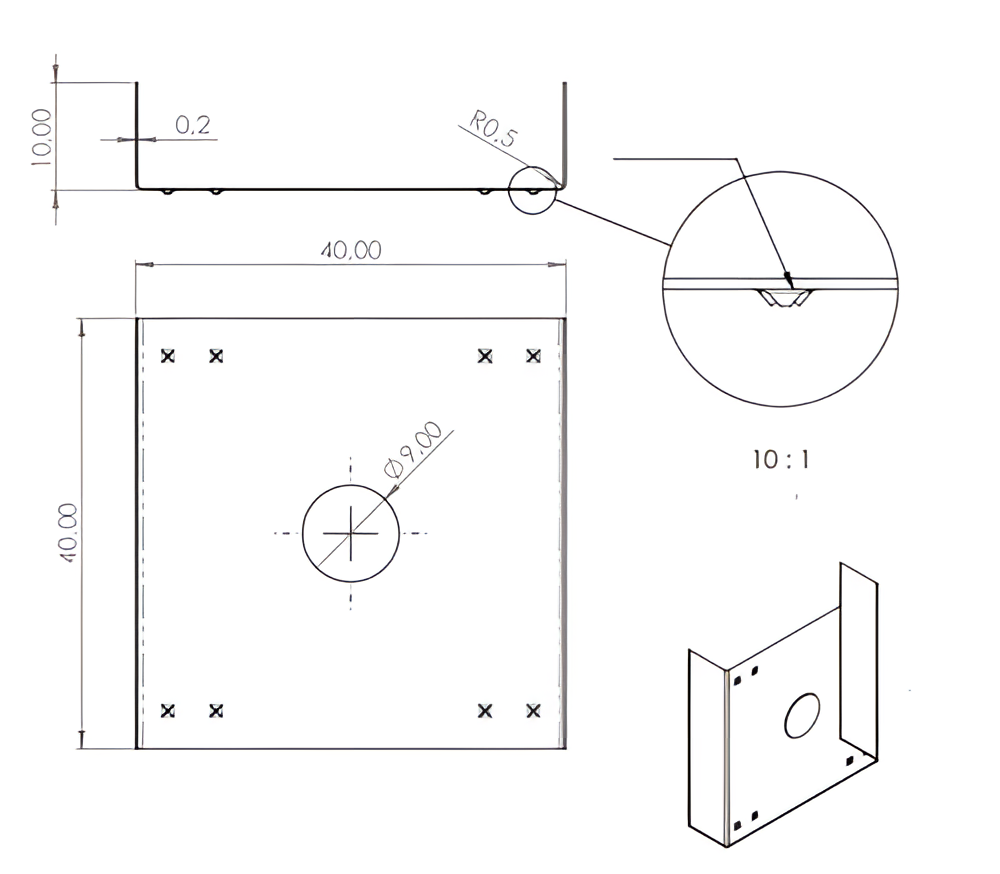

Įžeminimo poveržlės 40×40 mm techninis brėžinys su matmenimis ir dantuko detale

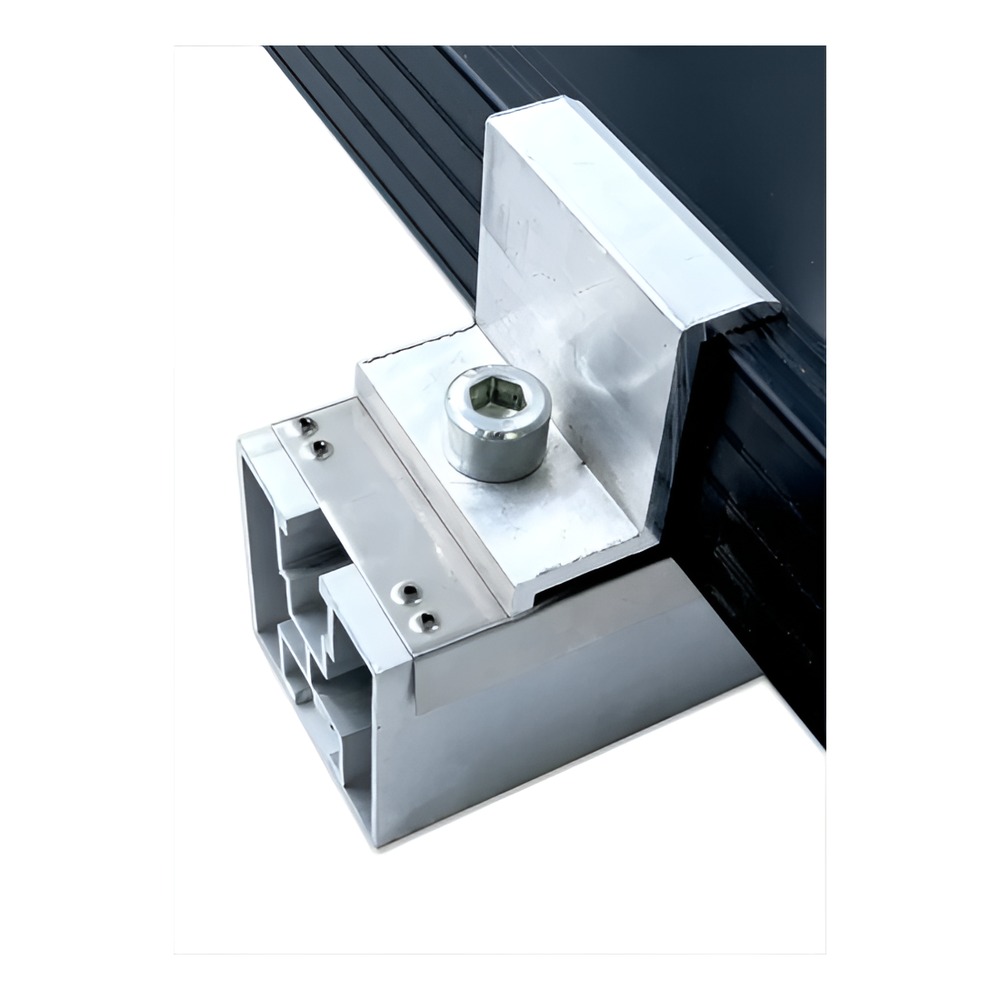

Įžeminimo poveržlė sumontuota tarp gnybto ir aliuminio profilio su PV panelio rėmu

Nuotraukoje pavaizduota kontaktinė poveržlė, sumontuota tarp tvirtinimo gnybto ir PV konstrukcijos aliuminio profilio. Įžeminimo dantukai prispaudžiami prie fotovoltinio modulio rėmo, pramušdami anoduotą sluoksnį ir užtikrindami patikimą galvaninį kontaktą, būtiną tinkamam potencialų išlyginimui instaliacijoje.

Vaizdo įrašas, pristatantis įžeminimo poveržlę fotovoltinėje instaliacijoje

Vaizdo įrašas, pristatantis kontaktinės plokštelės naudojimą PV potencialų išlyginimo jungtyse

Vaizdo įrašas, pristatantis įžeminimo elementų montavimą fotovoltinėje sistemoje

Techniniai parametrai

Elemento tipas	įžeminimo poveržlė – kontaktinė plokštelė
Skersmuo / matmuo	40 × 40 mm
Atlenkimo aukštis (sparnelis)	10 mm
Montavimo angos skersmuo	Ø 9 mm
Storis	0,2 mm
Įžeminimo dantukų skaičius	8
Dantuko spindulys	R 0,5 mm

Medžiaga

Medžiaga	nerūdijantis plienas 1.4301 (A2 / 304 klasė)
Atsparumas korozijai	aukštas — austenitinis nemagnetinis plienas su nikelio priedu

Montavimas ir naudojimas

Montavimo būdas	priveržimas varžtu per centrinę Ø 9 mm angą ant montavimo profilio
Suderinami profiliai / konstrukcijos	aliuminio PV montavimo profiliai — fotovoltinių modulių rėmai

Fizinės savybės

Svoris	0,004 kg (4 g)

Saugumas (GPSR)
