3 ratukinė vežimėlis pakabintiems vartams profilyje 60x60 2 plieniniai ratai 1 plastikinis
prekės nėra
pridėti į norų sąrašą
Aprašymas
3 ratukinė vežimėlis pakabintiems vartams – profilis 60x60 mm, 200 kg

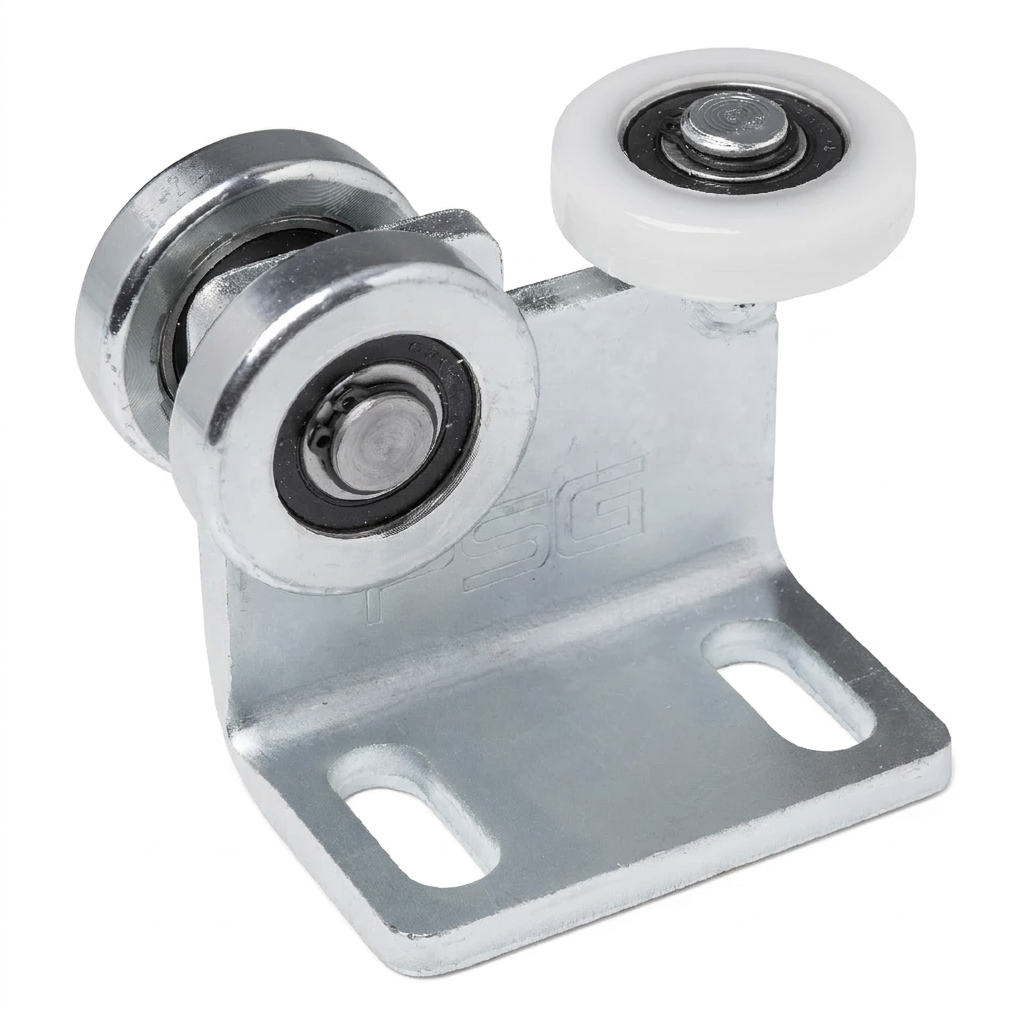

3 ratukinė vežimėlis pakabintiems vartams – tai tiksliai pagamintas važiuoklės elementas, skirtas slankiųjų pakabintų vartų sistemoms su 60×60 mm profiliu. Jis turi du plieniniai ratus ir vieną plastmasinį ratą, užtikrinančius sklandų ir tylų vartų judėjimą esant didžiausiam 200 kg apkrovimui.
Vežimėlio konstrukcija pagrįsta masyviu cinkuoto plieno kampiniu profiliu, kuris užtikrina aukštą atsparumą korozijai ir ilgalaikę eksploataciją kintamomis atmosferos sąlygomis. Rutuliniais guoliais įtvirtinti ratai sumažina riedėjimo pasipriešinimą, todėl vartų sparnas juda lengvai ir be gedimų – net esant didelėms apkrovoms.
Konstrukcija ir veikimo principas
Vežimėlį sudaro trys 51 mm skersmens ratai – du vertikalūs plieniniai ratai veda vartus išilgai atraminės bėgių profilio apatinės lentynos, o trečias horizontaliai išdėstytas plastmasinis ratas stabilizuoja vartų sparną iš šono, pašalinant šoninius nuokrypius ir vibracijas. Toks išdėstymas užtikrina patikimą triašį vedimą 60×60 mm profilyje.
Montavimo pagrindas su pailgomis skylutėmis leidžia reguliuoti vežimėlio padėtį vartų sparno atžvilgiu, kas palengvina tikslų surinkimą montavimo metu ir vėlesnį koregavimą eksploatacijos eigoje.

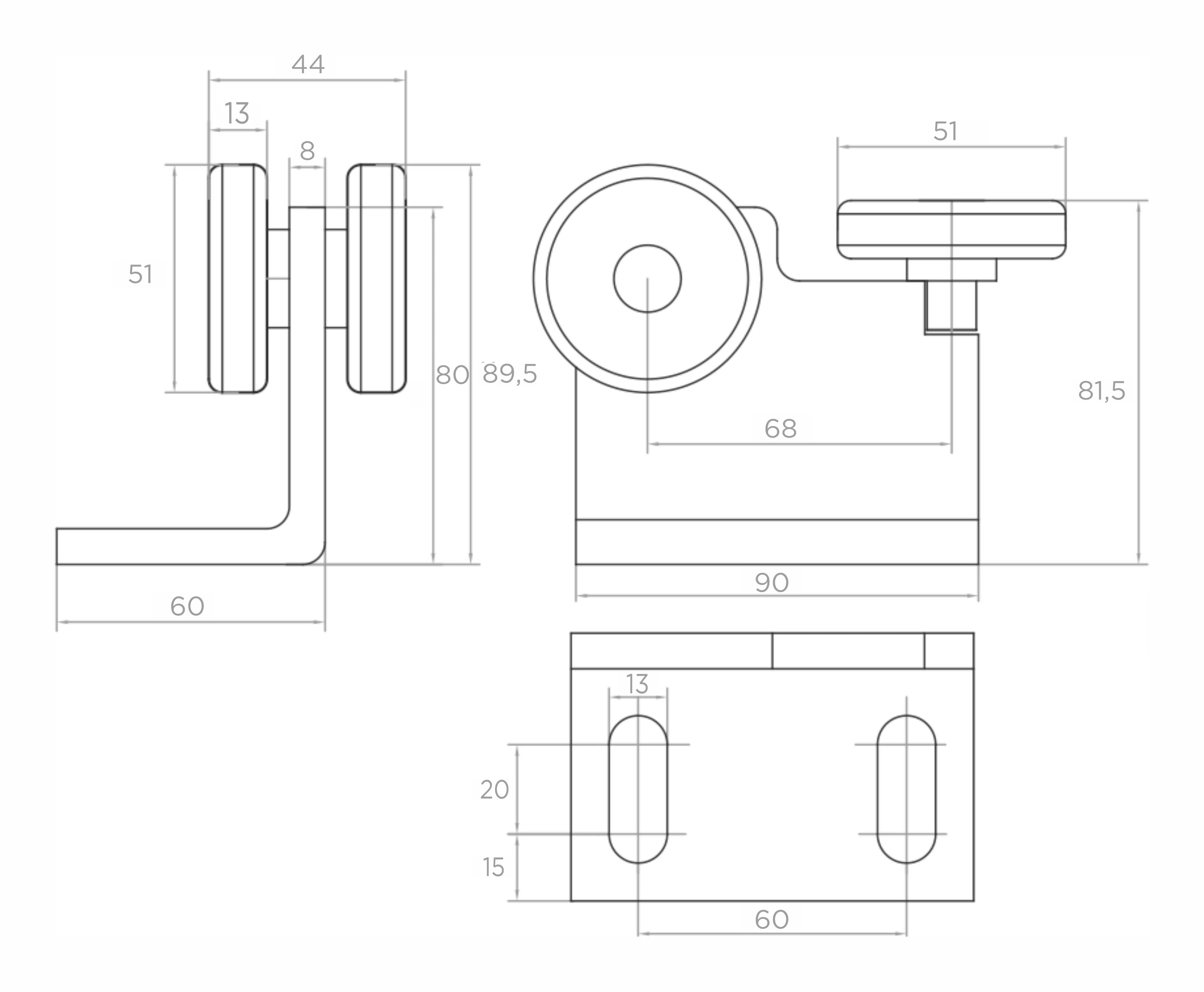

Matmenys ir montavimo duomenys
- Bendras vežimėlio aukštis: 89,5 mm
- Aukštis iki vertikalių ratų ašies: 80 mm
- Aukštis iki viršutinio horizontalaus rato krašto: 81,5 mm
- Ratų skersmuo (plieninių ir plastmasinių): 51 mm
- Bendras vertikalių ratų plotis: 44 mm
- Vieno rato plotis: 13 mm
- Ratų ašių tarpas (vertikalūs – horizontalus): 68 mm
- Kampinio profilio sienelės storis: 8 mm
- Montavimo pagrindo matmenys: 90 × 60 mm
- Pailgos skylutės: plotis 13 mm, ilgis 20 mm
- Montavimo skylučių tarpas: 60 mm
- Skylutės ašies atstumas nuo pagrindo krašto: 15 mm
Naudojimo parametrai
- Didžiausia apkrova: 200 kg
- Bėgių profilis: 60×60 mm
- Ratai: 2 plieniniai + 1 plastmasinis
- Kampinio profilio medžiaga: cinkuotas plienas
- Guoliai: rutuliai guoliai
- Svoris: 1,075 kg
- Pakuotės tūris: 810 cm³
- EAN: 5903313204552
Vežimėlis paruoštas montavimui – tvirtinamas varžtais per pailgas skylutes pagrinde tiesiogiai prie vartų sparno konstrukcijos. Pailga skylučių forma leidžia reguliuoti padėtį kelių milimetrų ribose, kas yra esminis veiksnys lyginant vartus po įrengimo.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Važiavimo sistemos tipas | Pakabinimo sistema |
| Produkto tipas | Atskiras vežimėlis |
| Ratuklių medžiaga | Plienas |
| Ratuklių skaičius [szt.] | 3 |
| Vežimėlio konstrukcija | Fiksuota |
| Maks. keliamoji galia [kg] | 200 |
| Važiavimo bėgio dydis | 60x60x4 |
