5 ratukinių vežimėlių paketas savilaikėms slankiosioms vartams su priedais

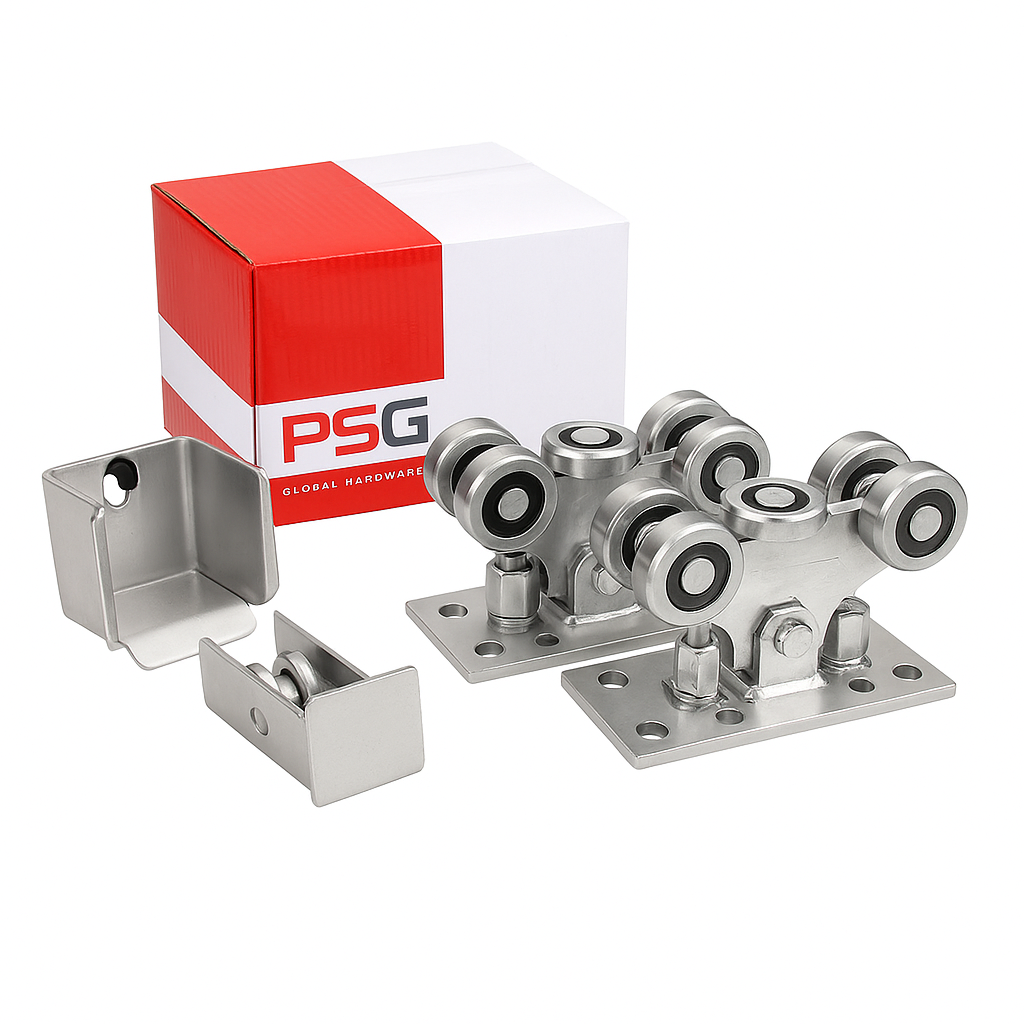

Komplekto sudėtis

• Važiuojantis vežimėlis su 5 metaliniais ratukais — 2 vnt.
• Atraminė ratukas su apsauginiu galu — 1 vnt.
• Plieninis atraminės atramos laikiklis su guminiu buferiu — 1 vnt.
• Montavimo varžtai komplekte

Bendri komplekto duomenys

• Komplekto svoris: 12,24 kg
• Pakuotės tūris: 10 500 cm³
• EAN: 5901289674720

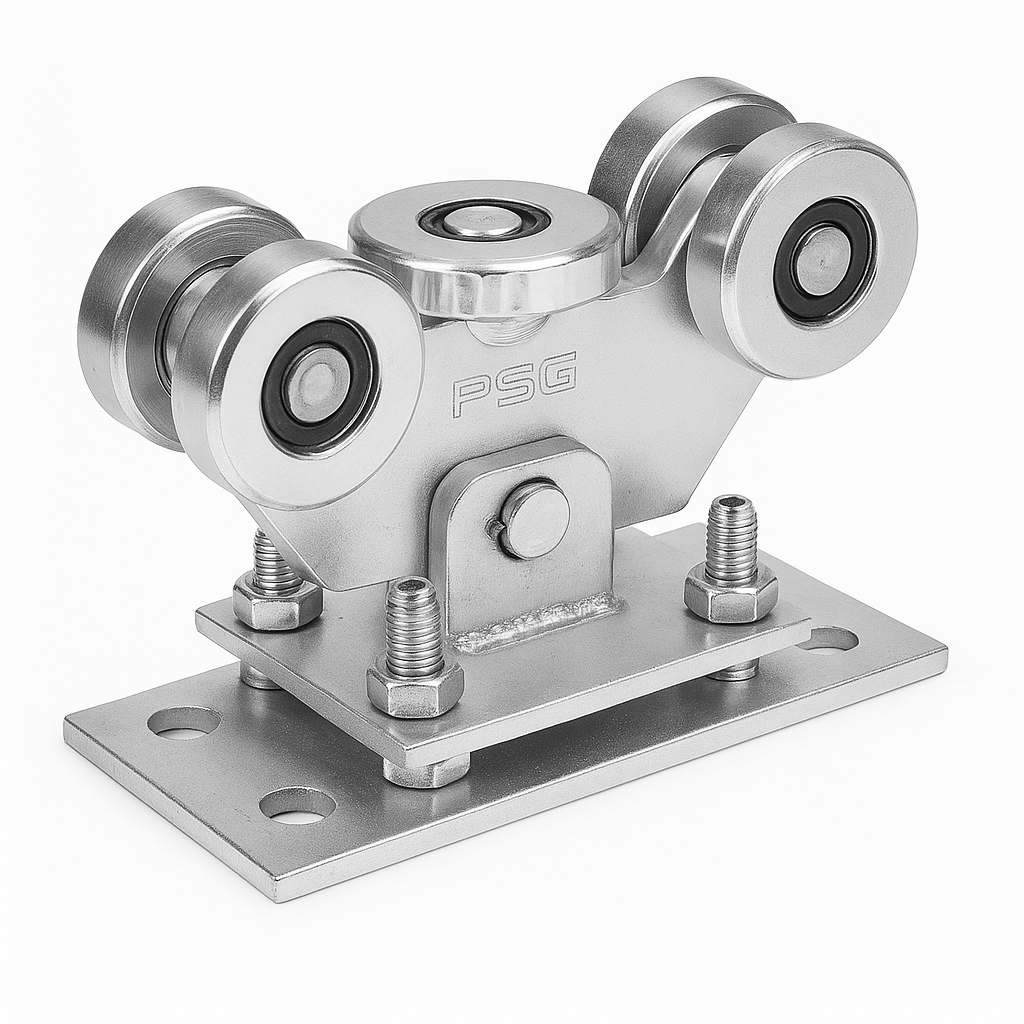

Važiuojantis vežimėlis — konstrukcija ir veikimas

Važiuojantis vežimėlis turi 5 metalinius ratukus, iš kurių 1 horizontalus, užtikrinančius stabilų vartų vedimą bėgiu. Svyruojanti konstrukcija — vežimėlis su pagrindu sujungtas per kaiščio ašį, todėl automatiškai prisitaiko prie stumdomų vartų, kompensuodamas galimus bėgio nelygumus ir nuokrypius. Vežimėlio aukštis reguliuojamas varžtais, kas palengvina tikslų vartų nustatymą montavimo metu.

• Ratukų skaičius: 5 (iš jų 1 horizontalus)
• Konstrukcija: svyruojanti (kaištis jungiamas su pagrindu)
• Aukščio reguliavimas: varžtinis
• Suderinama bėgio: 70×70×4 mm
• Antikorozinė apsauga: galvaninis cinkavimas

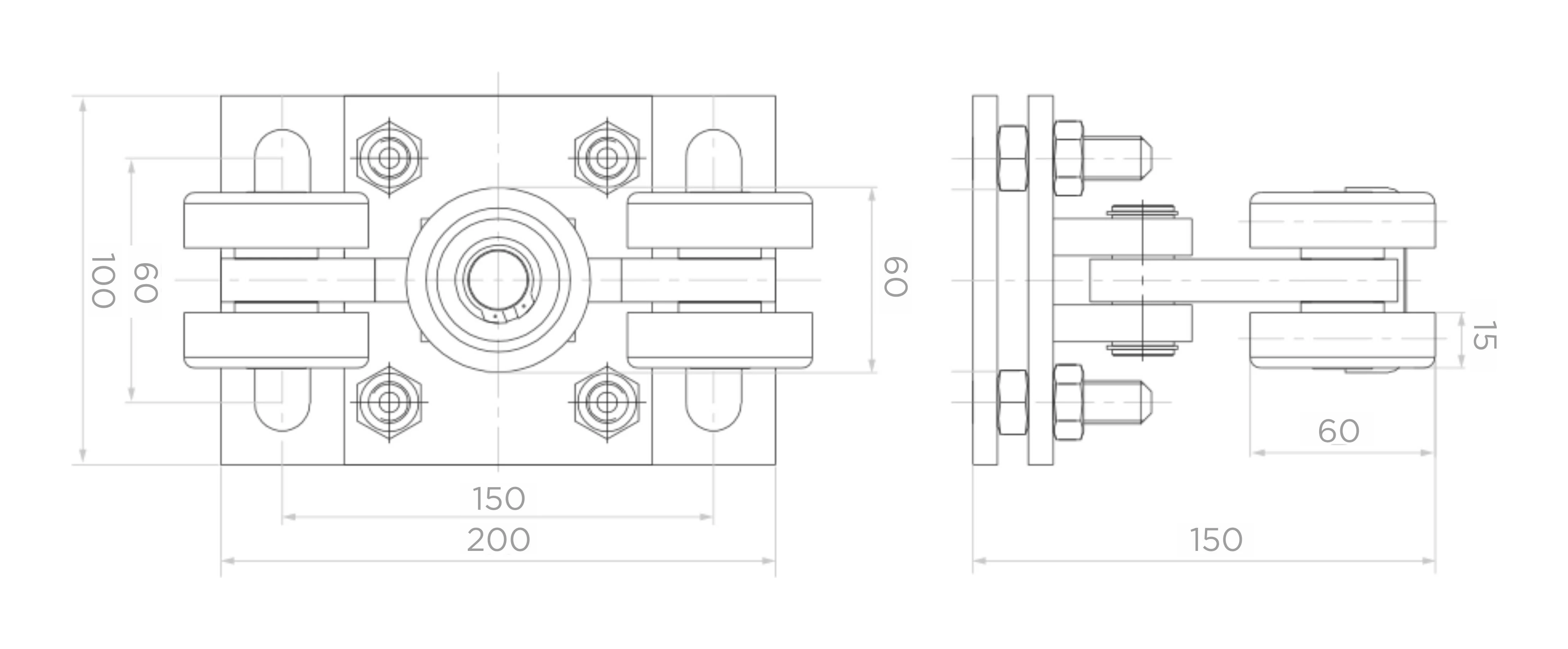

Važiuojančio vežimėlio matmenys

• Pagrindo matmenys (ilg. × pl.): 200 × 100 mm
• Montavimo skylių tarpas: 150 × 60 mm
• Bendras aukštis: 150 mm
• Ratukų aukštis virš pagrindo: 60 mm
• Montavimo pagrindo storis: 15 mm

Atraminė ratukas su apsauginiu galu

Plieninis atraminės ratukas montuojamas stumdomų savilaikių vartų bėgio pradžioje. Jis turi apsauginį galą, apsaugantį bėgio vidų nuo sniego, ledo ir nešvarumų patekimo — tai ypač svarbu įrenginiams, eksploatuojamiems sudėtingomis atmosferos sąlygomis. Komplekte yra montavimo varžtai.

• Medžiaga: plienas
• Suderinama bėgio: 70×70×4 mm
• Apsauginis galas: taip (apsauga nuo sniego ir ledo)
• Montavimo varžtai: komplekte
• Antikorozinė apsauga: galvaninis cinkavimas

Plieninis atraminės atramos laikiklis

Atraminės atramos laikiklis tvirtinamas prie vartų stulpo, į kurį įvažiuoja atraminė ratukas uždarant vartus. Šis sprendimas leidžia paskirstyti vartų svorį ant didesnio skaičiaus elementų, kas stabilizuoja vartus uždarytoje padėtyje ir žymiai prailgina važiuojančių vežimėlių tarnavimo laiką. Galinėje sienelėje yra 2 montavimo skylės ir guminis buferis, slopinantis smūgius.

• Medžiaga: plienas
• Suderinami bėgiai: 70×70×4 mm ir 80×80×5 mm
• Montavimo skylės: 2 vnt. (galinė sienelė)
• Buferis: guminis
• Antikorozinė apsauga: galvaninis cinkavimas

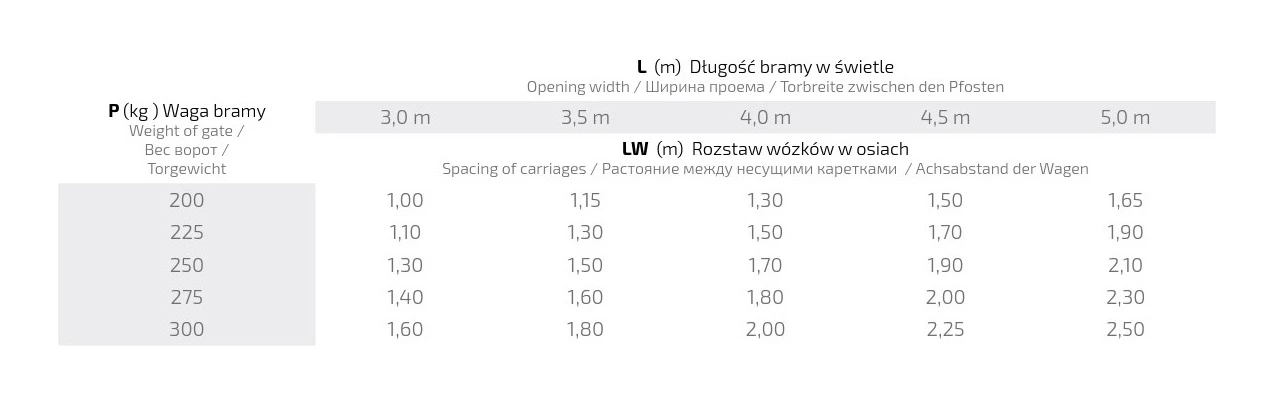

Vežimėlių tarpų ašyse parinkimas

Teisingas važiuojančių vežimėlių tarpas (LW) priklauso nuo vartų šviesos angos ilgio (L) ir vartų svorio (P). Žemiau pateiktoje lentelėje nurodytos rekomenduojamos vežimėlių tarpų reikšmės metrais, užtikrinančios optimalų sistemos veikimą ir ilgaamžiškumą:

• Vartų svoris 200 kg: tarpas nuo 1,00 m (L=3,0 m) iki 1,65 m (L=5,0 m)
• Vartų svoris 225 kg: tarpas nuo 1,10 m (L=3,0 m) iki 1,90 m (L=5,0 m)
• Vartų svoris 250 kg: tarpas nuo 1,30 m (L=3,0 m) iki 2,10 m (L=5,0 m)
• Vartų svoris 275 kg: tarpas nuo 1,40 m (L=3,0 m) iki 2,30 m (L=5,0 m)
• Vartų svoris 300 kg: tarpas nuo 1,60 m (L=3,0 m) iki 2,50 m (L=5,0 m)

Lentelėje aprėpti vartų šviesos angos ilgiai: 3,0 m, 3,5 m, 4,0 m, 4,5 m ir 5,0 m.

Visi komplekto elementai yra galvaniškai cinkuoti, kas užtikrina veiksmingą antikorozinę apsaugą ir ilgalaikę eksploataciją tiek vidaus, tiek kintamoms atmosferos sąlygoms paveiktuose įrenginiuose. Pilnas paketas leidžia montavimo įmonei užsakyti visą įrangą vienu punktu — be rizikos praleisti kurį nors komponentą.
