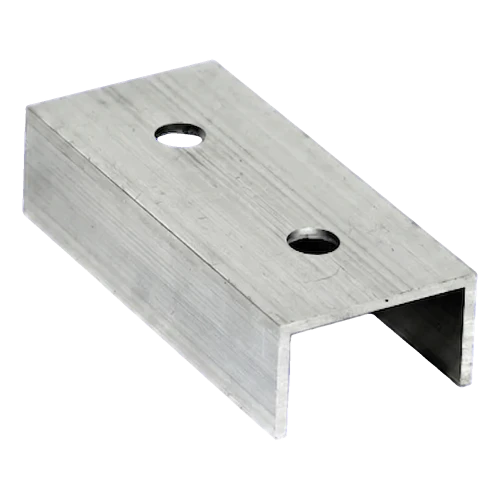

Aliuminio PV montavimo profilio jungtis 100 mm – U formos profilis 25×45×25

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.06 kg

Kaina/ vnt.: 0,60 € 0.60

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (0,50 €)

be 21% PVM, be pristatymo išlaidų

* Pakuotės Parinktis:

Vnt.:
Pakuotė: 200 vienetų:
Pakuotė: 5000 vienetų:
Pakuotė: 10000 vienetų:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-18-01

rekomenduoti draugui

Aprašymas

Aliuminio PV montavimo profilio jungtis 100 mm – U formos profilis 25×45×25

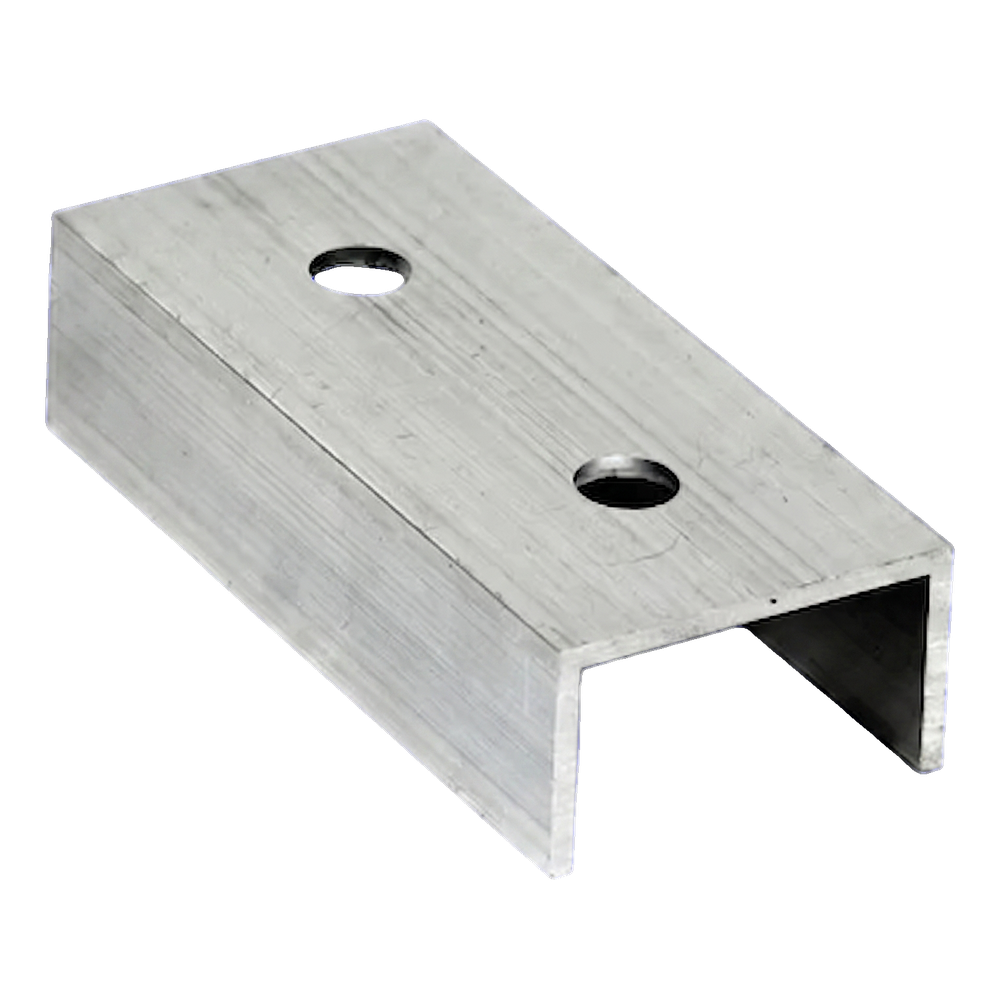

Aliuminio PV montavimo profilio jungtis 100 mm – izometrinis vaizdas

100 mm montavimo profilio jungtis – tai kompaktiška U formos konstrukcinė detalė, skirta fotovoltinių įrenginių montavimo profiliams pailginti. Pagaminta iš 6060 aliuminio, ji sujungia lengvumą su aukštu atsparumu korozijai — nereikia papildomos antikorozinės apsaugos net esant ilgametei atmosferos poveikio trukmei. Tiksliai išdėstytos montavimo skylės užtikrina patikimą profilių sujungimą varžtais, o U formos profilis garantuoja stabilų įtvirtinimą standartinėse montavimo bėgeliuose. Jungtis taip pat siūloma juodai anoduotos versijos, kuri suteikia papildomą apsaugą nuo aplinkos poveikio ir estetišką apdailą tamsiems stogams.

Privalumai montavimo komandai

6060 aliuminis — natūralus atsparumas korozijai be papildomų apsauginių dangų poreikio

U formos profilis pritaikytas standartinėms PV montavimo bėgeliams — jungtis įstumiama tiesiai į profilį be papildomo pozicionavimo

Labai maža detalės masė — minimali apkrova konstrukcijai ir patogus transportavimas

Montavimo skylės leidžia greitai sujungti varžtais be papildomo apdirbimo

Galima juodai anoduota versija montavimui ant tamsių stogo dangų

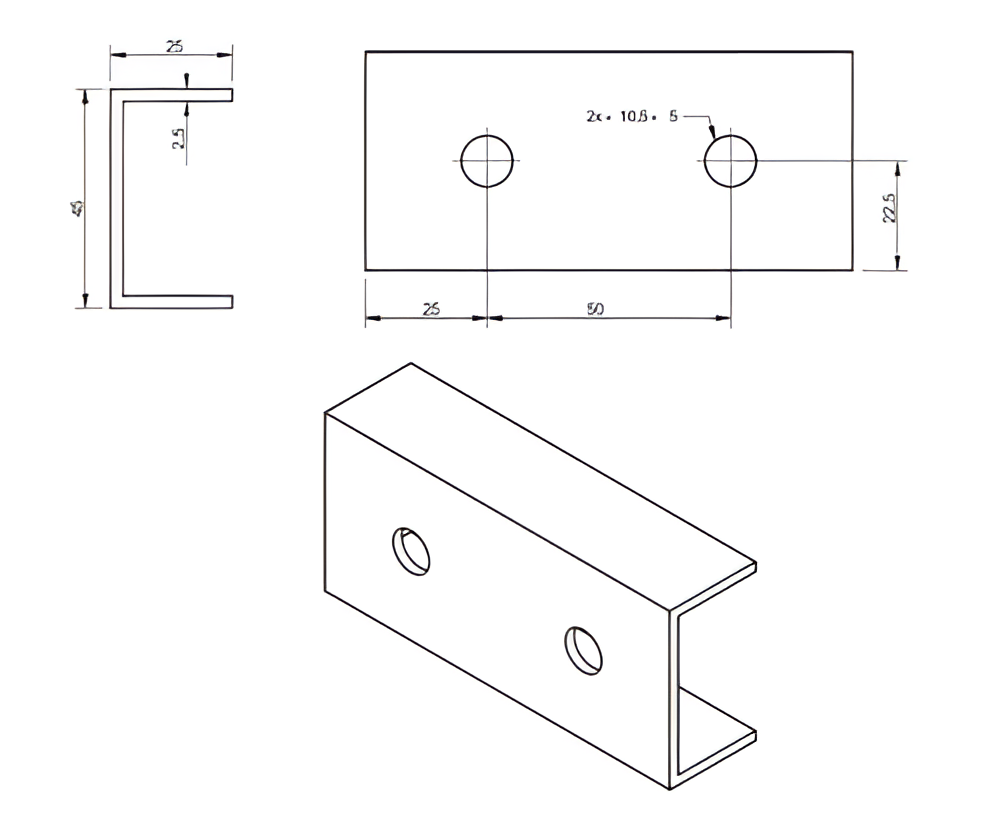

PV profilio jungtis 100 mm – techninis brėžinys su trimis vaizdais

Techninis brėžinys pateikia tris jungties vaizdus: U formos profilio pjūvį su pažymėtu sienelės storiu, vaizdą iš viršaus su montavimo skylių išdėstymu bei gatavos detalės izometrinį vaizdą. Simetriškas skylių išdėstymas užtikrina tolygų apkrovos paskirstymą per visą jungties ilgį.

Vaizdo įrašas, pristatantis PV konstrukcijos montavimo elementus

Vaizdo įrašas, pristatantis fotovoltinės konstrukcijos montavimą

Techniniai parametrai

Detalės tipas	profilio jungtis (U formos profilis)
Ilgis / reguliavimo diapazonas	100 mm

Matmenys

U formos profilis	25×45×25 mm
Sienelės storis	2,5 mm
Skylių skersmuo	10,5 mm
Skylių skaičius	2
Skylių tarpas	50 mm

Medžiaga ir apdaila

Medžiaga	6060 aliuminis
Danga / atsparumas korozijai	natūraliai atsparu korozijai; galima juodai anoduota versija

Kiti parametrai

Masė	0,06 kg
