Aliuminio trapecinio profilio jungė H-30 su EPDM 330 mm – FV tvirtinimas ant trapecinės skardos

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.325 kg

Kaina/ vnt.: 3,57 € 3.57

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (2,95 €)

be 21% PVM, be pristatymo išlaidų

* Pakavimo galimybės::

Vnt.:
Pakuotė: 50 vnt.:
Pakuotė: 500 vnt.:
Pakuotė: 1000 vnt.:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-02-01

rekomenduoti draugui

Aprašymas

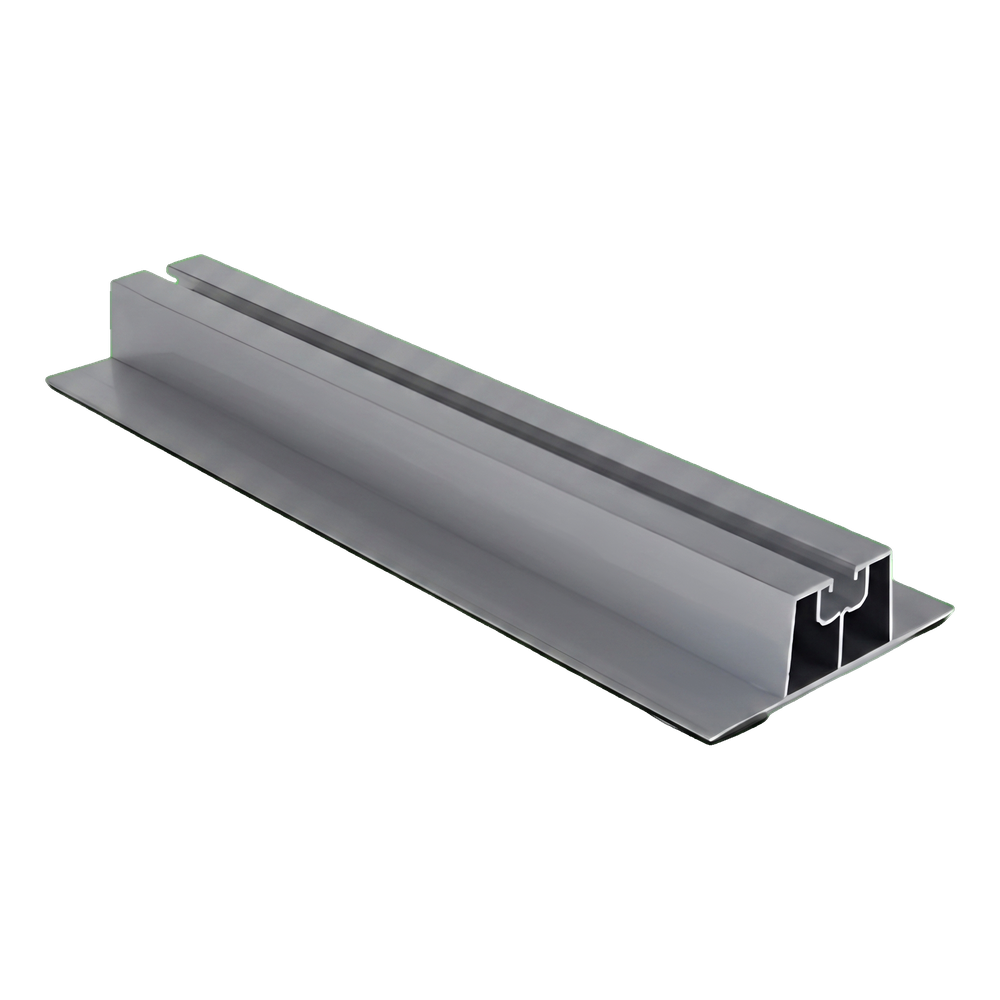

Aliuminio trapecinio profilio jungė H-30 su EPDM 330 mm – FV tvirtinimas ant trapecinės skardos

Aliuminio trapecinio profilio jungė H-30 330 mm su montavimo kanalu ir EPDM tarpine

Aliuminio trapecinio profilio jungė H-30 su EPDM tarpine yra specialiai sukurtas konstrukcinis elementas, skirtas fotovoltinių saulės modulių tiesioginiam tvirtinimui ant stogų, dengtų trapecine skarda. 30 mm aukščio profilis užtikrina laisvą oro cirkuliaciją po moduliu, leidžiančią natūralų aušinimą ir modulio atskyrimą nuo įkaitusio stogo paviršiaus — tai lemia didesnį sistemos efektyvumą šiltuoju metų laiku. Jungė sąveikauja su vidiniais ir galiniais spaustukais, kurie tvirtinami prie viršutinio bėgio kanalo naudojant slankiąją įvorę, sriegiuotą įdėklą ar plaktukinį varžtą. Varžtų, tvirtinančių profilį prie trapecinės skardos, angos gręžiamos tiesiogiai ant stogo montavimo metu, tai leidžia tiksliai pritaikyti tarpus prie konkretaus skardos profilio. Iš aliuminio 6060 lydinio pagamintas profilis derina mažą svorį su aukštu atsparumu korozijai ir atmosferos veiksniams.

Pagrindiniai privalumai montuotojui

Tiesioginis montavimas ant trapecinės skardos — pašalina papildomų laikiklių poreikį

EPDM tarpinė profilio pagrinde užtikrina sandarų prigludimą prie skardos ir apsaugo stogo dangą nuo pažeidimų tvirtinimo vietoje

30 mm aukštis garantuoja FV modulių ventiliaciją

Aliuminis 6060 tinka anodavimui, suteikiančiam papildomą paviršiaus apsaugą

Angos gręžiamos vietoje — pritaikymas prie bet kokio trapecinės skardos bangų tarpo

Trapecinio profilio jungės H-30 techninis pjūvis su matmenimis: pagrindas 100 mm, viršutinis kanalas 40 mm, aukštis 30,9 mm

Profilio skerspjūvis atskleidžia trapecinę konstrukciją su plačiu 100 mm pagrindu, susiaurėjančiu iki 40 mm montavimo kanalo viršutinėje dalyje. Sienelės storis 1,5 mm su pagrindo plokštės storiu 2,5 mm užtikrina tinkamą standumą, išlaikant mažą bendrą svorį. Profilio forma atkartoja tipinių trapecinių skardų geometriją, garantuojant stabilų prigludimą prie pagrindo.

Vaizdo įrašas, pristatantis trapecinio profilio jungę fotovoltinių saulės modulių montavimui ant trapecinės skardos

Matmenys

Skerspjūvis (plotis × aukštis)	100 × 30,9 mm
Ilgis	330 mm
Sienelės storis	1,5 mm
Pagrindo plokštės storis	2,5 mm
Montavimo kanalo plotis	40 mm
Svoris vienam metrui	0,983 kg/m

Medžiaga ir apdaila

Medžiaga / lydinys	aliuminis 6060
EPDM tarpinė	taip

Montavimas ir suderinamumas

Montavimo kanalas / griovelio tipas	viršutinis kanalas 40 mm (slankioji įvorė / sriegiuotas įdėklas / plaktukinis varžtas)
Stogo / pagrindo tipas	stogai iš trapecinės skardos
Jungimo būdas	angos gręžiamos montavimo vietoje

Fizinės savybės

Vieneto svoris	0,325 kg
Atsparumas korozijai	taip — aliuminis 6060 atsparus išoriniams veiksniams
