Aliuminio trapecinis tiltelis H-60 su EPDM 330 mm – PV montavimas ant trapecinės skardos

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.396 kg

Kaina/ vnt.: 3,98 € 3.98

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (3,29 €)

be 21% PVM, be pristatymo išlaidų

* Pakavimo galimybės::

Vnt.:
Pakuotė: 50 vnt.:
Pakuotė: 500 vnt.:
Pakuotė: 1000 vnt.:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-02-02

rekomenduoti draugui

Aprašymas

Aliuminio trapecinis tiltelis H-60 su EPDM 330 mm – PV montavimas ant trapecinės skardos

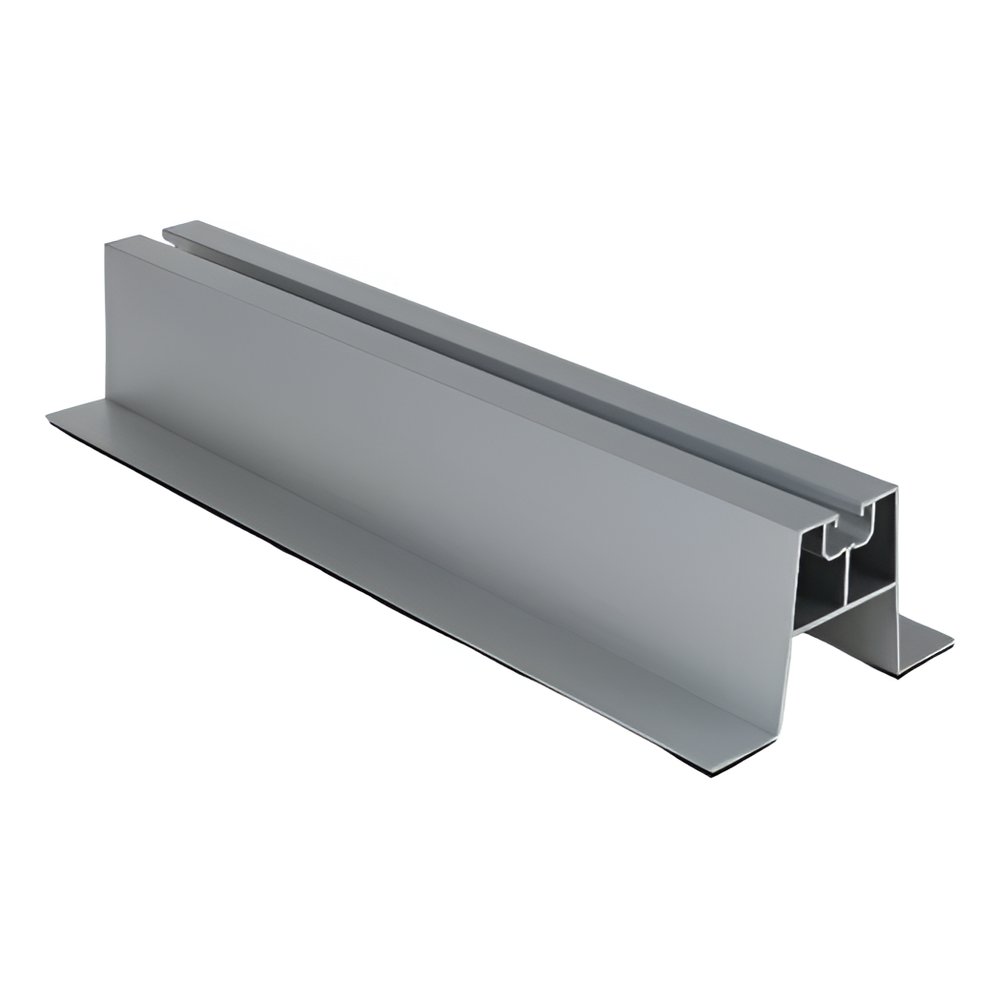

Aliuminio trapecinis tiltelis H-60 330 mm su EPDM sandarikliu – profilio perspektyvinis vaizdas

Aliuminio trapecinis tiltelis H-60 su EPDM sandarikliu yra konstrukcinis elementas, skirtas tiesiogiai tvirtinti fotovoltinius modulius ant stogų, dengtų trapecine skarda. 60 mm aukščio profilis užtikrina tinkamą atstumą tarp panelės ir stogo paviršiaus, kas leidžia laisvai cirkuliuoti orui po moduliu — natūralus aušinimas padidina sistemos našumą ir pailgina panelių tarnavimo laiką. Tiltelis dera su vidurinėmis ir galinėmis fiksavimo sąvaržomis, kurios tvirtinamos prie viršutinio bėgelio kanalo naudojant slankiąją įmovą, sriegtąją įdėklą arba varžtą su plaktuko galvute. Montavimo skylės išgręžiamos tiesiogiai ant stogo, tai suteikia visišką lankstumą pritaikant prie trapecinės skardos bangų žingsnio. Integruotas EPDM sandariklis profilio pagrinde apsaugo stogo dangą nuo pažeidimų ir užtikrina sandarumą sąlyčio su skarda vietoje.

Pagrindiniai privalumai montavimo komandoms

Tiesioginis montavimas ant trapecinės skardos — nereikia papildomų pagalbinių konstrukcijų

60 mm aukštis užtikrina ventiliaciją po panele, tai lemia geresnį modulių aušinimą ir didesnę energijos gamybą karštomis dienomis

6060 aliuminis atsparus korozijai — ilgametis naudojimas be priežiūros

Komplekte esantis EPDM sandariklis apsaugo skardą ir pašalina nuotėkio riziką

Skylės gręžiamos vietoje — visiška laisvė pritaikyti prie stogo bangų žingsnio

Techninis trapecinio tiltelio H-60 skerspjūvio brėžinys su matmenimis: pagrindo plotis 100 mm, aukštis 60 mm, viršutinis kanalas 40 mm

Profilio skerspjūvis su 100 mm pagrindo pločiu ir 40 mm viršutiniu montavimo kanalu užtikrina stabilų sąvaržų įtvirtinimą. 1,5 mm storio sienelės išlaiko optimalų stiprumo ir masės santykį. 6060 aliuminis tinka anodavimui, kas leidžia esant poreikiui papildomai apsaugoti paviršių ir suteikti estetišką apdailą.

Vaizdo įrašas, pristatantis trapecinį tiltelį fotovoltinių panelių montavimui ant trapecinės skardos

Matmenys

Skerspjūvis (plotis × aukštis)	100 × 60 mm
Ilgis	330 mm
Sienelės storis	1,5 mm
Viršutinio kanalo plotis	40 mm
Masė metrui	1,199 kg/m

Medžiaga ir apdaila

Medžiaga / lydinys	aliuminis 6060
EPDM sandariklis	taip — integruotas profilio pagrinde
Spalva	sidabrinė (neapdorotas aliuminis)

Montavimas ir suderinamumas

Montavimo kanalas / griovelio tipas	viršutinis kanalas slankiajai įmovai / sriegtajam įdėklui / varžtui su plaktuko galvute
Stogo / pagrindo tipas	trapecinės skardos stogai
Jungimo būdas	vidurinės ir galinės sąvaržos; skylės gręžiamos montavimo vietoje

Kiti parametrai

Kiekis pakuotėje	1 vnt.
