Aliuminio trapecinis tiltelis H-70 su EPDM 330 mm – 2 tipas trapeciniam skardos lakštui
prekės nėra
pridėti į norų sąrašą
5
Aprašymas
Aliuminio trapecinis tiltelis H-70 su EPDM 330 mm – 2 tipas trapeciniam skardos lakštui

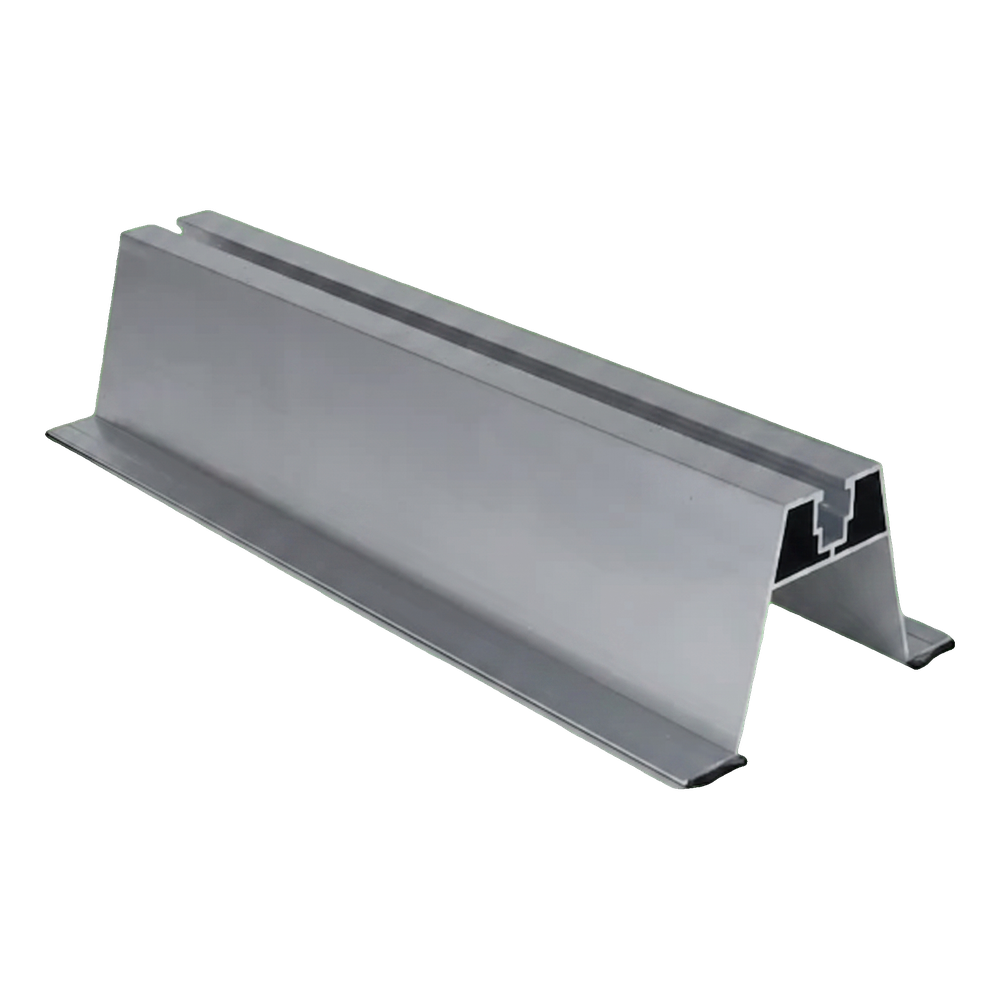

Trapecinis tiltelis H-70 su EPDM – tai aliuminio montavimo profilis, skirtas tiesiogiai tvirtinti fotovoltinius modulius ant stogų, dengtų trapecine skarda. 2 tipo variantas skirtas aukštesnėms stogo jungtims — profilio aukštis užtikrina laisvą oro srautą po moduliais, sudarydamas sąlygas natūraliam jų aušinimui ir atitolinimui nuo įkaitusio stogo paviršiaus. Profilis turi viršutinį montavimo kanalą, prie kurio tvirtinami vidiniai ir kraštiniai gnybtai naudojant šešiabriaunio lizdo varžtus ir kvadratines veržles. Ant profilio kojelių uždėtos EPDM tarpinės, kurios slopina vibraciją, apsaugo skardos dangą nuo įbrėžimų ir sandarina sąlyčio su stogo danga tašką. Angos varžtams, tvirtinantiems prie skardos, gręžiamos statybvietėje — taip montuotojas gali pritaikyti angų išsidėstymą prie trapecijos briaunų išsidėstymo.
Privalumai montavimo komandai
- 70 mm aukštis atitolina modulį nuo stogo — geresnė ventiliacija ir žemesnė panelių darbinė temperatūra
- EPDM tarpinė ant kojelių apsaugo skardos dangą ir pagerina profilio sukibimą
- Montavimo kanalas suderinamas su vidiniais ir kraštiniais gnybtais — universali tvirtinimo sistema
- Montavimo angos gręžiamos vietoje, tai leidžia pritaikyti tiltelį prie bet kokio trapecijos profilio
- Korozijai atsparus aliuminis 6060 — nereikalaujanti priežiūros eksploatacija visą sistemos eksploatavimo laikotarpį
Skerspjūvio brėžinys rodo trapecinę profilio formą su plačiu pagrindu ir montavimo kanalu viršuje. Detalė kairiajame apatiniame kampe pavaizduoja EPDM tarpinės, uždėtos ant profilio kojelės, skerspjūvį. Visus skerspjūvio matmenis rasite specifikacijos lentelėje žemiau.
