Aliuminio trapecinis tiltelis H-70 su EPDM 400 mm – saulės elektrinių montavimas ant trapecinės skardos

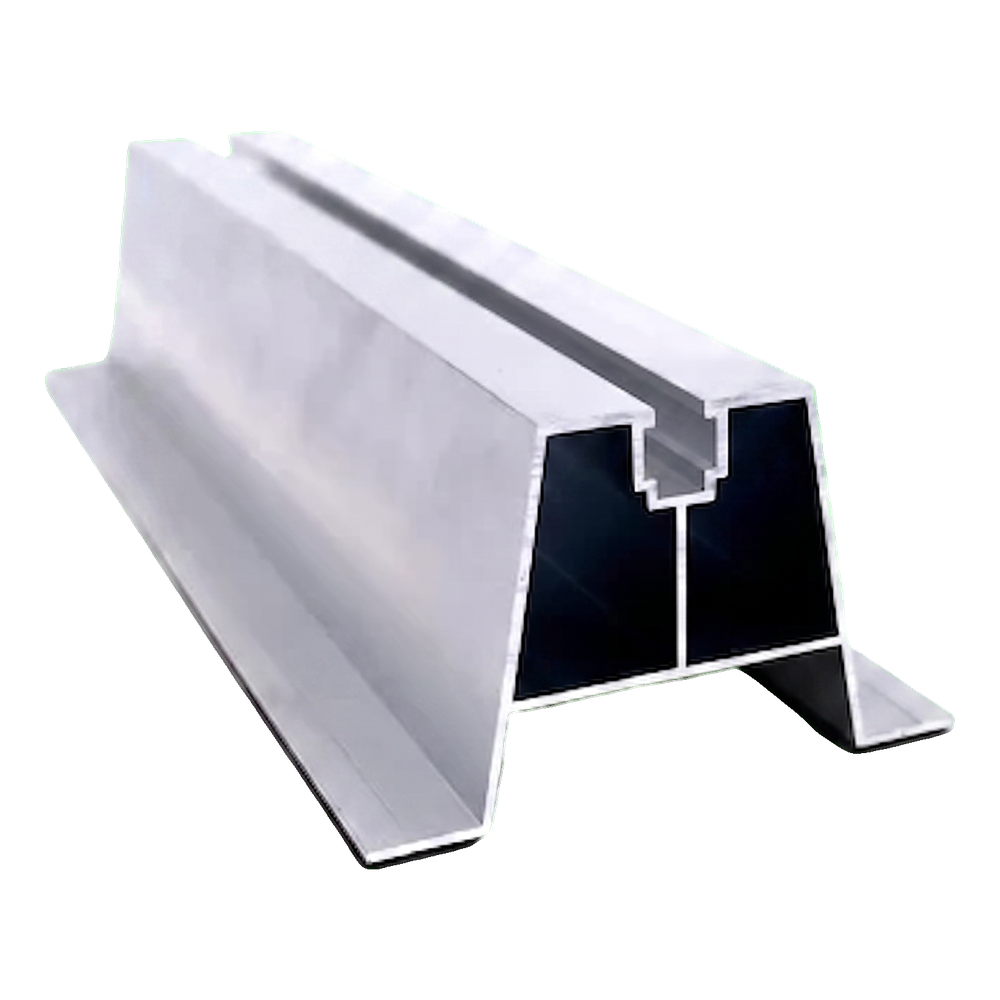

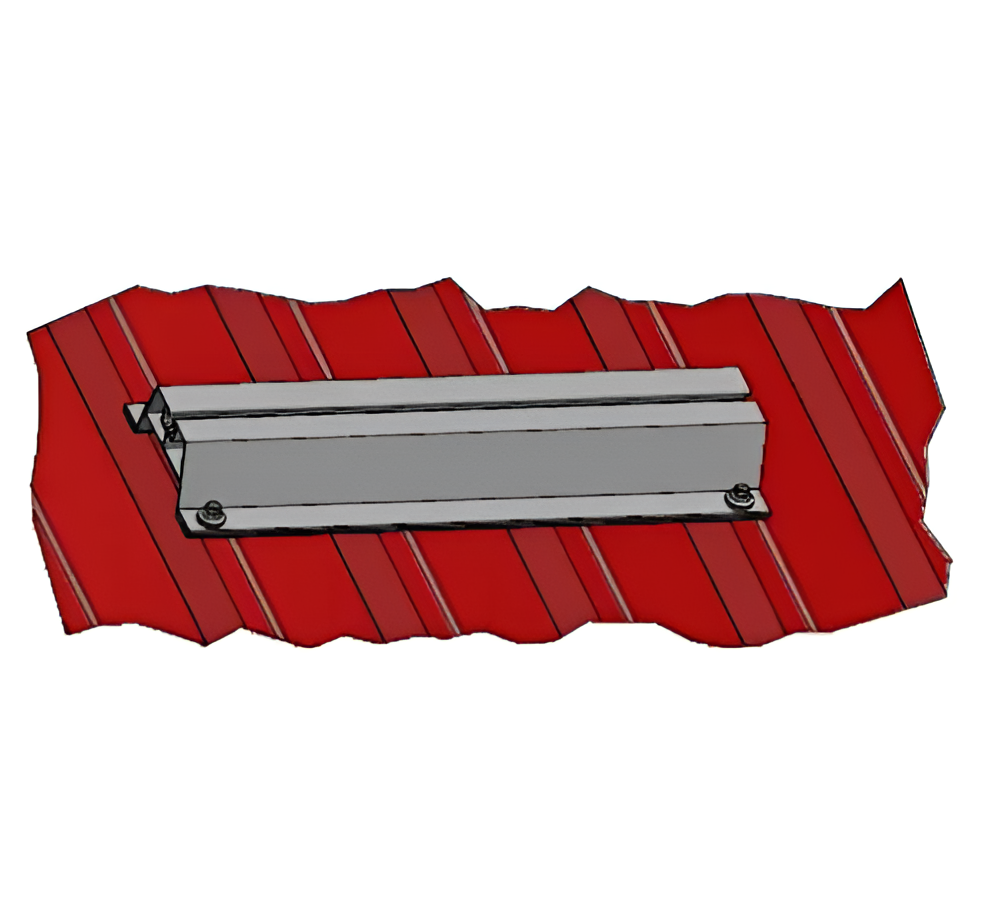

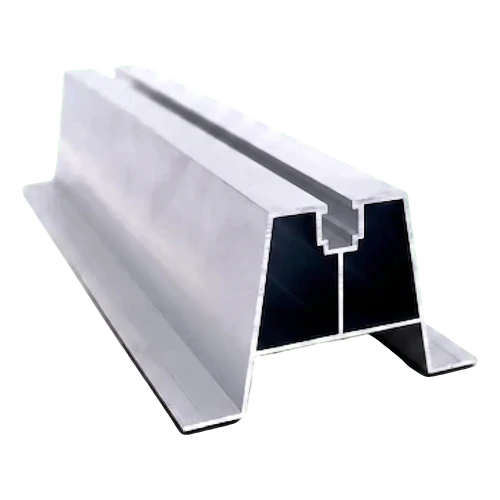

Trapecinis tiltelis H-70 su EPDM tarpine – tai aliuminio tiltelio profilis, skirtas tiesioginiam fotovoltinių modulių montavimui ant stogų, dengtų trapecine skarda. Profilio aukštis užtikrina tinkamą atstumą tarp modulio ir stogo paviršiaus, sudarydamas sąlygas laisvai oro cirkuliacijai po moduliu. Natūrali ventiliacija padeda vėsinti modulius, o tai tiesiogiai prisideda prie jų našumo palaikymo karštomis dienomis. Profilis pagamintas iš 6060 aliuminio lydinio, pasižyminčio dideliu atsparumu korozijai ir gera mechanine atspara. Apatinėje tiltelio dalyje įrengta EPDM tarpinė, kuri apsaugo stogo dangą nuo pažeidimų ir užtikrina sandarų prigludimą prie trapecinės skardos. Viršutinis bėgelis su montavimo kanalu leidžia greitai tvirtinti vidurines ir galines gnybtus naudojant varžtus su šešiabriaune galvute ir kvadratines veržles – be specialių įrankių.
H-70 tiltelio profilio privalumai
- Padidinto aukščio profilis užtikrina ventiliacinę erdvę tarp modulio ir stogo, padedantis natūraliai vėsinti modulius

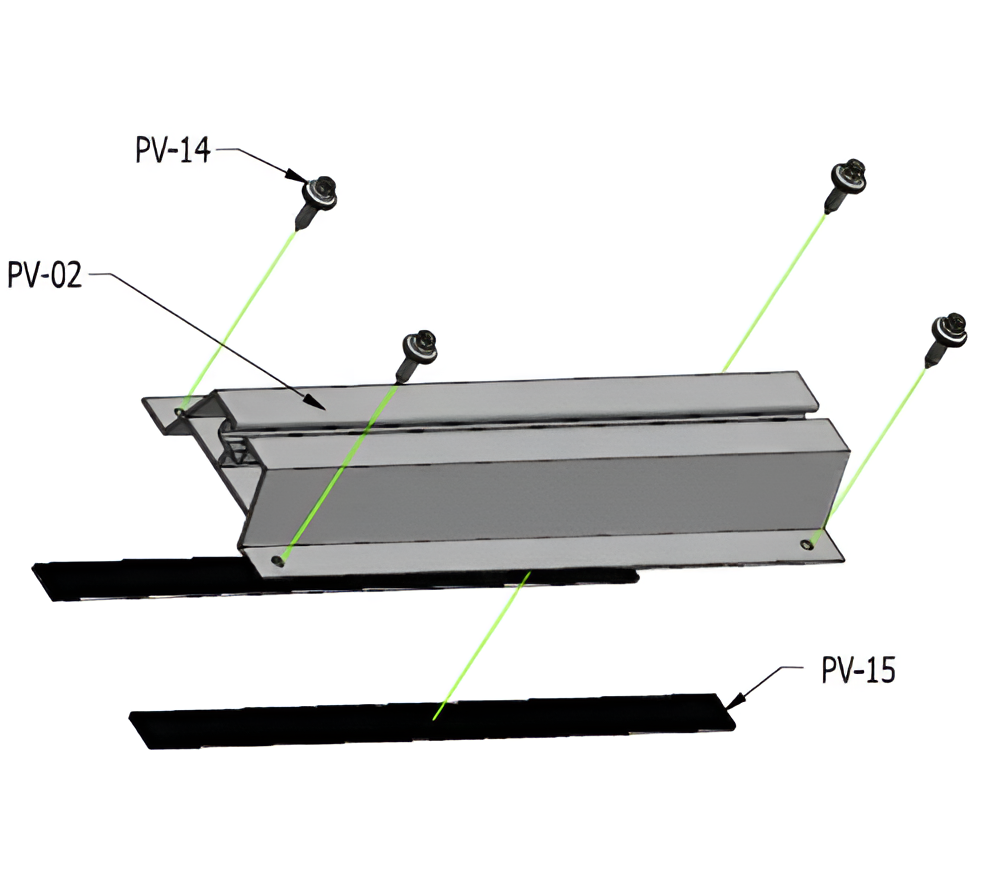

- EPDM tarpinė ant profilio kojelių apsaugo trapecinę skardą nuo įbrėžimų ir eliminuoja galvaninį aliuminio kontaktą su stogo dangos plienu
- 6060 aliuminis tinka anodavimui, kas leidžia gauti papildomą apsaugą nuo korozijos ir estetišką paviršių

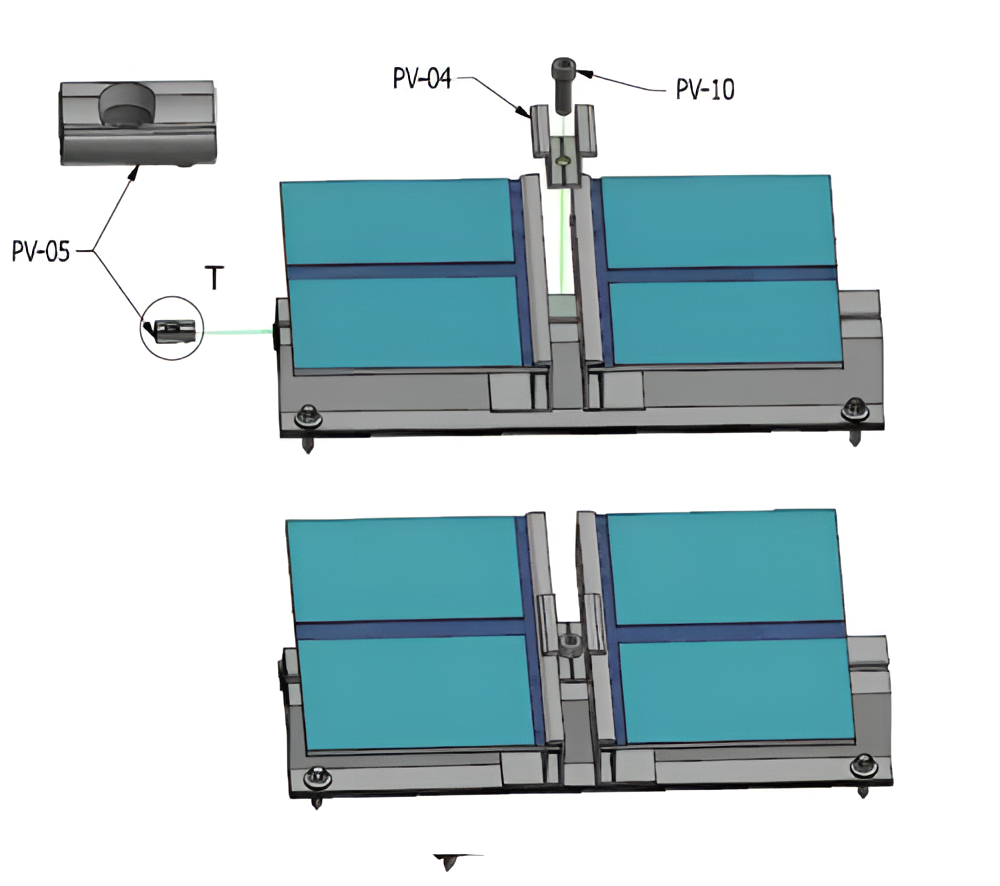

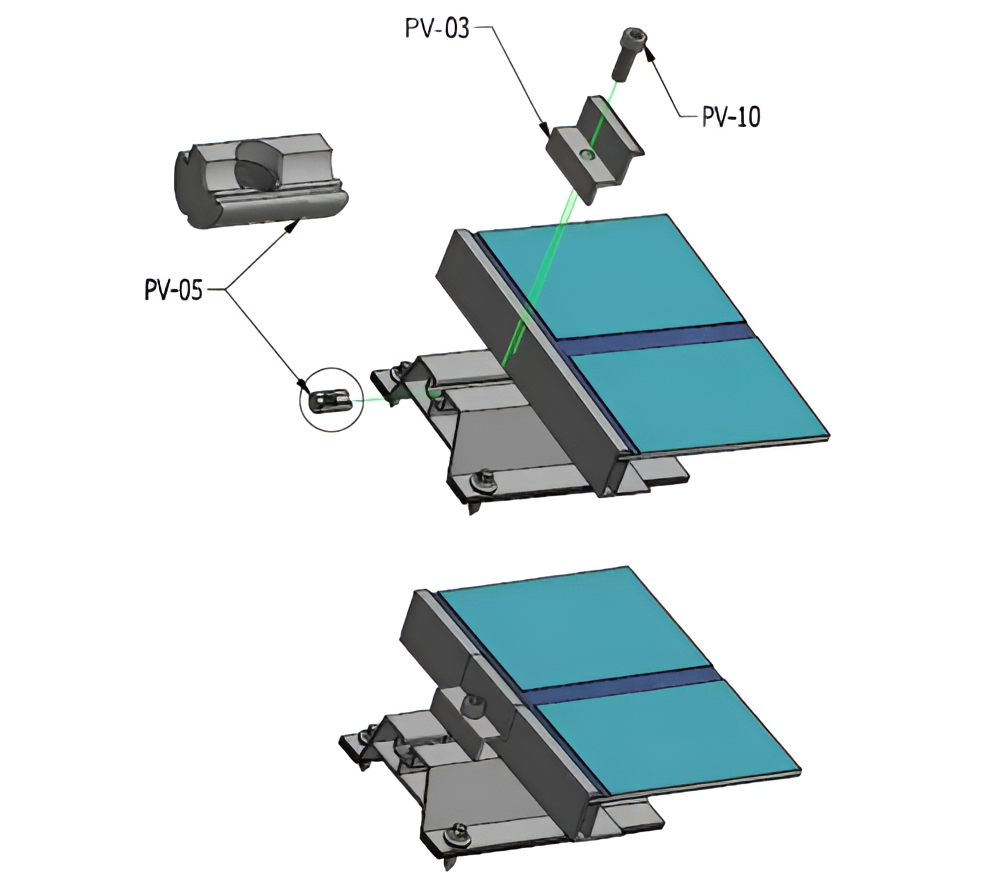

- Universalus montavimo kanalas viršutiniame bėgelyje suderinamas su standartinių PV sistemų vidurinėmis ir galinėmis gnybtais
- Montavimo angos daromos vietoje instaliacijos metu, kas leidžia tiksliai pritaikyti tarpą konkrečiam skardos profiliui

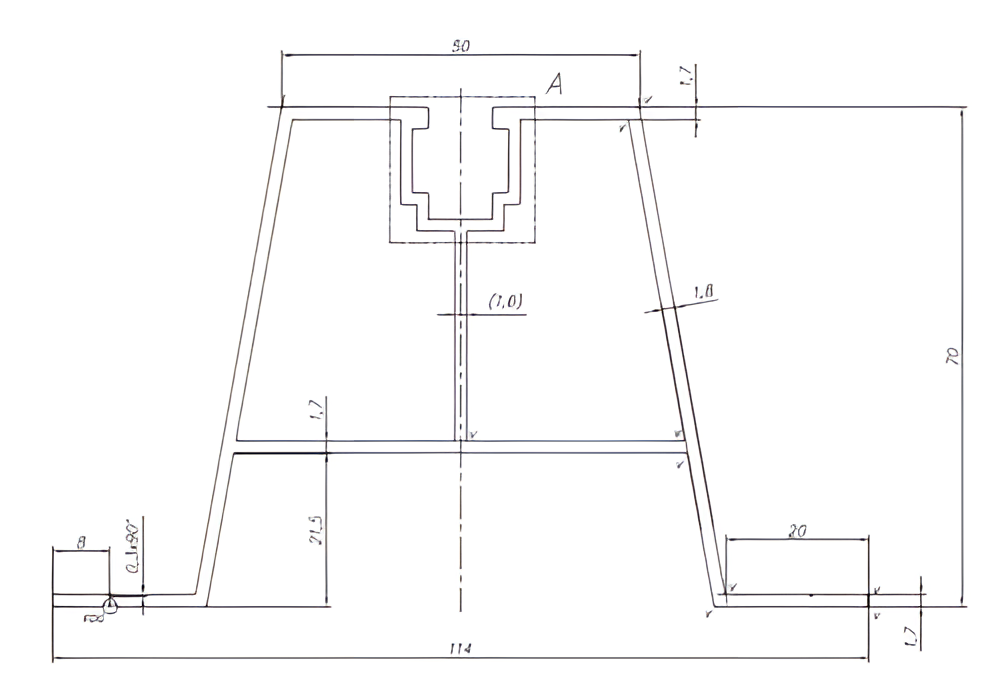

Techniniame brėžinyje pavaizduotas pilnas profilio skerspjūvis su pažymėtais pagrindinių konstrukcinių elementų matmenimis. Matoma būdinga trapecinė kojelių forma, centrinis montavimo kanalas viršutiniame bėgelyje bei griovelis kvadratinėms veržlėms įstumti. Išsamius profilio matmenis rasite lentelėje Matmenys žemiau.
