Aliuminio trapecinis tiltelis H100 L330 su EPDM 2 mm tarpikliu PV montavimui

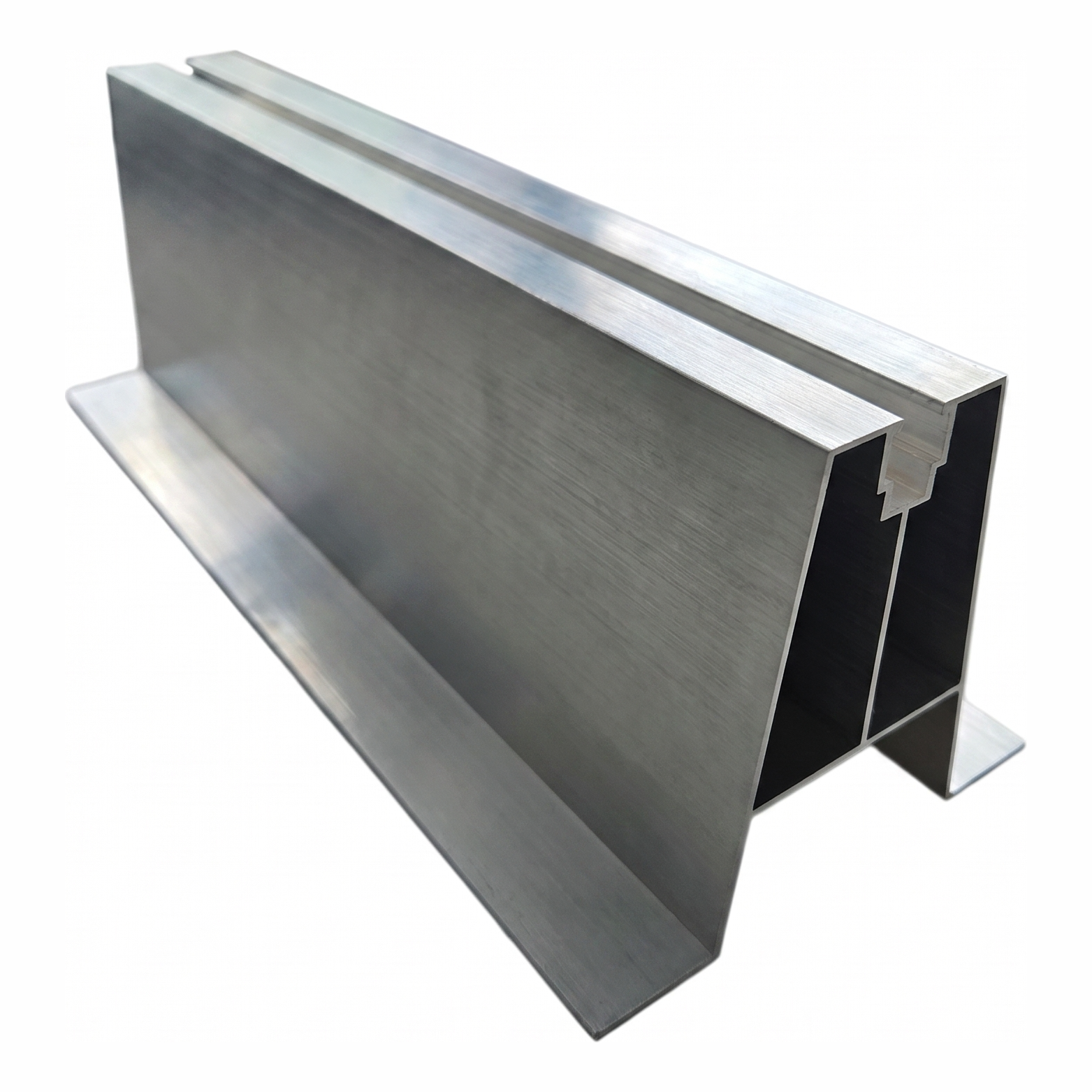

Aliuminio trapecinis tiltelis H100 L330 – tai paruoštas stogo adapteris, skirtas fotovoltinių konstrukcijų tvirtinimui ant stogų, dengtų trapeciniu lakštu. Gamyklinis EPDM 2 mm storio tarpiklis užtikrina sandarų prispaudimą prie bangos, pašalinant papildomo sandarinimo poreikį ir žymiai pagreitinant montavimą.
Profilis pagamintas iš aliuminio su standartine anodavimo apdaila, garantuojančia aukštą korozijos atsparumą ir ilgalaikį patvarumą lauko sąlygomis. Trapecinis skerspjūvio profilis tiksliai atitinka populiarių stogo lakštų geometriją – tiltelis stabiliai remiasi į bangos keteras, tolygiai perskirstydamas apkrovas ant stogo pagrindo konstrukcijos.
Viršutinė profilio dalis turi montavimo kanalą su 9 mm pločio anga ir 16 mm gylio, leidžiantį greitai tvirtinti montavimo bėgius arba spaustukus naudojant kablinius varžtus ar T formos veržles. Šis sprendimas suteikia galimybę lanksčiai pozicionuoti PV konstrukcijos elementus be papildomų gręžimo darbų.

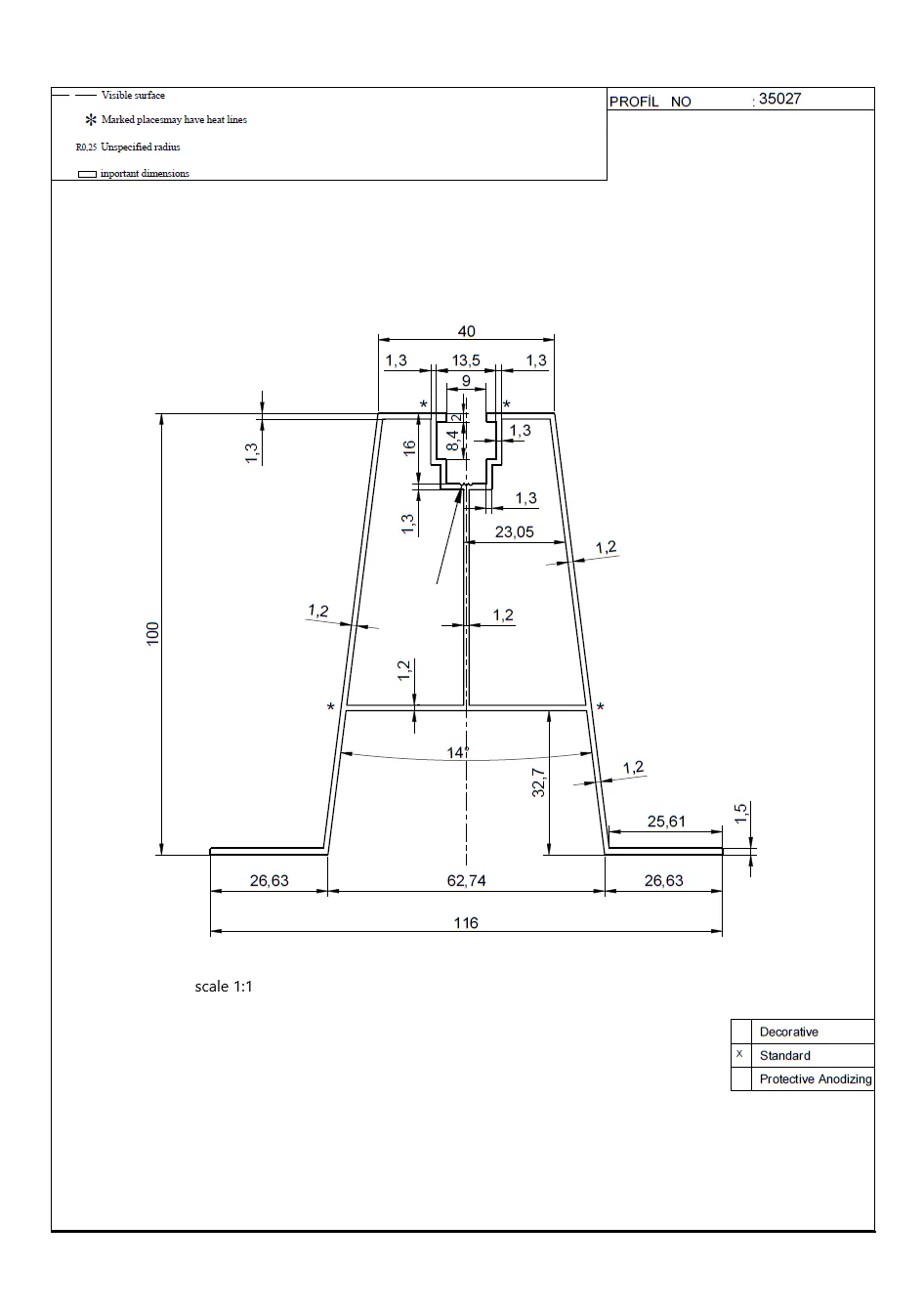

Profilio matmenys ir geometrija
- Tiltelio ilgis: 330 mm
- Bendras aukštis: 100 mm
- Bendras pagrindo plotis: 116 mm
- Viršutinės platformos plotis: 40 mm
- Vidinis pagrindo plotis: 62,74 mm
- Šoninių atramų plotis: 26,63 mm (kiekviena)
- Šoninių sienelių nuolydžio kampas: 14°
Montavimo kanalas (viršutinė profilio dalis)
- Įėjimo angos plotis: 9 mm
- Vidinis kanalo plotis: 13,5 mm
- Kanalo gylis: 16 mm
- Apatinės kanalo kameros gylis: 8,4 mm
- Kanalo lūpos storis: 2 mm
Sienelių storiai ir konstrukcija
- Šoninių sienelių storis: 1,2 mm
- Vidinės skersinės pertvaros storis: 1,2 mm
- Viršutinės platformos sienelių storis: 1,3 mm
- Pagrindo atramos storis: 1,5 mm
- Neapibrėžtas spindulys: R0,25 mm
- Aukštis iki vidinės skersinės pertvaros: 32,7 mm
Produkto parametrai
- Profilio medžiaga: aliuminis (standartinis anodavimas)
- Tarpiklis: EPDM 2 mm
- Svoris: 0,438 kg
- Gabaritiniai matmenys: L 330 × H 100 mm
Trapecinis tiltelis yra būtinas elementas, jungiantis stogo lakštą su PV plokščių atramine konstrukcija. EPDM tarpiklis apsaugo stogo dangą nuo vandens prasiskverbimo tvirtinimo vietose, o aliuminio konstrukcija neapkrauna stogo. Universali geometrija leidžia naudoti profilį su populiariausiais trapeciniais lakštais, taikomais pramoninėje ir sandėliavimo statyboje.
