Aliuminio trapecinis tiltelis H40 L330 su EPDM 2 mm tarpine PV montavimui

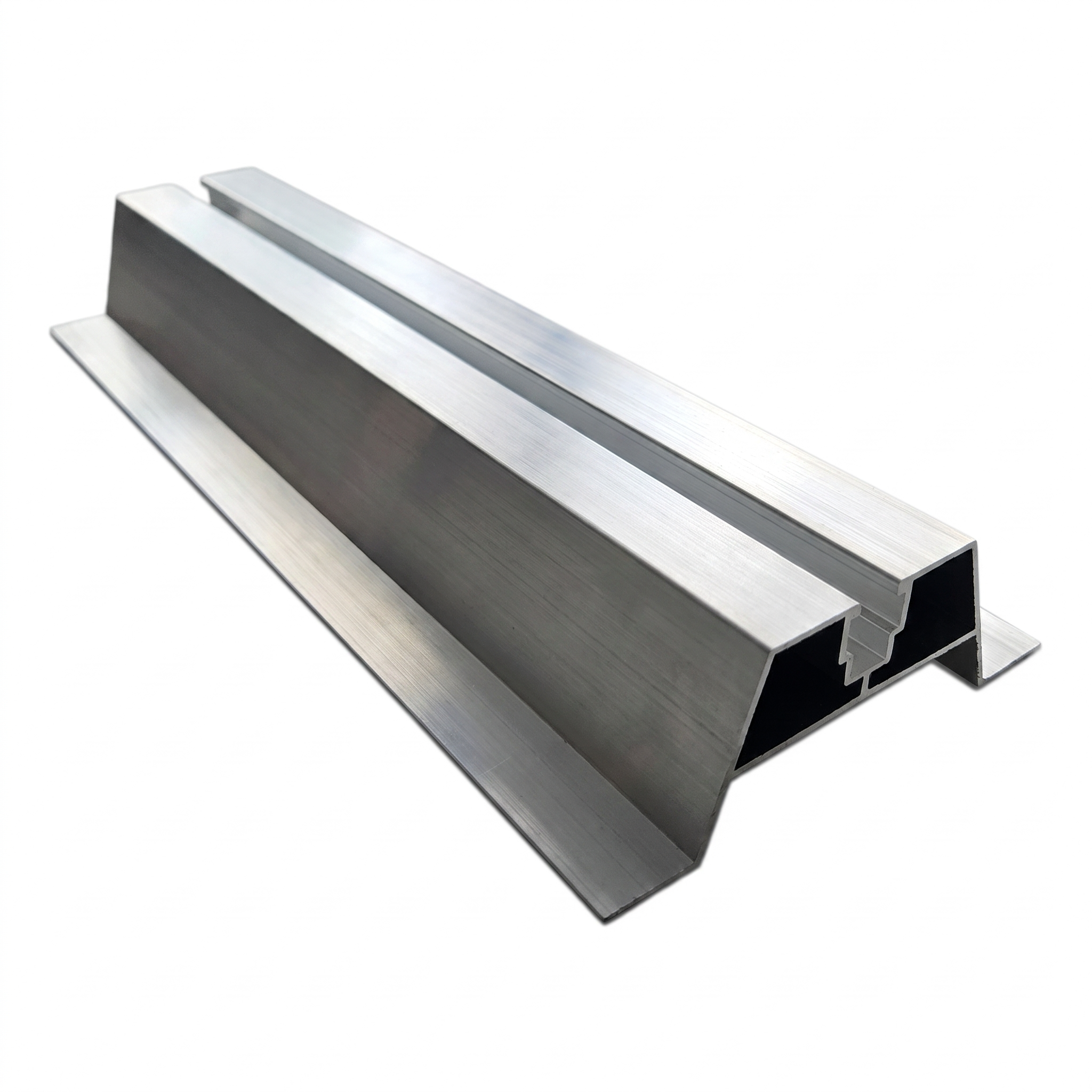

Aliuminio trapecinis tiltelis su EPDM tarpine – tai profesionalus stogo adapteris, skirtas fotovoltinių konstrukcijų montavimui ant trapecinių skardų. 40 mm aukščio profilis idealiai atitinka skardos bangos formą, užtikrindamas stabilų ir sandarų pagrindą po PV montavimo bėgiais. Komplekte su 2 mm storio EPDM gumos tarpine, kuri slopina vibracijas, kompensuoja nelygumus ir apsaugo skardos dangą nuo pažeidimų.
Pagrindiniai privalumai montuotojui
- Integruotas montavimo kanalas – leidžia greitai tvirtinti bėgius slankiaisiais varžtais be papildomų elementų
- Standartinė anodizacija – patikima aliuminio antikorozinė apsauga, užtikrinanti ilgametį atsparumą atmosferos poveikiui
- EPDM 2 mm tarpinė komplekte – pašalina galvaninį kontaktą tarp aliuminio ir plieninės skardos bei užtikrina sandūros vandensandarumą
- Svoris tik 0,315 kg – neapkrauna stogo konstrukcijos ir palengvina transportavimą į objektą

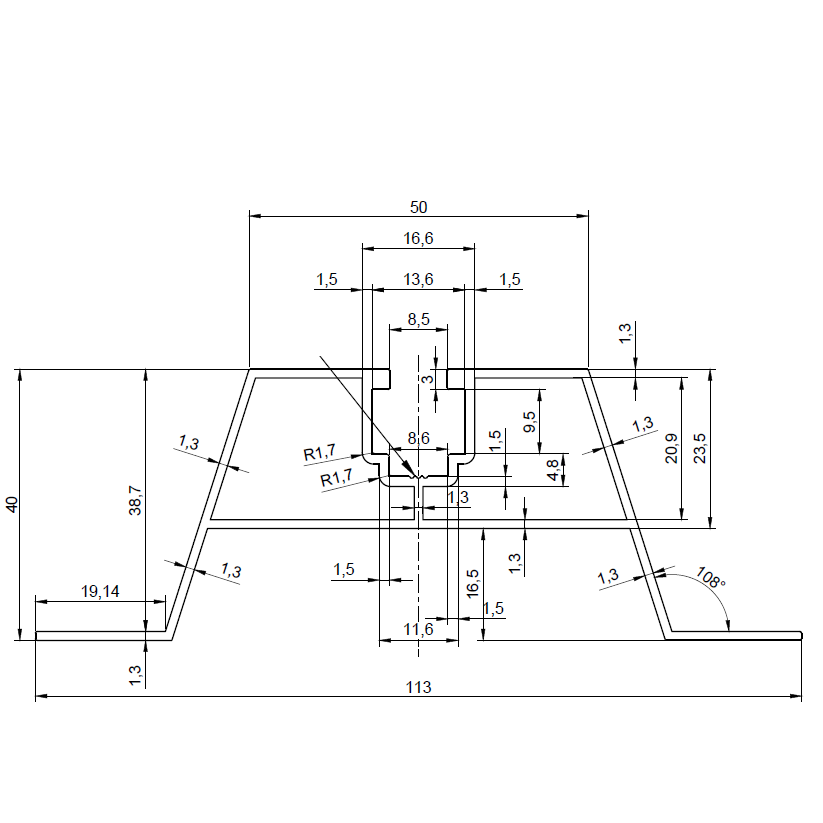

Profilio matmenys ir parametrai (skerspjūvis)
- Tiltelio ilgis: 330 mm
- Bendras profilio aukštis: 40 mm
- Viršutinis plotis (galvutė): 50 mm
- Bendras plotis ties pagrindu: 113 mm
- Šoninių kojų plotis: 19,4 mm (kairė ir dešinė)
- Šoninių sienelių storis: 1,3 mm
- Viršutinių sienelių storis: 1,3 mm
- Montavimo kanalas – skylė: 8,5 mm, vidinis plotis: 13,6 mm
Bendrieji duomenys
- Profilio medžiaga: aliuminis su standartine anodizacija
- Tarpinė: EPDM 2 mm
- Svoris: 0,315 kg
- Gabaritiniai matmenys: 330 × 113 × 40 mm (I × P × A)
Trapecinis tiltelis yra būtinas PV montavimo sistemos elementas ant trapecinių skardų stogų. Jo simetrinė konstrukcija su vidiniu sustiprinančiu skerstiniu užtikrina tolygų apkrovų perkėlimą iš montavimo bėgio ant skardos bangos. Brėžinyje pažymėtose vietose gali būti matomi terminiai pėdsakai, atsiradę ekstruzijos proceso metu – tai normali gamybinė ypatybė, nemažinanti profilio stiprumo savybių.
