Aliuminio trapecinis tiltelis PV su EPDM H70 L330 trapecinio profilio skardai
prekės nėra
pridėti į norų sąrašą
0
Aprašymas
Aliuminio trapecinis tiltelis PV su EPDM H70 L330 trapeciniams lakštams

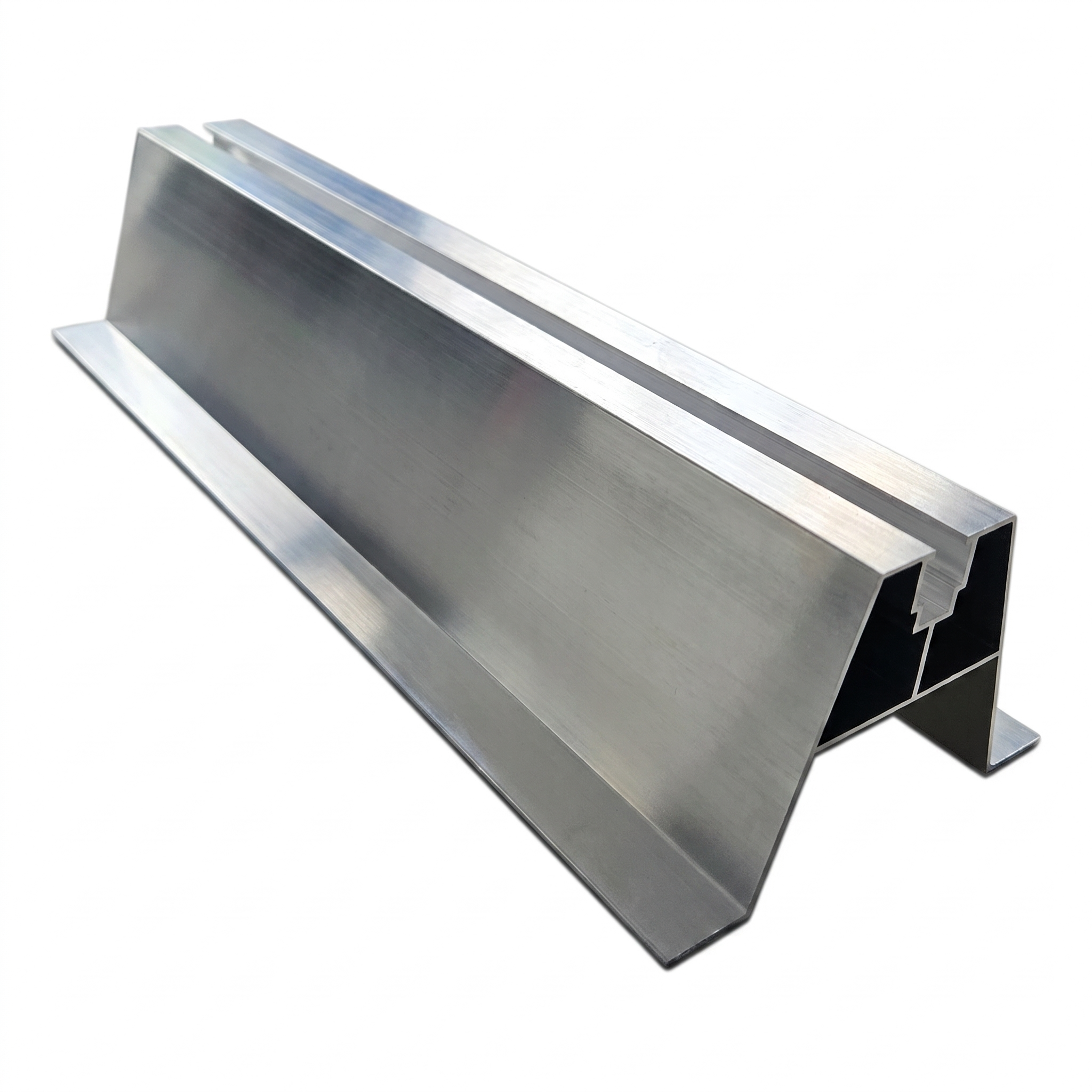

Aliuminio trapecinis tiltelis H70 L330 – tai patikimas montavimo profilis, skirtas fotovoltinėms sistemoms montuoti ant stogų, dengtų trapecine skarda. Dėl 2 mm storio EPDM tarpinės užtikrinamas sandarus ir stabilus prispaudimas prie pagrindo, pašalinant mikrovirpesių ir skardos dangos pažeidimų riziką. Paruoštas elementas sutrumpina montavimo laiką ir užtikrina kartojamumą ant kiekvieno stogo.
Profilis pagamintas iš aliuminio su standartine apdaila (apsauginė anodavimas). Trapecinio skerspjūvio konstrukcija su centriniu vadinamuoju kanalu leidžia patikimai tvirtinti varžtu arba savisriegiu sraigtu ir užtikrina aukštą laikomąją galią esant nedidelei nuosavai masei – tik 0,357 kg.
Taikymas
- PV montavimo bėgių montavimas ant trapecinio skardos stogų
- Trapecio profilio kompensavimas – tiltelis tolygiai paskirsto spaudimą ant skardos bangų
- Suderinamumas su savisriegiais sraigtais arba varžtais su EPDM poveržle
Produkto parametrai
- Ilgis: 330 mm
- Aukštis: 70 mm
- Profilio medžiaga: aliuminis
- Apdaila: Standartinė (apsauginė anodavimas)
- Tarpinė: EPDM 2 mm
- Svoris: 0,357 kg
Matmenys ir techniniai parametrai
- Ilgis (L): 330 mm
- Aukštis (H): 63 mm (profilio matmuo: 70 mm pagal skerspjūvio brėžinį)
- Viršutinės dalies plotis: 40 mm
- Pagrindo atramų plotis: 26,63 mm (kairė ir dešinė)
- Vidinis atramų tarpas: 62,74 mm
- Įstrižų sienelių kampas: 14°
- Sienelių storis: 1,2–1,5 mm
- Viršutinės sienelės storis: 1,3 mm
- Vadovaujamasis kanalas – angos plotis: 9 mm, gylis: 16 mm
- Nenustatyti spinduliai: R0,25
Tiksliai suprojektuotas trapecinis skerspjūvis su vidiniu sutvirtinančiu skersiniu ir centriniu vadinamuoju kanalu užtikrina profilio standumą ir lengvą tvirtinimo elementų pozicionavimą.
