Comunello Albatros Piccolo – lankstomų vartų vyriams sistema iki 4 m / 100 kg
Comunello Albatros Piccolo yra kompleksinė, novatoriška vyriams sistema, specialiai sukurta lankstomiems vartams. Dėl visiškai kabančio mechanizmo vartai atsiveria be vedančiojo bėgio, kas pašalina kliūtis ant žemės paviršiaus ir žymiai palengvina montavimą. Sistema garantuoja sklandų vartų sparnų sulankstymą ir išskleidimą net labai ribotoje erdvėje — idealus sprendimas sklypams su siauru privažiavimu arba vietos trūkumu pilnai atveriamų sparnuotų vartų atveriam.
Komplekto sudėtis
Albatros Piccolo sistemą sudaro trys tiksliai suderintieji elementai, kurie kartu sukuria patikimą lankstomų vartų mechanizmą:

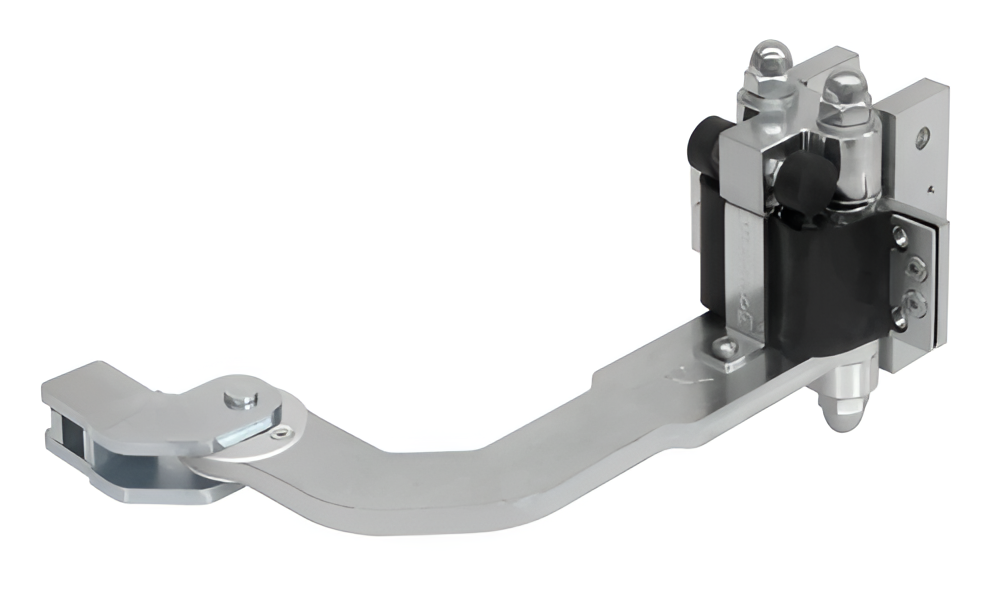

- Apatinis vyris su pavara ir svirties — montuojamas vartų sparno apatinėje dalyje, atsakingas už lankstymą varančiąją jėgą; abipusiškai lankstoma transmisijos svirtis jungiasi su pirmojo sparno apačia

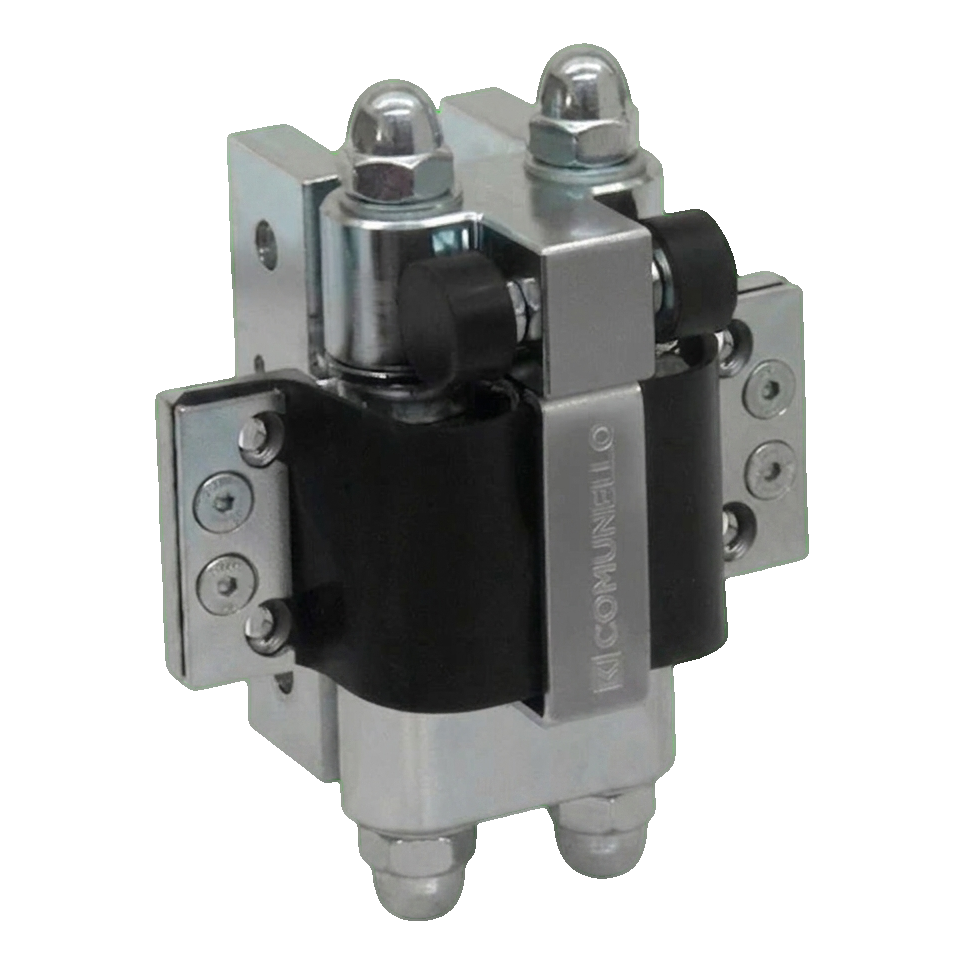

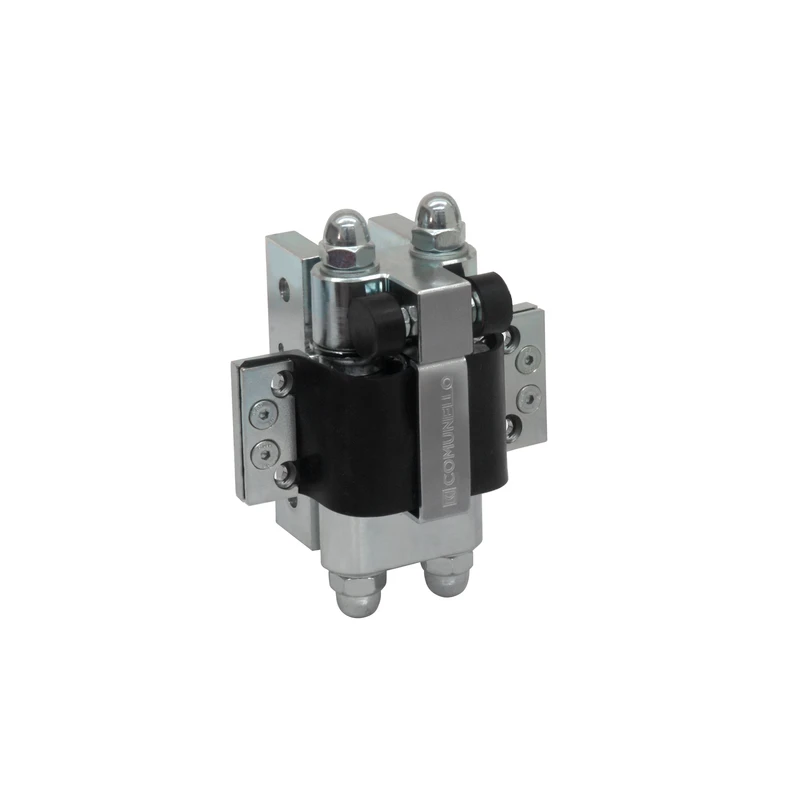

- Viršutinis vyris su pavara — montuojamas vartų viršutinėje dalyje prie stulpo, sinchronizuoja abiejų sparnų judėjimą

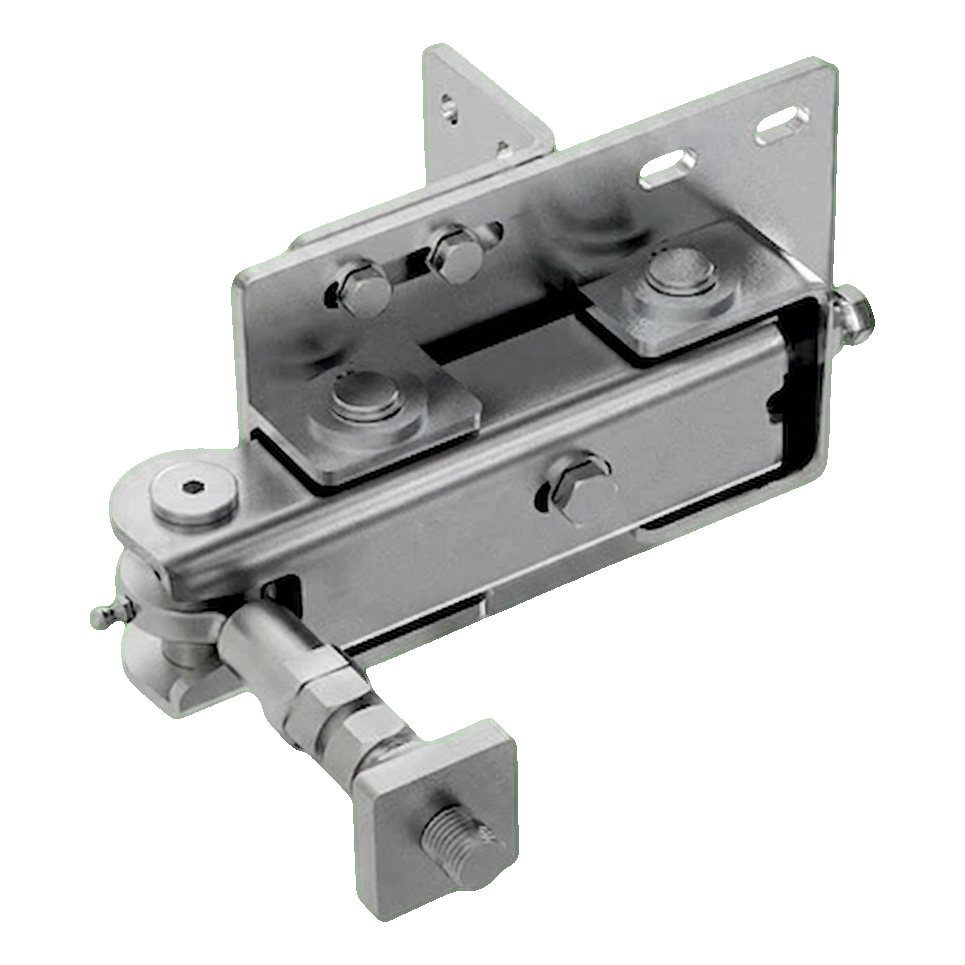

- Reguliuojamas laikiklis — tvirtinamas prie stulpo, leidžia tiksliai sureguliuoti visą sistemą po montažo
Veikimo principas ir montavimas

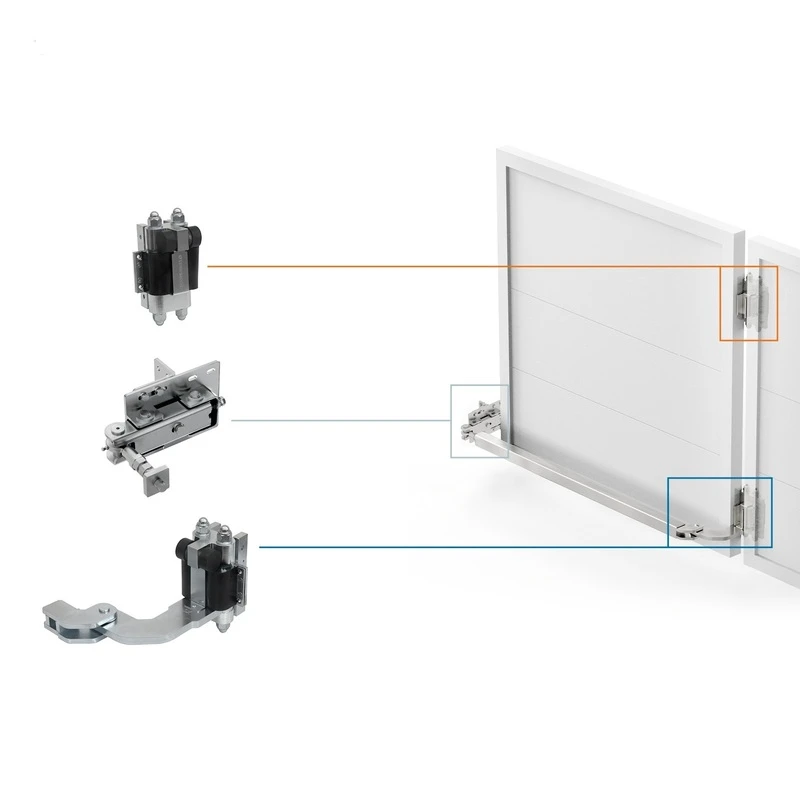

Sistema yra visiškai be bėgių — vartai atsiveria vertikaliai be jokių vadovų ant žemės. Abipusiškai lankstoma varomoji svirtis montuojama pirmojo sparno apačioje ir jungiama su apatiniu vyriu. Sumontavus reguliuojamą laikiklį ant stulpo, montuotojas gauna galimybę tiksliai koreguoti vartų nustatymą. Šalia esantis vaizdas parodo atskirų sistemos elementų išdėstymą ant vartų — viršutinis vyris prie stulpo viršaus, reguliuojamas laikiklis viduryje ir apatinis vyris su svirtimi apačioje.

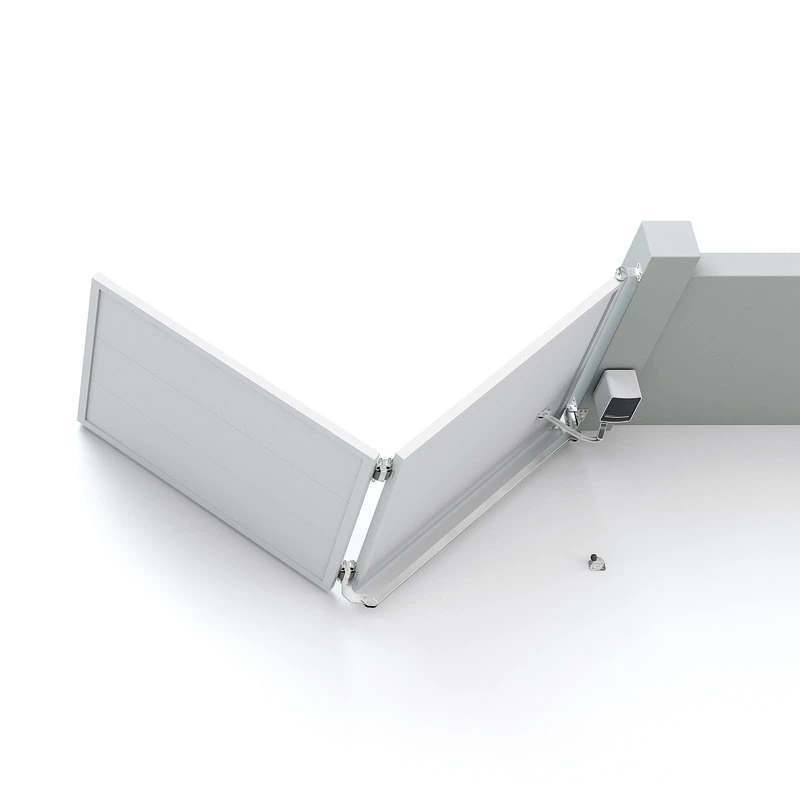

Maksimalus atverimas minimalioje erdvėje
Dėl lankstymą mechanizmo vartų sparnai sulankstomi vienas į kitą, užimdami minimalų plotą tiek atveriant, tiek užveriant. Vienas komplektas aptarnauja vartus su bendru sparnų ilgiu iki 4 metrų ir svoriu iki 100 kg. Naudojant du komplektus Albatros Piccolo galima aptarnauti dvispārnius vartus su bendru ilgiu iki 8 metrų.
Pagrindiniai sistemos privalumai
- Be bėgių mechanizmas — nėra vadovų ant žemės, nėra jokių kliūčių
- Kabanti sistema — vartų sparnai laisvai lankstosi ore
- Lengva reguliavimas — reguliuojamas laikiklis leidžia tiksliai suderinti po montažo
- Minimali erdvė — idealus sprendimas siauries privažiavimai ir riboti pravažiavimai
- Aukštos kokybės medžiagos — elementai atsparūs dilimui ir daugiamečiam naudojimui
- Italijos gamyba — Comunello, Made in Italy

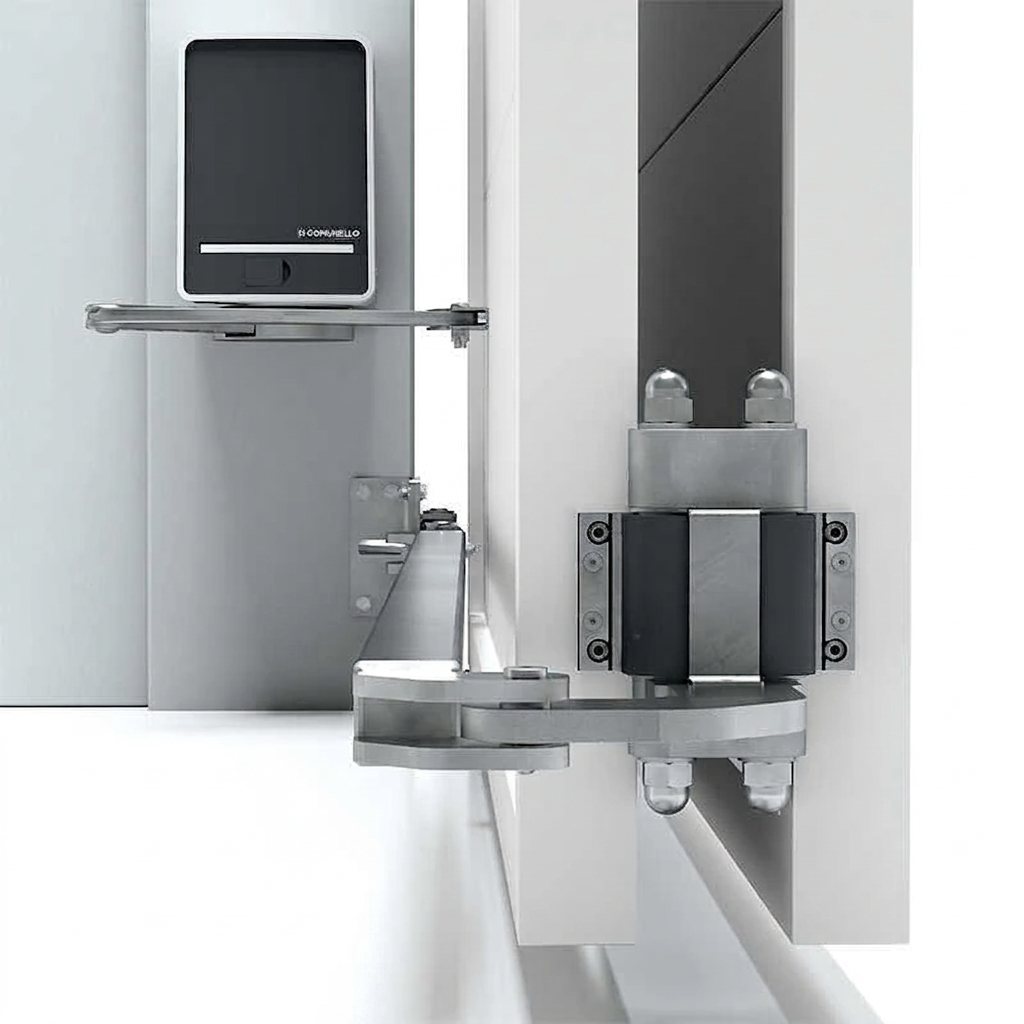

Suderinamumas su varikliais
Albatros Piccolo sistema suderinama su Comunello sparnuotų vartų varikliais. Kompleksiniam montavimui taip pat galimi papildomi priedai: šablonų sistema su varžtais ir veržlėmis bei jungiamasis profilis transmisijos svirčiai su pristulpiniu vyriu, kurie žymiai pagreitina montavimo procesą.
Komplekto techniniai parametrai
- Gamintojas: Comunello
- Serija: Albatros Piccolo (P)
- Maksimalus vartų ilgis (1 komplektas): 4 m
- Maksimalus vartų ilgis (2 komplektai): 8 m
- Maksimalus sparnų svoris: 100 kg
- Komplekto svoris: 10,5 kg
- Sistemos tipas: be bėgių, kabantis
- Gamybos šalis: Italija

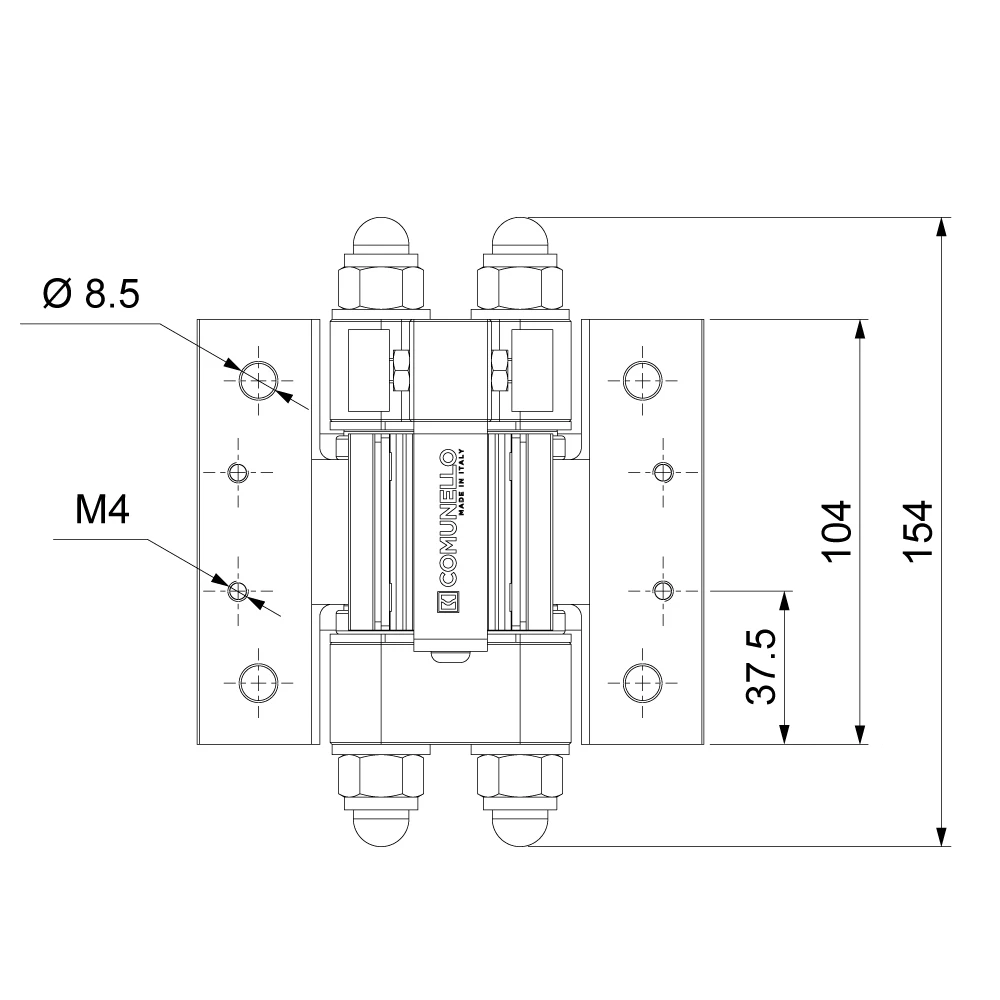

Viršutinio vyrio matmenys (techninis brėžinys)
- Bendras aukštis: 154 mm
- Montavimo plokštelės aukštis: 104 mm
- Skylutės ašies atstumas nuo apatinio krašto: 37,5 mm
- Montavimo skylių skersmuo: Ø 8,5 mm
- Varžtų sriegis: M4

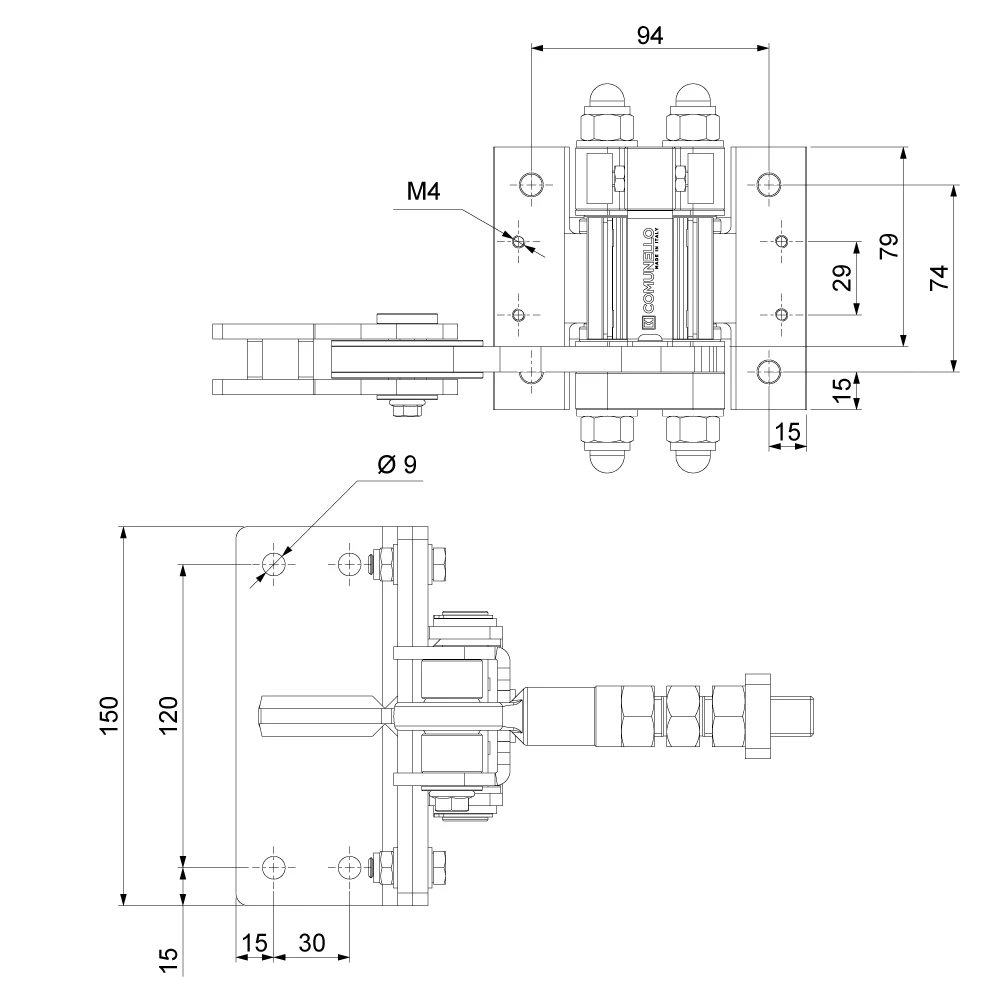

Reguliuojamo laikiklio matmenys
- Montavimo plokštelės plotis (mažoji): 94 mm
- Montavimo plokštelės aukštis (mažoji): 79 mm
- Montavimo skylių tarpas vertikaliai: 74 mm
- Skylių skersmuo: Ø 9 mm
- Sriegis: M4
- Montavimo plokštelės plotis (didžioji): 150 mm
- Montavimo skylių tarpas didžiojoje plokštelėje: 120 mm

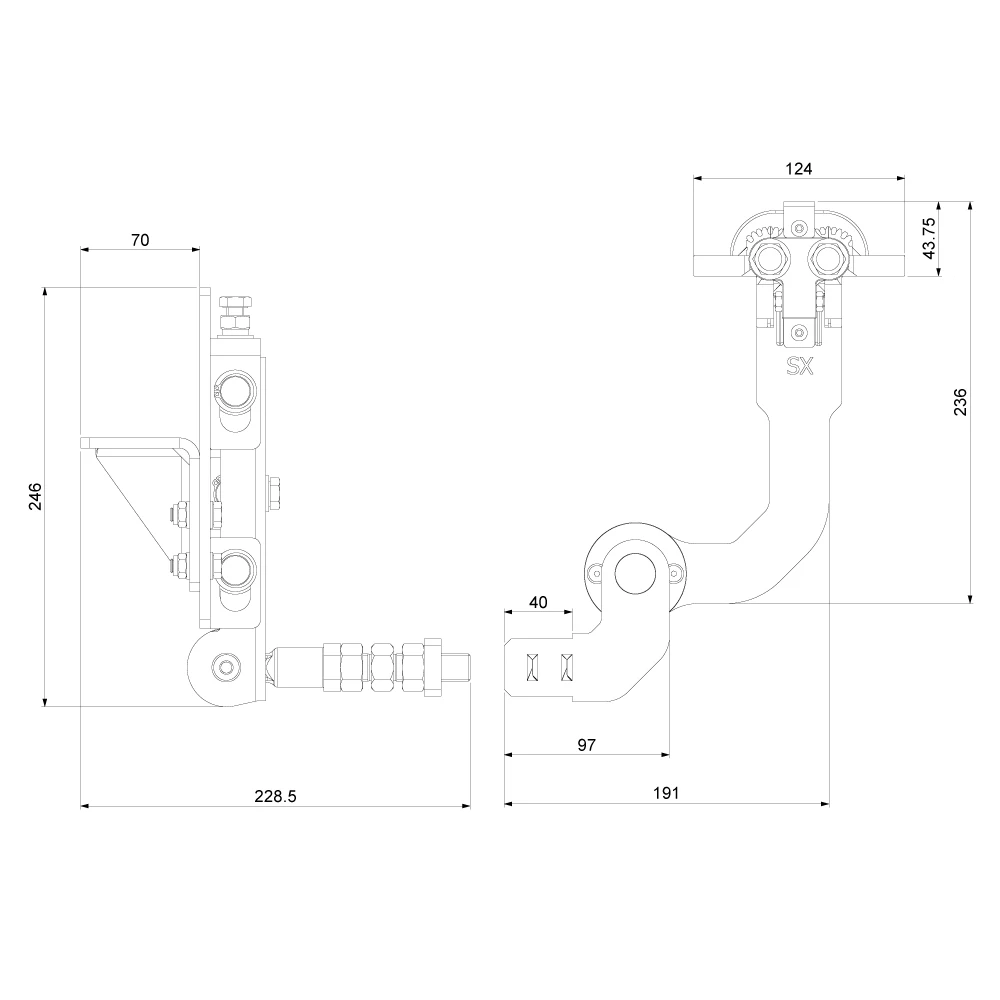

Apatinio vyrio su svirtimi matmenys
- Bendras laikiklio aukštis: 246 mm
- Laikiklio gylis: 70 mm
- Ilgis su kaiščiu: 228,5 mm
- Montavimo plokštelės plotis: 124 mm
- Svirties iškyša iki pasukimo ašies: 236 mm
- Bendras sistemos plotis: 191 mm
- Svirties plotis: 97 mm
- Svirties galo plotis: 40 mm
- Vyrio ašies atstumas nuo bazės: 43,75 mm
- Versija: SX (kairė)
Komplekto komponentų galerija
Techniniai duomenys
| Montavimo būdas | Įmūrijamas |
| Medžiaga | Plienas |
