Comunello vartų vyrių komplektas suvirinimui prie 40×40 mm stulpo – dešinysis, kylančioms šlaitams
prekės nėra
pridėti į norų sąrašą
0
Aprašymas

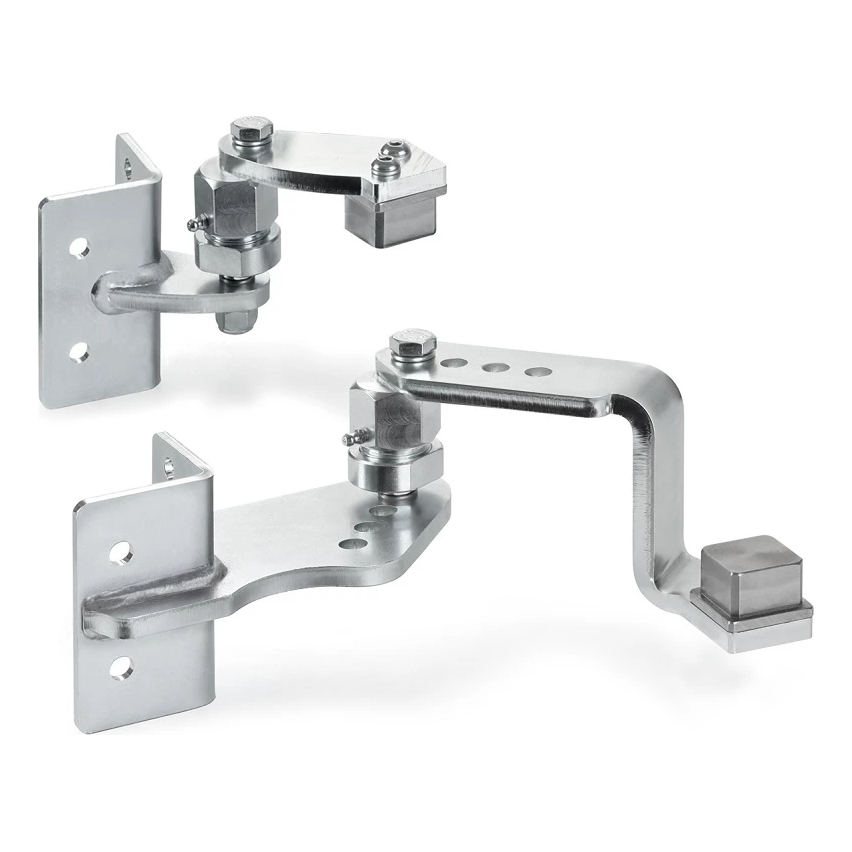

Comunello vartų vyrių komplektas suvirinimui prie 40×40 mm stulpo – dešinysis, kylančioms šlaitams
Comunello – dešiniųjų vyrių komplektas suvirinimui skirtas sparninių vartų montavimui teritorijose su nuožulniu pagrindu. Dėl įmontuoto lankstymo su ekscentrine sriegine montuotojas tiksliai nustato vartų sparną horizontalioje padėtyje ir išlygina jį stulpo atžvilgiu — net kai teritorijos nuolydis siekia iki 10° (~20%). Tai gatavi sprendinys, kuris panaikina individualių reguliavimo elementų poreikį ir žymiai sutrumpina montavimo laiką.
Pagrindinės komplekto savybės
- Paskirtis: sparniniai vartai kylantiems šlaitams
- Tipas: dešinysis vyris, suvirinimui prie stulpo
- Tinka stulpams: 40 × 40 mm — plieniniams ir betoniniams
- Maksimalus sparno ilgis: 3 m
- Maksimalus sparno svoris: 120 kg
- Maksimalus kėlimo kampas: 10° (~20%)
- Reguliuojamas sparno nuolydis — lankstis su ekscentrine sriegine
- Lankstai su tepalinėmis (tepimo taškai) — tepimas be išmontavimo
- Laikikliai su 4 montavimo angomis
- Medžiaga: elektrolitiškai cinkuotas plienas
- Gamintojas: Comunello
Ekscentrinio mechanizmo dėka galima visiškai kontroliuoti vartų sparno padėtį. Užtenka pasukti lankstį, kad sklandžiai reguliuotumėte kampą, be poreikio iš naujo virti ar išsukti konstrukciją. Tepalinės lankstų mechanimuose leidžia lengvai tepti per metinius patikrinimus — prailgina vyrių tarnavimo laiką ir užtikrina tylų, sklandų vartų veikimą daugelį metų.

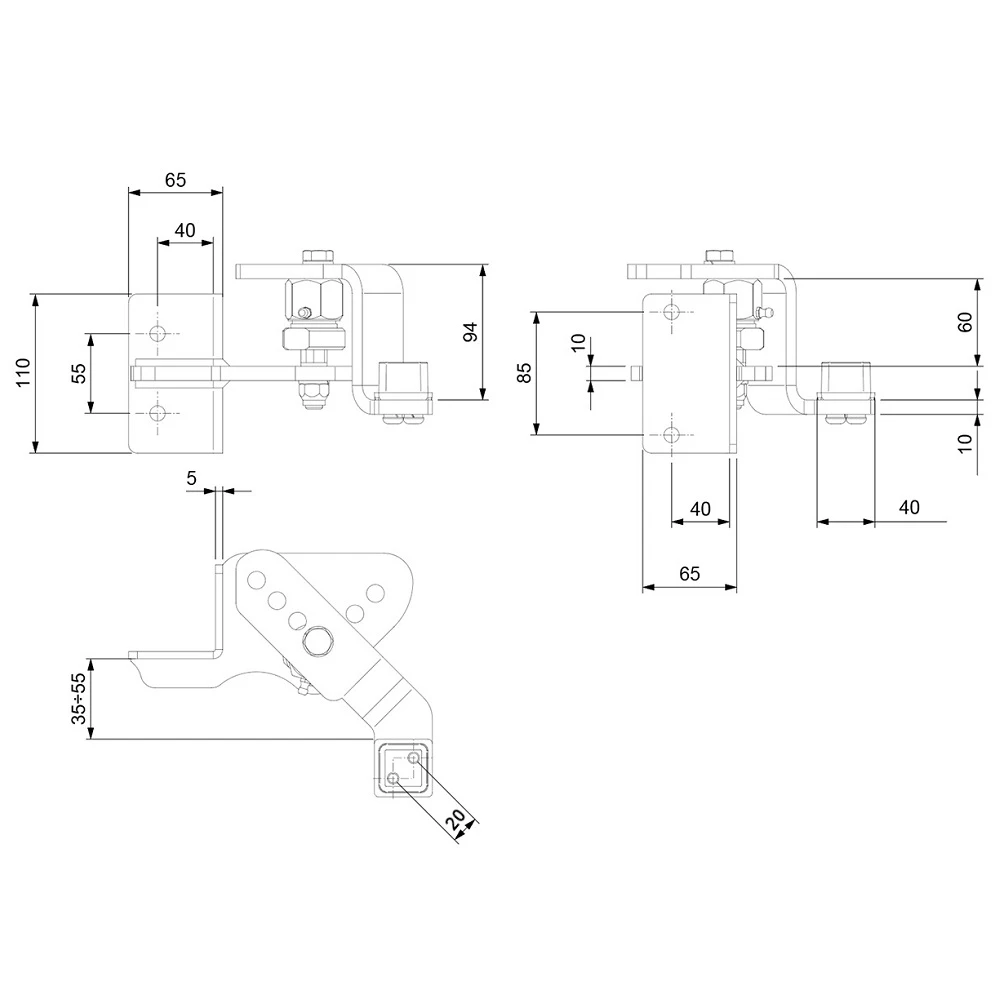

Matmenys ir techniniai duomenys
Viršutinis vyris (mažesnis):
- Montavimo plokštė (aukštis × plotis): 85 × 65 mm
- Montavimo angų atstumai vertikaliai: 55 mm
- Angų ašių atstumas nuo plokštės krašto: 40 mm
- Lanksto mechanizmo aukštis: 94 mm
- Tarpas tarp lanksto šakų: 60 mm
- Montavimo plokštės storis: 5 mm
- Lanksto šakos storis: 10 mm
- Prie sparno tvirtinamo elemento plotis: 40 mm
Apatinis vyris (didesnis):
- Montavimo plokštė (aukštis × plotis): 110 × 65 mm
- Montavimo angų atstumai vertikaliai: 85 mm
- Angų ašių atstumas nuo plokštės krašto: 40 mm
- Tarpas tarp lanksto šakų: 60 mm
- Montavimo plokštės storis: 5 mm
- Lanksto šakų storis: 10 mm
- Prie sparno tvirtinamo elemento plotis: 40 mm
Bendri matmenys:
- Sukimosi ašies atstūmimas nuo montavimo plokštės (reguliuojamas): 35–55 mm
- Tvirtinimo elemento angos ašies poslinkis: 20 mm
- Bendras komplekto ilgis (L): 220 mm
- Komplekto svoris: 5 kg
- EAN: 8028390517474
Komplektas skirtas montavimui prie plieninių ir betoninių stulpų. Cinkuoto plieno konstrukcija užtikrina atsparumą korozijai ir ilgalaikį naudojimą lauko sąlygomis. Dėl reguliuojamo sukimosi ašies atstūmimo (35–55 mm) montuotojas lanksčiai prisitaiko montavimą prie objekto sąlygų.
Techniniai duomenys
| Montavimo būdas | Įmūrijamas |
| Medžiaga | Plienas |
