Dromet žiedinė plėtimosi inkarinė varžtinė sąvarža PSRe M16x170/48 cinkuota
prekės nėra
pridėti į norų sąrašą
0
Aprašymas
Dromet žiedinis plėtimosi inkaras PSRe M16x170/48 cinkuotas
Žiedinis plėtimosi inkaras PSRe M16x170/48 iš Dromet markės yra plieninis mechaninis jungiklis, skirtas patvariam profilių, metalinių konstrukcijų, grotelių, turėklų, mašinų ir kitų objekto įrangos elementų tvirtinimui betoniniuose pagrinduose. Dėl žiedinės konstrukcijos su veržle ir poveržle užtikrina patikimą apkrovų perdavimą neįskeltame betone nuo klasės min. B20 (C16/20), gamtiniame akmenyje su tankia struktūra bei pilname plyte.
Inkaras turi Europos techninį įvertinimą ETA 05/0242, CE sertifikatą bei nacionalinį leidimą AT-15-7574/2008, kas patvirtina jo atitikimą saugumo reikalavimams ir leidžia naudoti atsakinguose konstrukciniuose jungimuose. Antikorozinė apsauga elektrolitinio cinko pavidalu apsaugo jungiklį nuo korozijos vidaus ir vidutiniškai drėgnose sąlygose.
Matmenys ir techniniai parametrai
- Žymėjimas: PSRe 16x170/48
- Sriegis: M16
- Gręžimo skersmuo (fi): 16 mm
- Bendras ilgis (L): 170 mm
- Tvirtinamo elemento storis (E): 48 mm
- Inkaravimo gylis (F): 110 mm
- Skylės gylis (D): 168 mm
- Medžiaga: konstrukcinis plienas, elektrolitinis cinkas
- Konstrukcija: žiedinė su veržle ir poveržle
- Svoris: 0,28 kg
- EAN: 5907518663800
- Pardavimo vienetas: vienetas

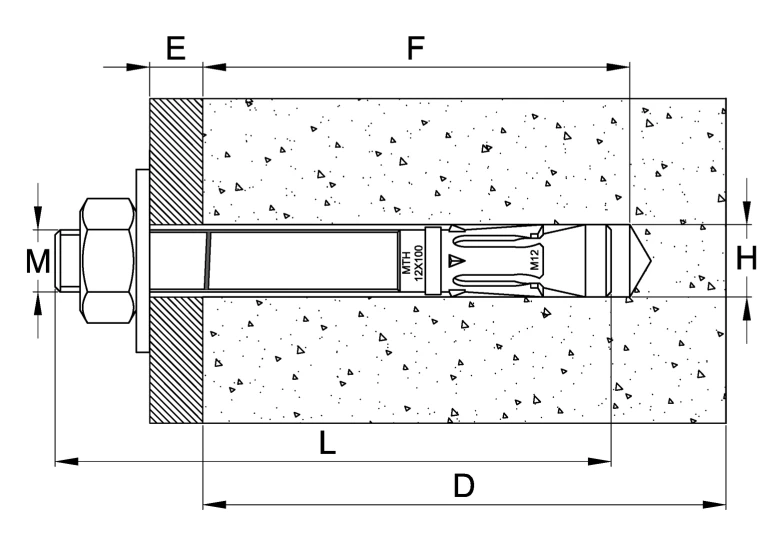

Montavimo schema parodo įtvirtinto betoniniame pagrinde inkaro pjūvį. Brėžinio žymėjimai atitinka pagrindinius montavimo matmenis: M – sriegio skersmuo, L – bendras inkaro ilgis, F – įtvirtinimo pagrinde gylis, E – tvirtinamo elemento storis (išsikišusi dalis), D – išgręžtos skylės gylis, H – montavimo skylės skersmuo.
Montavimo rekomendacijos
- Montavimo skylę gręžkite statmenai pagrindo plokštumai ir kruopščiai išvalykite ją nuo dulkių
- Jungiklį įveskite į skylę lengvais plaktuko smūgiais
- Montavimą atlikite naudodami dinamometrinį raktą — tai garantuoja teisingą priveržimo momentą
- Po inkaro išsiplėtimo poveržlė po veržle turi būti stipriai prispausta prie tvirtinamo elemento
- Techninio įvertinimo AT-15-7574/2008 nurodytų parametrų neleidžiama viršyti
Naudojimas fotovoltinėse instaliacijose: Žiedinis inkaras PSRe M16 puikiai tinka tvirtinant PV panelių atraminę konstrukciją prie betoninių pamatų, kojų ir juostų. M16 sriegis užtikrina aukštą jungties laikomąją galią, būtiną vėjo apkrovoms, veikiančioms antžemines instaliacijas ir plokščiuosius stogus.
Techniniai duomenys
| Sriegio tipas | M16 |
| Ilgis [mm] | 170 |
