Dromet žiedinė plėtimosi inkarinė varžtis PSRe M8x130/60 cinkuota
prekės nėra
pridėti į norų sąrašą
0
Aprašymas
Dromet žiedinis plėtimosi inkaras PSRe M8x130/60, plieninis, cinkuotas
Žiedinis inkaras PSRe 8x130/60 iš „Dromet“ – tai patikrintas sprendimas ilgalaikiam tvirtinimui montavimo profilių, metalinių konstrukcijų, grotelių, turėklų, mašinų ir kitų objektų įrangos elementų. Jis sukurtas nesuskilusio betono, min. B20, natūralaus akmens su tankia struktūra ir vientisos plytos pagrindams — tipiniams pagrindams, sutinkamiems saulės elektrinių, pramonės ir infrastruktūros statybose.
Žiedinė konstrukcija su veržle ir poveržle užtikrina patikimą išsiplėtimą montavimo angoje ir aukštą laikomąją galią. Inkaras pagamintas iš konstrukcinio plieno su antikorozine apsauga — elektrolitiniu cinkavimu, kuris garantuoja atsparumą korozijai vidaus ir vidutinio drėgnumo sąlygomis.
Sertifikatai ir aprobatos
Inkaras turi Europos techninį įvertinimą ETA 05/0242 ir CE sertifikatą, taip pat yra apimtas nacionalinės aprobatos AT-15-7574/2008. Todėl jį galima naudoti atsakinguose konstrukciniuose tvirtinimuose, kuriuose reikalaujama dokumentuota laikomoji galia ir atitiktis normoms.
Techniniai parametrai
- Žymėjimas: PSRe 8x130/60
- Sriegis: M8
- Gręžimo skersmuo (fi): 8 mm
- Bendras ilgis (L): 130 mm
- Tvirtinamo elemento storis (E): 60 mm
- Įleidimo gylis (F): 65 mm
- Angos gylis (D): 100 mm
- Medžiaga: konstrukcinis plienas, elektrolitinis cinkavimas
- Konstrukcija: žiedinė su veržle ir poveržle
- Svoris: 0,046 kg
- EAN: 5907518696792
- Pardavimo vienetas: vienetas

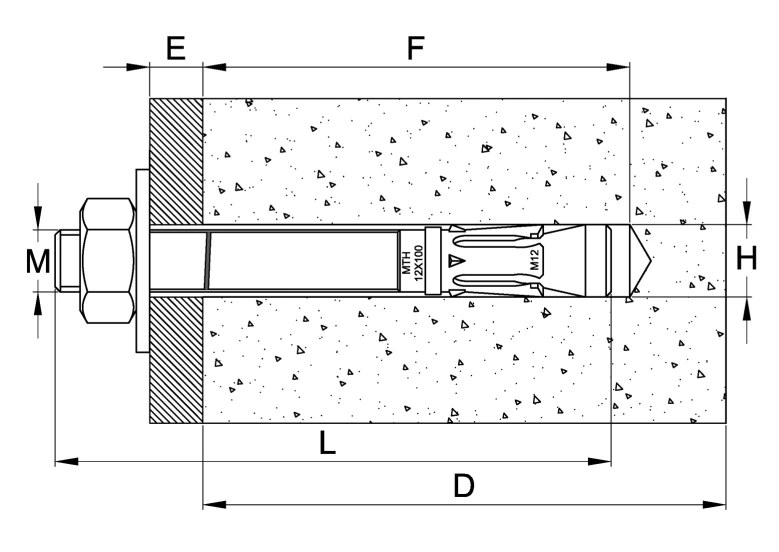

Montavimo schema ir matmenų žymėjimai
Skerspjūvio brėžinyje pavaizduotas taisyklingas inkaro įtvirtinimas betoniniame pagrinde. Pagrindiniai montavimo matmenys, pažymėti schemoje:
- M — inkaro sriegio skersmuo
- E — tvirtinamo elemento storis (atstumas nuo pagrindo paviršiaus iki veržlės)
- F — įleidimo gylis pagrinde
- L — bendras inkaro ilgis
- D — minimalus išgręžtos angos gylis
- H — išgręžtos angos skersmuo
Montavimo rekomendacijos
- Montavimo angą reikia gręžti statmenai pagrindo plokštumai ir kruopščiai išvalyti nuo dulkių
- Inkarą įstatyti į angą lengvai suduodant plaktuku
- Priveržti naudojant dinamometrinį raktą — neviršyti aprobatoje nurodyto sukimo momento
- Po inkaro išsiplėtimo poveržlė po veržle turi būti stipriai prispausta prie tvirtinamo elemento
- Montavimo ir laikomosios galios parametrai turi atitikti Techninę aprobatą AT-15-7574/2008 — jų neviršyti
Naudojimas saulės elektrinių instaliacijose
Inkaras PSRe M8 yra dažnai naudojamas montavimo komandų PV atraminių konstrukcijų tvirtinimui perdangose, sienose ir betoniniuose pamatuose. Dėl ETA ir CE sertifikavimo tai patikimas tvirtinimas, atitinkantis projektinius reikalavimus ir palengvinantis techninę instaliacijos priėmimą.
Techniniai duomenys
| Sriegio tipas | M8 |
| Ilgis [mm] | 130 |
