Dromet žiedinis plėtimosi inkaras PSRe M6x80/22, cinkuotas
prekės nėra
pridėti į norų sąrašą
0
Aprašymas
Dromet žiedinis įsprūdinis inkaras PSRe M6x80 mm cinkuotas
Žiedinis inkaras PSRe M6×80 „Dromet“ markės yra patikimas išsiplečiantis tvirtinimo elementas, skirtas ilgalaikiam profilių, metalinių konstrukcijų, grotelių, turėklų, mašinų ir kitų objekto įrangos elementų tvirtinimui betoninuose pagrinduose. Dėl žiedinės konstrukcijos su veržle ir poveržle užtikrinamas patikimas ir pakartojamas tvirtinimas — tai ypač svarbu montuojant fotovoltinius konstrukcijas, kur inkaravimo stabilumas lemia visos instaliacijos saugumą.
Inkaras turi Europos techninį įvertinimą ETA 05/0242, CE sertifikatą bei nacionalinį leidimą AT-15-7574/2008, kas patvirtina jo atitiktį normoms ir leidžia naudoti projektuose, kuriuose reikalaujami dokumentuoti laikomosios galios parametrai.
Leidžiami montavimo pagrindai
- Nesutrūkinėjęs betonas, min. B20 (C16/20)
- Natūralus akmuo su tankia struktūra
- Pilnavidurė plyta
Techniniai parametrai
- Žymėjimas: PSRe 6x80/22
- Sriegis: M6
- Gręžimo skersmuo (fi): 6 mm
- Bendras ilgis (L): 80 mm
- Tvirtinamo elemento storis (E): 22 mm
- Inkaravimo gylis (F): 55 mm
- Skylės gylis (D): 100 mm
- Medžiaga: konstrukcinis plienas, elektrolitinis cinkavimas
- Konstrukcija: žiedinė su veržle ir poveržle
- Svoris: 0,016 kg
- EAN: 5907518616813
- Pardavimo vienetas: vienetas

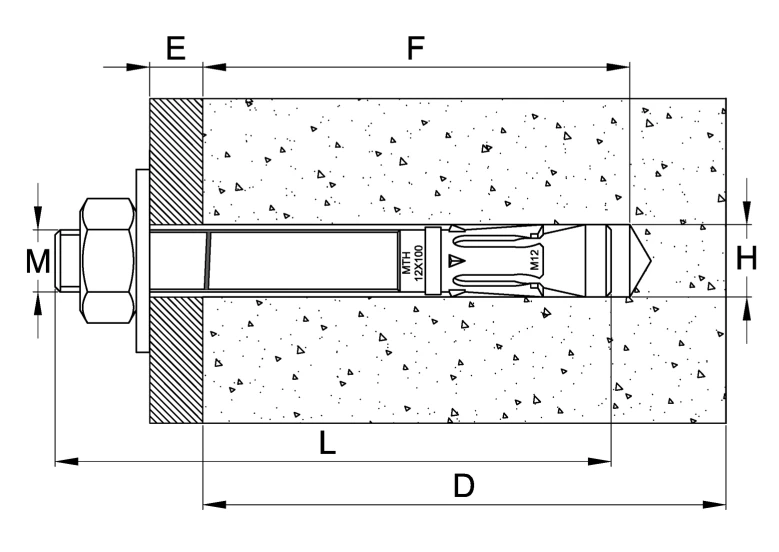

Montavimo schema ir matmenų žymėjimai
Skerspjūvio brėžinyje pavaizduotas inkaras, įtvirtintas betoniniame pagrinde, su pagrindiniais montavimo matmenimis: M – sriegio skersmuo, E – tvirtinamo elemento storis (išsikišimas), F – inkaravimo gylis, L – bendras inkaro ilgis, D – reikalaujamas skylės gylis, H – skylės skersmuo pagrinde.
Montavimo rekomendacijos
- Montavimo skylę gręžkite statmenai pagrindo plokštumai
- Išgręžtą skylę reikia išvalyti nuo dulkių ir nuolaužų
- Inkarą įkalkite lengvais plaktuko smūgiais
- Veržlę priveržkite dinamometriniu raktu
- Po inkaro išsiplėtimo poveržlė po veržle turi būti stipriai prispausta prie tvirtinamo elemento
- Parametrų, nurodytų Techniniame įvertinime AT-15-7574/2008, negalima viršyti
Techniniai duomenys
| Sriegio tipas | M6 |
| Ilgis [mm] | 80 |
