Fotovoltinių sistemų kabelis H1Z2Z2-K D klasė 10mm juodas
prekės nėra
pridėti į norų sąrašą
Aprašymas

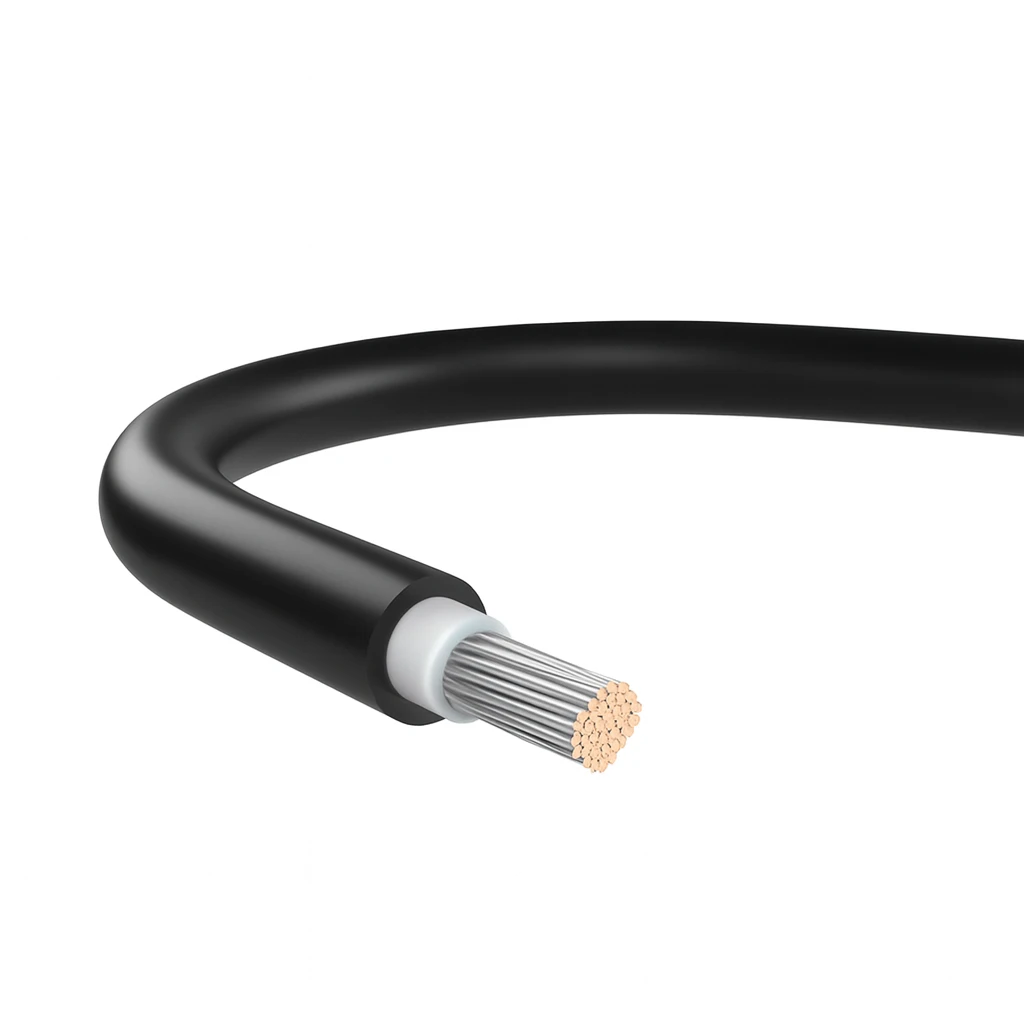

Saulės energijos kabelis H1Z2Z2-K 1x10 mm2 juodas – klasė Dca (CPR)
Fotovoltinis kabelis H1Z2Z2-K 1x10 mm2 juodos spalvos – tai patikimas kiekvienos saulės elektrinės elemento dalis. Dėl 10 mm2 skerspjūvio cinku dengtos varinės gyslos užtikrina mažus perdavimo nuostolius net ir ilguose kabelių trasose – nuo modulių eilių iki keitiklio.
Kabelis gaminamas pagal PN-EN 50618:2015-03 standartą ir klasifikuojamas kaip Dca pagal CPR reglamentą, todėl tinka naudoti tiek stogų, tiek didelėse antžeminėse elektrinėse.

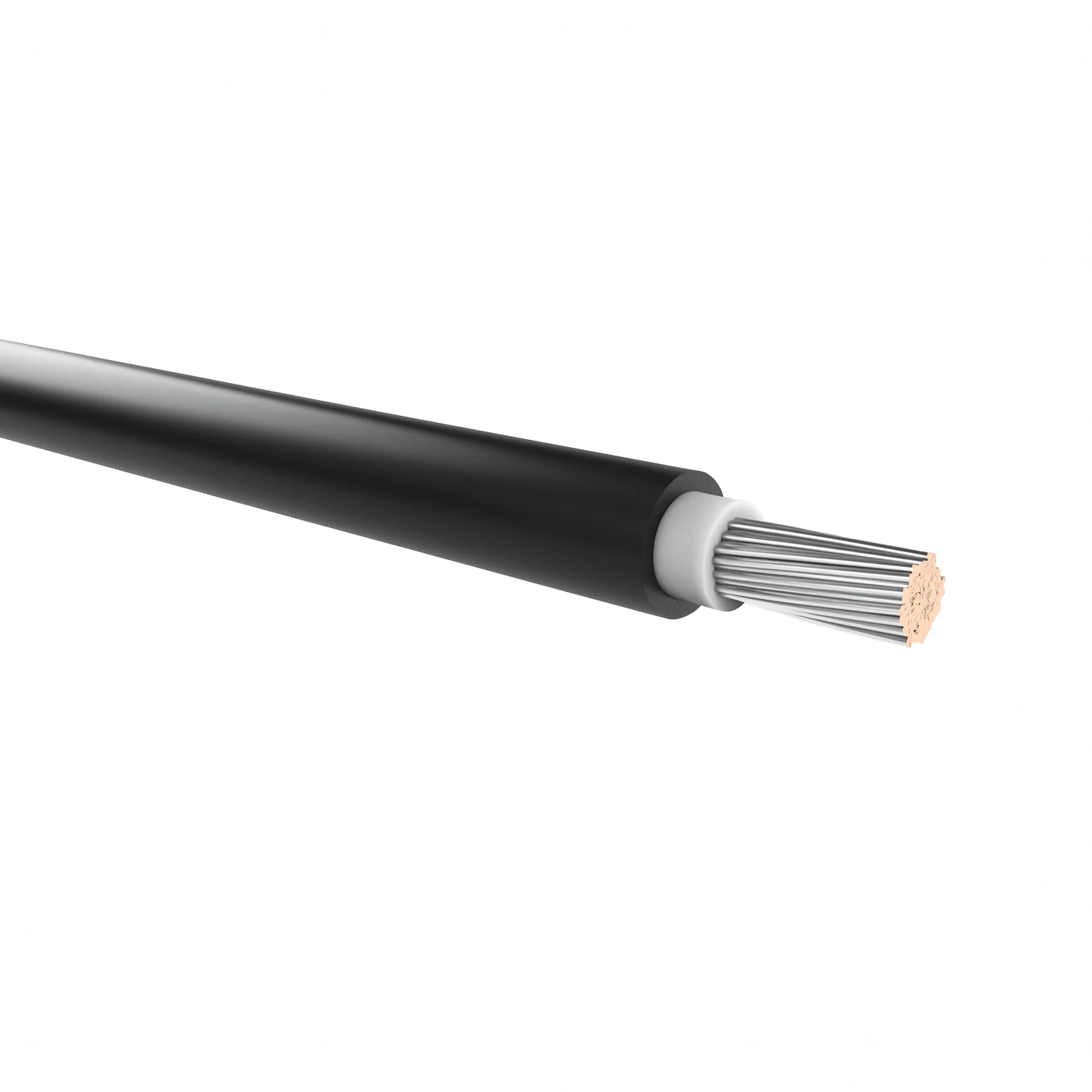

Kabelio konstrukcija
- Gysla: daugiagyslis cinku dengtas varinis, 5 klasė pagal PN-EN 60228 / DIN VDE 0295
- Izoliacija: tarpiškai susietas behalogeninis plastikas, balta spalva
- Išorinis apvalkalas: tarpiškai susietas behalogeninis plastikas, juoda spalva
- Maksimalus išorinis skersmuo: 8,8 mm
- Min. izoliacijos varža esant 20°C: 420 MΩ·km
Elektriniai parametrai
- Vardinė AC įtampa: U0/U = 1,0/1,0 kV
- Darbinė DC įtampa: 1,5 kV (1,8 kV) pagal EN 50618
- Bandymo įtampa: 6 500 V AC (50 Hz)
- Trumpojo jungimo temperatūra: +250°C (maks. 5 s)
Darbo sąlygos ir ilgaamžiškumas
- Darbo temperatūra: nuo -40°C iki +90°C (iki +120°C 20 000 val.)
- Minimali klojimo temperatūra: -25°C
- Min. lenkimo spindulys: 4 × išorinis skersmuo
- Atsparumas UV, ozonui ir atmosferos sąlygoms: pagal EN 50618
- Padidėjęs atsparumas hidrolizei, amoniakui, rūgštims ir šarmams
- Galimybė kloti žemėje: patvirtinta bandymais pagal UL 854 (Impact-Resistance ir Crushing-Resistance)
- Numatomas eksploatavimo laikotarpis: 25 metai
Gaisro sauga
Kabelis atitinka liepsnos atsparumo reikalavimus pagal EN 60332-1 ir IEC 60332-1. Degimo metu neišskiria agresyvių dūmų (atitiktis PN-EN 61034-2 ir PN-EN 60754-2), kas ypač svarbu stogų ir pastatų vidaus instaliacijose. Reakcijos į ugnį klasifikacija: Dca pagal PN-EN 50575 (CPR).
Pritaikymas
Kabelis H1Z2Z2-K 10 mm2 skirtas jungti fotovoltinių modulių, modulių eilių bei kabelių trasoms iki keitiklio. 10 mm2 skerspjūvis ypač gerai tinka ilgesnėms trasoms ir didesnėms darbo srovėms. Juoda spalva palengvina teigiamo poliaus (+) identifikavimą DC instaliacijos metu.
Papildomos galimybės: prieinama versija su CuSn laidų ekranu bei FeZn plieninių laidų šarvuote. Taip pat galima naudoti antigraužikų priemonę izoliacijoje, apsaugančią nuo graužikų ir termitų padarytų pažeidimų.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Paskirtis | Saulės DC |
| Skerspjūvis [mm²] | 10 |
| Spalva | Juoda |
| Laidininko medžiaga | Varis |
| CPR klasė | D |
| Apsauga nuo graužikų | Ne |
| Kabelio tipas | H1Z2Z2-K |
| Gamintojas | MG WIRES |
