Fotovoltinių sistemų kabelis H1Z2Z2-K klasė D 10mm raudonas
prekės nėra
pridėti į norų sąrašą
Aprašymas
Saulės kabelis H1Z2Z2-K 1x10 mm2 raudonas – klasė Dca (CPR)
Fotovoltinis kabelis H1Z2Z2-K 1x10 mm2 raudonos spalvos – tai patikimas kiekvienos saulės elektrinės elementas. Dėka cinku dengtos varinės gyslės, kurios skerspjūvis 10 mm2, užtikrina mažus perdavimo nuostolius net ilguose kabelių trasose – nuo modulių grandinių iki keitiklio.
Kabelis gaminamas pagal PN-EN 50618:2015-03 standartą ir klasifikuojamas kaip Dca pagal CPR reglamentą, todėl tinka naudoti tiek stogų, tiek didelėse antžeminėse elektrinėse.

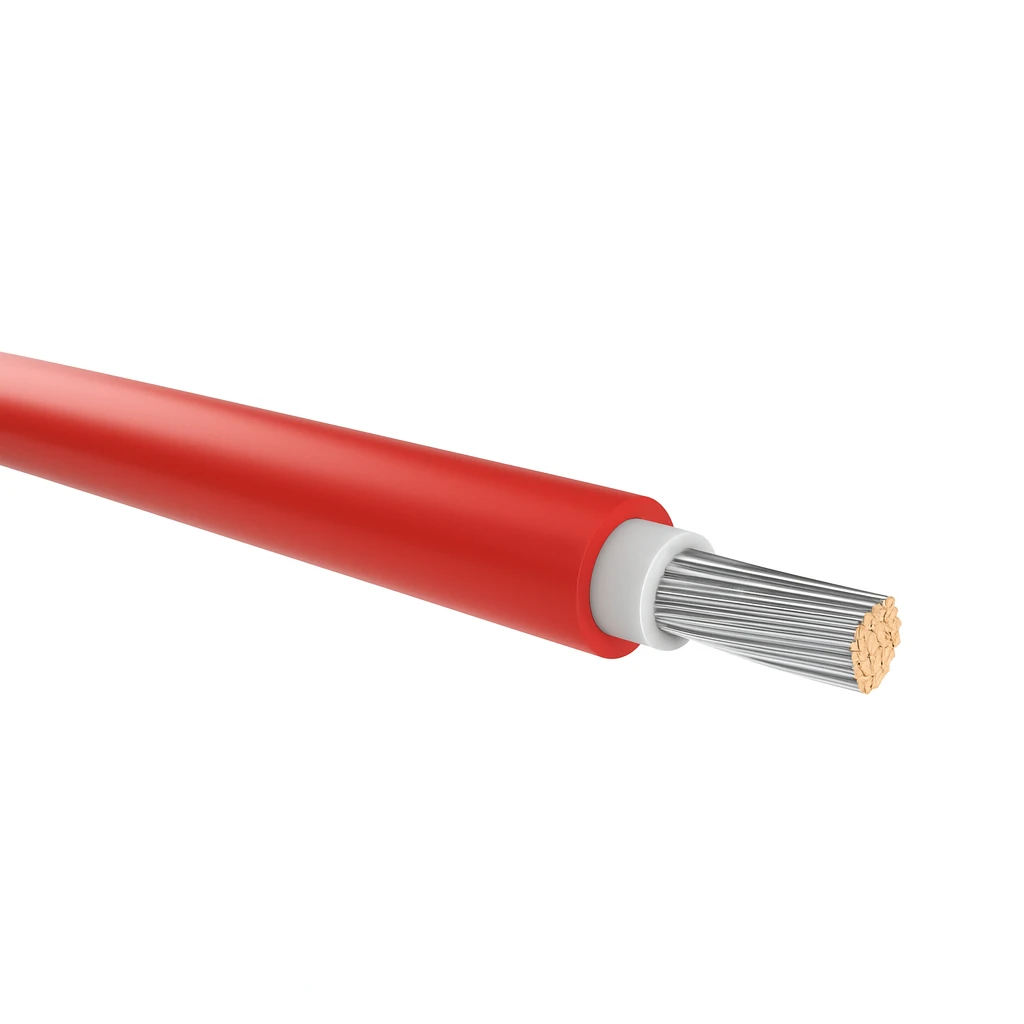

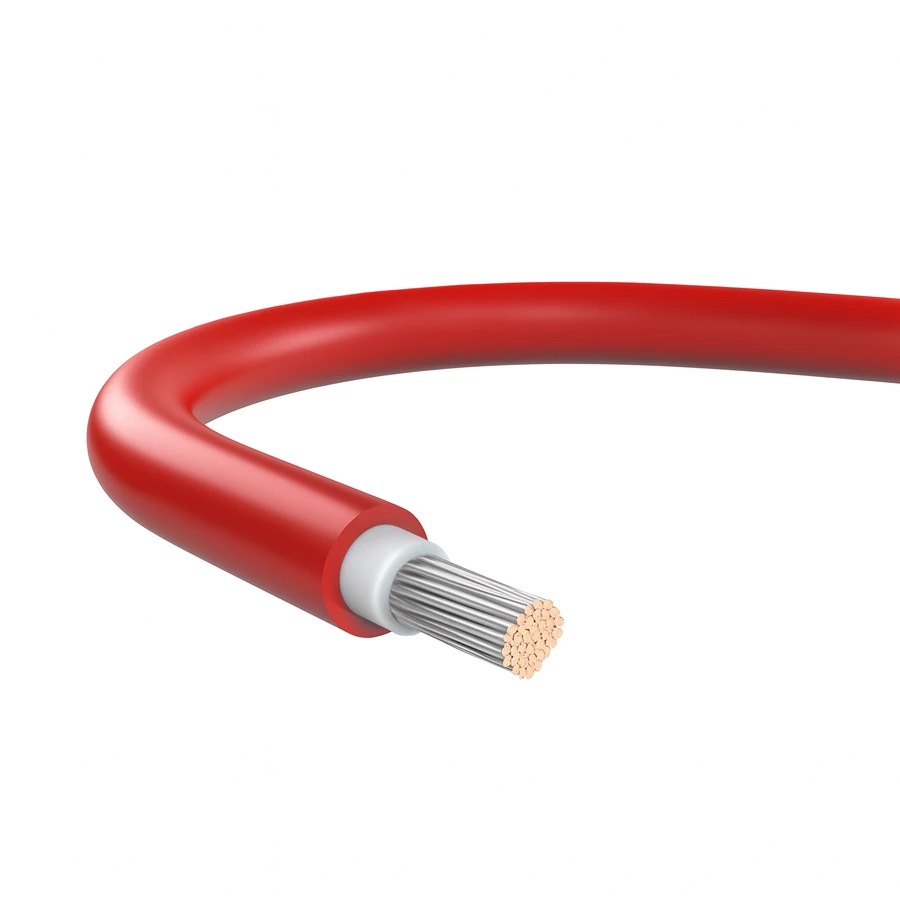

Kabelio konstrukcija
- Gysla: cinku dengta daugialaidė vario gysla, 5 klasė pagal PN-EN 60228 / DIN VDE 0295
- Izoliacija: tarpiškai susietas behalogeninis plastikas, balta spalva
- Išorinis apvalkalas: tarpiškai susietas behalogeninis plastikas, raudona spalva
- Maksimalus išorinis skersmuo: 8,8 mm
- Min. izoliacijos varža esant 20°C: 420 MΩ·km
Elektriniai parametrai
- Vardinė AC įtampa: U0/U = 1,0/1,0 kV
- Darbinė DC įtampa: 1,5 kV (1,8 kV) pagal EN 50618
- Bandymo įtampa: 6 500 V AC (50 Hz)
- Trumpojo jungimo temperatūra: +250°C (maks. 5 s)
Darbo sąlygos ir ilgaamžiškumas
- Darbo temperatūra: nuo -40°C iki +90°C (iki +120°C 20 000 val.)
- Minimali klojimo temperatūra: -25°C
- Min. lenkimo spindulys: 4 × išorinis skersmuo
- Atsparumas UV spinduliams, ozonui ir atmosferos sąlygoms: pagal EN 50618
- Padidėjęs atsparumas hidrolizei, amoniakui, rūgštims ir šarmams
- Galimybė kloti žemėje: patvirtinta bandymais pagal UL 854 (Impact-Resistance ir Crushing-Resistance)
- Numatomas eksploatacijos laikotarpis: 25 metai
Gaisro sauga
Kabelis atitinka liepsnos atsparumo reikalavimus pagal EN 60332-1 ir IEC 60332-1. Degimo metu neišskiria agresyvių dūmų (atitinka PN-EN 61034-2 ir PN-EN 60754-2), kas ypač svarbu stogų ir pastatų vidaus instaliacijose. Reakcijos į ugnį klasifikacija: Dca pagal PN-EN 50575 (CPR).
Pritaikymas
Kabelis H1Z2Z2-K 10 mm2 skirtas jungčių tarp fotovoltinių modulių, modulių grandinių bei kabelių trasų, vedančių iki keitiklio. 10 mm2 skerspjūvis ypač gerai tinka ilgesnėms trasoms ir didesnėms darbinėms srovėms. Raudona spalva palengvina teigiamo poliaus (+) identifikavimą DC instaliacijos metu.
Papildomos parinktys: prieinama versija su CuSn laidų ekranu bei FeZn plieninių laidų šarvuote. Taip pat galima pritaikyti antigraužikų priemonę izoliacijoje, apsaugančią nuo graužikų ir termitų padarytų pažeidimų.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Paskirtis | Saulės DC |
| Skerspjūvis [mm²] | 10 |
| Spalva | Raudona |
| Laidininko medžiaga | Varis |
| CPR klasė | D |
| Apsauga nuo graužikų | Ne |
| Kabelio tipas | H1Z2Z2-K |
| Gamintojas | MG WIRES |
