Galinis spaustukas H35 L50 - neapdorotas su įžeminimo kaiščiu
![[RDY] Galinis spaustukas H35 L50 - neapdorotas su įžeminimo kaiščiu PV-03-38 (1)](/environment/cache/images/productGfx_4546_500_500/RDY-Galinis-spaustukas-H35-L50---neapdorotas-su-izeminimo-kaisciu-PV-03-38-1.webp?overlay=1)
![[RDY] Galinis spaustukas H35 L50 - neapdorotas su įžeminimo kaiščiu PV-03-38 (1)](/userdata/public/gfx/4546/RDY-Galinis-spaustukas-H35-L50---neapdorotas-su-izeminimo-kaisciu-PV-03-38-1.png)
![[RDY] Galinis spaustukas H35 L50 - neapdorotas su įžeminimo kaiščiu PV-03-38 (2)](/userdata/public/gfx/4547/RDY-Galinis-spaustukas-H35-L50---neapdorotas-su-izeminimo-kaisciu-PV-03-38-2.webp)
![[RDY] Galinis spaustukas H35 L50 - neapdorotas su įžeminimo kaiščiu PV-03-38 (3)](/userdata/public/gfx/4548/RDY-Galinis-spaustukas-H35-L50---neapdorotas-su-izeminimo-kaisciu-PV-03-38-3.png)
![[RDY] Galinis spaustukas H35 L50 - neapdorotas su įžeminimo kaiščiu PV-03-38 (4)](/userdata/public/gfx/4549/RDY-Galinis-spaustukas-H35-L50---neapdorotas-su-izeminimo-kaisciu-PV-03-38-4.png)
prekės nėra
pridėti į norų sąrašą
Aprašymas

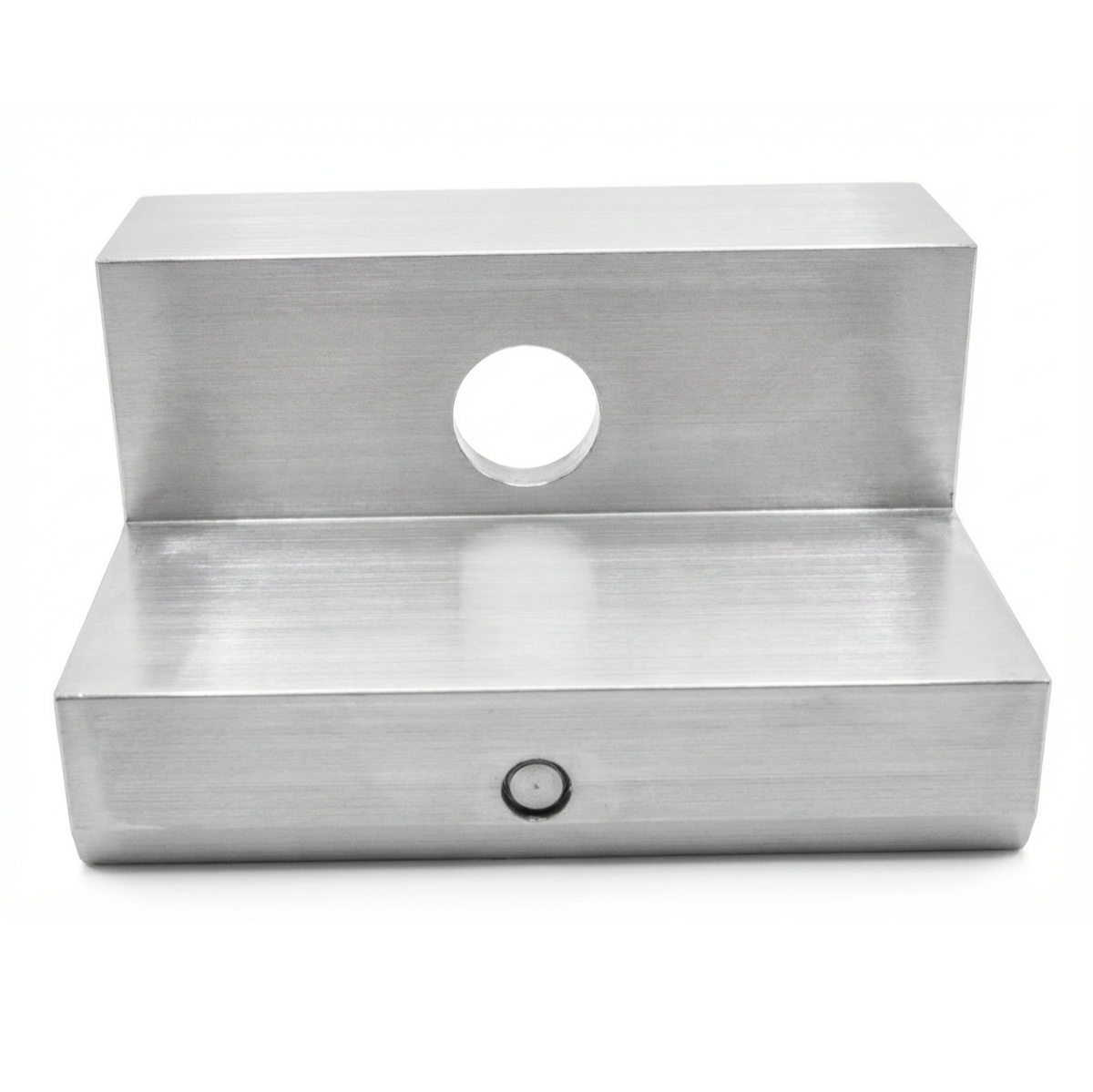

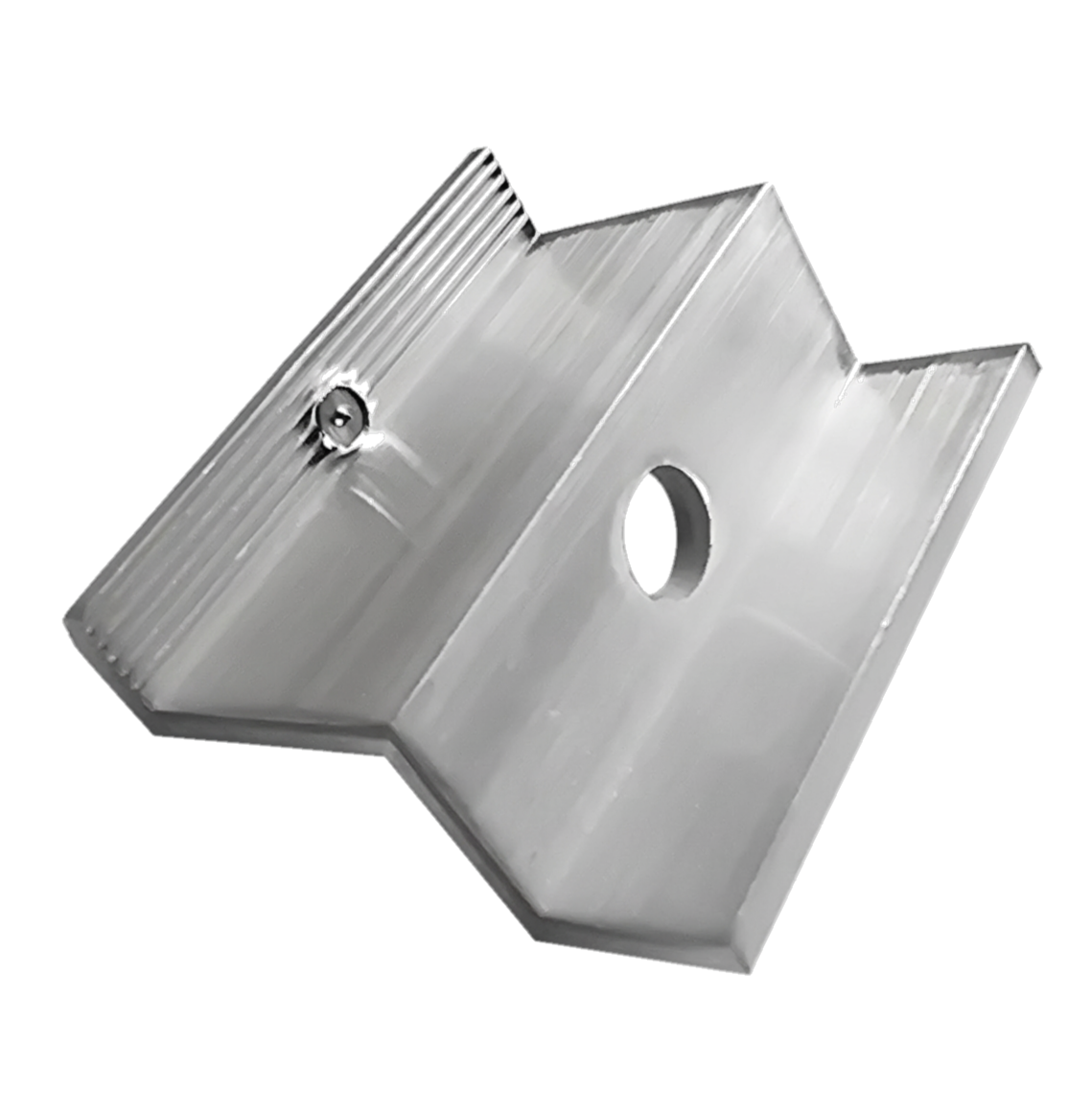

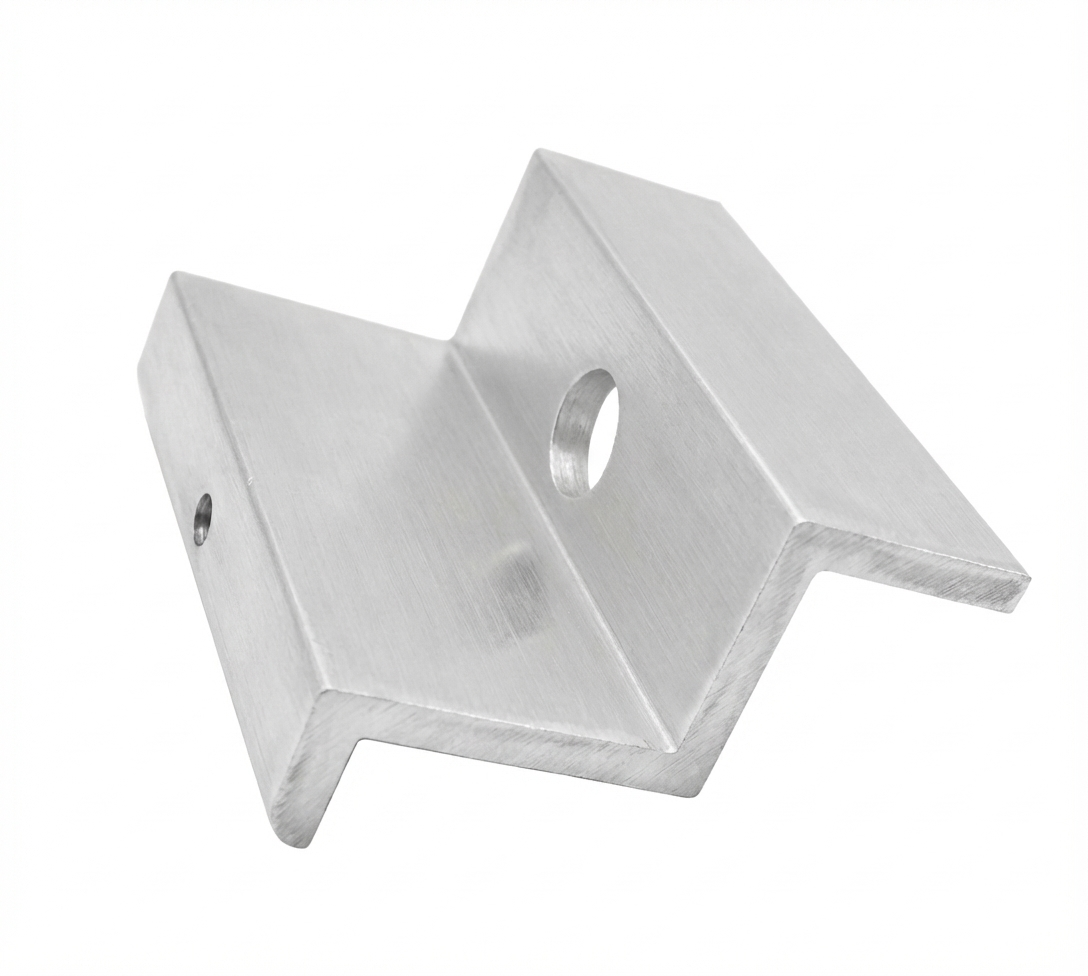

Galinė spaustuvo jungtis H35 L50 - neapdorota su įžeminimo kaiščiu
Galinė prispaudžiamoji jungtis H35 su įžeminimo kaiščiu yra profesionalus montavimo elementas, skirtas fotovoltinių modulių su 35 mm aukščio rėmeliu tvirtinimui. Pagaminta iš aukštos kokybės aliuminio lydinio 6063-T66, užtikrina patvarų ir saugų saulės baterijų tvirtinimą ant laikančiosios konstrukcijos. Elemento paviršius lieka neapdorotas, be papildomų apsauginių dangų, kas leidžia tiksliai ir patikimai išlyginti potencialus tarp instaliacijos elementų.
Išskirtinė šios jungties savybė yra integruotas įžeminimo kaištis, kuris leidžia greitai ir efektyviai išlyginti potencialus tarp fotovoltinio modulio ir laikančiosios konstrukcijos. Veržlę užsukant, kaištis prasiskverbia pro anoduotą rėmelio sluoksnį, užtikrindamas jungties tęstinumą. Toks sprendimas ne tik palengvina montavimą – panaikindamas poreikį naudoti papildomas įžeminimo poveržles – bet ir gerokai sutrumpina įrengimo laiką bei siūlo aukštą visos sistemos saugumo ir efektyvumo lygį.
Šis inovatyvus sprendimas palaiko žaibosaugos ir įtampos apsaugos sistemas, ypač naudingos fotovoltinėse sistemose. Galinė jungtis su įžeminimo kaiščiu idealiai tinka atskirai montuojamiems arba kraštinėse pozicijose eilėje esantiems moduliams.

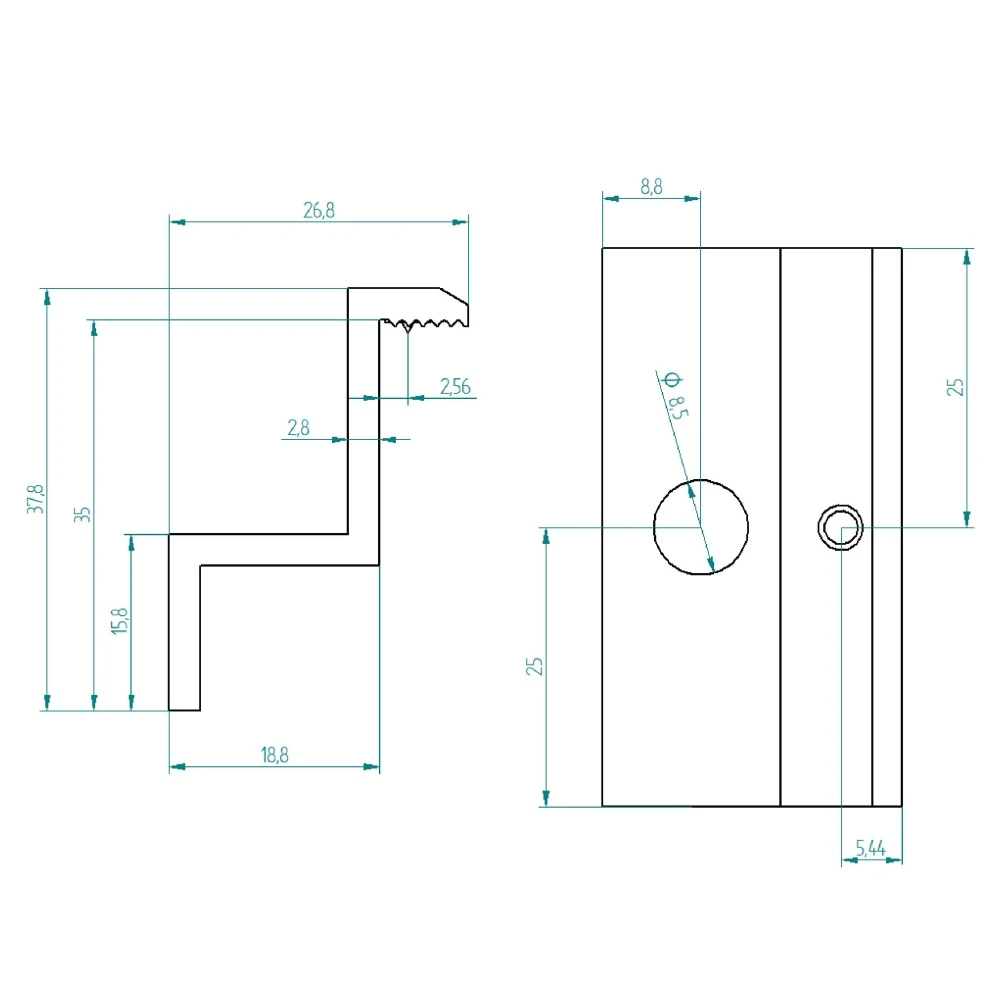

Techniniai duomenys
- Modulio rėmelio aukštis: 35 mm
- Bendras aukštis: 37,8 mm
- Montavimo angos skersmuo: 8,5 mm (M8)
- Medžiaga: aliuminis 6063-T66
- Apdaila: neapdorota
- Rekomenduojamas veržimo momentas: vertė priklauso nuo fotovoltinio modulio gamintojo dokumentacijos
- Naudojami varžtai: M8
Pritaikymas Galinė prispaudžiamoji jungtis yra svarbus tvirtinimo elementas saulės modulių instaliacijos sistemose – naudojama kraštinių modulių eilėje tvirtinimui prie aliuminio profilio. Gaminys skirtas saulės modulių montavimui ant plokščių ir nuožulnių stogų. Naudokite galinę jungtį modulių tvirtinimui kiekvienos eilės pradžioje ir pabaigoje. Tarp gretimų modulių eilėje reikia naudoti vidurines jungtis.
Suderinamumas
- Aliuminio profiliai, pritaikyti šešiakampiams varžtams
- Aliuminio profiliai T tipo varžtams
- Trapecinio profilio konstrukcijos stogams iš trapecinio skardo
Privalumai
- Aukštos kokybės medžiaga – pagaminta iš aliuminio 6063-T66, pasižymi dideliu atsparumu oro sąlygoms
- Ilgaamžiškumas – aukšta gamybos kokybė garantuoja patvarų fotovoltinių modulių konstrukcijos tvirtinimą
- Atsparumas korozijai – atspari išorinių veiksnių poveikiui ir korozijai
- Mechaninis stiprumas – atspari smūgiams ir mechaniniams pažeidimams
- Integruotas įžeminimas – įžeminimo kaištis panaikina poreikį naudoti įžeminimo poveržles, kas sutrumpina laiką ir padidina montavimo patogumą
- Potencialų išlyginimas – užtikrina elektrinės sąlyčio tęstinumą tarp modulio ir laikančiosios konstrukcijos
- Ideali atskiriems moduliams – puikus sprendimas atskirai montuojamiems arba kraštinėse pozicijose eilėje esantiems moduliams
Montavimo nurodymai
- Pritvirtinkite jungtį prie montavimo bėgelio naudodami slankiąją įvorę ir M8 varžtą
- Įdėkite kraštinį fotovoltinį modulį į jungties sritį, įsitikindami, kad įžeminimo kaištis liečia modulio rėmelį
- Užsukite varžtą pagal fotovoltinio modulio gamintojo rekomendacijas
- Kiekvienai modulių eilei reikia mažiausiai keturių galinių jungčių – dviejų pradžioje, dviejų eilės pabaigoje
- Nenaudokite anoduotų ar lakuotų galinių jungčių su kaiščiu. Tokiu atveju naudokite galinę jungtį be kaiščio ir specialią kontaktinę plokštelę, montuojamą tarp modulio rėmelio ir aliuminio profilio
Pakuotės turinys Galinė prispaudžiamoji jungtis H35 su įžeminimo kaiščiu. Dėmesio: varžtus, veržles ir slankiąsias įvores reikia įsigyti atskirai.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Spaustuko tipas | Kraštinė |
| Panelės storis [mm] | 35 |
| Spalva | Sidabrinė |
| Įžeminimo kaištis | Taip |
| Papildoma įranga | Be priedų |
