Kozza KE 100 – U profilis visai stiklo balustradai 5000 mm tamsiai pilkas
prekės nėra
pridėti į norų sąrašą
Aprašymas

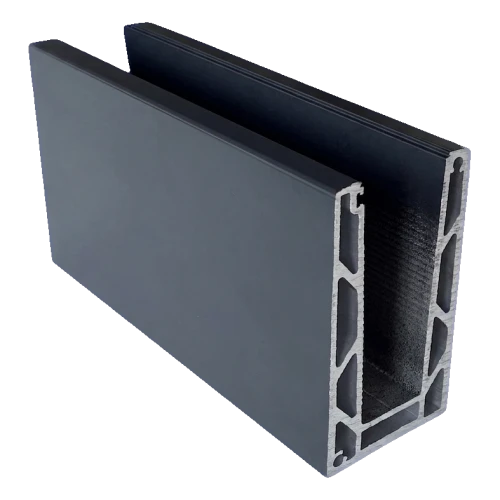

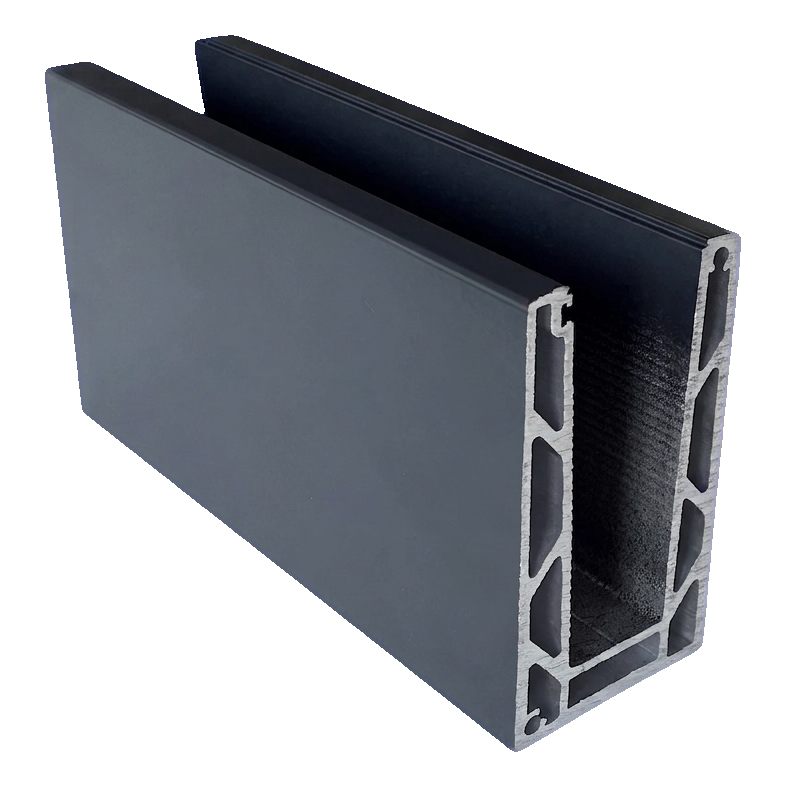

Kozza KE 100 – aliuminio U profilis stiklinėms balustradėms 5000 mm tamsiai pilkas
Kamerinis U tipo profilis iš Kozza KE 100 serijos yra profesionalus sprendimas stiklinių balustradų montavimui su tvirtinimu iš viršaus. Pagamintas iš aukštos kokybės aliuminio EN AW 6063, užtikrina stabilų ir saugų stiklo fiksavimą, kurio storis nuo 12 iki 21,52 mm — nereikalauja papildomų maskuojamų profilių. Plokščioji sistema, sukurta bendradarbiaujant su architektais ir vykdytojais, sujungia minimalistinio apdailinio estetiką su aukštu atsparumu apkrovoms.
Profilis tamsiai pilkos spalvos puikiai dera su šiuolaikine gyvenamųjų, viešbučių ir biurų pastatų architektūra. Dėka GLASSMOVE sistemos montavimas vyksta sklandžiai ir nereikalauja specializuotų įrankių, kas realiai sutrumpina realizavimo laiką statybvietėje.
Techninė specifikacija
- Serija: Kozza KE 100
- Medžiaga: aliuminis EN AW 6063
- Sistema: plokščioji, tvirtinimas iš viršaus
- Profilio ilgis: 5000 mm
- Profilio plotis: 60 mm
- Profilio aukštis: 110 mm
- Vidinio plyšio plotis (stiklui): 30 mm
- Pagrindo aukštis: 15 mm
- Stiklo storio diapazonas: 12 – 21,52 mm
- Maksimalus stiklo aukštis: 120 cm
- Spalva: tamsiai pilka (dažyta)
- Svoris: 23 kg
- EAN: 5903313208109

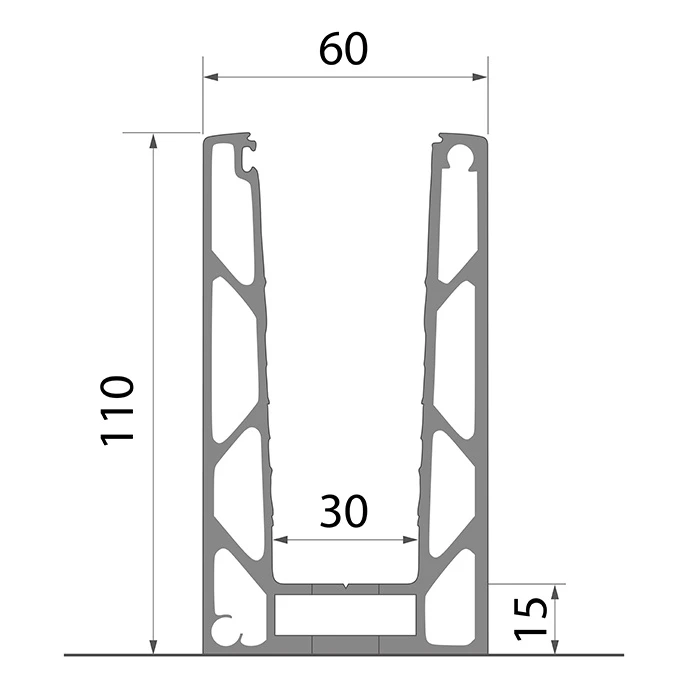

Profilio matmenys ir skerspjūvis

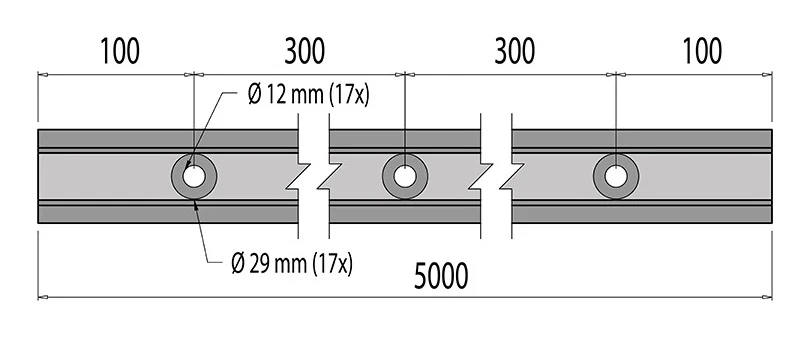

Profilis turi 17 montažinių skylių, tolygiai išdėstytų per visą 5000 mm ilgį. Pereinamosios skylės yra Ø 12 mm skersmens su Ø 29 mm įgilinimais. Skylių ašių atstumas yra 300 mm, o atstumas nuo profilio krašto iki pirmos ir paskutinės skylės ašies yra 100 mm.

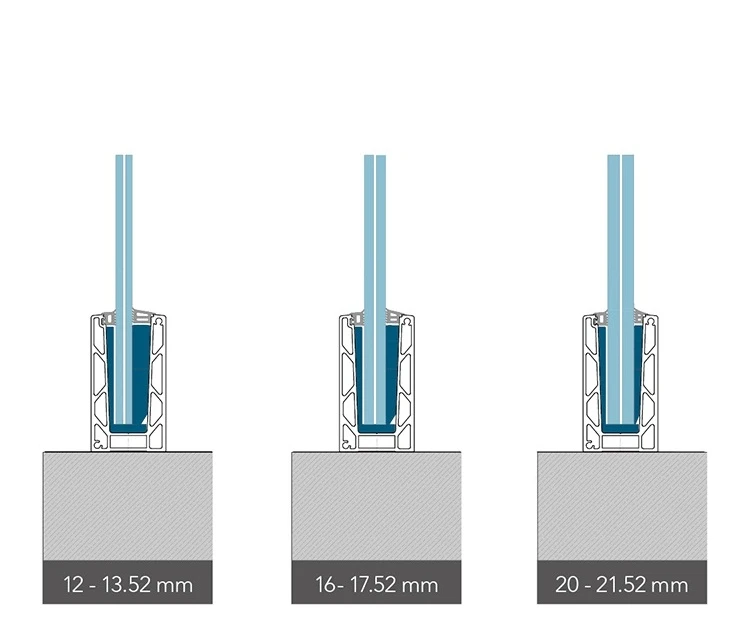

Suderinamumas su stiklo storiais
Profilis KE 100 palaiko tris stiklo storių diapazonus, kas užtikrina universalų pritaikymą:
- 12 – 13,52 mm — grūdintas viensluoksnis arba laminuotas stiklas
- 16 – 17,52 mm — laminuotas saugos stiklas
- 20 – 21,52 mm — laminuotas padidinto atsparumo stiklas
Maksimalus leistinas profilyje montuojamo stiklo lapo aukštis yra 120 cm.
Tvirtinimo būdas
Profilis montuojamas iš viršaus ant paruošto pagrindo. Tvirtinimo gylis yra 20 mm. Tvirtinimo iš viršaus sistema eliminuoja prieigos iš šono poreikį, kas palengvina montavimą balkonų, terasų ir laiptų kraštuose. Profilis tvirtinamas šriegais per 17 gamykliškai paruoštų skylių.

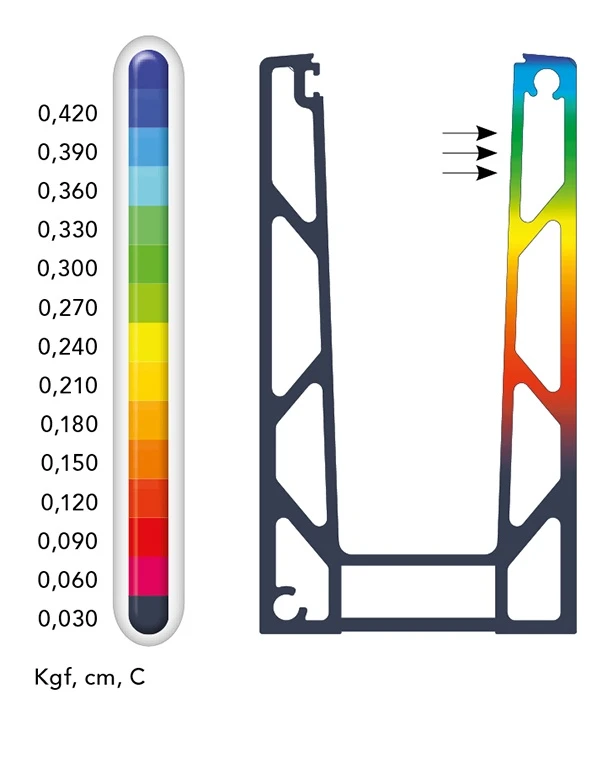

Atsparumas apkrovoms ir stiprumo analizė
Profilis, kurio pagrindo ilgis 1 m, esant horizontaliai apkrovai iki 500 kg (5000 N·t), išlaiko aukštą standumą ir minimalius poslinkius. Baigtinių elementų metodo (FEM) analizė patvirtina, kad maksimalūs poslinkių dydžiai esant vėjo apkrovai telpa 0,030 iki 0,420 Kgf/cm diapazone — didžiausi deformacimai atsiranda viršutinėje profilio dalyje (prie spaustuvo krašto), tuo tarpu pagrindas lieka praktiškai nejudrus.
Maksimalios vėjo ir smūgio apkrovos
Žemiau pateiktoje lentelėje nurodytos leistinosios KE serijos apkrovų vertės priklausomai nuo stiklo storio ir aukščio:
| KE serija | Stiklas 12-13.52 mm | Stiklas 16-17.52 mm | Stiklas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stiklas aukšt. 1.0 m | Stiklas aukšt. 1.2 m | Stiklas aukšt. 1.0 m | Stiklas aukšt. 1.2 m | Stiklas aukšt. 1.0 m | Stiklas aukšt. 1.2 m | |||||||
| Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | |
| KE 100 | ||||||||||||
Techniniai duomenys
| Medžiaga | Aliuminis |
