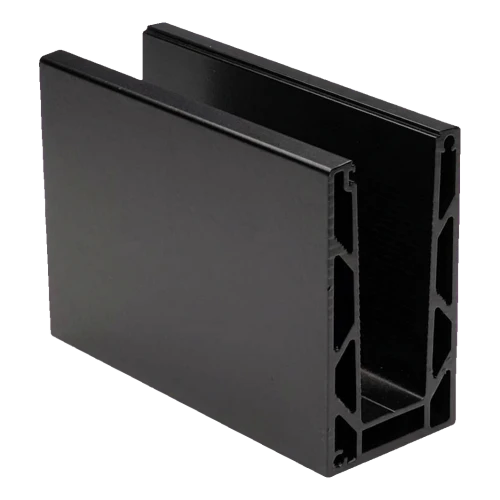

Kozza KE 100 – U profilis visiškai stiklinėms turėklams 5000 mm juodas, tvirtinimas iš viršaus
prekės nėra
pridėti į norų sąrašą
Aprašymas

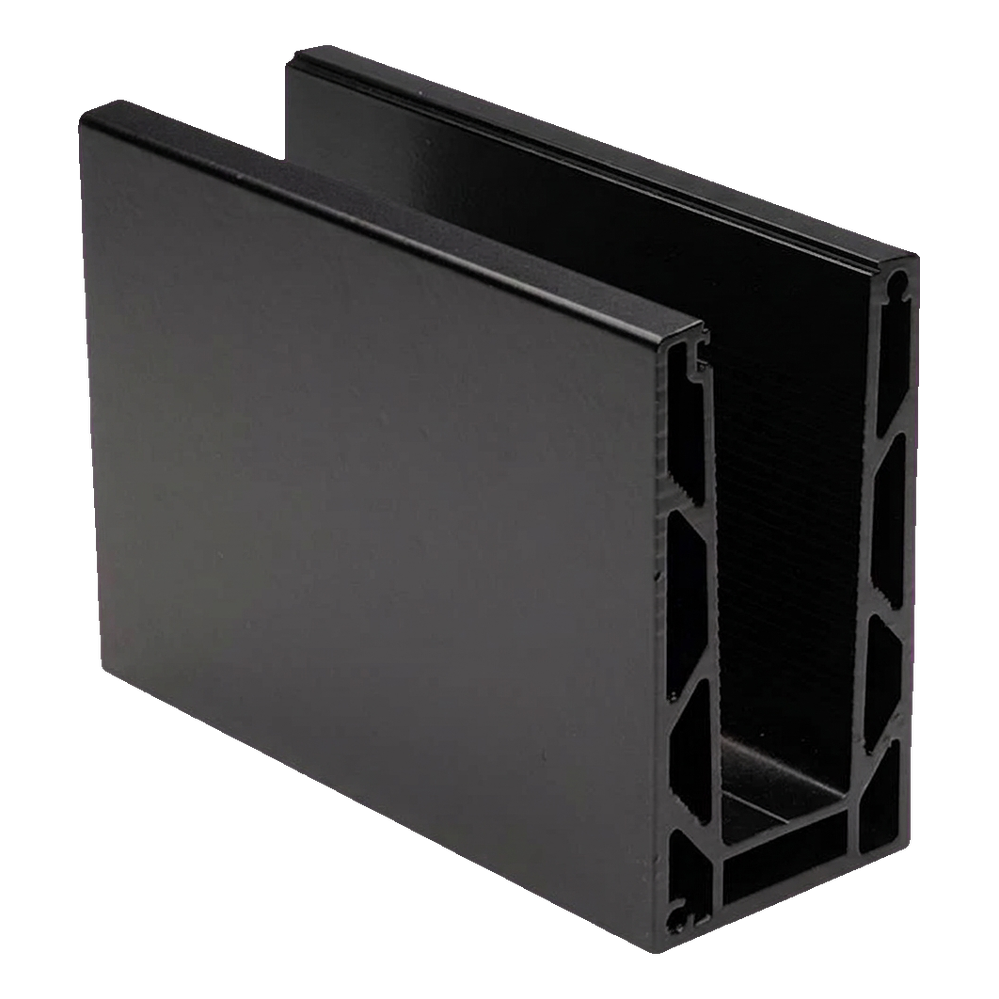

Kozza KE 100 – aliuminio U profilis visiškai stikliniams turėklams 5000 mm juodas
Kamerinis U tipo profilis visiškai stikliniams turėklams iš Kozza KE 100 serijos yra sprendimas, sukurtas pagal architektų reikalavimus ir skirtas profesionaliems projektams — nuo gyvenamųjų erdvių iki komercinių objektų, tokių kaip viešbučiai ir prekybos centrai. Montuojamas iš viršaus (plokščioji sistema), užtikrina estetišką ir saugų grūdinto stiklo storumu nuo 12 iki 21,52 mm įtaisymo būdą be matomų tvirtinimo elementų.
5000 mm ilgio profilis tiekiamas su gamykloje išgręžtais 17 montavimo skylių (Ø 12 mm su įduba Ø 29 mm), išdėstytų kas 300 mm — tai žymiai pagreitina montavimą statybvietėje. Juodos spalvos miltelinio dažymo apdaila suteikia turėklams modernų, minimalistinį charakterį, puikiai derinantį su tamsiais langų rėmais ir interjero apdailos elementais.

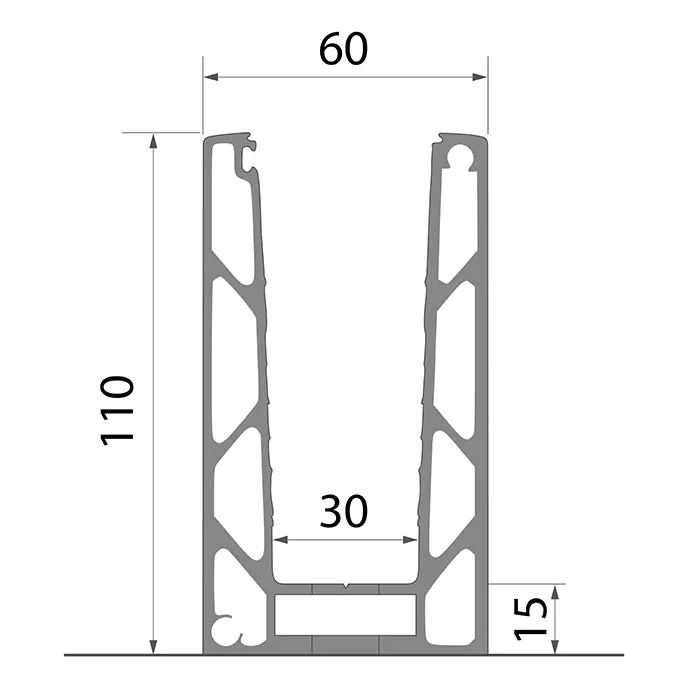

Techniniai profilio parametrai
- Serija: KE 100
- Profilio ilgis: 5000 mm
- Išorinis plotis: 60 mm
- Aukštis: 110 mm
- Vidinio kanalo plotis: 30 mm
- Pagrindo aukštis: 15 mm
- Stiklo storio diapazonas: 12–21,52 mm
- Maksimalus stiklo aukštis: 120 cm
- Montavimo sistema: plokščioji, tvirtinimas iš viršaus
- Medžiaga: aliuminis EN AW 6063
- Spalva: juoda (dažyta milteliais)
- Svoris: 23 kg
- EAN: 5903313208277

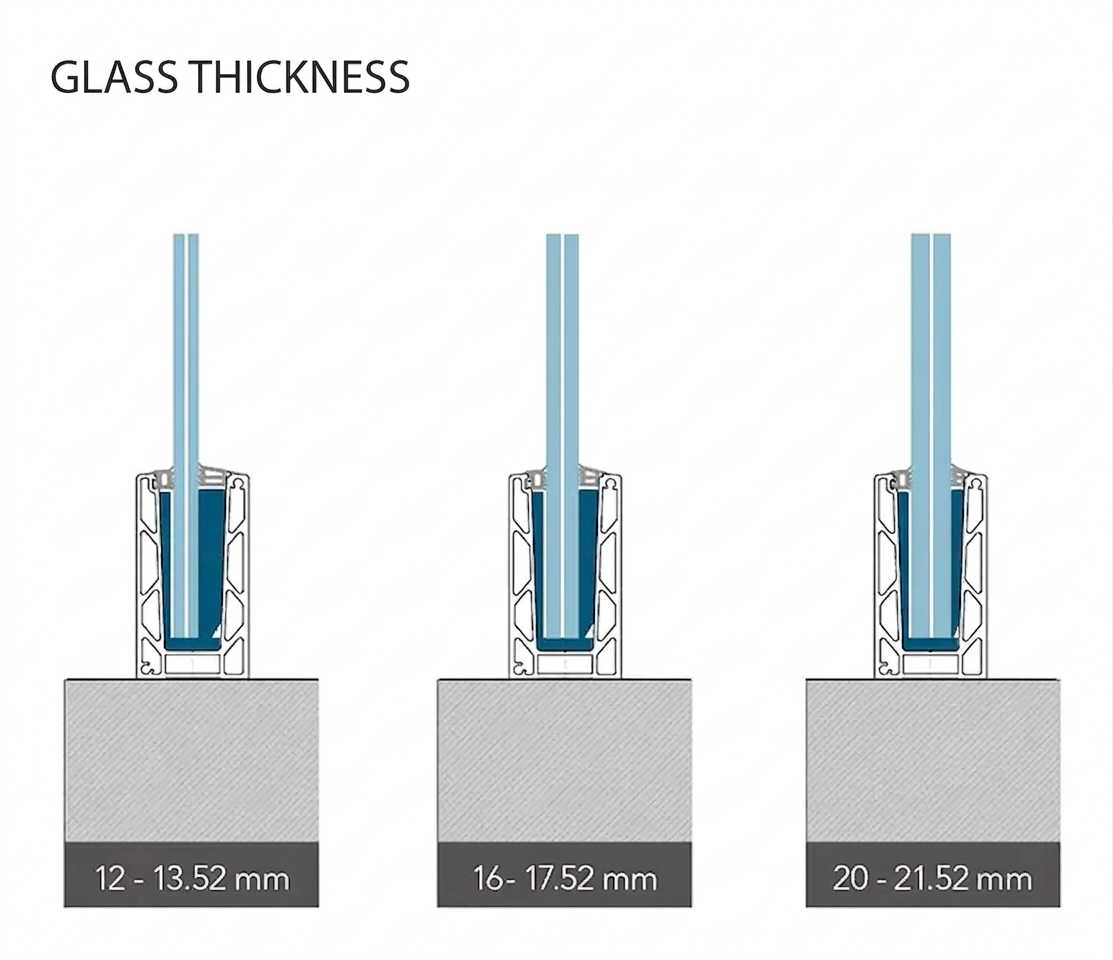

Suderinamumas su stiklo storiais
KE 100 profilis aptarnauja tris stiklo plokščių storių diapazonus, leidžiančius pritaikyti sprendimą prie projekto reikalavimų ir galiojančių saugos normų:
- Stiklas 12–13,52 mm — standartinės grūdintos ir laminuotos VSG plokštės
- Stiklas 16–17,52 mm — padidinto atsparumo laminuotos plokštės
- Stiklas 20–21,52 mm — storos laminuotos plokštės didelio apkrovimo taikymams

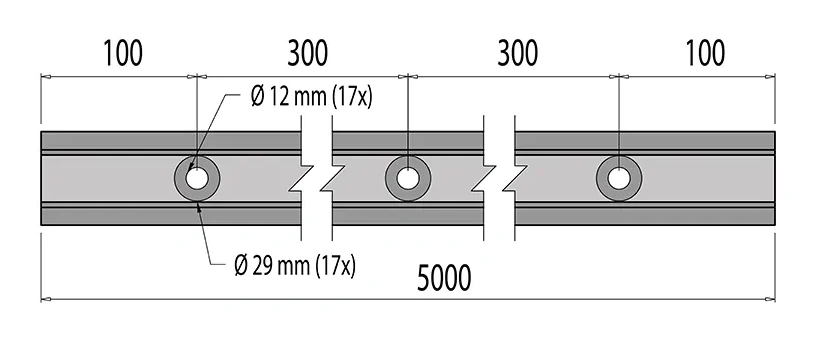

Montavimo skylių matmenys ir išdėstymas
Profilis turi 17 skylių skersmeniu Ø 12 mm su įdubomis Ø 29 mm, leidžiančiomis paslėpti varžto galvutę. Skylės išdėstytos simetriškai išilgai profilio ašies:
- Atstumas nuo krašto iki pirmos skylės: 100 mm
- Atstumas tarp skylių: 300 mm
- Atstumas nuo paskutinės skylės iki krašto: 100 mm
- Bendras profilio ilgis: 5000 mm
Tvirtinimo būdas ir montavimas
Profilis montuojamas iš viršaus prie pagrindo plokštumos (pvz., lubos, atika, balkono kraštas). Tvirtinimas atliekamas varžtais per gamykloje paruoštas skyles su įdubomis. Išsikišanti profilio dalis (20 mm žemiau pagrindo) įstatoma į paruoštą pagrindą, užtikrinant stabilų ir patvarų sujungimą.

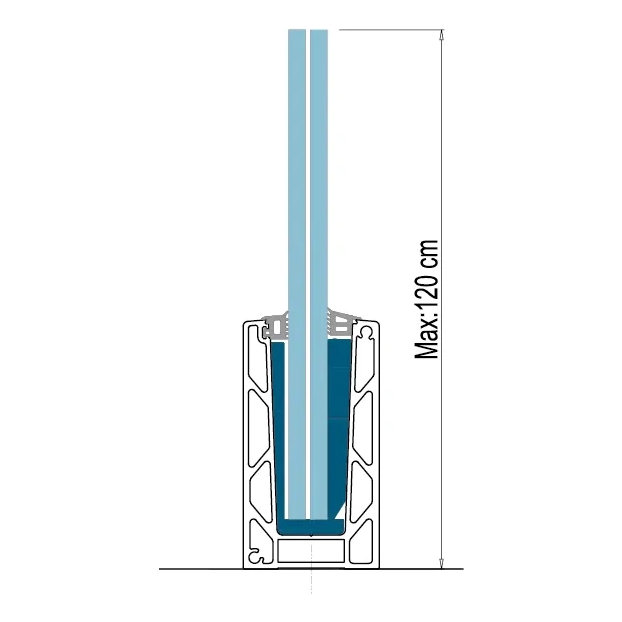

Maksimalus stiklo aukštis
KE 100 profilis leidžia montuoti stiklo plokštes maksimaliu 120 cm (1,2 m) aukščiu. Šiame aukštyje profilis išlaiko pilną laikomąją galią ir stabilumą, ką patvirtina vėjo apkrovos ir smūgio bandymų rezultatai atskiriems stiklo storiams.

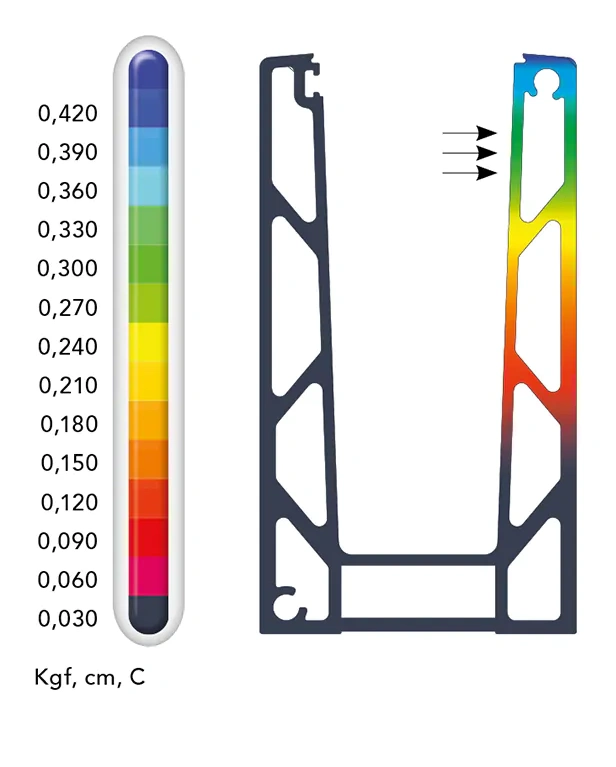

Profilio atsparumo analizė
Baigtinių elementų metodu (BEM) atliktų poslinkių analizės rezultatai patvirtina aukštą konstrukcijos standumą. Simuliacija atlikta 1 m pagrindo ilgio profiliui, esant horizontaliam apkrovimui žemiau 500 kg (5000 N), nuo pagrindo iki aukščiausio profilio taško. Maksimalus poslinkis viršutiniame profilio krašte telpa į leistinas ribas (verčių skalė nuo 0,030 iki 0,420 Kgf, cm, C), garantuojant turėklų naudojimo saugumą.
Maksimalūs vėjo ir smūgio apkrovimai — KE serija
| KE serija | Stiklas 12–13,52 mm | Stiklas 16–17,52 mm | Stiklas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 m aukščio stiklas | 1,2 m aukščio stiklas | 1,0 m aukščio stiklas | 1,2 m aukščio stiklas | 1,0 m aukščio stiklas | 1,2 m aukščio stiklas | |||||||
| Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | ||
Techniniai duomenys
| Priedų tipas | U profilis |
| Medžiaga | Aliuminis |
