Kozza KE 105 – L tipo aliuminio profilis stiklinių turėklų sistemoms 5000 mm
prekės nėra
pridėti į norų sąrašą
Aprašymas
Kozza KE 105 – L formos aliuminio profilis visiškai stiklinėms turėklas 5000 mm, išilginis tvirtinimas iš viršaus

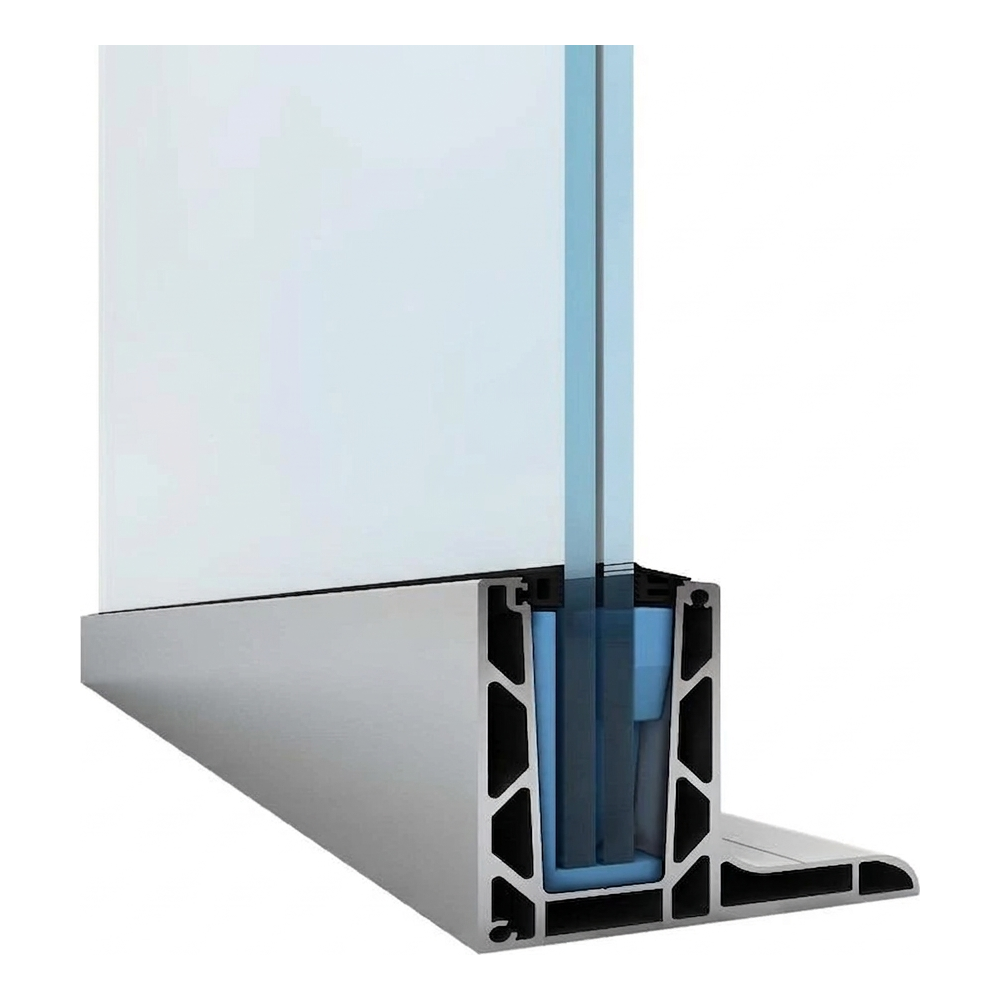

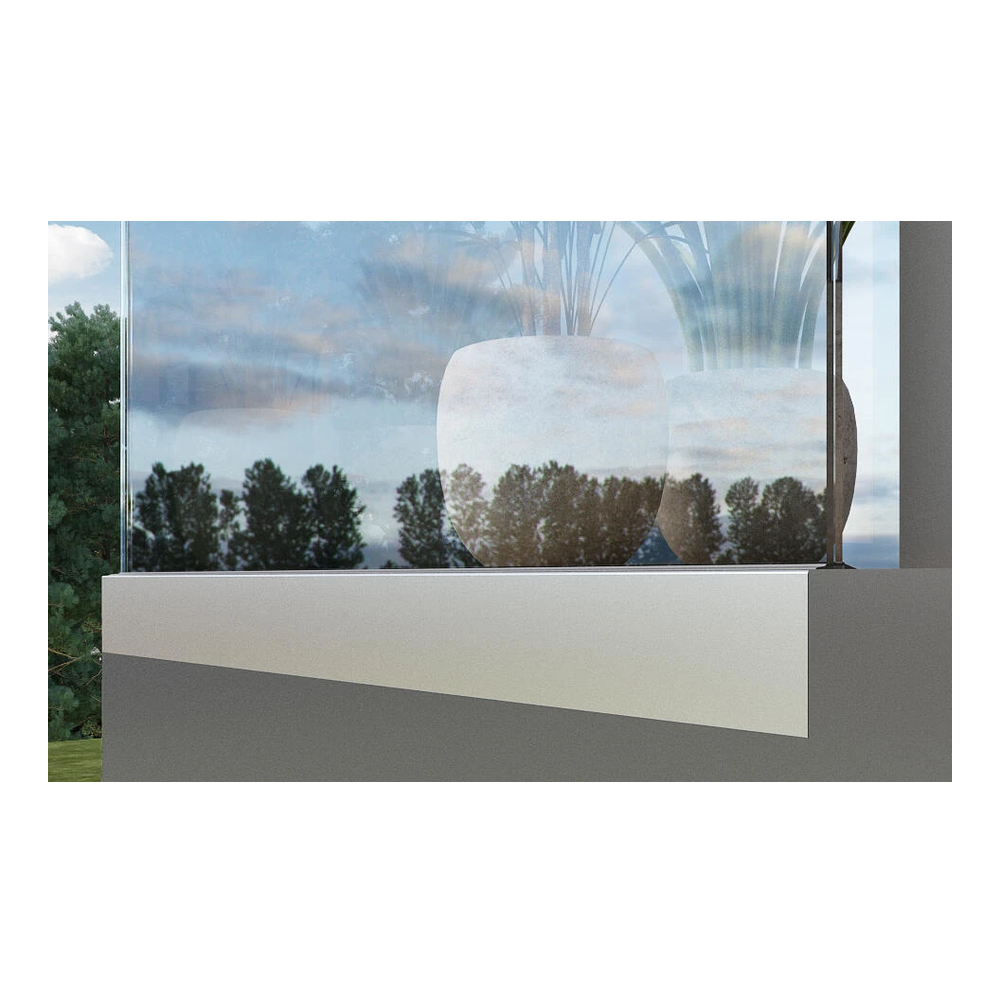

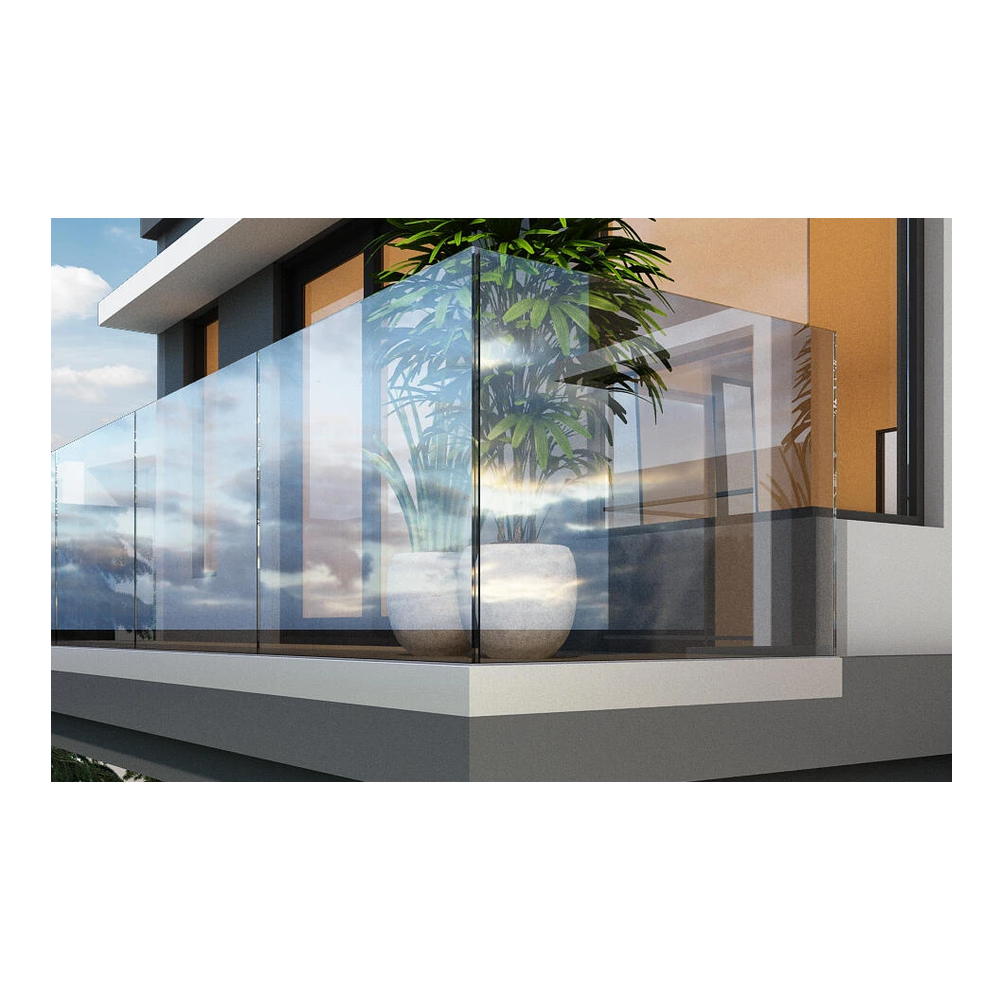

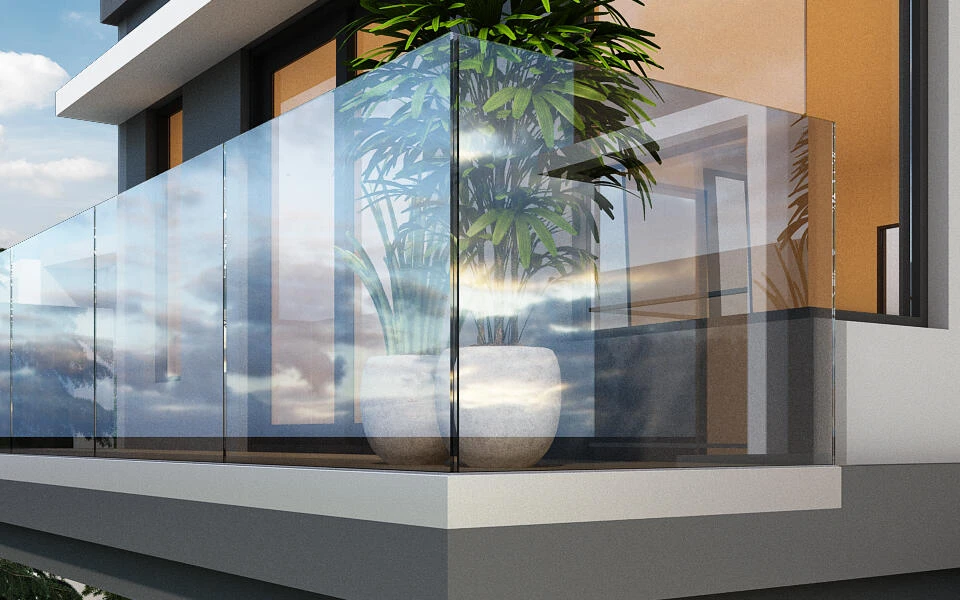

Kozza KE 105 yra L formos kamerinis aliuminio profilis, skirtas visiškai stiklinių turėklų statybai. Jis sukurtas atsižvelgiant į architektų reikalavimus ir puikiai tinka tiek gyvenamųjų namų erdvėms, tiek dideliems komerciniams objektams — viešbučiams, prekybos centrams ar biurų pastatams. Dėl išilginio tvirtinimo iš viršaus profilis montuojamas tiesiogiai prie grindų plokštės krašto arba atikinės sienos, sukurdamas minimalistinę, beveik nematomą stiklo tvirtinimo liniją.
Plokščioji sistema kartu su matine anoda garantuoja šiuolaikišką, santūrų estetiškumą — profilis vizualiai nedominuoja, o stiklo paviršius tampa pagrindiniu turėklų elementu. Universalus stiklo storio diapazonas nuo 12 iki 21,52 mm leidžia lanksčiai parinkti stiklo paneles pagal kiekvieno projekto statinius ir projektavimo reikalavimus.

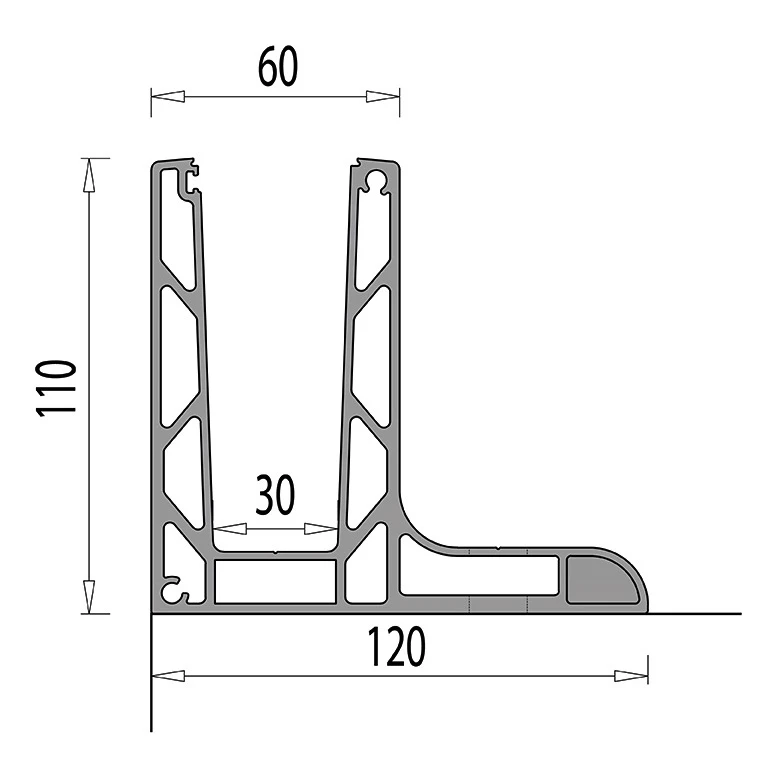

Profilio techniniai parametrai
- Profilio ilgis: 5000 mm
- Profilio aukštis: 110 mm
- Pagrindo plotis: 120 mm
- Viršutinės stiklo kanalo dalies plotis: 60 mm
- Vidinis kanalo plotis: 30 mm
- Stiklo storio diapazonas: 12–21,52 mm
- Tvirtinimas: išilginis iš viršaus
- Sistema: plokščioji
- Medžiaga: aliuminio lydinys EN AW 6063
- Apdaila: matinė anoda
- Svoris: 30 kg
- EAN: 5903313202466
Montavimo angos
Profilis turi 17 montavimo angų, išdėstytų per visą ilgį. Pralaidomosios angos yra Ø 12 mm skersmens, o įgilinimai — Ø 29 mm. Ašinis atstumas tarp angų yra 300 mm, o kraštinis atstumas nuo kiekvieno profilio galo — 100 mm. Toks išdėstymas užtikrina tolygų apkrovų pasiskirstymą ir greitą montavimą mechaninėmis ar cheminėmis inkarais.

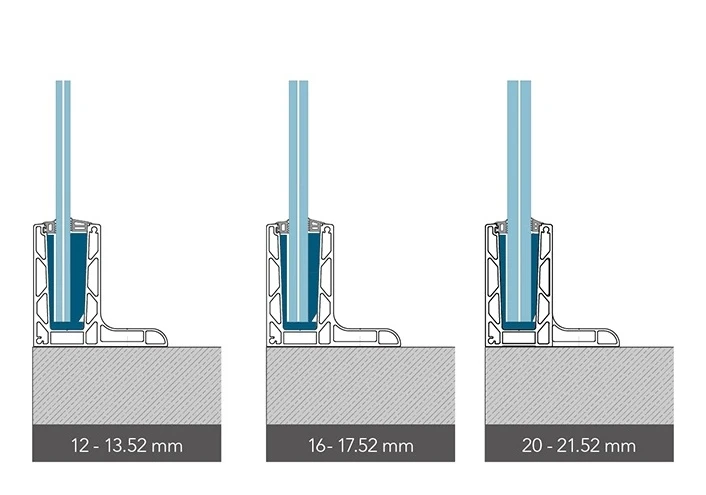

Suderinamumas su stiklu
KE 105 profilis suderinamas su trimis stiklo storio diapazonais, kas leidžia prisitaikyti prie skirtingų statinių ir projektavimo reikalavimų:
- Stiklas 12–13,52 mm — standartiniai grūdinti ir laminuoti paneliai
- Stiklas 16–17,52 mm — saugus laminuotas stiklas (pvz., 2×8 mm + PVB plėvelė)
- Stiklas 20–21,52 mm — stori laminuoti paneliai, skirti padidintų atsparumo reikalavimų taikymams (pvz., 2×10 mm + PVB plėvelė)
Tvirtinimo būdai
Kozza KE 105 sistema siūlo lankstumą renkantis tvirtinimo būdą. Priklausomai nuo pagrindo ir konstrukcinių reikalavimų profilį galima tvirtinti skirtingų tipų inkarais — mechaniniais ar cheminiais. Iliustracija parodo tris profilio įtvirtinimo betone variantus, todėl instaluotojas gali pasirinkti optimalų sprendimą konkrečiam konstrukcijos tipui.

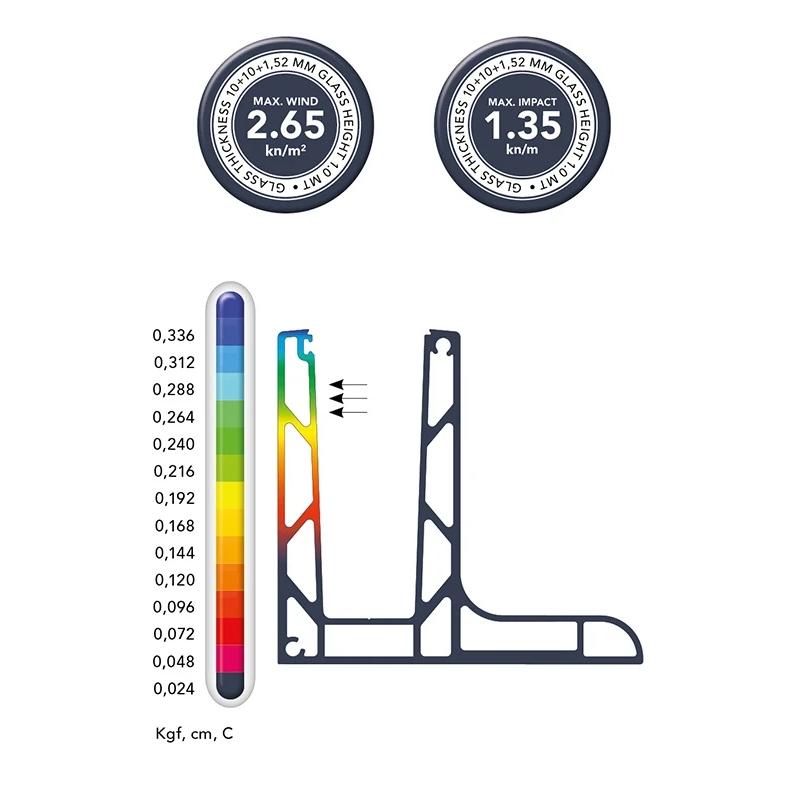

Atsparumas apkrovoms — bandymų rezultatai
KE 105 profilis su laminuotu stiklu 10+10+1,52 mm, kurio aukštis 1,0 m, pasiekia maksimalią vėjo apkrovą 2,65 kN/m² ir maksimalų smūgio atsparumą 1,35 kN/m. Skaitinė analizė (MES) patvirtina minimalias deformacijų vertes net ir esant ekstremalių horizontaliems apkrovimams žemiau 500 kg (5000 N) metrui profilio pagrindo ilgio.
Maksimalios KE serijos apkrovos pagal stiklo storį ir aukštį
| KE serija | Stiklas 12-13.52 mm | Stiklas 16-17.52 mm | Stiklas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stiklas 1.0 m aukščio | Stiklas 1.2 m aukščio | Stiklas 1.0 m aukščio | Stiklas 1.2 m aukščio | Stiklas 1.0 m aukščio | Stiklas 1.2 m aukščio | |||||||
| Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | |
| KE 100 | 2,45 | |||||||||||
Techniniai duomenys
| Priedų tipas | U profilis |
| Medžiaga | Aliuminis |
