Kozza KE 105 – aliumininis L profilis stiklinėms turėklams 5000 mm juodas
prekės nėra
pridėti į norų sąrašą
Aprašymas

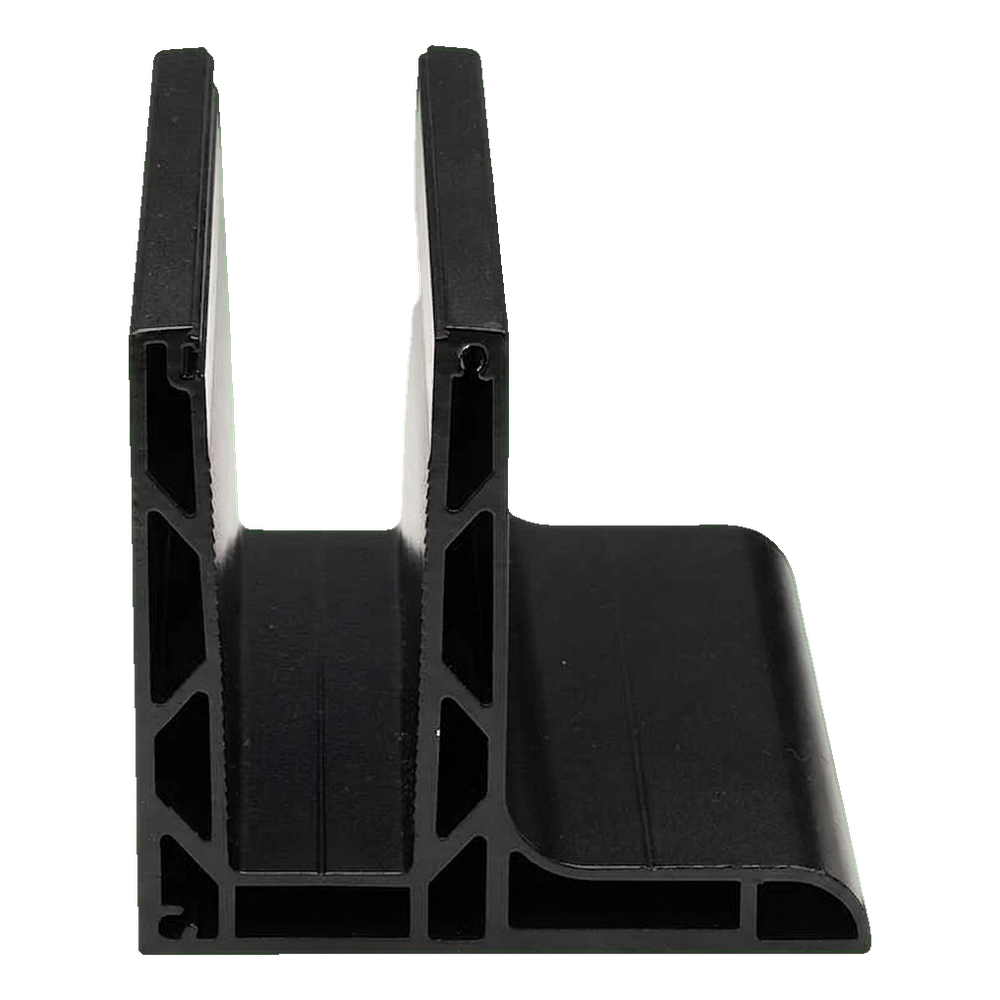

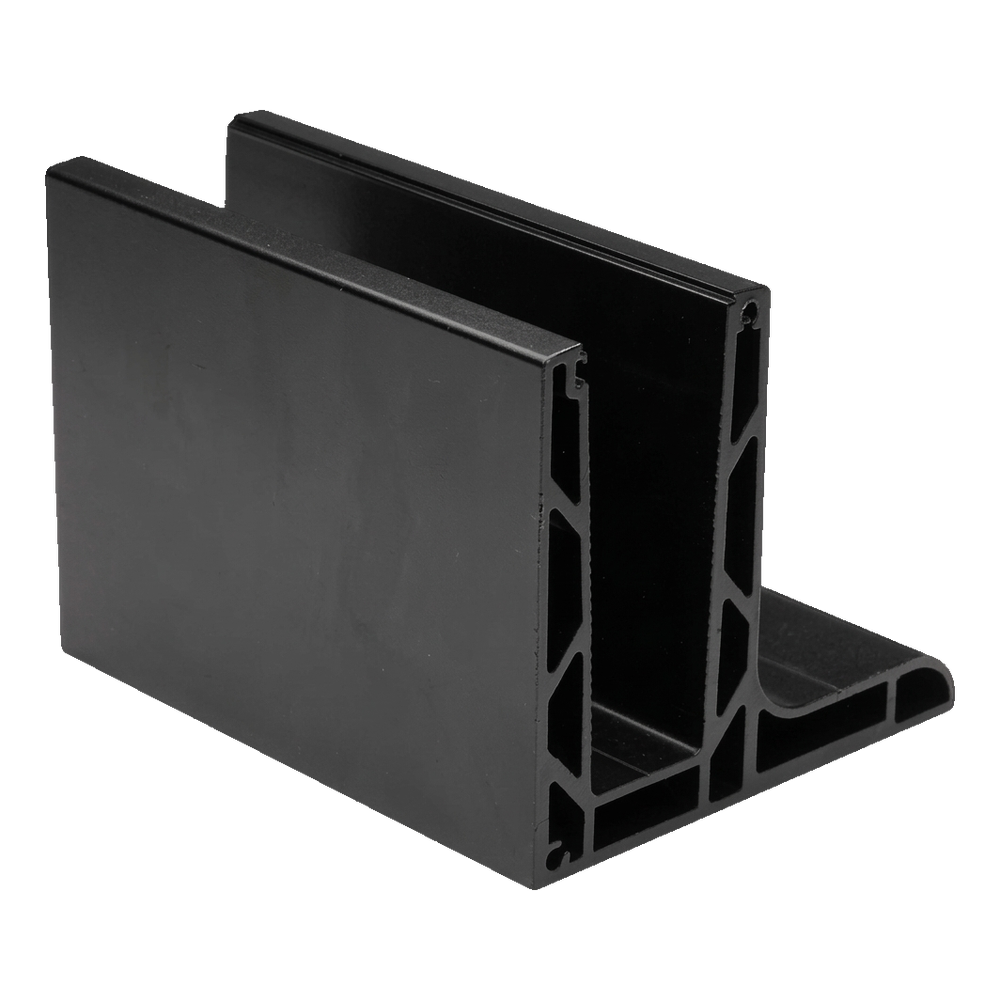

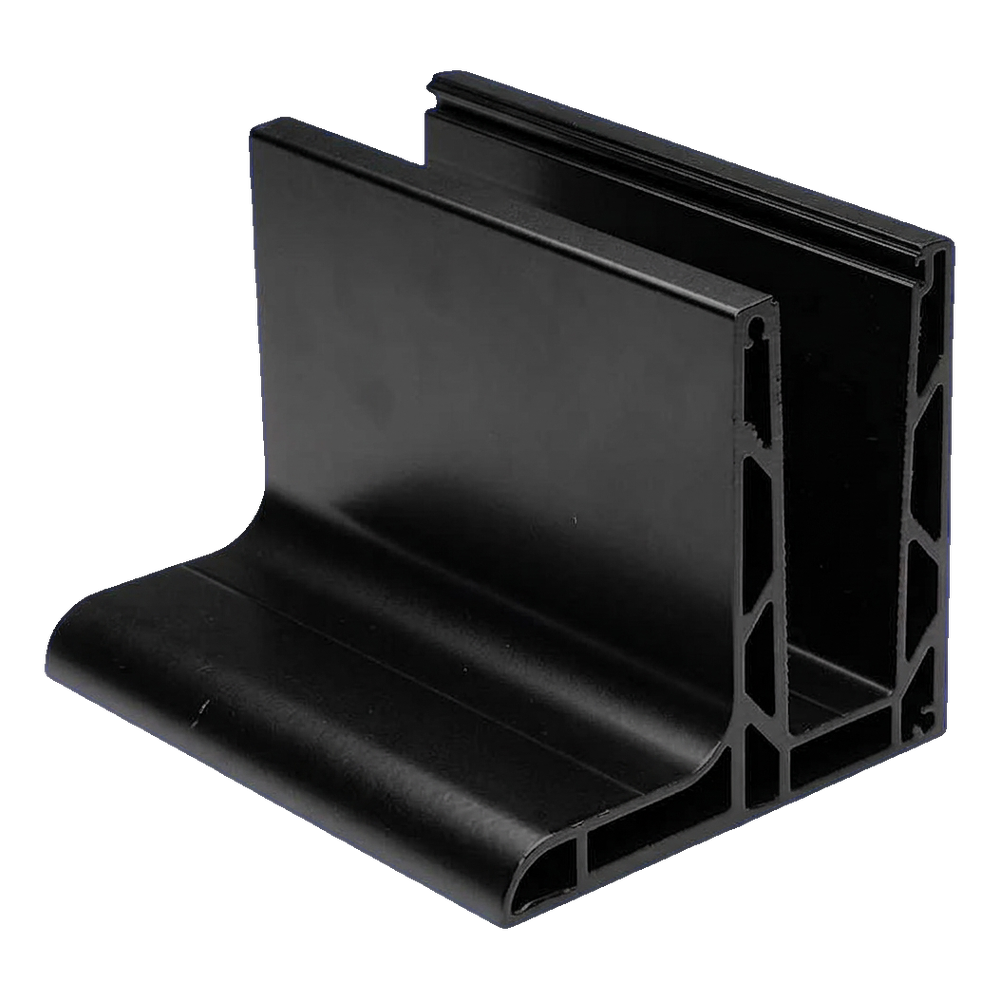

Kozza KE 105 – L formos aliuminio profilis visiškai stikliniams turėklams 5000 mm, juodas
L tipo kamerinis profilis iš Kozza KE 105 serijos yra profesionalus sprendimas visiškai stiklinių turėklų montavimui, skirtas išilginiam tvirtinimui iš viršaus. Dėl plokščiosios sistemos profilis puikiai dera su šiuolaikine architektūra — tinka tiek gyvenamųjų objektų, tiek komercinių erdvių: viešbučių, prekybos centrų ar biurų pastatų.
Pagrindiniai instaliatoriaus privalumai
- Universalus stiklo storis — profilis priima stiklą nuo 12 iki 21,52 mm storio, pašalinant poreikį sandėliuoti skirtingus profilio variantus
- Išilginis tvirtinimas iš viršaus — greitas ir patogus montavimas, idealus baigtiems grindims ir paruoštiems luboms
- Plokščioji sistema — minimalistinis išvaizda be kyšančių elementų, atitinka šiuolaikines architektūros tendencijas
- Paruošti montavimo angų — 17 skylių išdėstytų kas 300 mm su įduba leidžia iš karto tvirtinti be papildomo gręžimo
- Juoda spalva — elegantiškas, anodavimo būdu apdorotas paviršius, puikiai derinasi su tamsiais rėmais ir šiuolaikiniais interjerais

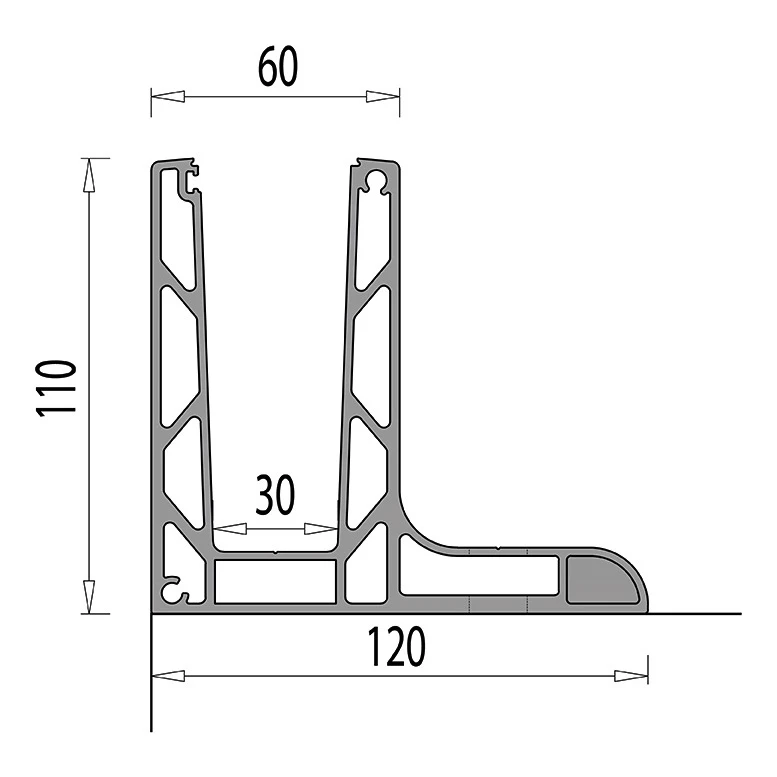

Profilio matmenys ir parametrai
- Profilio ilgis: 5000 mm
- Aukštis (H): 110 mm
- Pagrindo plotis (W): 120 mm
- Viršutinės dalies plotis – stiklo kišenė: 60 mm
- Kišenės dugno vidinis plotis: 30 mm
- Stiklo storio diapazonas: 12–21,52 mm
- Medžiaga: aliuminis EN AW 6063
- Sistema: plokščioji
- Tvirtinimas: išilginis iš viršaus
- Spalva: juoda
- Svoris: 30 kg

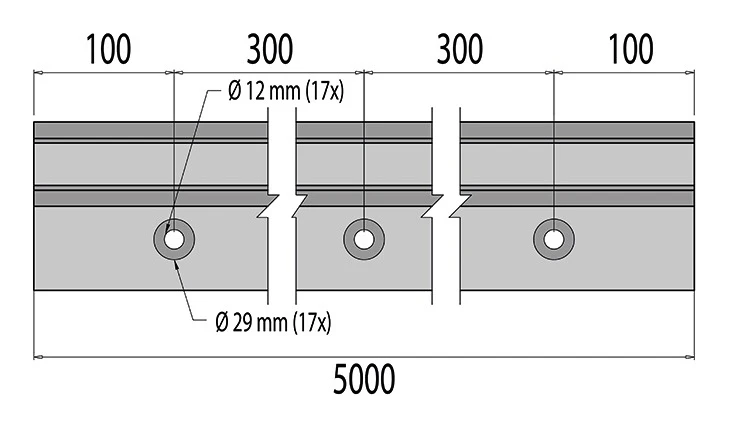

Montavimo skylių išdėstymas
- Skylių skaičius: 17 vnt.
- Prastūmimo skylės skersmuo: Ø 12 mm
- Įdubos skersmuo: Ø 29 mm
- Atstumas tarp skylių ašių: 300 mm
- Pirmos/paskutinės skylės atstumas nuo krašto: 100 mm

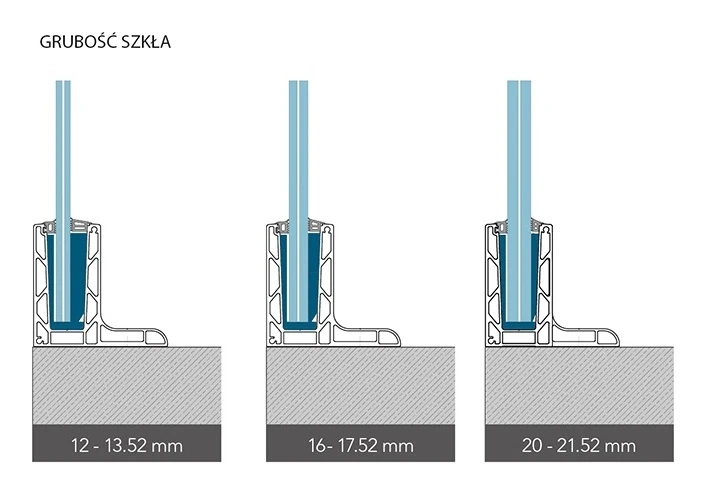

Suderinamumas su stiklu
Profilis KE 105 dera su trimis grūdinto ir laminuoto stiklo storio diapazonais. Dėl GLASSMOVE tvirtinimo sistemos sandarikliai profilio viduje prisitaiko prie konkretaus stiklo lapo storio, užtikrindami stabilų ir saugų įstatymą:
- Stiklas 12–13,52 mm
- Stiklas 16–17,52 mm
- Stiklas 20–21,52 mm

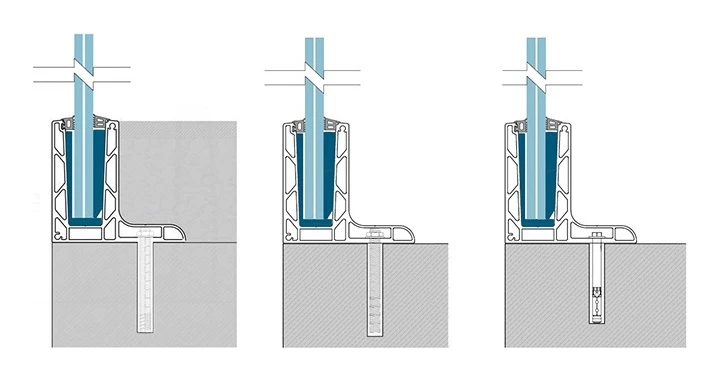

Tvirtinimo būdas
Profilis gali būti mechaniškai tvirtinamas prie pagrindo naudojant ankerius — aukščiau esančiuose brėžiniuose pateikti trys tipiški įstatymo variantai priklausomai nuo išliejimo storio ir pagrindo tipo. Montavimo skylių įdubos (Ø 29 mm) leidžia paslėpti varžto galvutę žemiau profilio paviršiaus.

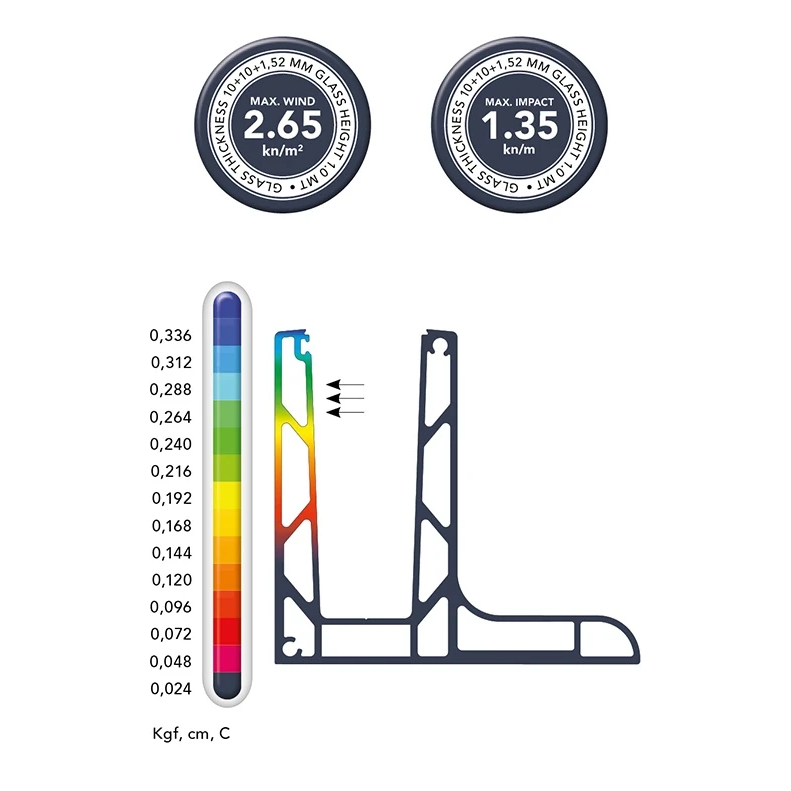

Atsparumas ir poslinkių analizė
Profilis buvo ištirtas baigtinių elementų metodu (FEM). Poslinkio rezultatai pateikti profilui, kurio pagrindo ilgis 1,0 m, esant horizontaliam apkrovimui iki 500 kg (5000 N), matuojant nuo pagrindo iki aukščiausio profilio taško. Stiklui, kurio storis 10+10+1,52 mm ir aukštis 1,0 m, gauti:
- Maksimalus vėjo apkrovimas: 2,65 kN/m²
- Maksimalus smūgio apkrovimas: 1,35 kN/m
KE serijos atsparumo lentelė
Žemiau esančioje lentelėje pateiktos maksimalios vėjo ir smūgio apkrovimo vertės trims KE serijos modeliams priklausomai nuo stiklo lapo storio ir aukščio:
| KE serija | Stiklas 12–13,52 mm | Stiklas 16–17,52 mm | Stiklas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stiklas 1,0 m aukščio | Stiklas 1,2 m aukščio | Stiklas 1,0 m aukščio | Stiklas 1,2 m aukščio | Stiklas 1,0 m aukščio | Stiklas 1,2 m aukščio | |||||||
| Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | |||
Techniniai duomenys
| Priedų tipas | U profilis |
| Medžiaga | Aliuminis |
