Kozza KE 120 – U profilis visiškai stikliniams turėklams 5000 mm, šoninis tvirtinimas
prekės nėra
pridėti į norų sąrašą
Aprašymas

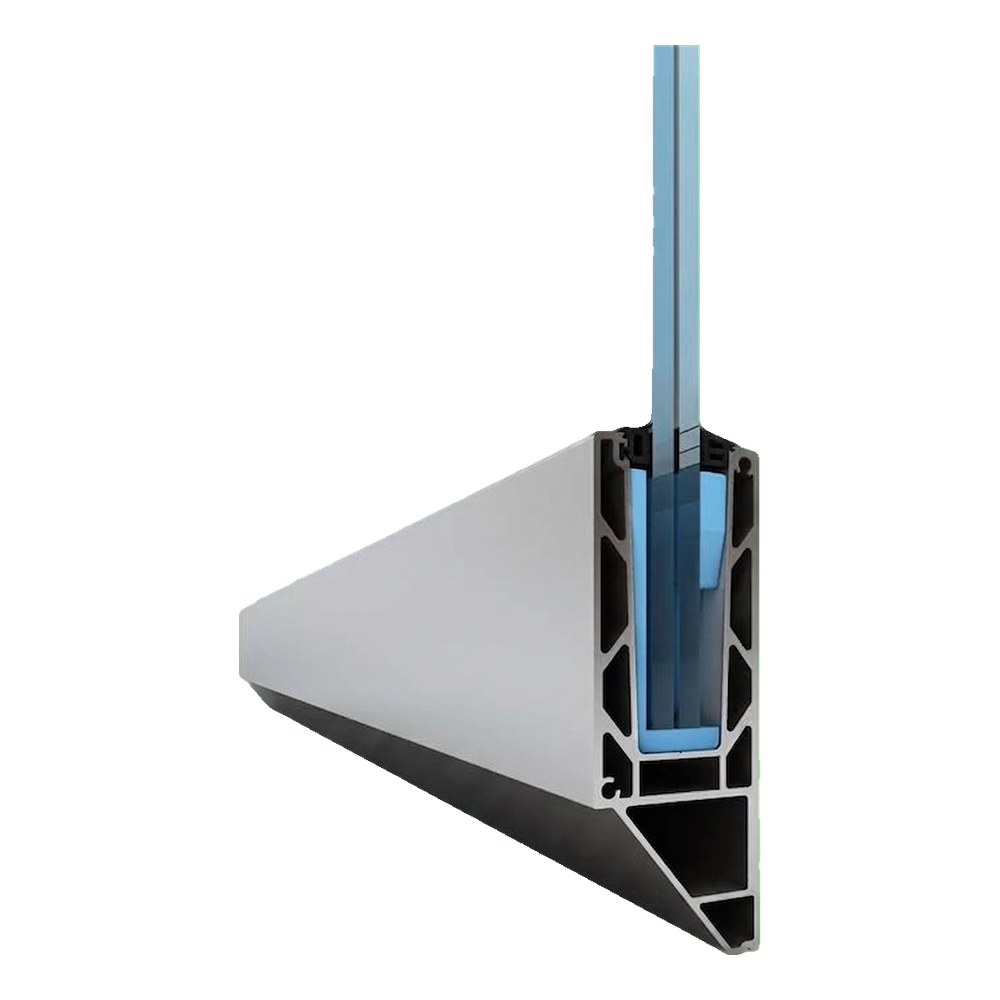

Kozza KE 120 – aliuminio U profilis visiškai stikliniams turėklams 5000 mm, šoninis tvirtinimas

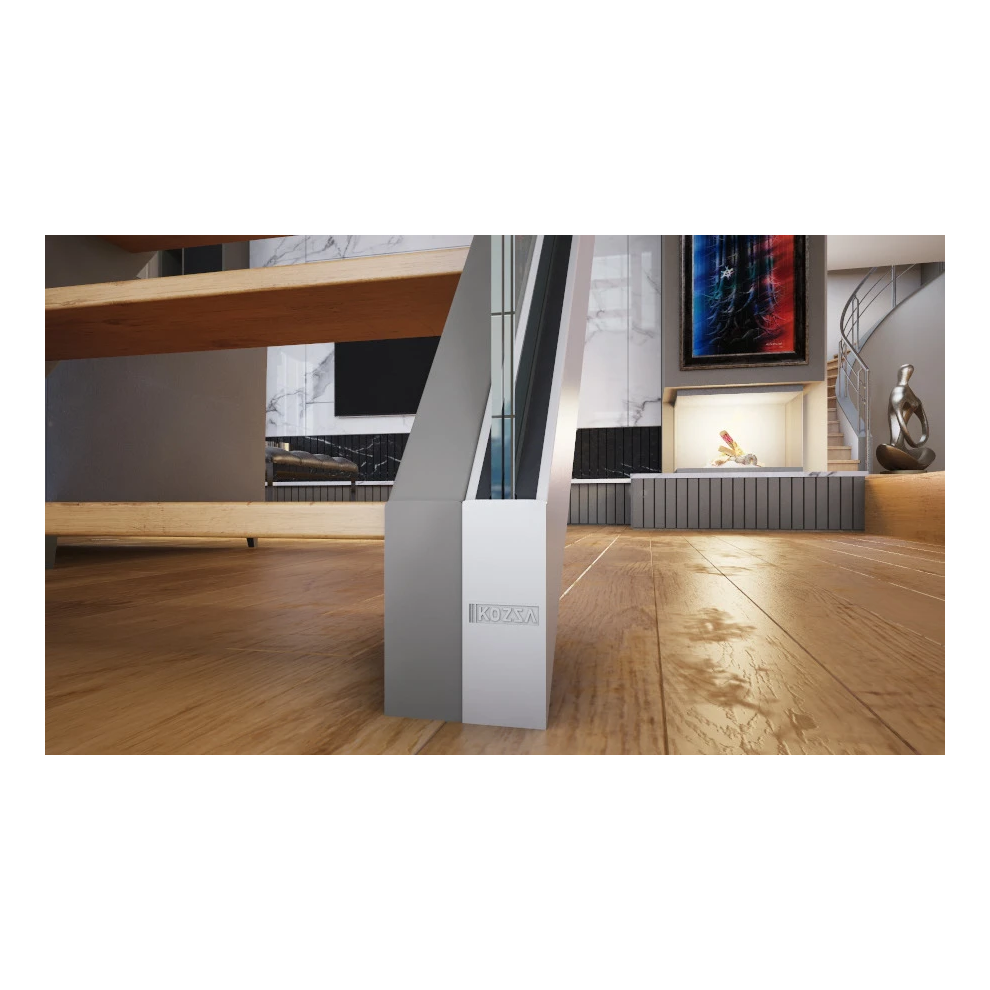

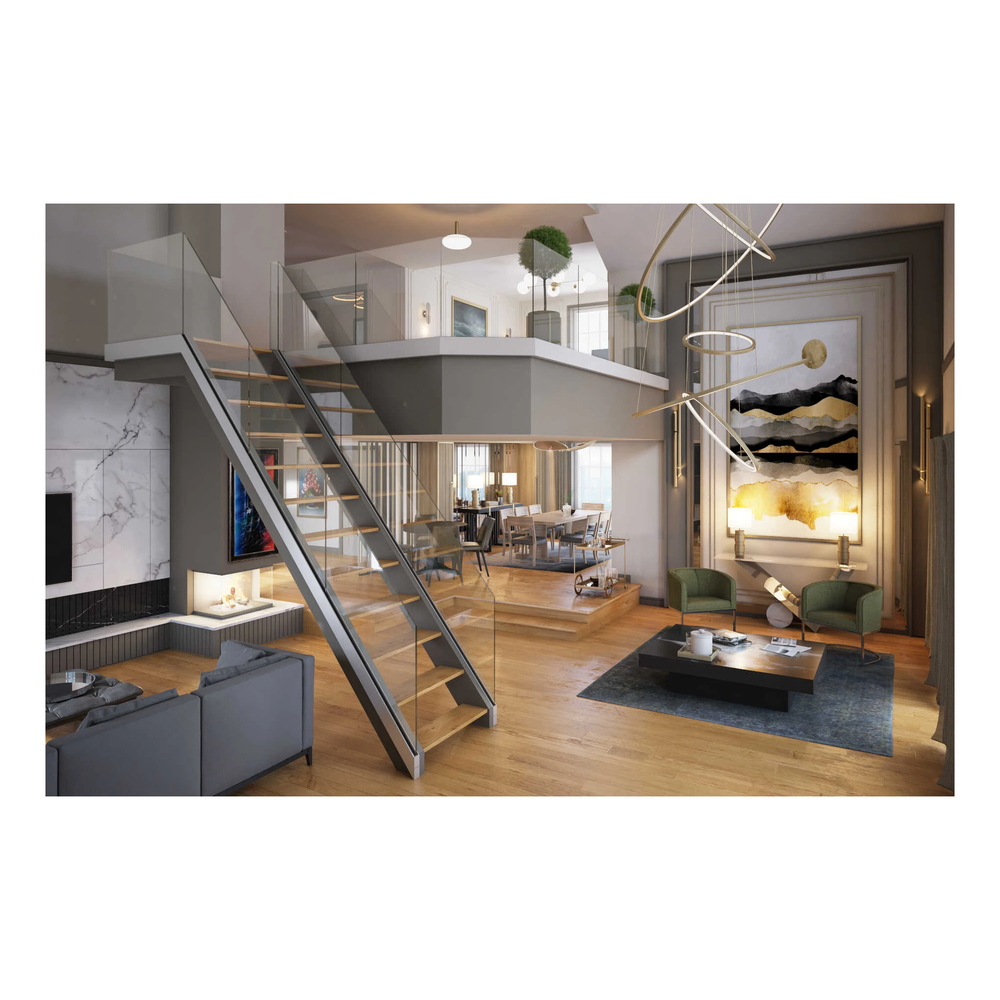

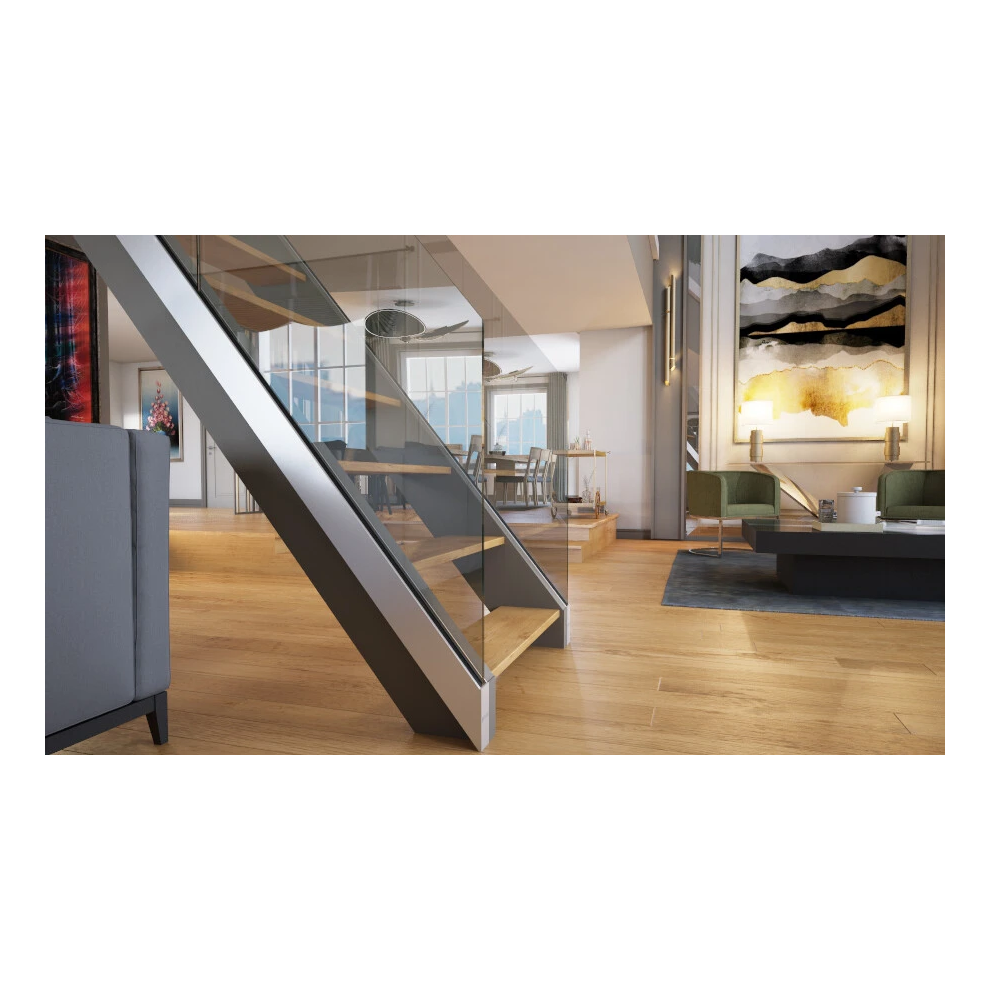

Kamerinis U profilis visiškai stikliniams turėklams Kozza KE 120 yra profesionalus sprendimas šoniniam stiklo plokščių montavimui, sukurtas bendradarbiaujant su architektais. Dėl plokščios sistemos su matinio anodavimo paviršiumi profilis užtikrina minimalistišką, elegantišką vaizdą, idealiai tinkantį tiek gyvenamoms erdvėms (laiptai, antresolės, terasas), tiek komerciniams objektams – viešbučiams, biurų pastatams ar prekybos centrams.
KE 120 profilis 5000 mm ilgio aptarnauja platų stiklo storių diapazoną – nuo 12 mm iki 21,52 mm – kas leidžia naudoti tiek atskiras grūdintas plokštes, tiek daugiasluoksnius laminavus stiklus (VSG/ESG). Maksimalus stiklo plokštės aukštis yra 120 cm, todėl sistema tinka daugumai įprastų turėklų pritaikymų.
Pagrindinės profilio savybės
- Serija: KE 120
- Profilio tipas: U-kamerinis visiškai stikliniams turėklams
- Tvirtinimas: šoninis (prie sienos ar konstrukcijos)
- Sistema: plokščia
- Apdaila: matinis anodavimas
- Medžiaga: aliuminio lydinys EN AW 6063
- Stiklo storio diapazonas: 12–21,52 mm
- Maksimalus stiklo aukštis: 120 cm
- Profilio ilgis: 5000 mm
- Svoris: 28 kg
Stiklo storio universalumas yra vienas didžiausių KE 120 profilio privalumų. Sistema aptarnauja tris diapazonus: 12–13,52 mm, 16–17,52 mm ir 20–21,52 mm. Pritaikymas atliekamas naudojant specialius tarpiklius, kurie tiksliai centruoja ir stabilizuoja stiklo plokštę profilio kameroje. Dėl to vienas profilio tipas padengią įvairių projektų poreikius – nuo lengvų vidinių turėklų iki patvarių lauko turėklų su storomis laminavomis stiklo plokštėmis.

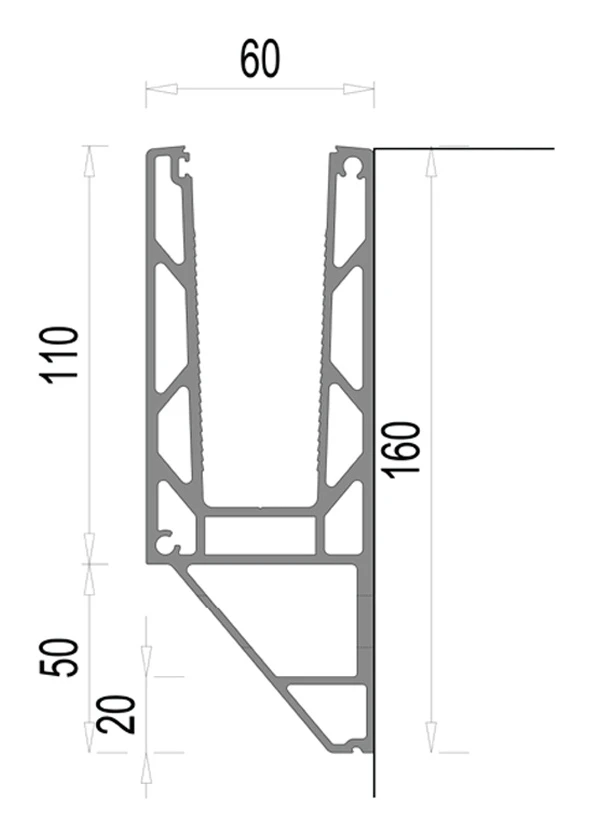

Profilio pjūvio matmenys
- Bendras profilio aukštis: 160 mm
- Priekinės sienelės aukštis (stiklo įdubimas): 110 mm
- Apatinės atraminės dalies aukštis: 50 mm
- Apatinio priekinio krašto aukštis: 20 mm
- Profilio plotis (viršuje): 60 mm

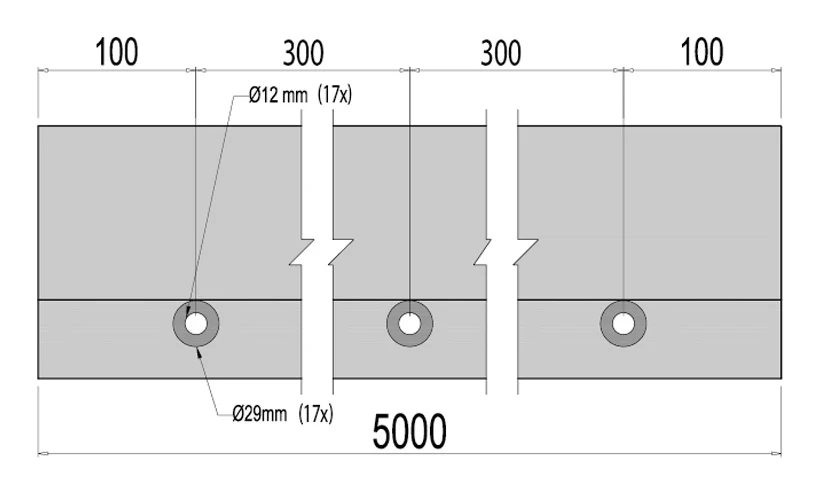

Montavimo angų schema
Profilis turi gamykloje pagamintas 17 montavimo angų, tolygiai išdėstytų visame 5000 mm ilgiu. Angų tarpas yra 300 mm, o atstumas nuo profilio krašto iki pirmos ir paskutinės angos ašies – 100 mm. Kiekviena anga turi Ø12 mm skersmenį su Ø29 mm įgilintu, kas leidžia montuoti kūginiais varžtais. Tikslus angų išdėstymas žymiai pagreitina įrengimą – nereikia gręžti vietoje.

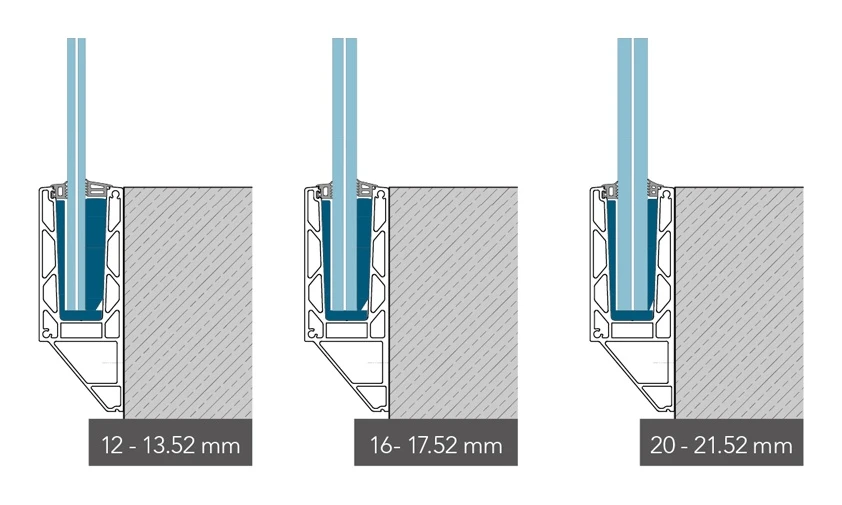

Stiklo storio variantai
KE 120 profilis suderinamas su trimis stiklo storio diapazonais. Tinkamo tarpiklio parinkimas leidžia greitai prisitaikyti prie konkretaus projekto – be poreikio užsakyti kitą profilį.
Tvirtumo ir atsparumas apkrovoms

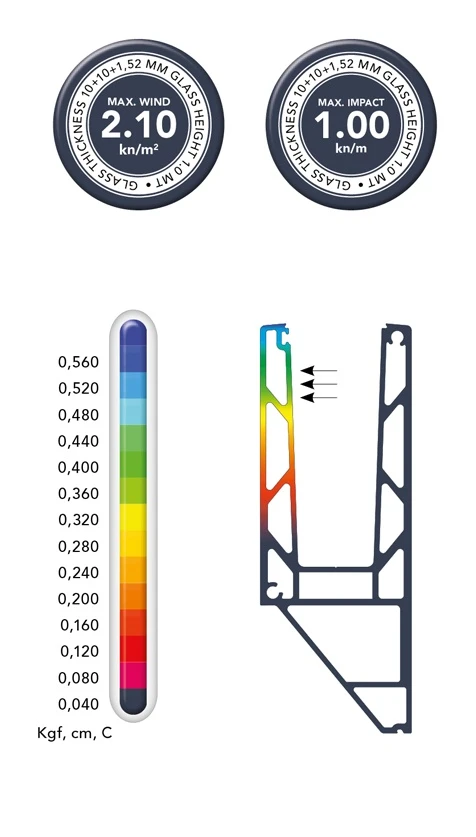

KE 120 profilis buvo išbandytas vėjo ir smūgių apkrovų atžvilgiu. Stiklui 10+10+1,52 mm storio ir 1,0 m aukščio maksimali vėjo apkrova yra 2,10 kN/m², o maksimali smūgio jėga – 1,00 kN/m. Poslinkio rezultatai pateikiami 1 m pagrindo ilgio profiliui esant horizontaliai apkrovai žemiau 500 kg (5000 N), nuo pagrindo iki aukščiausio profilio taško.
KE serijos apkrovų lentelė
| KE serija | Stiklas 12–13,52 mm | Stiklas 16–17,52 mm | Stiklas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stiklas 1,0 m aukščio | Stiklas 1,2 m aukščio | Stiklas 1,0 m aukščio | Stiklas 1,2 m aukščio | Stiklas 1,0 m aukščio | Stiklas 1,2 m aukščio | |||||||
| Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | Maks. vėjas (kN/m²) | Maks. smūgis (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Techniniai duomenys
| Priedų tipas | U profilis |
| Medžiaga | Aliuminis |
