Kryžminis PV kampinis jungtis, plienas A2, 44,5×40 mm – profilių jungtis 90°

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.087 kg

Kaina/ vnt.: 1,24 € 1.24

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (1,02 €)

be 21% PVM, be pristatymo išlaidų

* Pakavimo galimybės::

Vnt.:
Pakuotė: 50 vnt.:
Pakuotė: 500 vnt.:
Pakuotė: 1000 vnt.:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: GPV-01-01

rekomenduoti draugui

Aprašymas

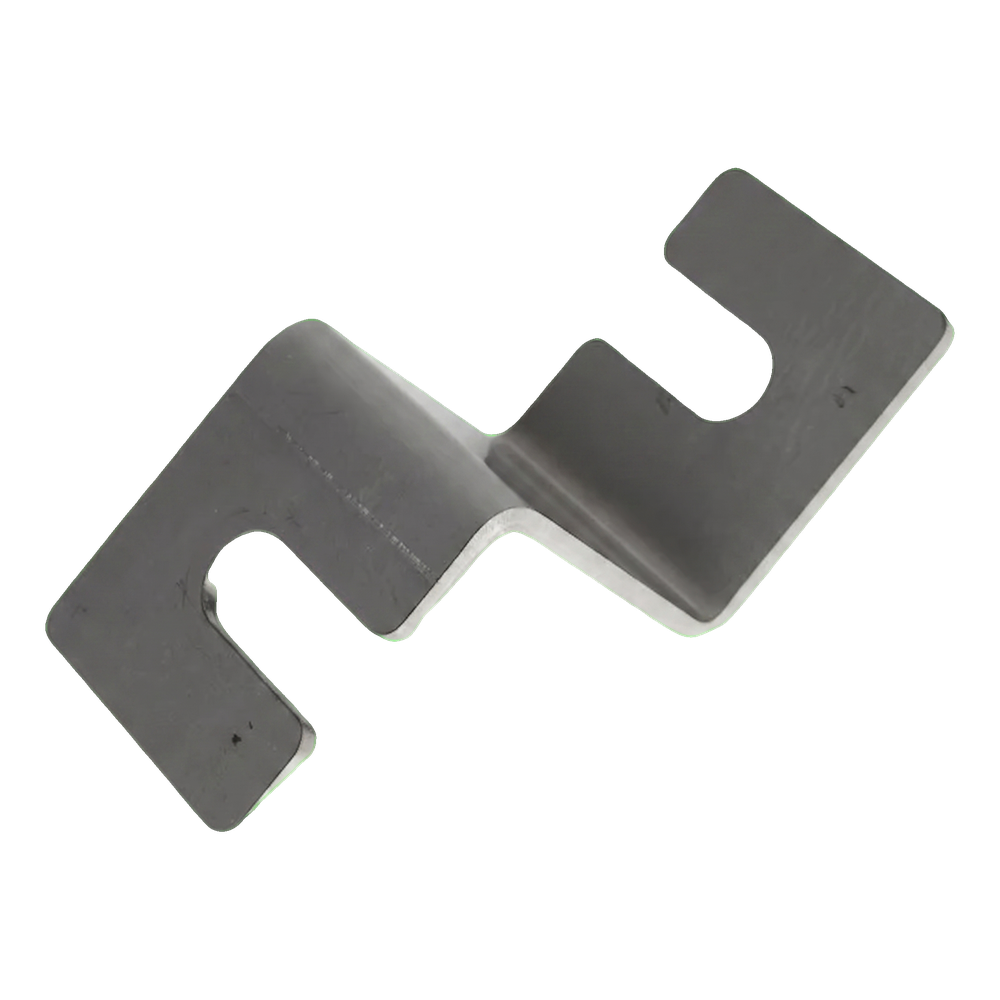

Kryžminis PV kampinis jungtis, plienas A2, 44,5×40 mm – profilių jungtis 90°

Kryžminis plieninis A2 kampinis jungiklis, skirtas PV profiliams jungti 90° kampu

Kryžminis kampinis jungiklis iš nerūdijančio plieno A2 (304) skirtas patikimai sujungti montavimo profilius 90° kampu fotovoltinėse sistemose. Elementas, kurio matmenys 44,5 × 40 mm, o storis 2,5 mm, užtikrina stabilų, korozijai atsparų dviejų profilių kryžminį sujungimą — nereikia gręžti papildomų angų. 304 plieno rūšis garantuoja atsparumą daugumai oksiduojančių rūgščių bei ilgalaikę apsaugą nuo korozijos, o tai itin svarbu montuojant lauke, kur konstrukcija patiria kintamas oro sąlygas. Kampinis jungiklis parduodamas be varžtų ir veržlių, todėl montavimo komanda gali pasirinkti tvirtinimo elementus, tinkančius konkrečiam profilio tipui ir projekto reikalavimams.

Privalumai montavimo komandai

Greitas profilių sujungimas 90° kampu be papildomo gręžimo

Nerūdijantis plienas A2 (304) — didelis atsparumas korozijai ir atmosferos poveikiui

Kompaktiški 44,5 × 40 mm matmenys leidžia naudoti ankštose konstrukcijos vietose

Parduodamas be varžtų ir veržlių — laisvas tinkamos montavimo įrangos pasirinkimas

Universalus pritaikymas fotovoltinių sistemų laikančiosiose konstrukcijose

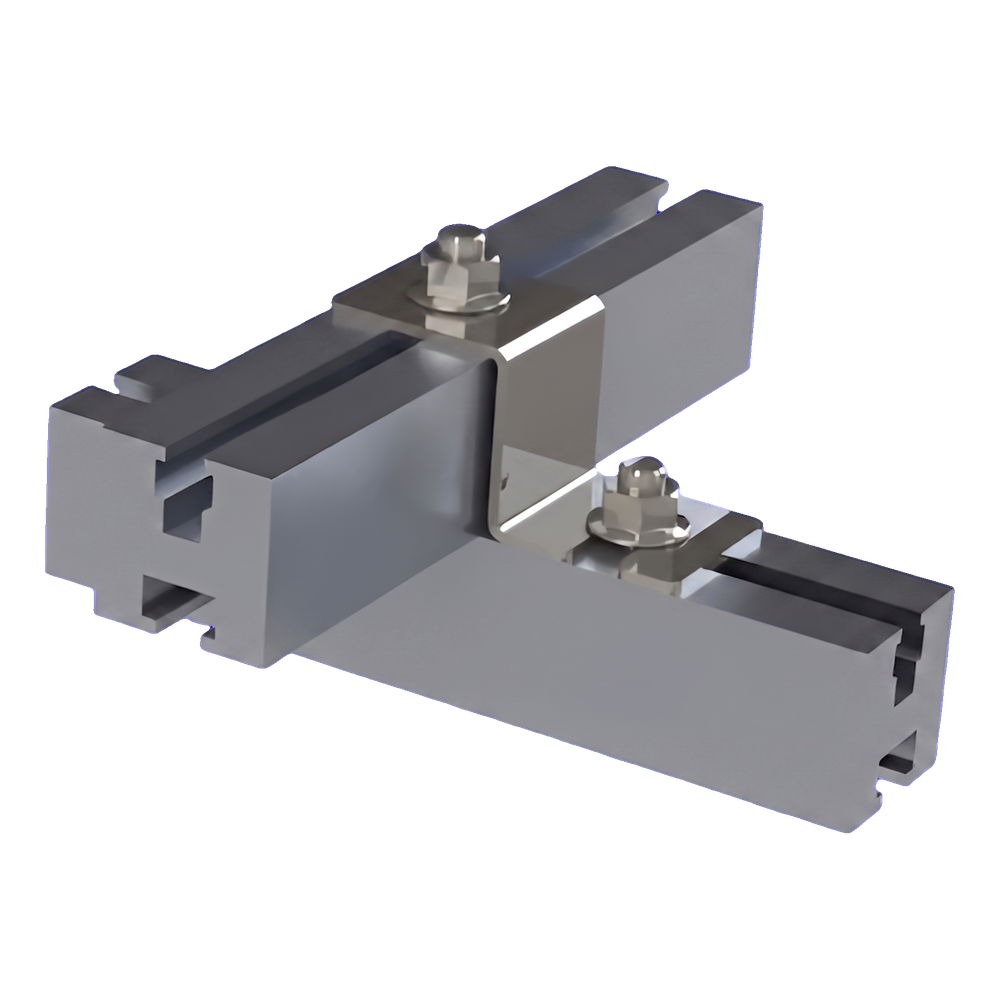

Kryžminis kampinis jungiklis, sumontuotas ant PV profilių su kūjinio tipo varžtais

Kampinio jungiklio konstrukcija sukurta taip, kad veiktų kartu su kūjinio tipo varžtais 28/15 M10×25 bei jungiamosiomis veržlėmis M10 (tvirtinimo elementai nėra komplekto dalis). Būdinga forma su dviem įdubomis leidžia patikimai uždėti ant profilių ir stabiliai perduoti apkrovas konstrukcijos mazguose. Naudojant nerūdijantį plieną A2, kampinis jungiklis išlaiko pilną tvirtumą ir estetišką išvaizdą visą instaliacijos eksploatacijos laikotarpį, net esant padidėjusiam drėgmės ar oro druskingumo lygiui.

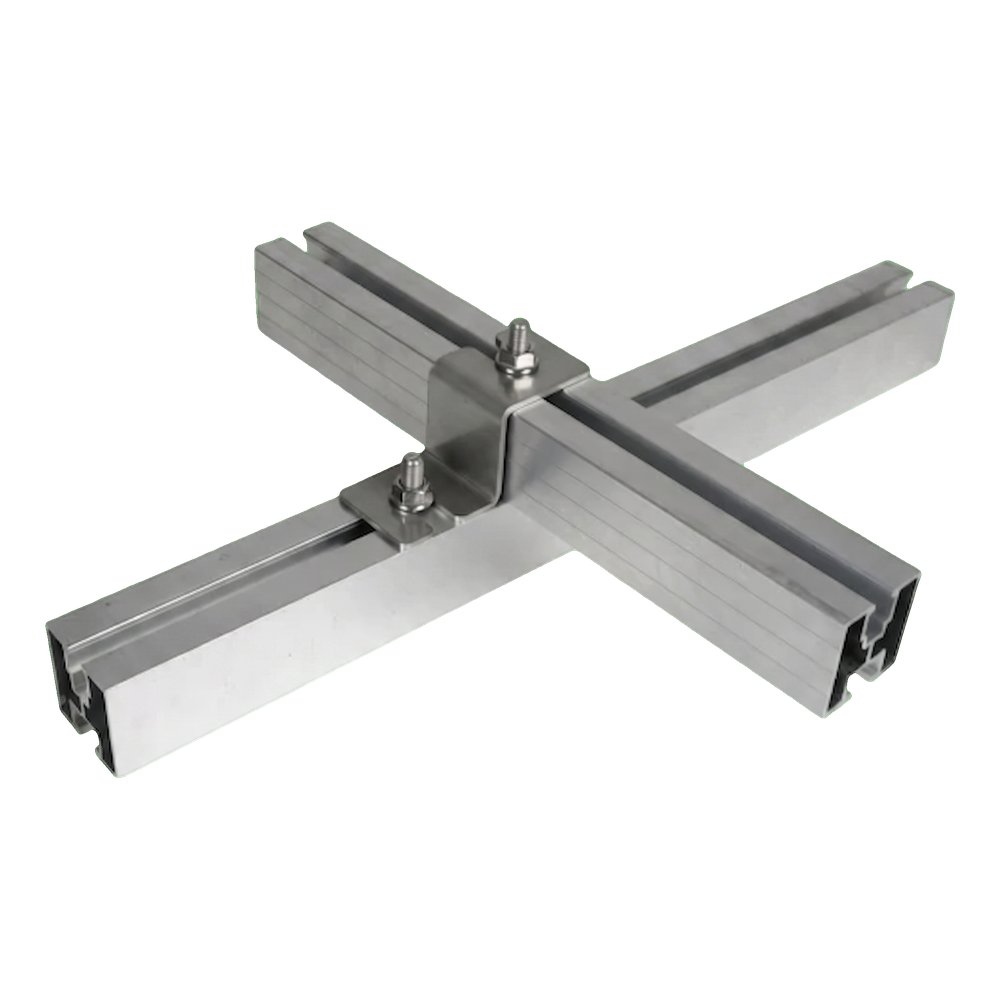

Dviejų PV profilių kryžminis sujungimas naudojant kampinį jungiklį – vaizdas iš viršaus

Paruoštas kryžminis sujungimas užtikrina mazgo standumą ir tolygų jėgų pasiskirstymą abiem kryptimis. Kampinis jungiklis puikiai tinka tiek stogo, tiek antžeminėms konstrukcijoms — visur, kur montavimo profiliai turi susikirsti stačiu kampu. Tikslus lenkimas ir matmenų pakartojamumas palengvina planavimą ir pagreitina serijinį montavimą didelėse fotovoltinėse instaliacijose.

Vaizdo įrašas, pristatantis kryžminį kampinį jungiklį PV profiliams

Vaizdo įrašas, pristatantis profilių jungiklių montavimą PV sistemoje

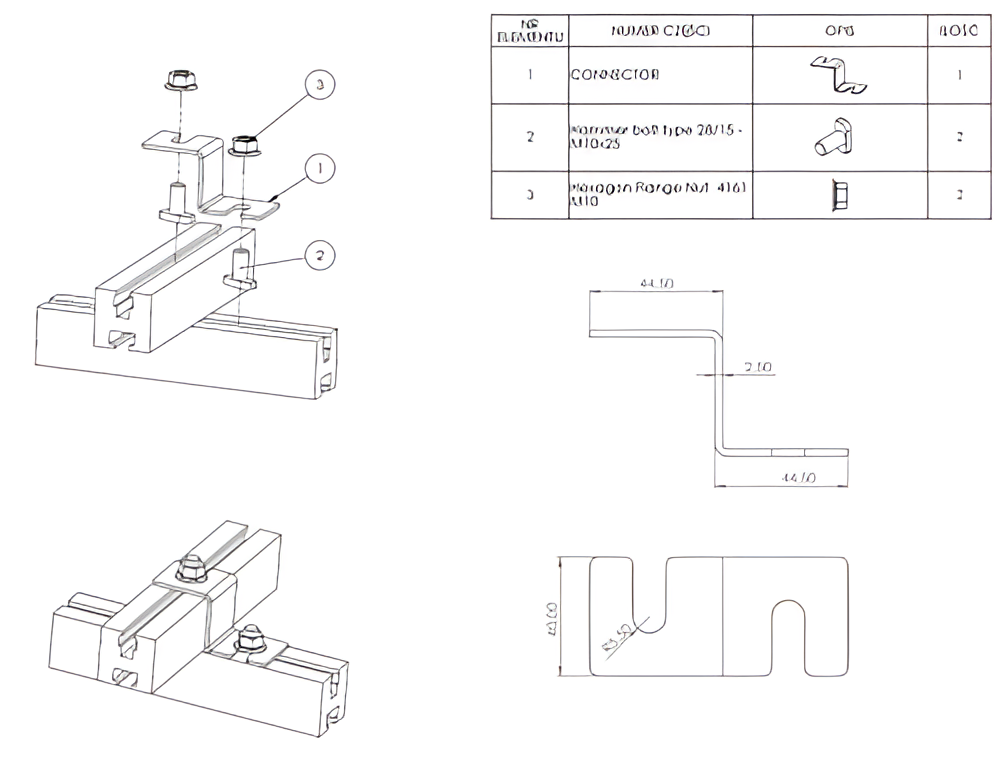

Techninis kryžminio kampinio jungiklio brėžinys su 44,5×40 mm matmenimis ir montavimo schema

Techniniai parametrai

Elemento tipas	kryžminis kampinis jungiklis
Ilgis / reguliavimo diapazonas	44,5 × 40 mm
Storis	2,5 mm
Sujungimo kampas	90°

Medžiaga ir apdaila

Medžiaga	nerūdijantis plienas A2 (304)
Danga / atsparumas korozijai	atsparus korozijai ir daugumai oksiduojančių rūgščių

Montavimas ir suderinamumas

Suderinami profiliai	PV montavimo profiliai
Komplekte esantys elementai	tik kampinis jungiklis — be varžtų ir veržlių
Rekomenduojami tvirtinimo elementai	kūjinio tipo varžtai 28/15 M10×25 (2 vnt.) + jungiamosios veržlės M10 (2 vnt.)

Kiti parametrai

Kiekis pakuotėje	1 vnt.
Masė	0,087 kg
