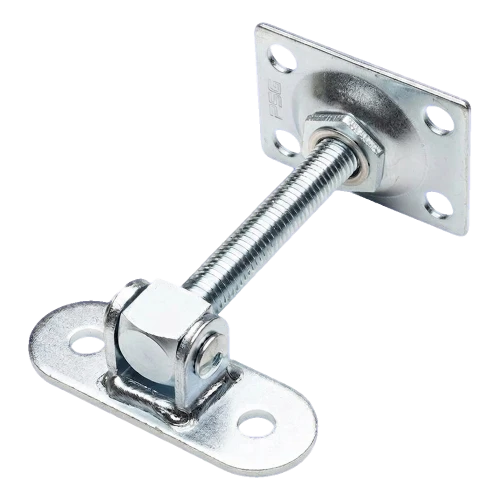

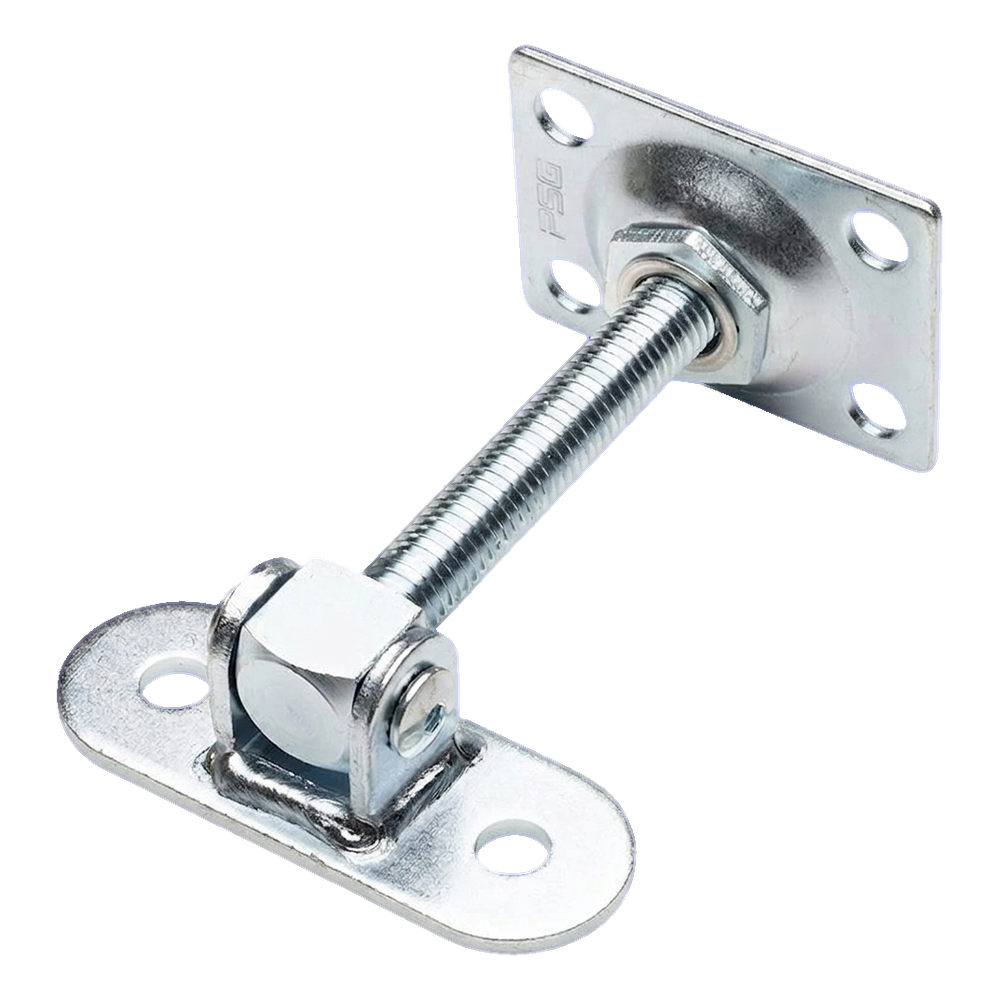

PSG reguliuojamasis vartų vyris M14 su skydeliu 115×40 mm ir plokštele 75×55 mm
prekės nėra
pridėti į norų sąrašą
Aprašymas
PSG reguliuojamasis vartų vyris M14 su skydeliu 115×40 mm ir plokštele 75×55 mm
Reguliuojamasis vartų vyris PSG su varžtu M14 skirtas varčių vartų montavimui. Dėl reguliavimo veržlės leidžia greitai koreguoti varčios nustatymą be demontavimo – tiek iškart po įrengimo, tiek eksploatacijos metu. Tai ypač svarbu sezoniniams temperatūros pokyčiams, kai metalas traukiasi arba plečiasi, sukeliant konstrukcijos nukrypimą arba užstrigimą.
Plieninė konstrukcija su galvanine danga užtikrina aukštą atsparumą korozijai ir ilgaamžiškumą lauko sąlygomis. Maksimalus vartų varčios apkrovimas yra 80 kg, todėl vyris tiks įprastiniams varčių vartams, naudojamiems sklypo ir pramonės tvorose.

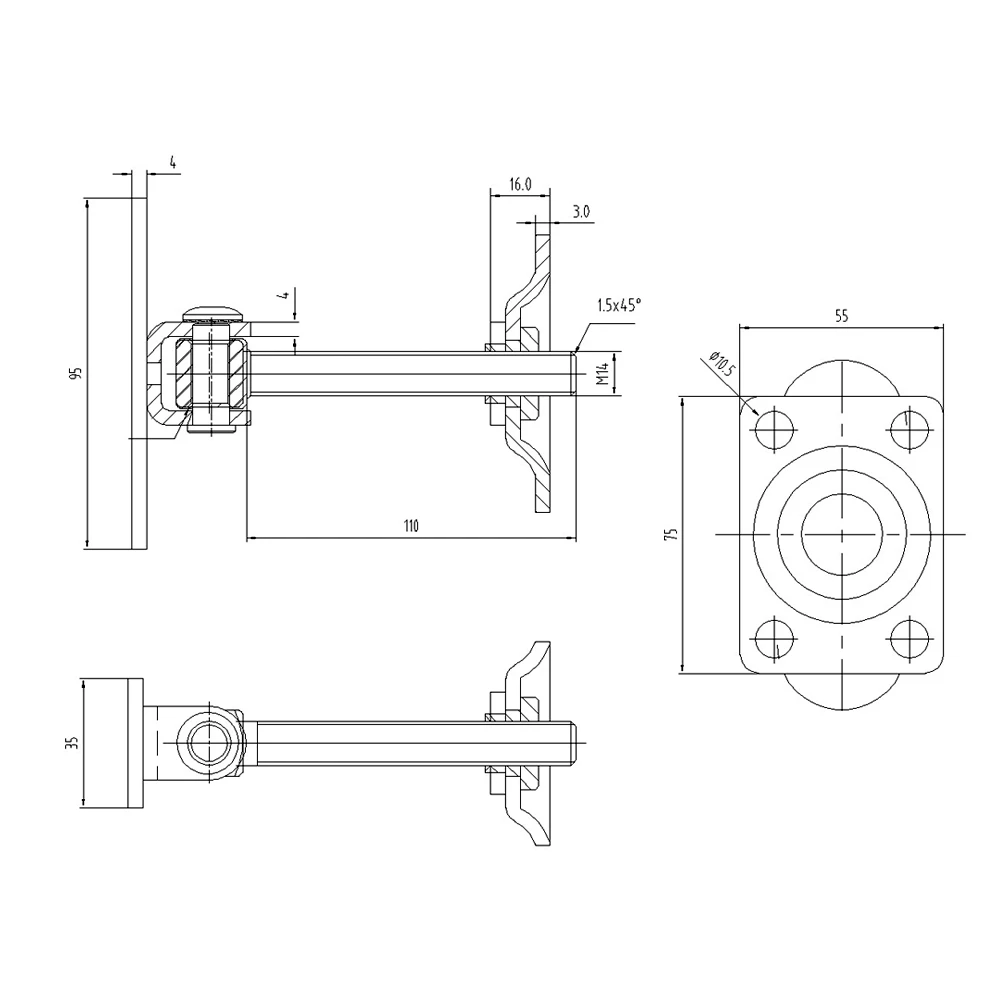

Techniniai parametrai
- Sriegis: M14
- Varžto ilgis (darbinė dalis): 110 mm
- Bendras ilgis: 180 mm
- Skydelio matmenys (tvirtinimo plokštė prie stulpo): 115 × 40 mm
- Plokštelės matmenys (montavimo plokštė): 75 × 55 × 3 mm
- Plokštelės montavimo skylių žingsnis: 75 × 55 mm
- Montavimo skylių skersmuo: Ø10,5 mm (4 vnt.)
- U laikiklio aukštis (ašis): 95 mm
- U laikiklio plotis: 35 mm
- U laikiklio medžiagos storis: 4 mm
- Reguliavimo veržlės storis: 16 mm
- Fazė strypo gale: 1,5 × 45°
- Maksimalus vartų varčios svoris: 80 kg
- Medžiaga: plienas su galvanine danga
- Svoris: 0,42 kg
- EAN: 5903313203005
Konstrukcija ir veikimo principas
Vyris susideda iš trijų pagrindinių elementų: U laikiklio (tvirtinamo prie skydelio ant vartų varčios), srieginio strypo M14 su reguliavimo veržle ir plokštelės (montavimo plokštės, tvirtinamos prie stulpo). U laikiklis leidžia ašiai suktis, o veržlė ant strypo užtikrina tikslų varčios aukščio reguliavimą. Keturios montavimo skylės Ø10,5 mm skersmens plokštelėje užtikrina patikimą ir stabilų tvirtinimą prie tvoros stulpo.
Reguliavimas galimas bet kuriuo metu – užtenka atlaisvinti arba priveržti veržlę, kad būtų pakoreguota varčios pozicija. Dėl to įrengėjas gali tiksliai išlyginti vartus net po ilgesnio naudojimo laiko, kas panaikina brangių priežiūros darbų poreikį.
Gamintojas: PSG
Techniniai duomenys
| Sriegio tipas | M14 |
| Montavimo būdas | Su plokštele |
| Medžiaga | Plienas |
