PSG slankiojančių vartų įvažiavimo laikiklio kronšteinas – šoninis montavimas, plieno
prekės nėra
pridėti į norų sąrašą
Aprašymas
PSG slankiojančių vartų įvažiavimo laikiklio kronšteinas – šoninis montavimas, plieno

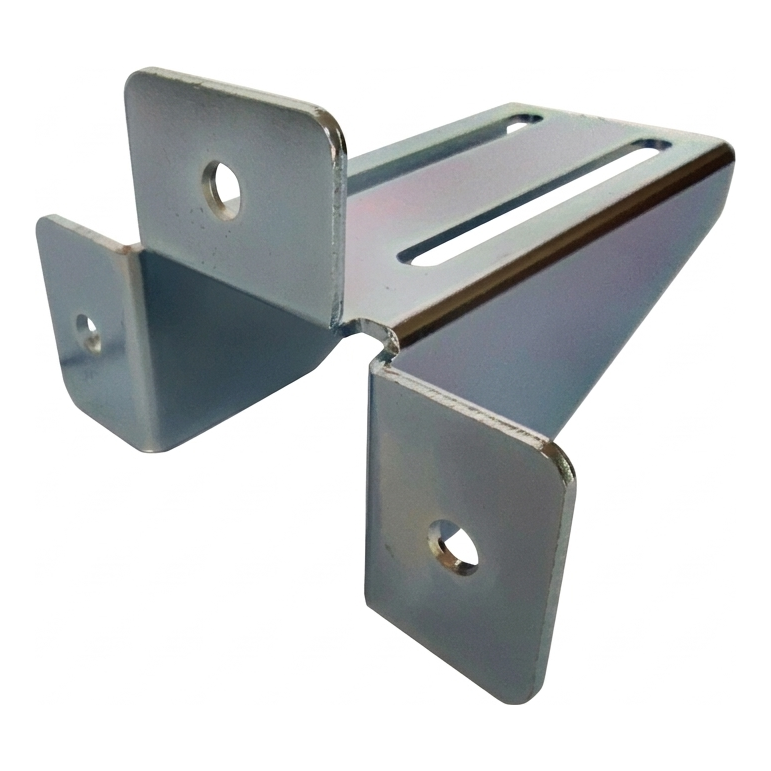

PSG įvažiavimo laikiklio kronšteinas yra plieno konstrukcinis elementas, skirtas šoniniam įvažiavimo lizdo montavimui savarankiškuose slankiojantiuose vartuose. Dėl tvirtos konstrukcijos iš 4 mm plieno skardos ir preciziškai išgręžtų montavimo angų užtikrina patvarų ir stabilų ritinėlio laikiklio tvirtinimą prie stulpo ar sienos. Produktas sutrumpina montavimo laiką – pailgi (pupelės formos) anga leidžia reguliuoti padėtį be pakartotinio gręžimo.
Kronšteinas yra būtinas elementas slankiojančių vartų sistemose, kur įvažiavimo laikiklį reikia montuoti šonuose, o ne iš viršaus. Tinka visur ten, kur stulpo ar sienos konstrukcija reikalauja atitraukti įvažiavimo lizdą nuo montavimo paviršiaus – 175 mm iškyša užtikrina tinkamą atstumą.

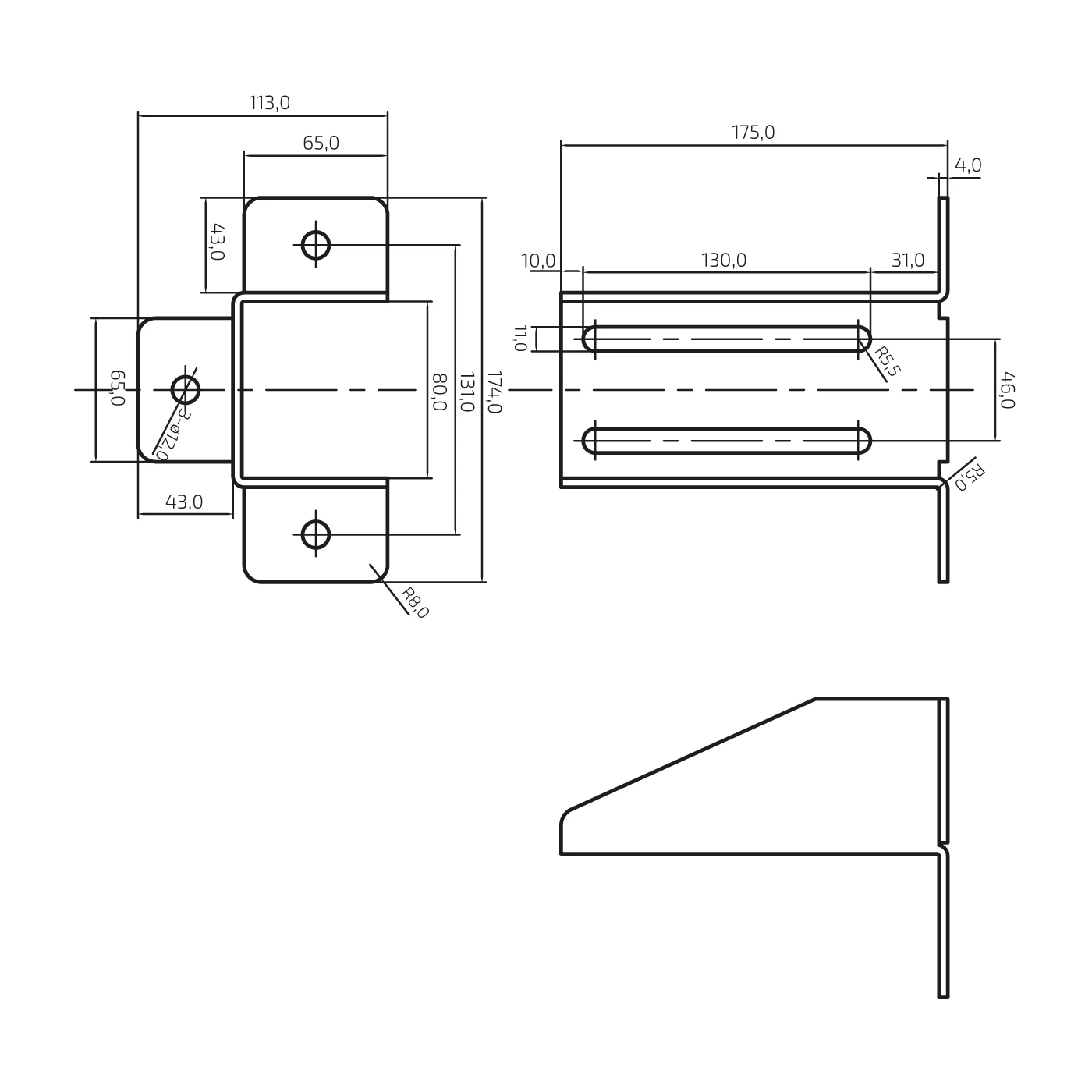

Gabaritiniai matmenys
- Bendras aukštis: 174 mm
- Bendras plotis: 113 mm
- Ilgis (iškyša nuo sienos): 175 mm
- Korpuso aukštis: 80 mm
- Skardos storis: 4 mm
- Svoris: 1,156 kg
Montavimo ir reguliavimo angos
- Montavimo angos: 3 × ⌀12 mm (šoniniuose flanšuose)
- Montavimo angų tarpas (vertikaliai): 131 mm
- Pailgos angos (pupelės formos): ilgis 130 mm, plotis 11 mm
- Pupelės formos angų tarpas (vertikaliai): 46 mm
- Atstumas nuo pupelės iki priekinio krašto: 10 mm
- Atstumas nuo pupelės iki galinio krašto: 31 mm
- Pupelės užapvalinimo spindulys: R5,5
Tvirtinimo flanšai
- Šoninių flanšų matmenys: 65 × 43 mm
- Priekinio flanšo matmenys: 65 × 43 mm
- Kraštų užapvalinimo spindulys: R8
- Lenkimo spindulys: R5
Medžiagos ir identifikaciniai duomenys
- Medžiaga: plieno skarda
- Gamintojas: PSG
- EAN: 5903313203593
Kronšteinas tinka montavimui tiek ant plieno, tiek ant betono stulpų. Pailgos angos leidžia preciziškai reguliuoti įvažiavimo lizdo padėtį horizontaliai, kas ypač naudinga koreguojant vartų ašį po stulpų įbetonavimo. Trys apskritos ⌀12 mm angos flanšuose užtikrina patikimą elemento tvirtinimą prie pagrindo.
