PV montavimo profilio jungtis, aliuminio, anoduota juoda, 100 mm

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.06 kg

Kaina/ vnt.: 0,90 € 0.90

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (0,74 €)

be 21% PVM, be pristatymo išlaidų

* Pakuotės Parinktis:

Vnt.:
Pakuotė: 200 vienetų:
Pakuotė: 5000 vienetų:
Pakuotė: 10000 vienetų:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-18-04

rekomenduoti draugui

Aprašymas

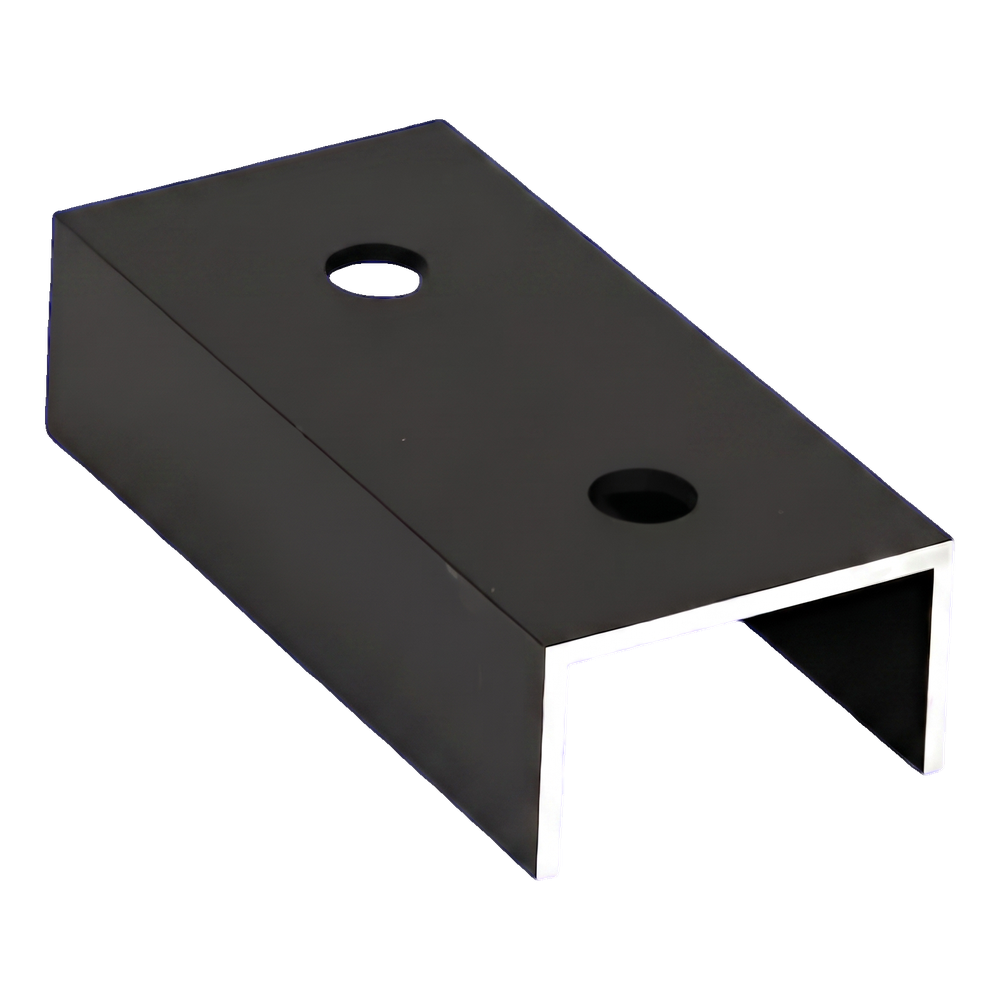

PV montavimo profilio jungtis, aliuminio, anoduota juoda, 100 mm

PV profilio jungtis, aliuminio, anoduota juoda, 25x45x25 mm

PV montavimo profilio jungtis, kurios ilgis 100 mm, skirta aliuminio profiliams ilginti fotovoltinėse konstrukcijose. Kampinio profilio formos elementas įstumiamas į jungiamų profilių vidų ir tvirtinamas varžtais per dvi montavimo angas. Pagamintas iš aliuminio 6060 su juodu anodavimu, jungia aukštą atsparumą korozijai su estetiška, vientisa visos konstrukcijos išvaizda. Kampinio profilio 2,5 mm sienelė užtikrina standų ir stabilų sujungimą, perduodant vėjo ir sniego apkrovas tarp montavimo bėgelio segmentų. Vos 0,06 kg svoris vienam vienetui papildomai neapsunkina konstrukcijos ir palengvina transportavimą ant stogo.

Jungties privalumai montavimo komandoms

Greitas profilių jungimas — pakanka įstumti kampinį profilį ir priveržti du varžtus

Aliuminis 6060 su juodu anodavimu užtikrina ilgalaikę apsaugą nuo korozijos be papildomos priežiūros poreikio, net esant sudėtingoms atmosferos sąlygoms

Dvi montavimo angos simetriškai išdėstytos jungties ilgyje

Mažas svoris leidžia efektyviai dirbti su elementais aukštyje

Juoda apdaila dera su tamsiais profiliais ir PV moduliais

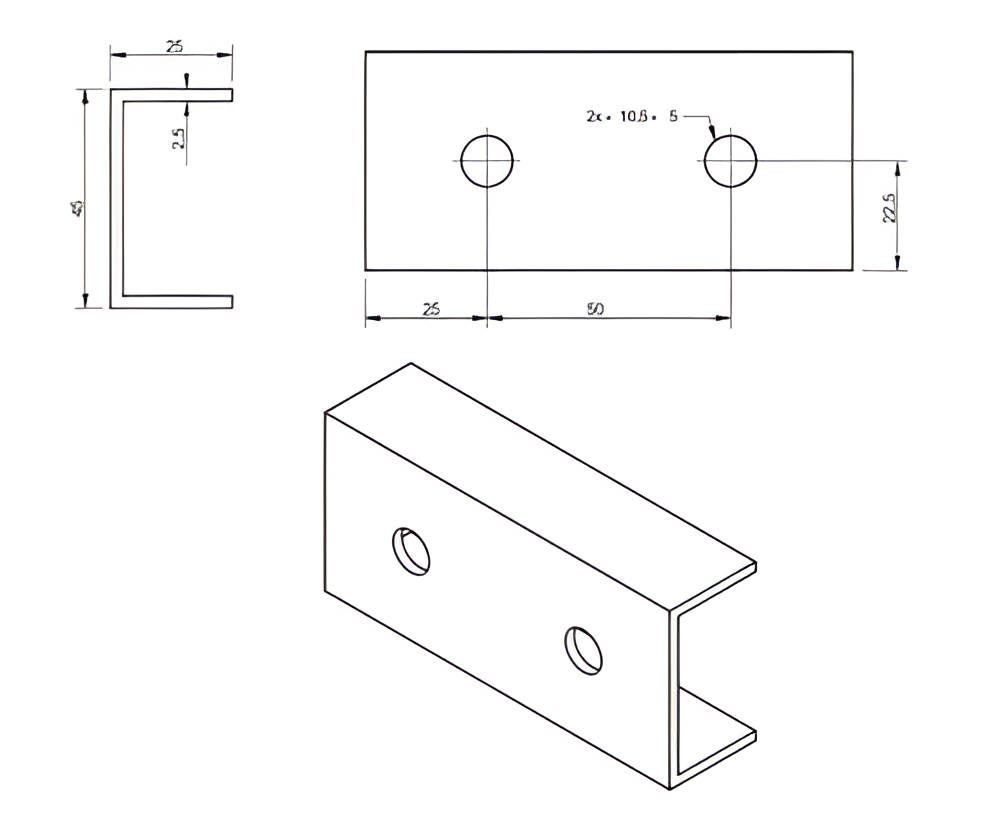

Matmenų brėžinys — PV profilio jungties skerspjūvis, vaizdas iš viršaus ir izometrija

Techniniame brėžinyje pateikiami trys jungties vaizdai: kampinio profilio skerspjūvis, vaizdas iš viršaus su montavimo angų išdėstymu ir gatavo elemento izometrija. Visus matmenis ir konstrukcijos detales rasite specifikacijos kortelėse žemiau.

Filmas, pristatantis PV montavimo profilio jungtį

Filmas, pristatantis profilio jungties panaudojimą PV konstrukcijoje

Techniniai parametrai

Elemento tipas	profilio jungtis (kampinis profilis)
Ilgis / reguliavimo diapazonas	100 mm

Matmenys

Kampinio profilio skerspjūvis	25×45×25 mm
Sienelės storis	2,5 mm
Montavimo angos	2× ø10,5 mm

Medžiaga ir apdaila

Medžiaga	aliuminis 6060
Danga / atsparumas korozijai	juodas anodavimas

Kiti parametrai

Svoris	0,06 kg
