Perforuota plokštelė dailidžių jungtis PP 9 80x200x2,0
prekės nėra
pridėti į norų sąrašą
Aprašymas

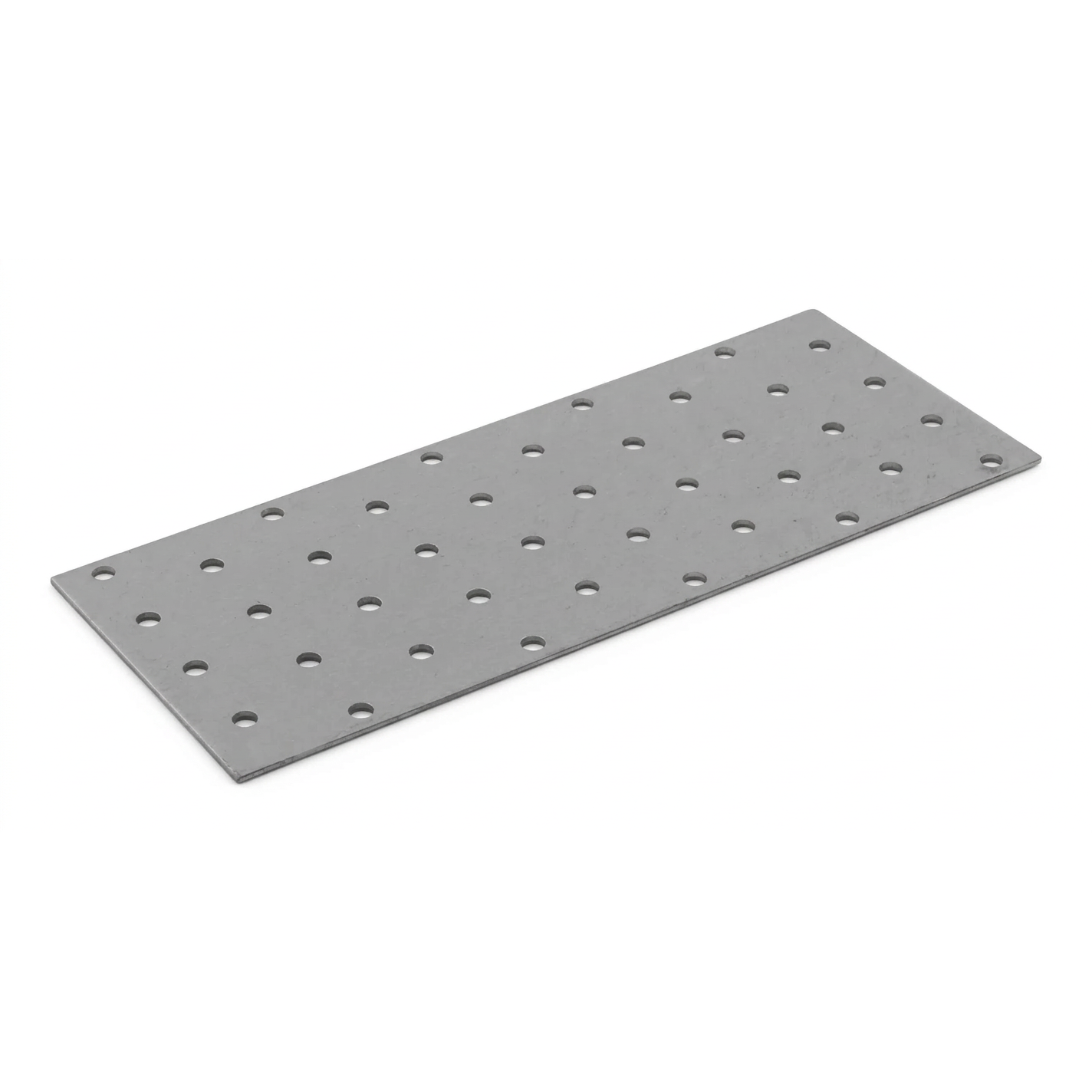

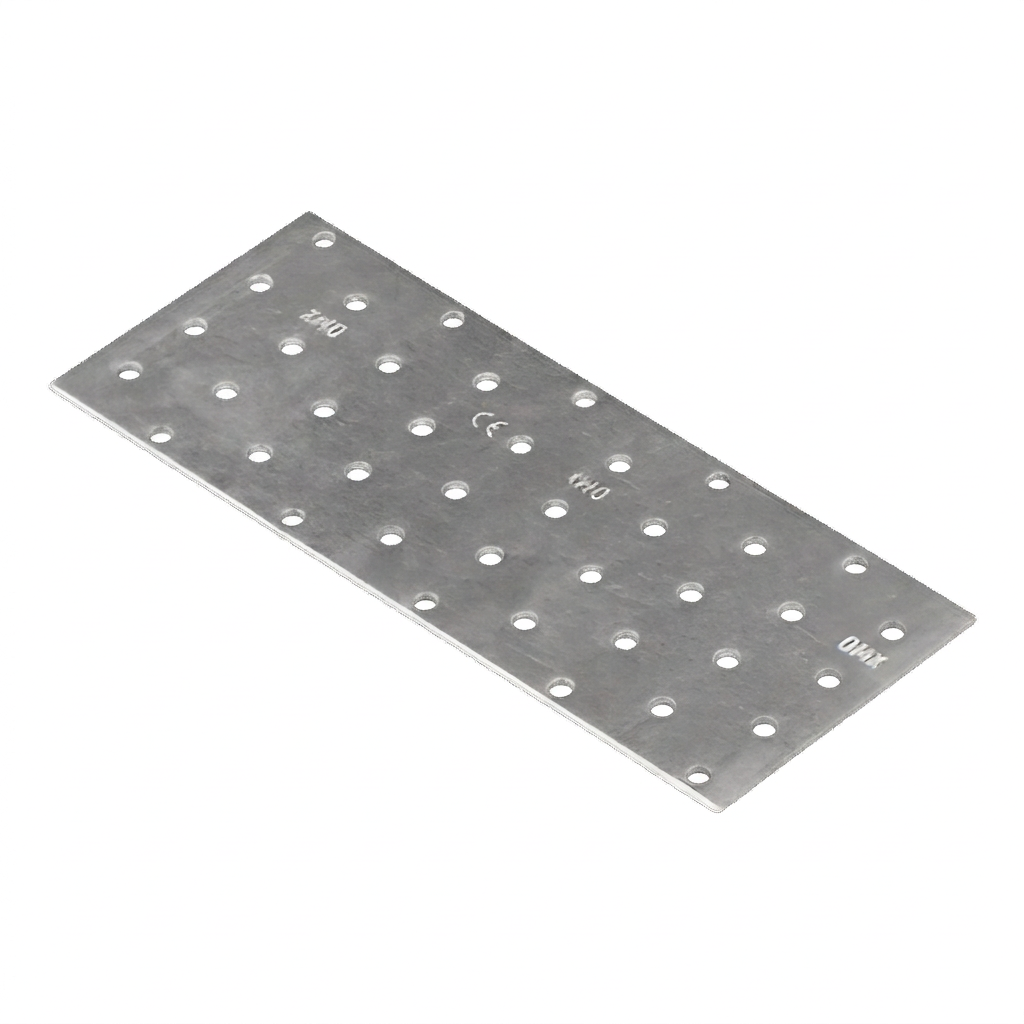

Perforuota plieninė cinkuota plokštelė PP 9 80x200 mm – plokščias jungtis
Perforuota plokštelė 80×200 mm – tai universali plokščia jungtis, skirta medinių konstrukcijų sujungimams, kuriuose jungiamų elementų šoniniai paviršiai yra toje pačioje plokštumoje. Dėl 40 montavimo angų 5 mm skersmens, tolygiai išdėstytų visame paviršiuje, plokštelė leidžia realizuoti tiek paprastus, tiek sudėtingus dailidžių jungčių sprendimus. Lygus paviršiaus apdailas leidžia naudoti jungtį tiek jungties viduje, tiek išorėje.

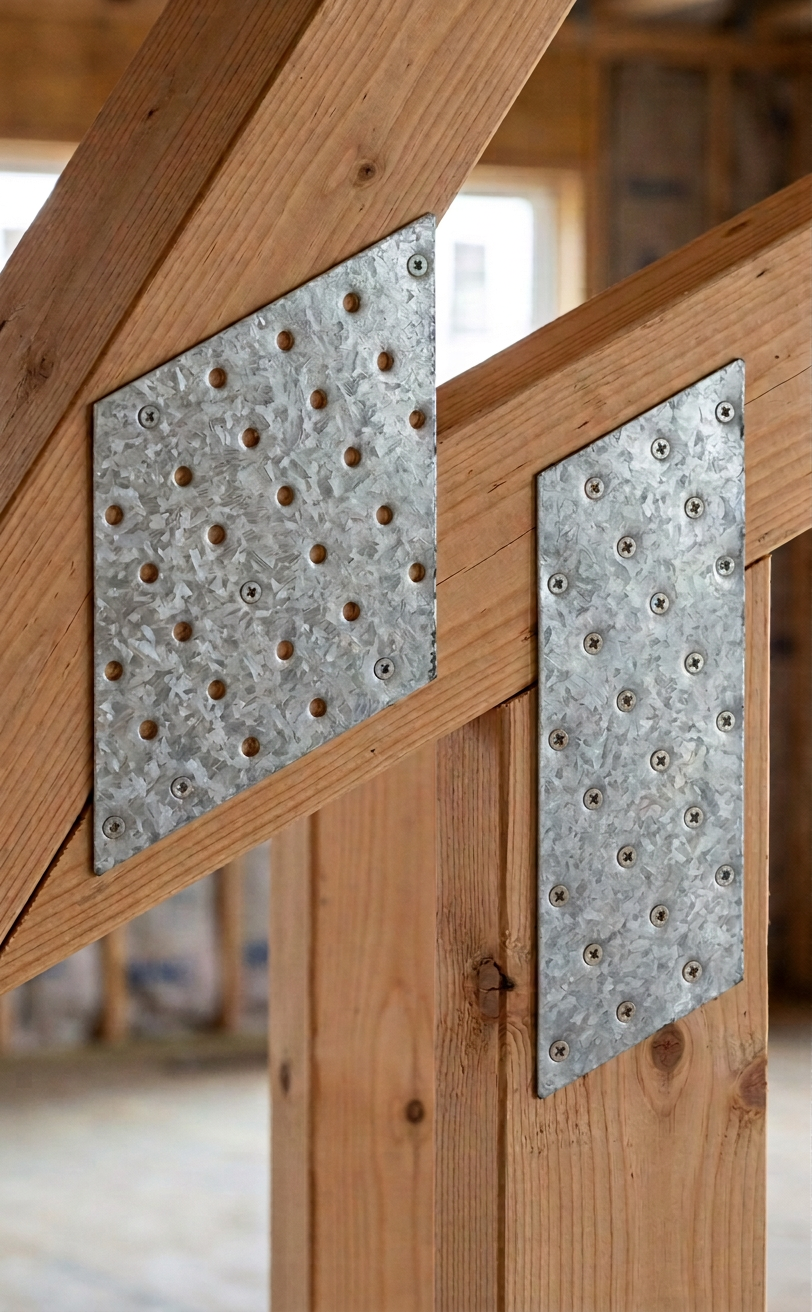

Perforuotos plokštelės paprastai naudojamos poromis, dedamos abiejose jungties pusėse. Jos yra nepakeičiamas elementas montuojant stogo santvaras bei visus medinius elementų sujungimus, kuriems reikalingas sustiprinimas. Pagaminta iš DX51D + Z275 plieninės skardos 2 mm storio, plokštelė užtikrina aukštą mechaninį atsparumą išlaikant mažą svorį. Z275 cinko danga garantuoja veiksmingą antikorozinę apsaugą, todėl jungtį galima naudoti tiek vidaus, tiek lauko sąlygomis.

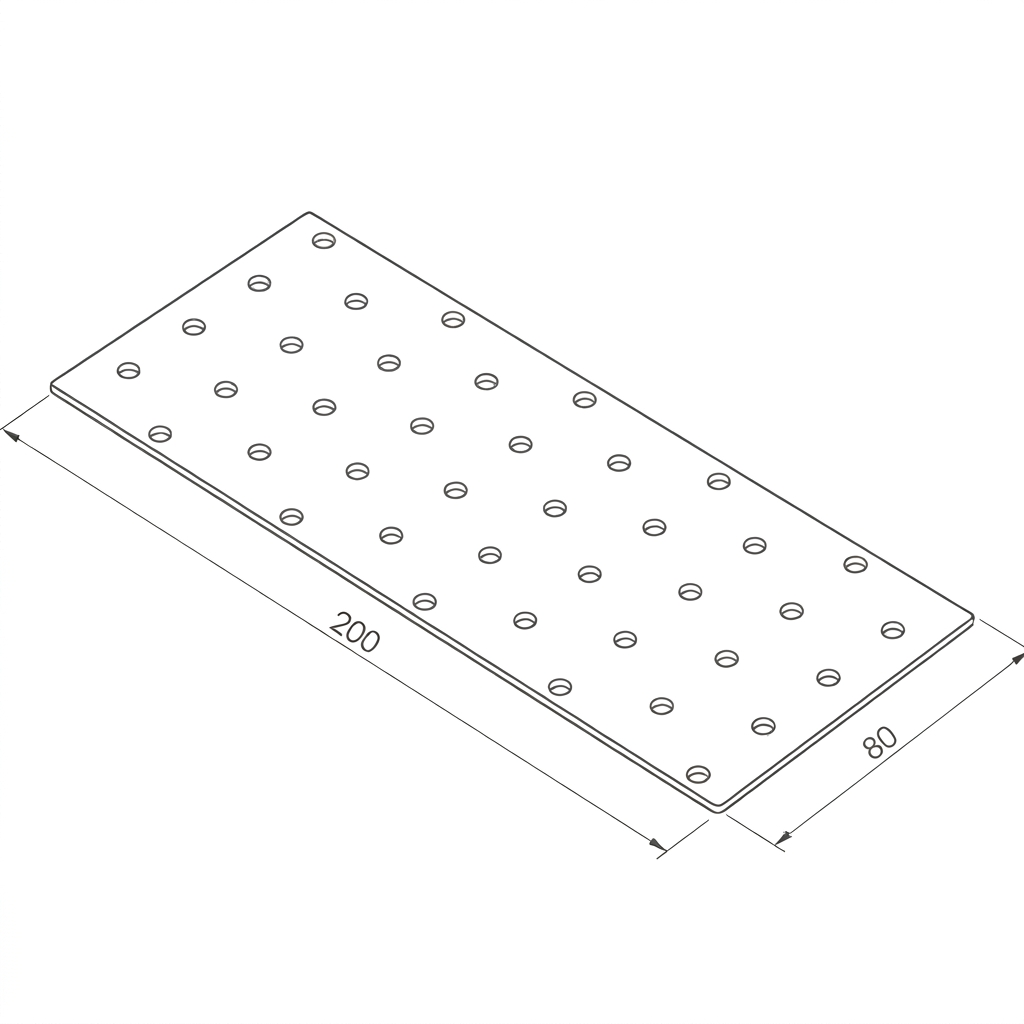

Techniniai parametrai
- Ilgis (A): 200 mm
- Plotis (B): 80 mm
- Skardos storis: 2,0 mm
- Medžiaga: DX51D + Z275
- Antikorozinė apsauga: cinkavimas
- Angų skaičius: 40 vnt. ø5 mm skersmens
- Paviršius: 3,28 dm²
Taikymas ir montavimas

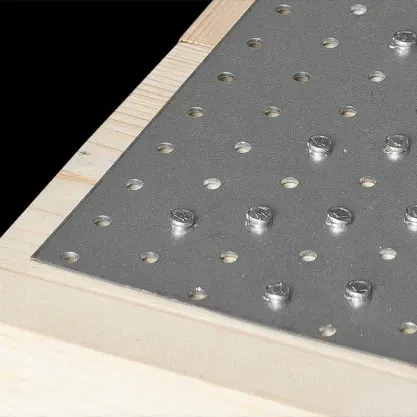

Perforuota plokštelė plačiai taikoma medinėje statyboje — nuo paprastų sustiprinimų iki sudėtingų stogo santvarų jungčių. Montavimas atliekamas naudojant šiuos tvirtinimo elementus:
- ANCHOR žiediniai vinys ø4 mm
- Dailidžių varžtai jungtims
- Mediniai varžtai ø3–ø6 mm ir ø10 mm
- Varžtai M5, M10, M12
- Betoniniai inkarai M5, M10, M12
Dokumentacija
Produktas turi Eksploatacinių savybių deklaraciją, patvirtinančią atitiktį galiojantiems statybos normų reikalavimams. Techninė dokumentacija prieinama parsisiuntimui žemiau.
Techniniai duomenys
| Medžiaga | Plienas |
| Skardos storis [mm] | 2 |
| Jungiklio tipas | Perforuota plokštelė |
