Plieno jungtis L120 vartų vyriui M18 – 180° atidarymas
prekės nėra
pridėti į norų sąrašą
0
Aprašymas

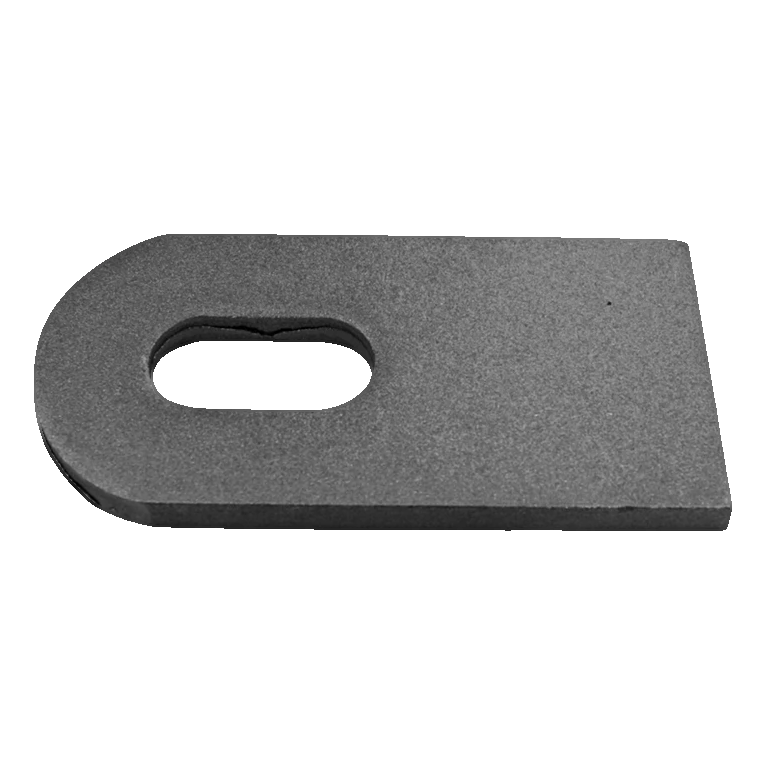

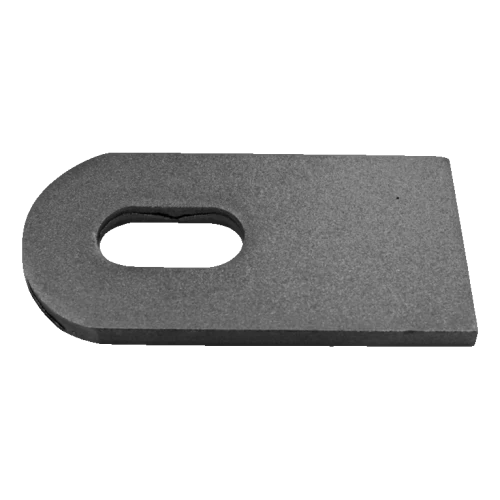

Plieno jungtis L120 vartų lankstui M18 – atsidarymas 180°
Plieno jungtis L120 skirta vartų lankstams su sriegiu M18. Dėl masyvios konstrukcijos iš 8 mm storio skardos užtikrina patvarų ir stabilų lanksto sujungimą su vartais ar varteliais, leidžiant pilną sparno atsivėrimą 180° kampu. Pupelės formos anga jungyje suteikia 70–90 mm reguliavimo diapazoną, leidžiantį tiksliai nustatyti sparno padėtį stulpo atžvilgiu – be poreikio iš naujo gręžti angas.
Elementas yra būtinas komponentas montuojant sparninius vartus ir vartelius ant varžtinių lankstų M18. Jo paprasta forma ir tvirta konstrukcija garantuoja greitą montažą ir daugelio metų be gedimų eksploataciją.
Jungties matmenys
- Ilgis (L): 120 mm
- Aukštis: 60 mm
- Skardos storis: 8 mm
- Pupelės formos anga (plotis): 20 mm
- Reguliavimo diapazonas angoje: 70–90 mm
- Lanksto sriegis: M18
Naudojimo būdas ir montažas

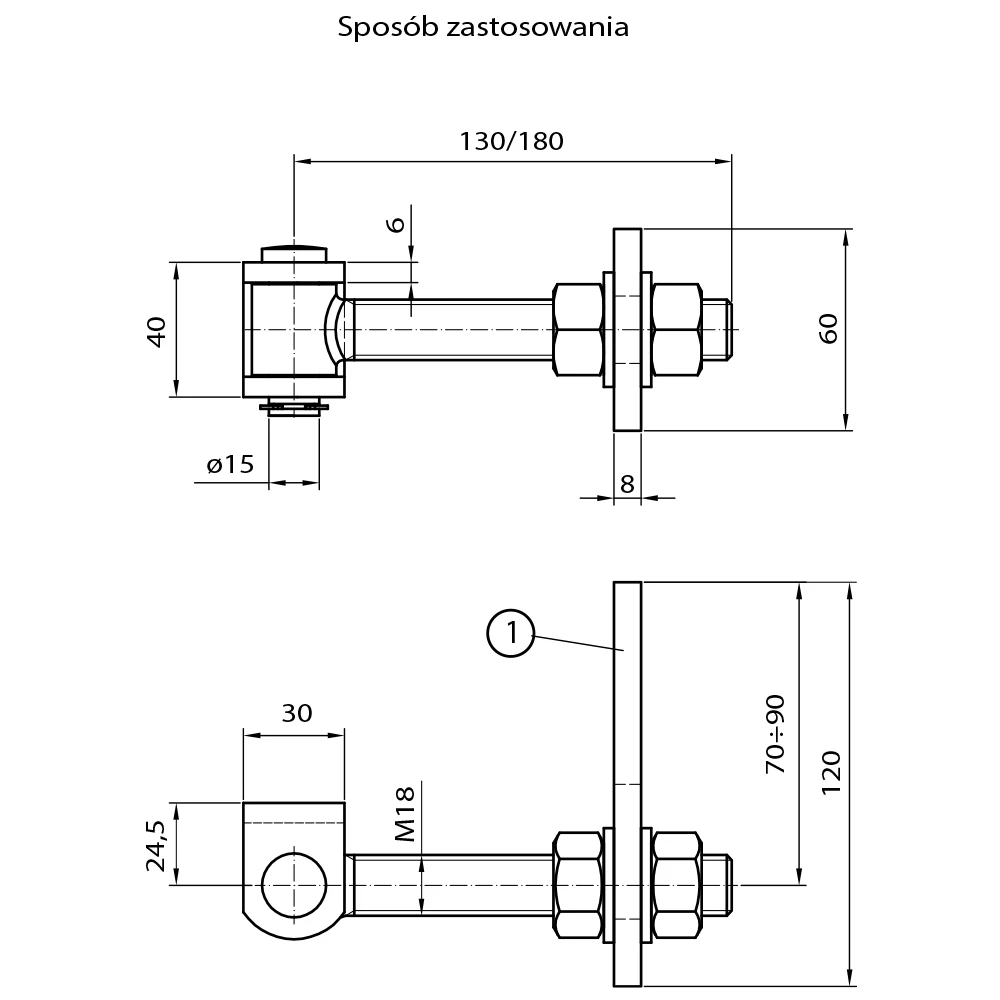

Jungtis montuojama ant vartų ar vartelių sparno, o lanksto M18 ašis pereina per pupelės formos angą ir tvirtinama veržlėmis iš abiejų pusių. Naudojimo schema rodo du ašies ilgio variantus (130 mm ar 180 mm), leidžiančius parinkti tinkamą lankstą stulpo ar rėmo storiui. Lanksto įvorė (aukštis 40 mm, kaiščio Ø15 mm) suvirinama prie stulpo, o jungtis su pupelės formos anga leidžia sklandžiai reguliuoti sparno padėtį.
Techniniai duomenys
- Medžiaga: plienas
- Skardos storis: 8 mm
- Jungties ilgis: 120 mm
- Jungties aukštis: 60 mm
- Lanksto sriegis: M18
- Pupelės formos angos matmenys: 20 × 40 mm (plotis × ilgis)
- Reguliavimo diapazonas: 70–90 mm
- Sparno atsivėrimo kampas: 180°
- Svoris: 0,38 kg
- EAN: 99917867
Jungtis suderinama su varžtiniais lankstais M18, kurių ašies ilgis 130 mm ar 180 mm. Idealus elementas profesionaliam sparninių vartų ir vartelių montažui tvoros sistemose.
Techniniai duomenys
| Sriegio tipas | M18 |
| Skersmuo | 12 |
| Montavimo būdas | Įmūrijamas |
| Medžiaga | Plienas |
