Reguliuojamas vartelių vyrys M16 su rutuliniuoju guoliu – cinkuotas
prekės nėra
pridėti į norų sąrašą
Aprašymas

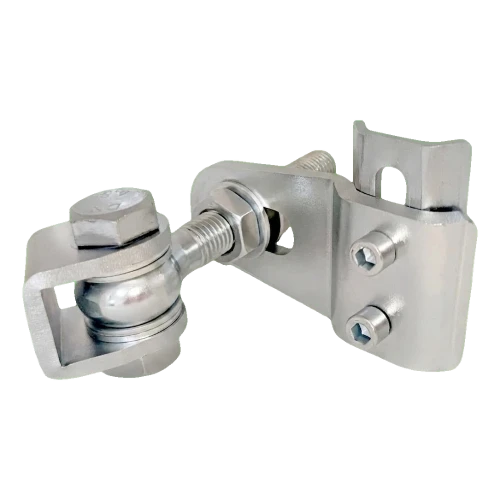

Reguliuojamas vartų vyris M16 su rutuliniu guoliu – cinkuotas, įsukamas
Reguliuojamas vartų vyris M16 su rutuliniu guoliu yra tvirtas furnitūros elementas, skirtas vartų sparnų ir vartelių pakabinimui tvoros sistemose. Vyris yra reguliuojamas trijose plokštumose, kas žymiai palengvina montažą ir vėlesnį nustatymo koregavimą. Įmontuotas rutulinis guolis užtikrina sklandų, tylų vyrio veikimą net esant dideliems apkrovoms, o tvirta cinkuoto plieno konstrukcija garantuoja daugiametį atsparumą korozijai ir atmosferos poveikiui. Vyris nereikalauja suvirinimo – yra įsukamas.

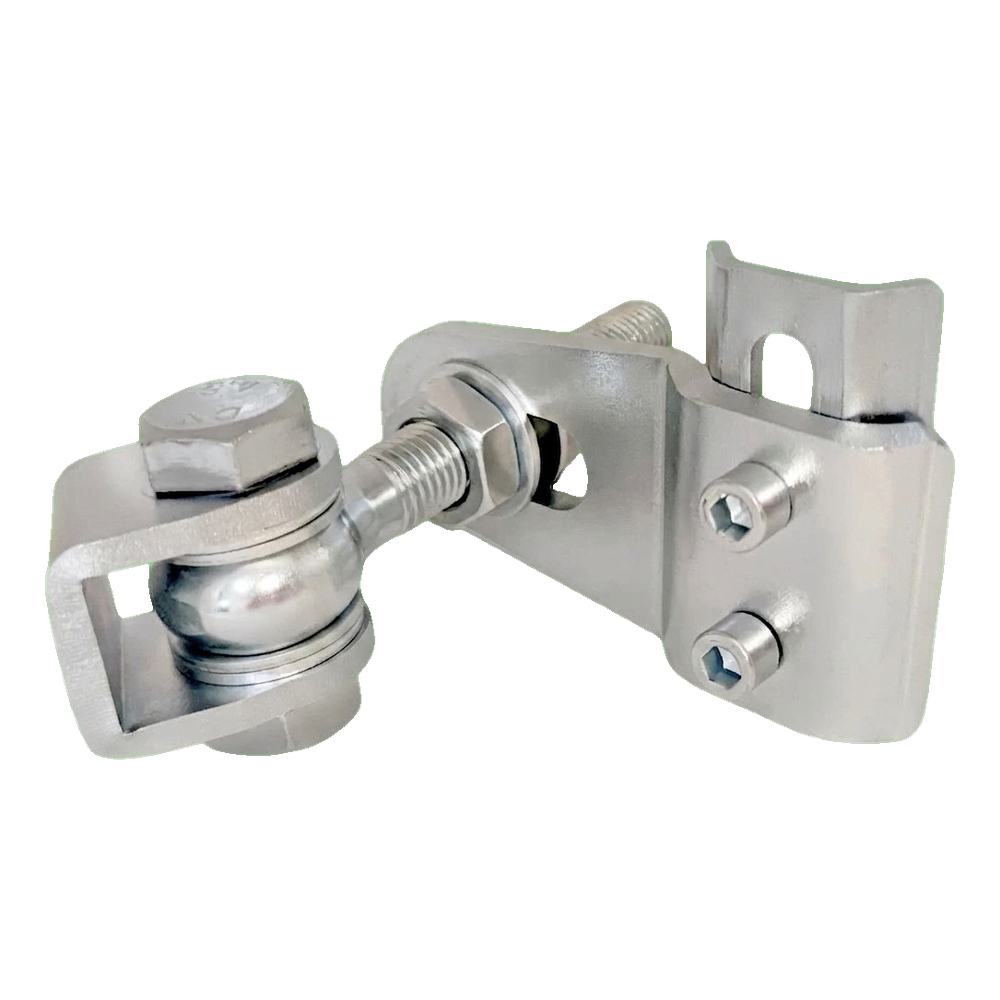

Vyris susideda iš dviejų pagrindinių elementų — U tipo laikiklio su rutuliniame guolyje esančia sukimosi ašimi bei tvirtinimo plokštelės su skylėmis varžtams. Abu elementai sujungti reguliuojamu srieginio kaiščio, kas leidžia sklandžiai reguliuoti išdėstymą ir suvienodinti vartų sparną atžvilgiu atramos stulpo. Plokštelės tvirtinimas atliekamas dviem imbusiniais varžtais, kas užtikrina patikimą ir stabilų sujungimą su laikančiąja konstrukcija. Galimas vyrio reguliavimas baigus montažą.

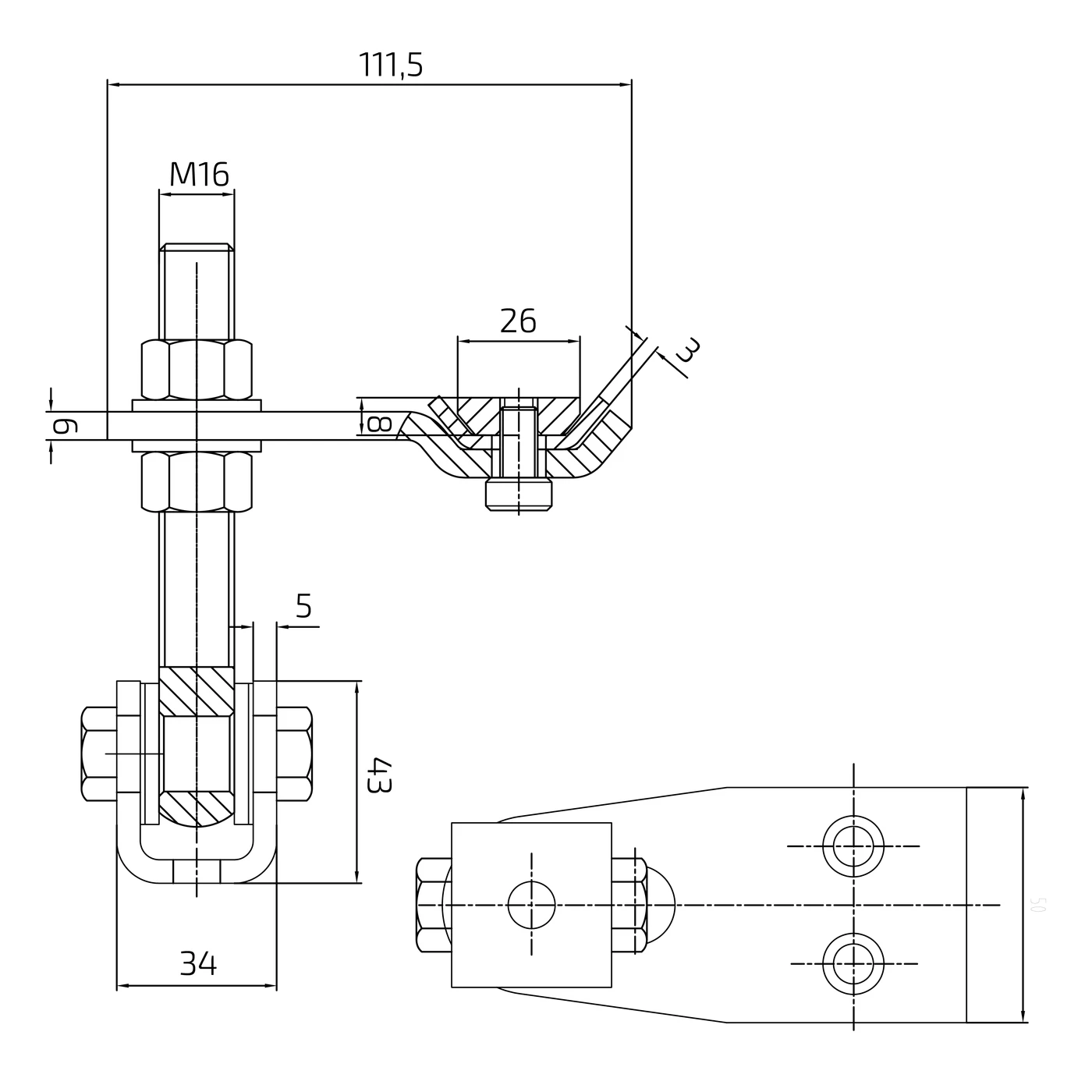

Matmenys ir techniniai parametrai
- Reguliavimo kaiščio sriegis: M16
- Darbinis ilgis (nuo kaiščio ašies iki plokštelės krašto): 111,5 mm
- Išorinis U laikiklio plotis: 34 mm
- U laikiklio ilgis: 43 mm
- U laikiklio medžiagos storis: 5 mm
- Guolio lizdas skersmuo: 26 mm
- Pagrindinio plokščiojo plieno storis: 6 mm
- Profiliuotos plokštelės storis: 3 mm
- Tvirtinimo plokštelės plotis: apie 50 mm
- Medžiaga: cinkuotas plienas
- Guolis: rutulinis
- Vyrio keliamoji galia: 105 kg
- Atidarymo kampas: 180°
- Atsparumas dilimui: taip
Taikymas ir montažas
Vyris skirtas pirmiausia vartų sparnams ir varteliams namų valdų, pramonės ir viešosios paskirties pastatų tvoros sistemose. M16 sriegiu reguliavimas leidžia koreguoti sparno lygį neišmontuojant viso vyrio — užtenka atlaisvinti kontraveržlę, nustatyti norimą padėtį ir vėl priveržti. Montavimo brigadoms tai reiškia trumpesnį montažo laiką bei galimybę lengvai koreguoti stulpų nuosėdimo atveju arba keičiantis vartų geometrijai po ilgalaikio naudojimo.
Tvirtinimo plokštelė su skylėmis imbusiniams varžtams leidžia montuoti tiek tiesiogiai ant plieno stulpo, tiek ant papildomos ankerinės plokštelės — dėl to vyris suderinamas su daugeliu tvoros konstrukcijų tipų. Rutulinis guolis panaikina metalas-metalas trinties poveikį, kas užtikrina beavarinį ir tylų veikimą per visą eksploatacijos laikotarpį.
Techniniai duomenys
| Sriegio tipas | M16 |
| Montavimo būdas | Įmūrijamas |
| Medžiaga | Plienas |
