Stiklinių stogelių sistema M10 3 dalių atrama fi 10 mm stiklas 8-17,52 mm AISI 304 satinas
prekės nėra
pridėti į norų sąrašą
Aprašymas
Stiklinių stogelių sistema M10 – 3 elementų montavimo komplektas AISI 304
Trijų elementų stiklinių stogelių montavimo sistema, skirta profesionaliam stiklinių stogelių tvirtinimui virš įėjimų į gyvenamuosius pastatus ir visuomeninius objektus. Komplektas leidžia saugiai montuoti stiklo plokštes, kurių storis nuo 8 iki 17,52 mm, ir suderinamas su traukikliais, turinčiais M10 sriegį.

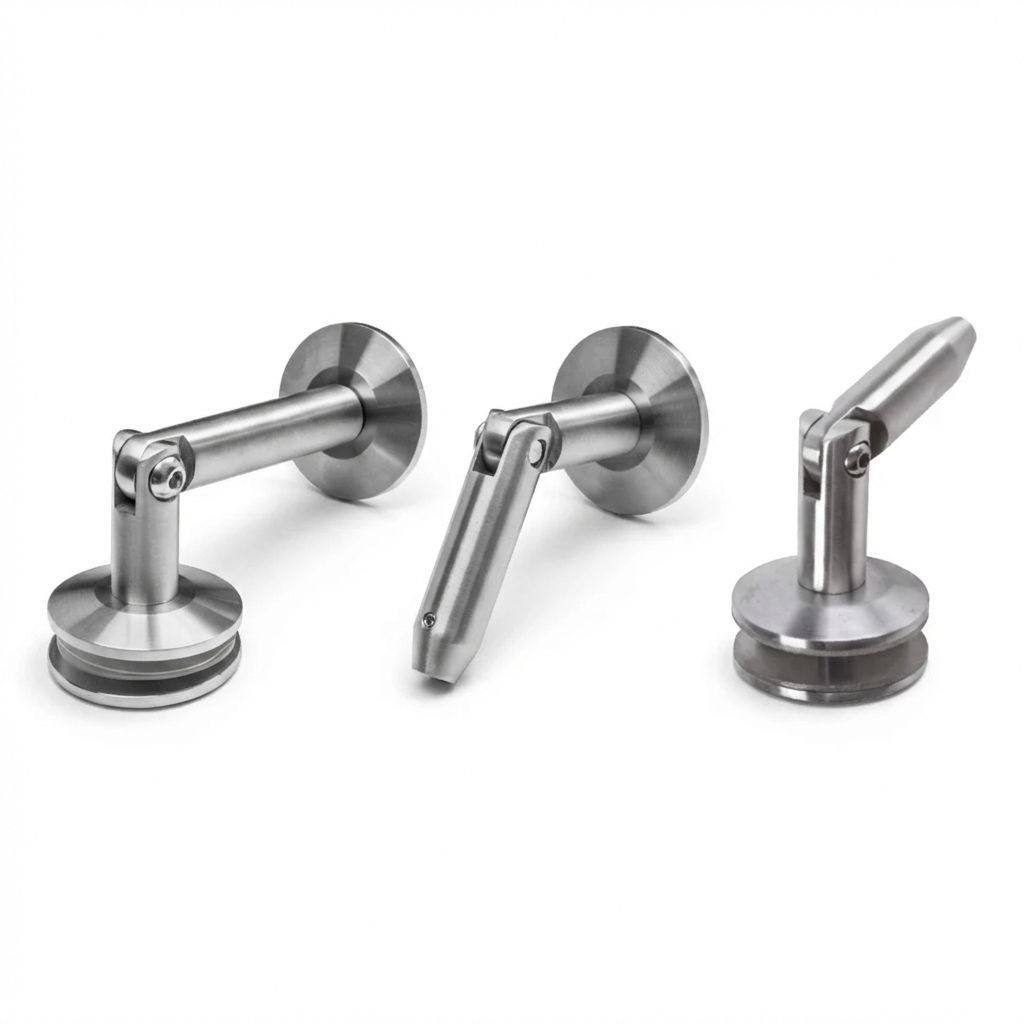

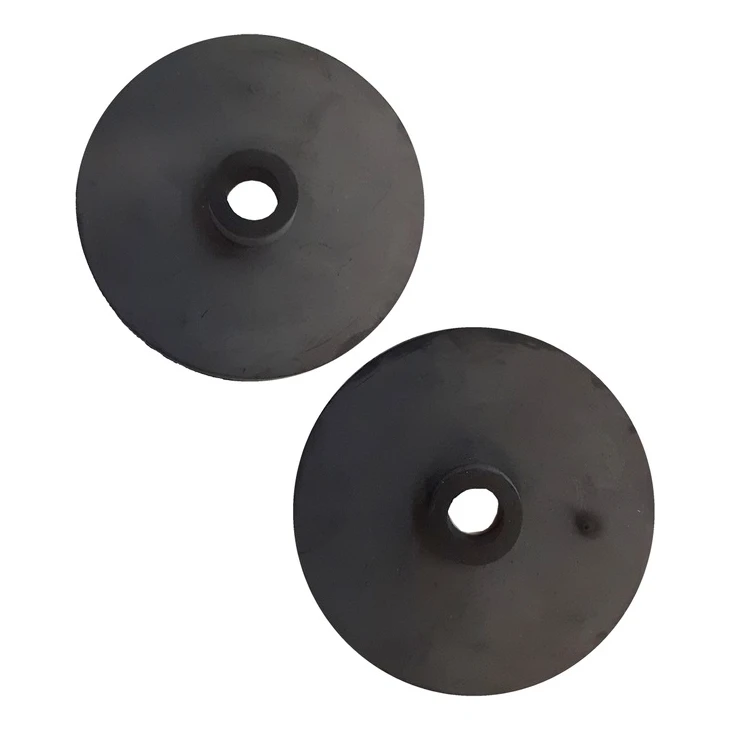

Sistemą sudaro trys tiksliai pagamintos jungtys iš nerūdijančio plieno AISI 304 satyninio apdailos, užtikrinančios ilgaamžiškumą ir estetišką išvaizdą daugeliui metų. Kiekvienas elementas turi užmaskuotą montavimo angą, suteikiančią visai konstrukcijai elegantišką, minimalistinį charakterį. Stiklas nesiliečia tiesiogiai su metalu — komplekte yra spaudžiamosios gumelės, kurios apsaugo plokštę ir kartu stabilizuoja ją tinkamoje padėtyje.

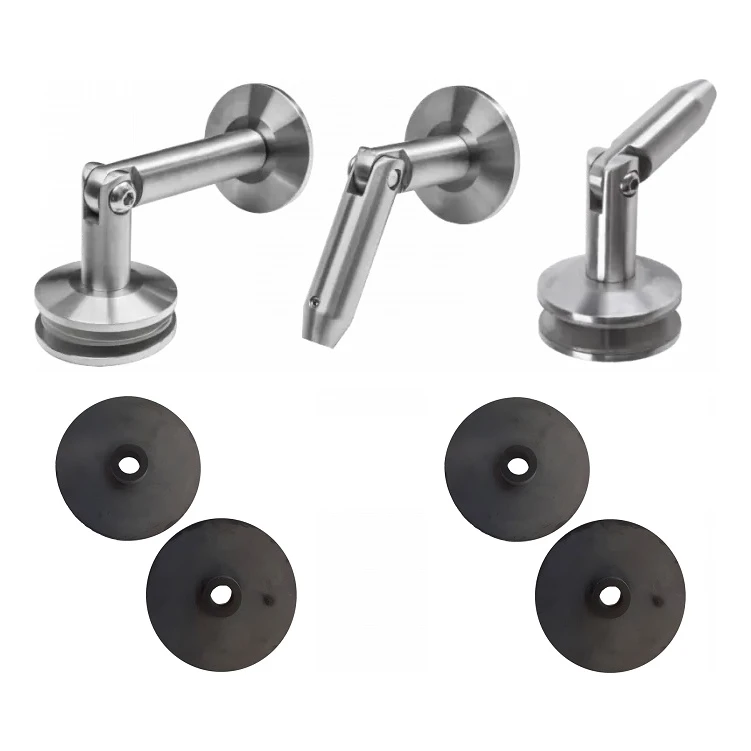

Komplekto sudėtis
- Jungtis siena–stiklas su spaudžiamųjų gumelių komplektu
- Jungtis stiklas–traukiklis su spaudžiamųjų gumelių komplektu
- Jungtis traukiklis–siena
Komplekte nėra stiklo plokštės nei traukiklių — juos reikia parinkti atskirai. Traukikliai su M10 sriegiu prieinami trimis ilgiais: 1 m, 1,2 m ir 1,5 m ir pagaminti iš nerūdijančio plieno.
Montavimo principas

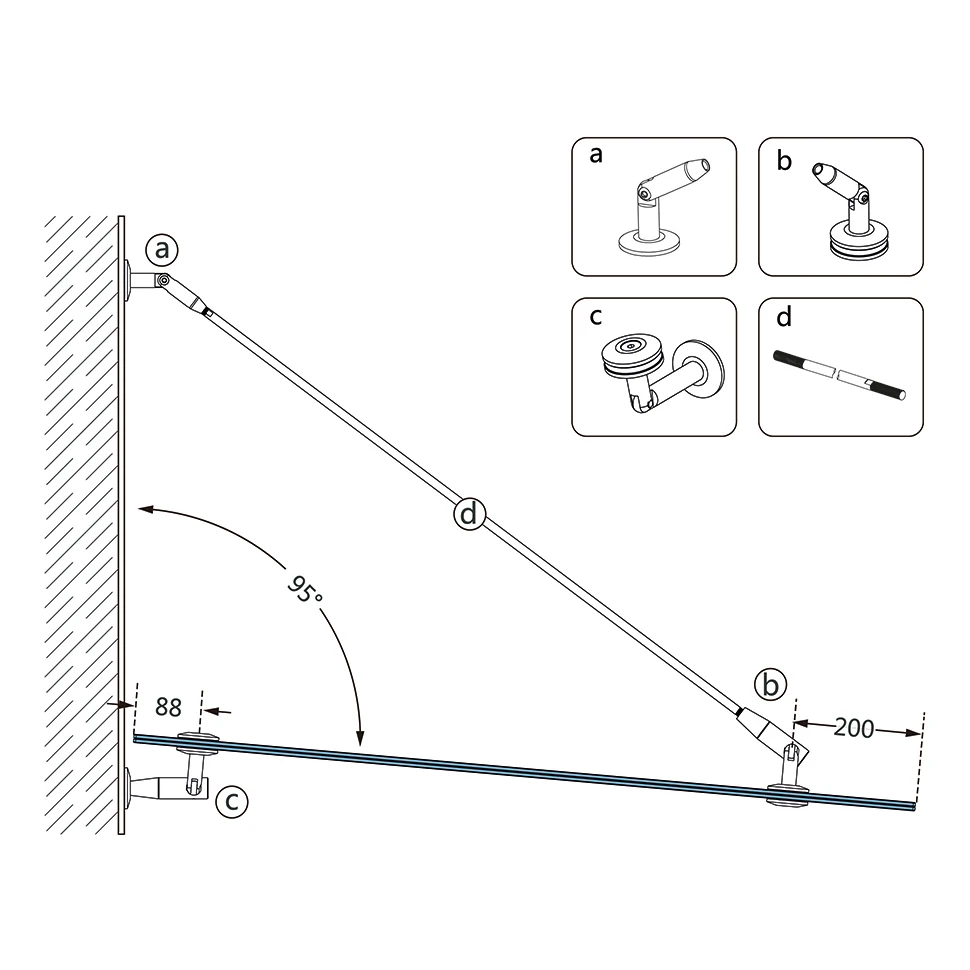

Traukiklis tvirtinamas prie pastato fasado naudojant jungtį traukiklis–siena (elementas a), o vėliau įtempamas iki optimalios stogelio padėties. Jungtis siena–stiklas (elementas c) laiko apatinį plokštės kraštą 88 mm atstumu nuo fasado, o jungtis stiklas–traukiklis (elementas b) perduoda apkrovas traukiamajai strypui. Traukiklio kampo reguliavimo diapazonas siekia iki 95°, kas leidžia pritaikyti sistemą prie įvairių montavimo sąlygų.

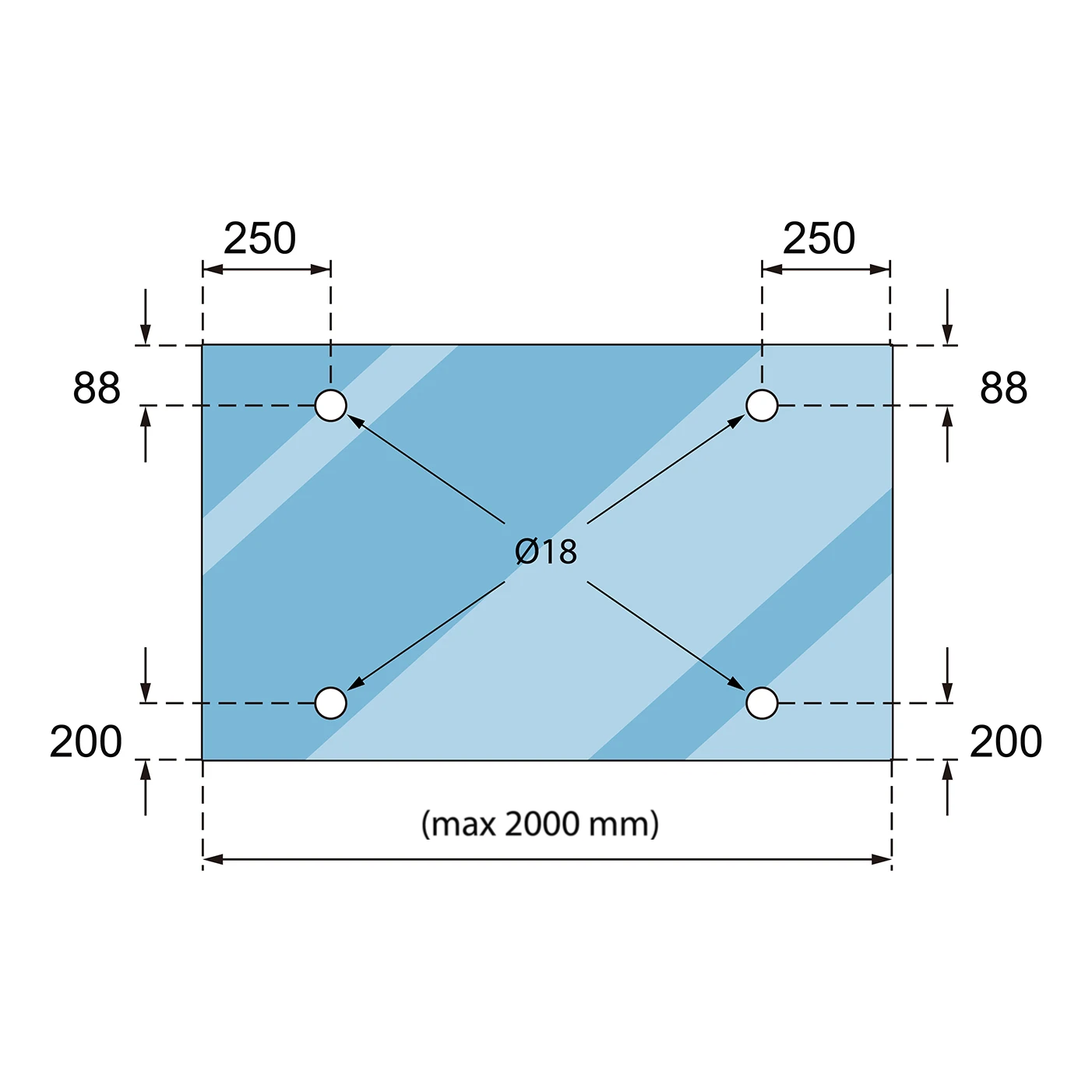

Tvirtinimo taškų išdėstymas stikle

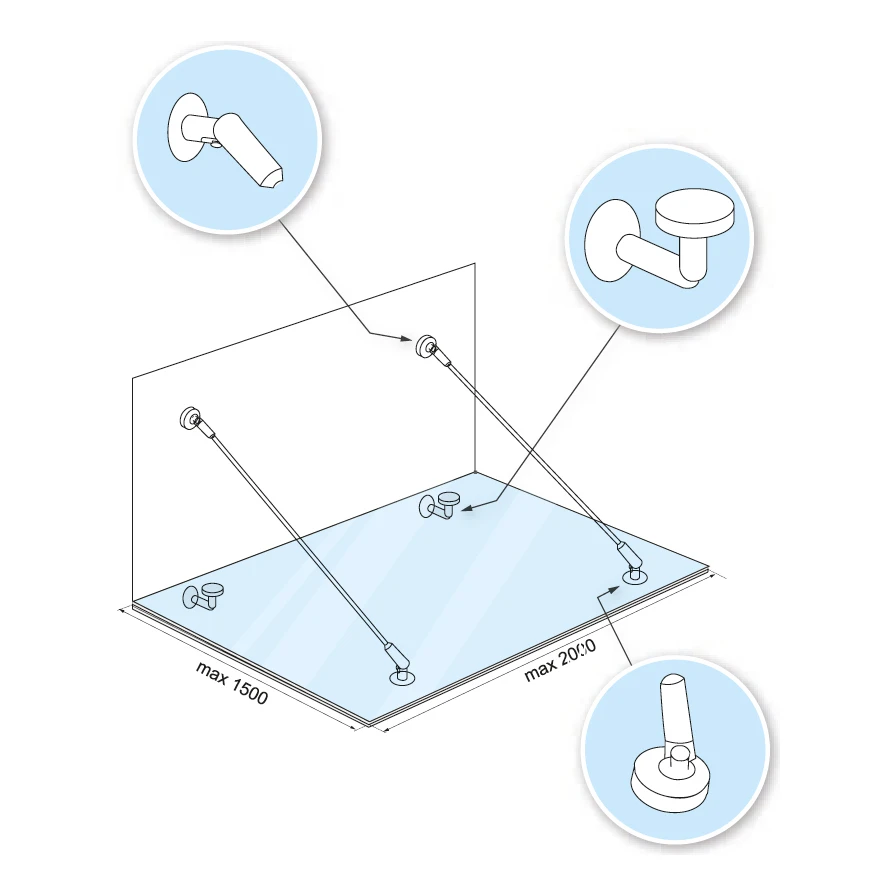

- Maksimalus stiklo plotis: 2000 mm
- Maksimalus stogelio gylis: 1500 mm
- Viršutinės angos (jungtys siena–stiklas): 88 mm nuo viršutinio krašto, 250 mm nuo šoninių kraštų
- Apatinės angos (jungtys stiklas–traukiklis): 200 mm nuo apatinio krašto, 250 mm nuo šoninių kraštų
- Angų stikle skersmuo: Ø18 mm

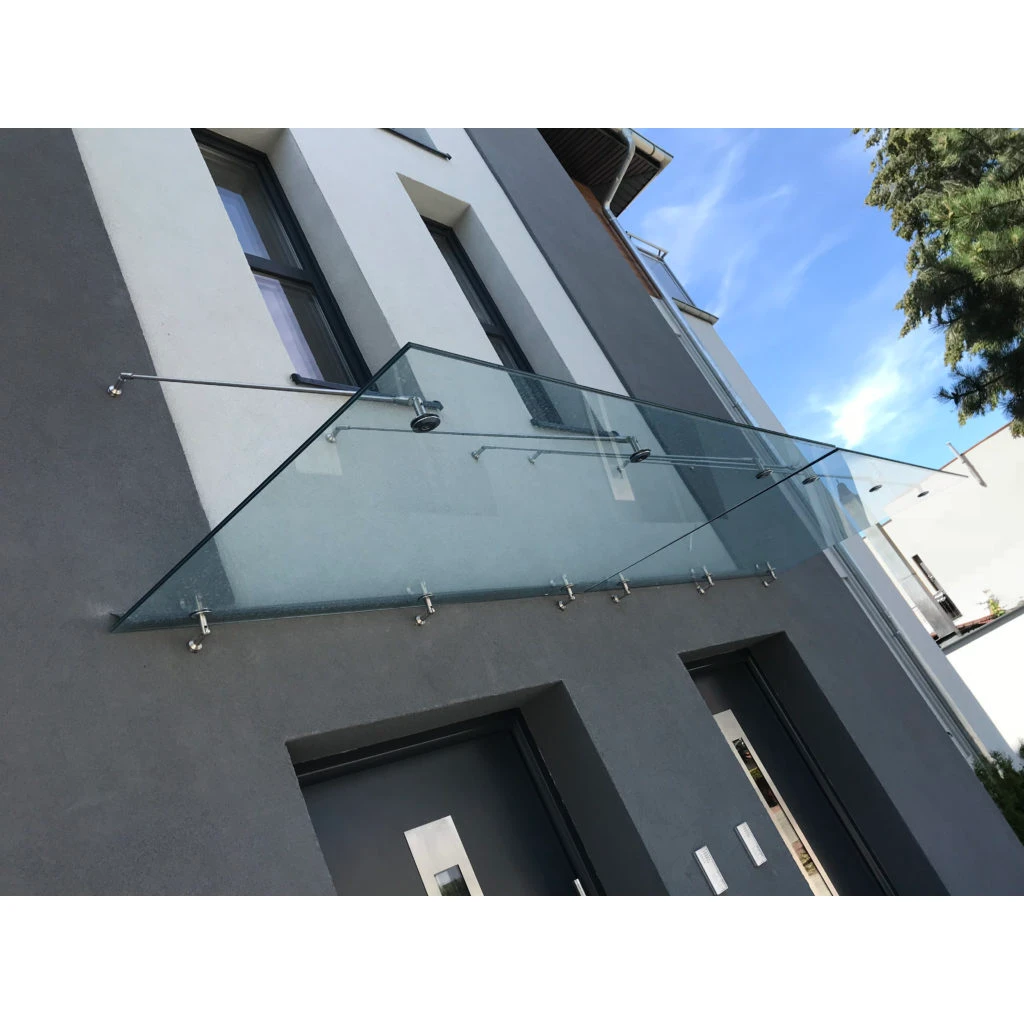

Universalus pritaikomumas yra pagrindinė šios sistemos savybė. Pastatams su storu šilumos izoliacijos sluoksniu galima naudoti papildomą montavimo plokštelę, leidžiančią patikimai inkaruoti jungtis laikančiajame mūre. Dėl to komplektas tinka tiek naujai statomuose objektuose, tiek modernizuojant senesnius fasadus. Stikliniai stogeliai apsaugo įėjimo zoną nuo kritulių ir kartu suteikia pastatui modernų, lengvą vizualinį charakterį.
Techninė specifikacija
- Traukiklio sriegis: M10
- Stiklo storis: 8–17,52 mm
- Tvirtinimo varžtai prie sienos ir stiklo: M9
- Medžiaga: nerūdijantis plienas AISI 304
- Apdaila: satyna
- Jungties ilgis: 130 mm
- Komplekto svoris: 1,64 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Medžiaga | AISI 304 |
| Paviršiaus apdaila | Satinas |
| Stiklo storis [mm] | 8-17,52 |
