Stiklinių stogelių sistema M12. 3 dalių, skirta fi 12mm trauktukui, stiklas 8-17,52mm (aisi304, universalus, satinas)
prekės nėra
pridėti į norų sąrašą
Aprašymas
3 dalių stiklinio stogelio sistema M12 – AISI 304 plienas, satinas
3 dalių stiklinių stogelių montavimo sistema skirta profesionaliam stiklo stogelių, kurių storio diapazonas nuo 8 iki 17,52 mm, įrengimui. Nerūdijančio plieno AISI 304 jungiamųjų elementų komplektas satino apdaila užtikrina patikimą, estetišką ir saugų stiklinių stogelių tvirtinimą gyvenamosios paskirties pastatuose bei visuomeninės paskirties objektuose.
Rinkinį sudaro trys tiksliai pagaminti jungiamieji elementai, kurie kartu sudaro pilną stiklinio stogelio tvirtinimo su atrama sistemą. Stiklas neliečia laikiklių tiesiogiai — spaudžiamosios gumelės, pridedamos prie rinkinio, apsaugo stiklo plokštes ir tuo pat metu stabilizuoja stiklą tinkamoje padėtyje. Universali konstrukcija leidžia montuoti įvairių tipų pastatuose, o esant storesniam fasado izoliacijos sluoksniui galima naudoti papildomą montavimo plokštelę, todėl sistema yra ypač lanksti.

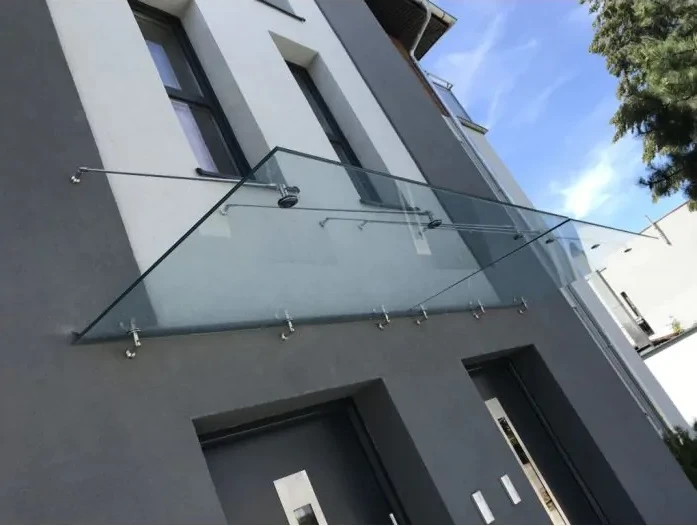

Stikliniai stogeliai atlieka dvigubą funkciją — apsaugo nuo kritulių ir suteikia fasadui architektūrinio lengvumo. Sistema su atramomis užtikrina konstrukcijos standumą išlaikant minimalistinę išvaizdą, idealiai tinkančią moderniems pastatams.

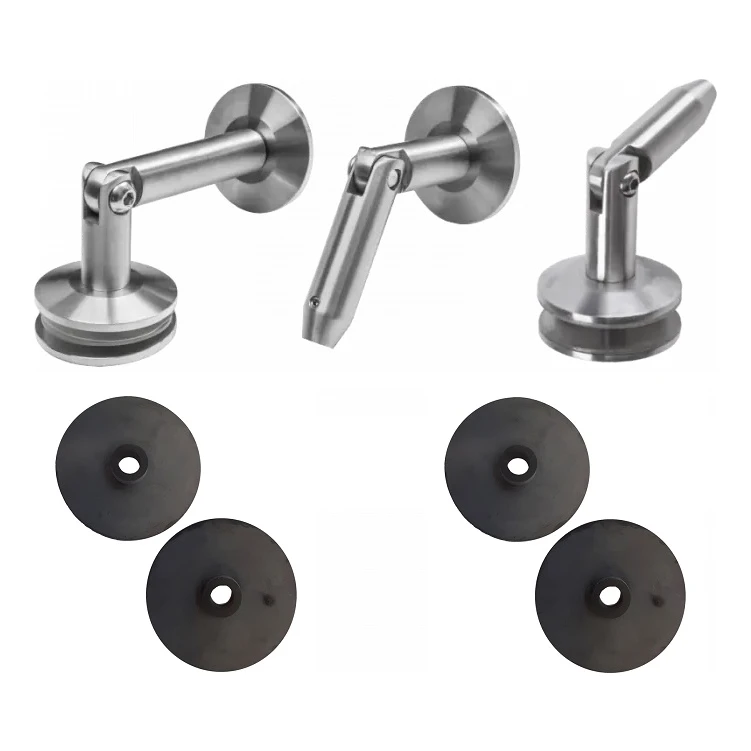

Rinkinio sudėtis

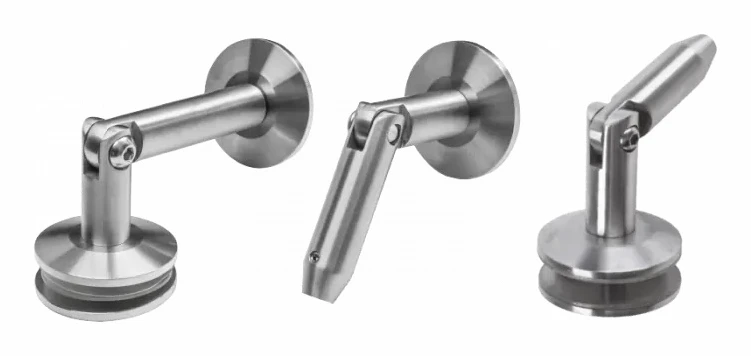

- Jungiamasis elementas siena–stiklas su spaudžiamųjų gumelių komplektu
- Jungiamasis elementas stiklas–atrama M12 su spaudžiamųjų gumelių komplektu
- Jungiamasis elementas atrama M12–siena
Rinkinys neapima: stiklo plokščių, atramų ar kitų aukščiau neišvardytų elementų. Atrama su M12 sriegiu (nerūdijančio plieno strypas) turi būti parenkama atskirai — galimi ilgiai: 1 m, 1,2 m ir 1,5 m. Atrama tvirtinama fasade, o vėliau įtempiama iki optimalios stiklinio stogelio padėties, užtikrinant jo stabilumą.
Techninė specifikacija
- Medžiaga: nerūdijantis plienas AISI 304
- Paviršiaus apdaila: satinas
- Atramos sriegis: M12
- Tvirtinimo prie sienos ir stiklo varžtų sriegis: M10
- Stiklo storis: 8–17,52 mm
- Ilgis (L): 130 mm
- Rinkinio svoris: 1,6 kg
- Stiklo skylių skersmuo: Ø18 mm
- Atramos montavimo kampas: 95°
- EAN: 5901289674263

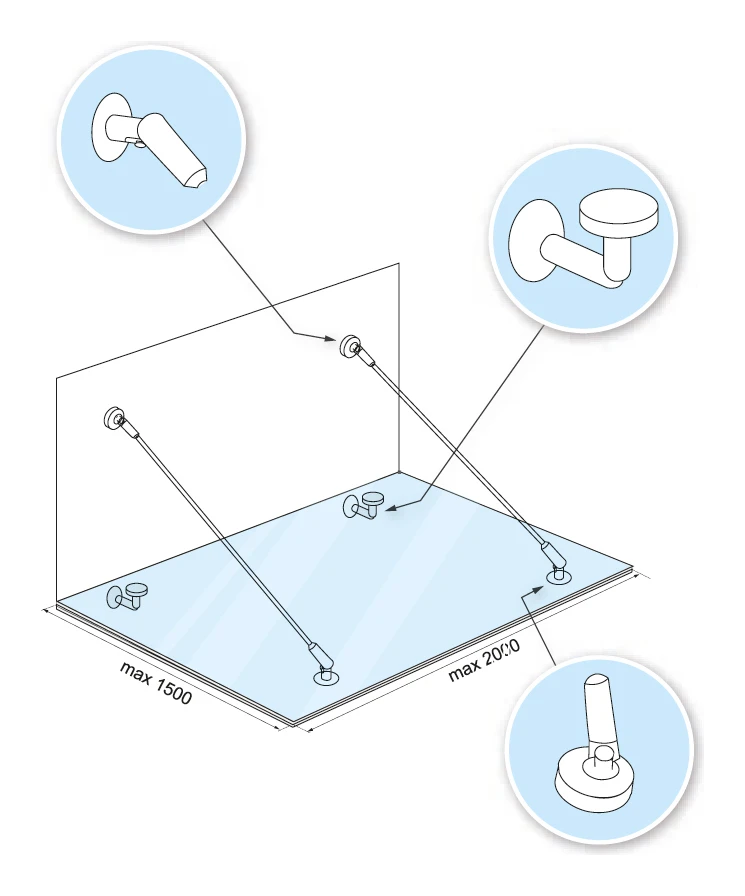

Matmenys ir montavimo schema
Tinkamas skylių išdėstymas stiklo plokštėje yra labai svarbus konstrukcijos stabilumui ir saugumui. Toliau pateiktos schemos vaizduoja rekomenduojamą tvirtinimo taškų išdėstymą ir maksimalius leistinus stiklo matmenis.

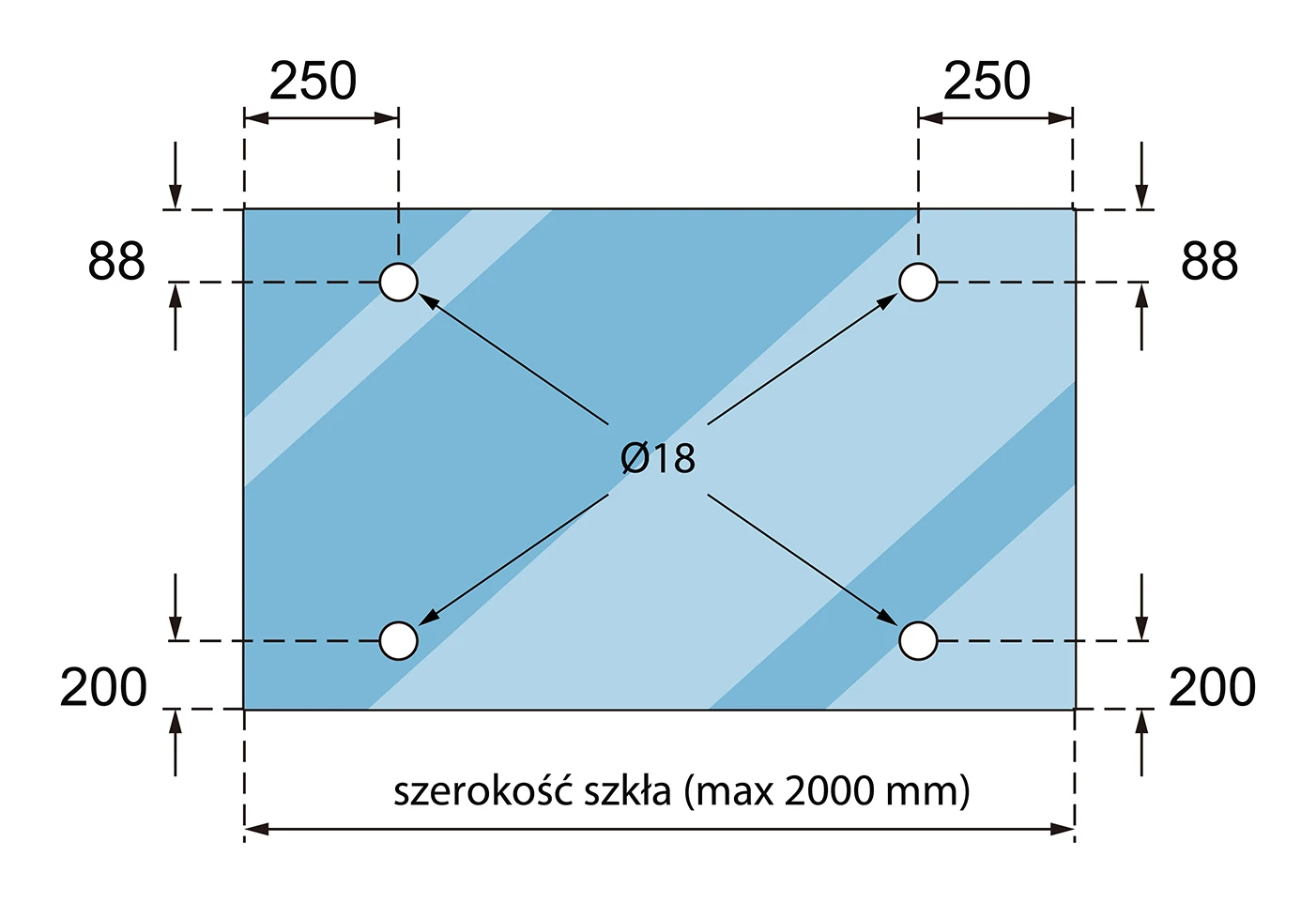

Rekomenduojami stiklo skylių išdėstymo matmenys:
- Maksimalus stiklo plotis: 2000 mm
- Maksimalus stiklo gylis (iškyša): 1500 mm
- Skylių atstumas nuo šoninių kraštų: 250 mm
- Viršutinių skylių atstumas nuo viršutinio krašto: 88 mm
- Apatinių skylių atstumas nuo apatinio krašto: 200 mm
- Skylių skersmuo: Ø18 mm

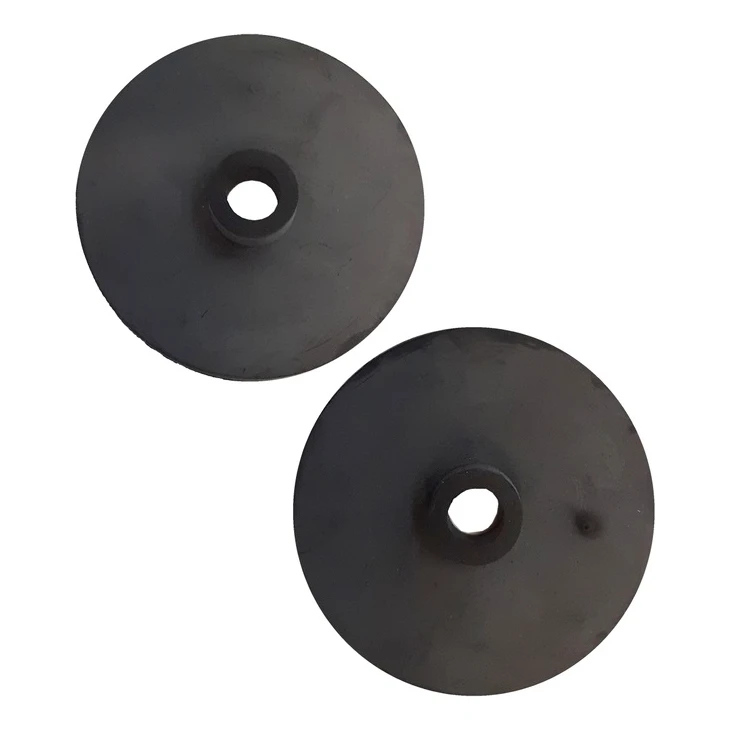

Spaudžiamosios gumelės apsaugo stiklo plokštes nuo tiesioginio kontakto su metaliniais jungiamųjų elementų dalimis, pašalinant įtrūkimų riziką ir užtikrinant stabilų stiklo laikymą. Gumelių komplektas pridedamas prie kiekvieno su stiklu besiliečiančio jungiamojo elemento.
Dėl aukšto stiklinių stogelių montavimo sudėtingumo lygio rekomenduojama montavimo darbus patikėti kvalifikuotai montavimo komandai, turinčiai patirties dirbant su grūdintu stiklu ir atramų sistemomis.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Paviršiaus apdaila | Satinas |
| Stiklo storis [mm] | 8-17,52 |
| Medžiaga | AISI 304 |
