Synerga Balus 1 – PV montavimo rinkinys balkono turėklams
Synerga Balus 1 – tai kompletiškas montavimo rinkinys, leidžiantis pritvirtinti fotovoltinius panelius ant balkono, terasos turėklų ar kitos apsauginės tvorelės. Naudojant nerūdijantį plieną H17 ir aliuminį 6060, konstrukcija yra lengva, ilgaamžė ir atspari atmosferos poveikiui. Rinkinys skirtas PV moduliams, kurių maksimalus aukštis 1052 mm, ir suteikia panelio polinkio kampą 10°.
Modernus, minimalistinis laikiklio dizainas leidžia sumontuotam paneliui darniai derėti su pastato fasadu. Idealus sprendimas daugiabučiams pastatams ir visur, kur nėra galimybės montuoti PV sistemos ant stogo ar žemėje.
Techniniai parametrai
- Maksimalus PV panelių dydis: 1052 mm
- Panelio polinkio kampas: 10°
- Laikiklių medžiaga: nerūdijantis plienas 1.4016/H17, storis 5 mm
- Kampuočių 65×65 medžiaga: nerūdijantis plienas 1.4016/H17
- Jungčių ir profilių medžiaga: aliuminis 6060
- Montavimo profiliai: 40×40×1040 mm
- Sandariklis: EPDM 80 cm

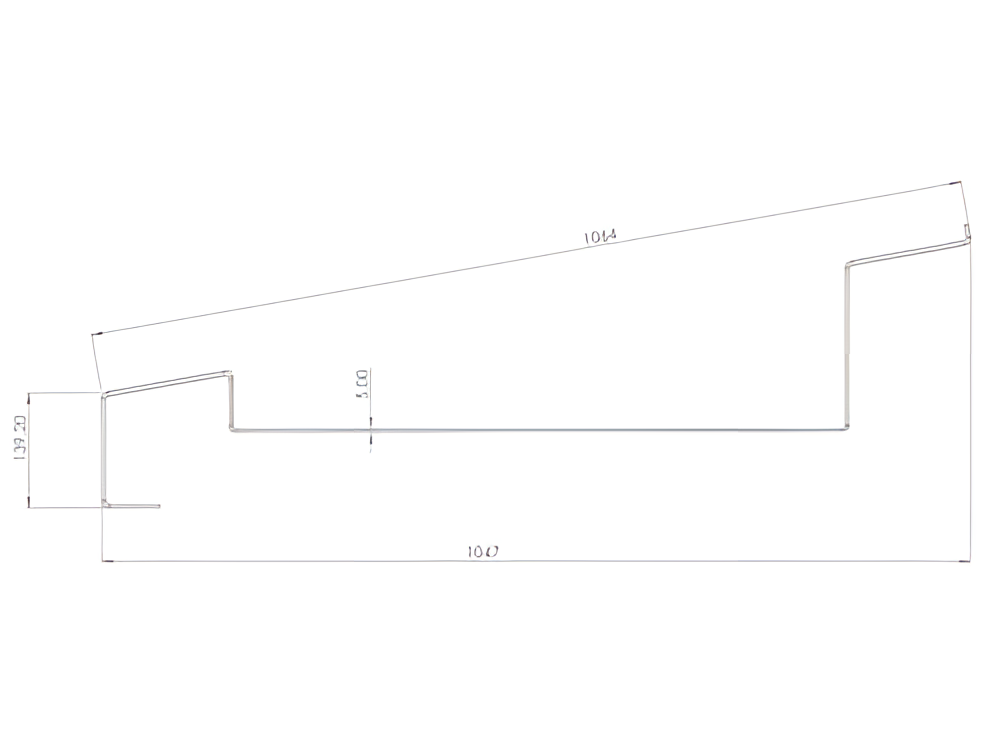

- Laikančiojo laikiklio matmenys: ilgis 1000 mm, įstrižainė 1014 mm, gylis 139,20 mm, storis 3 mm
- Pakuotės svoris: 6,75 kg
- Pakuotės matmenys: 114 × 36 × 7 cm

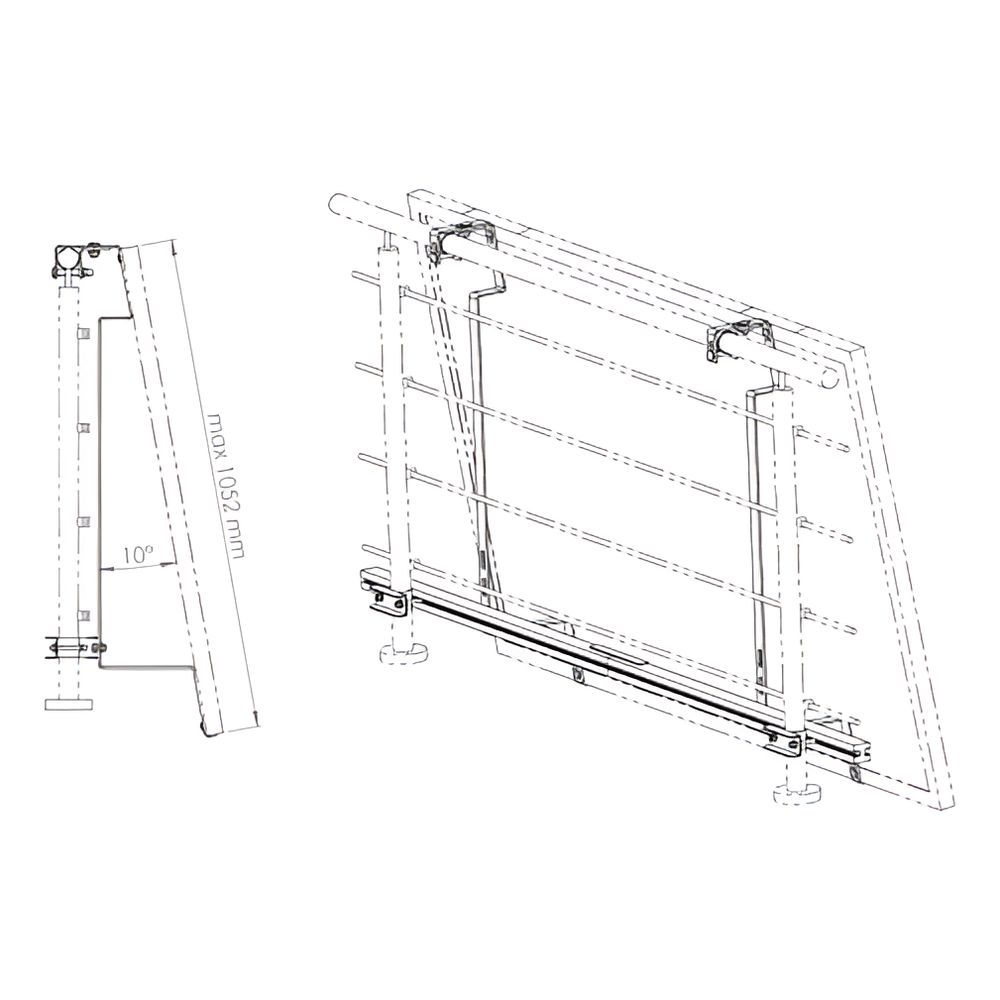

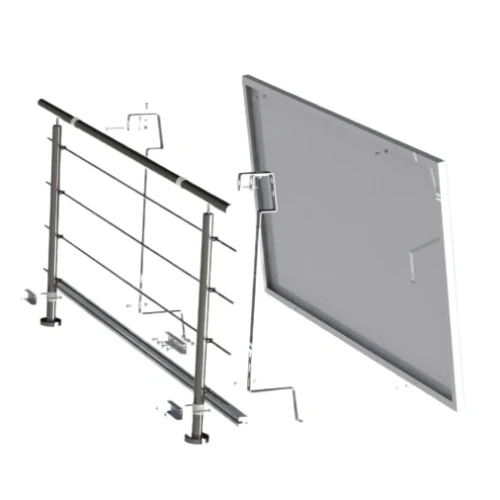

Montavimo schema ir konstrukcijos vaizdas

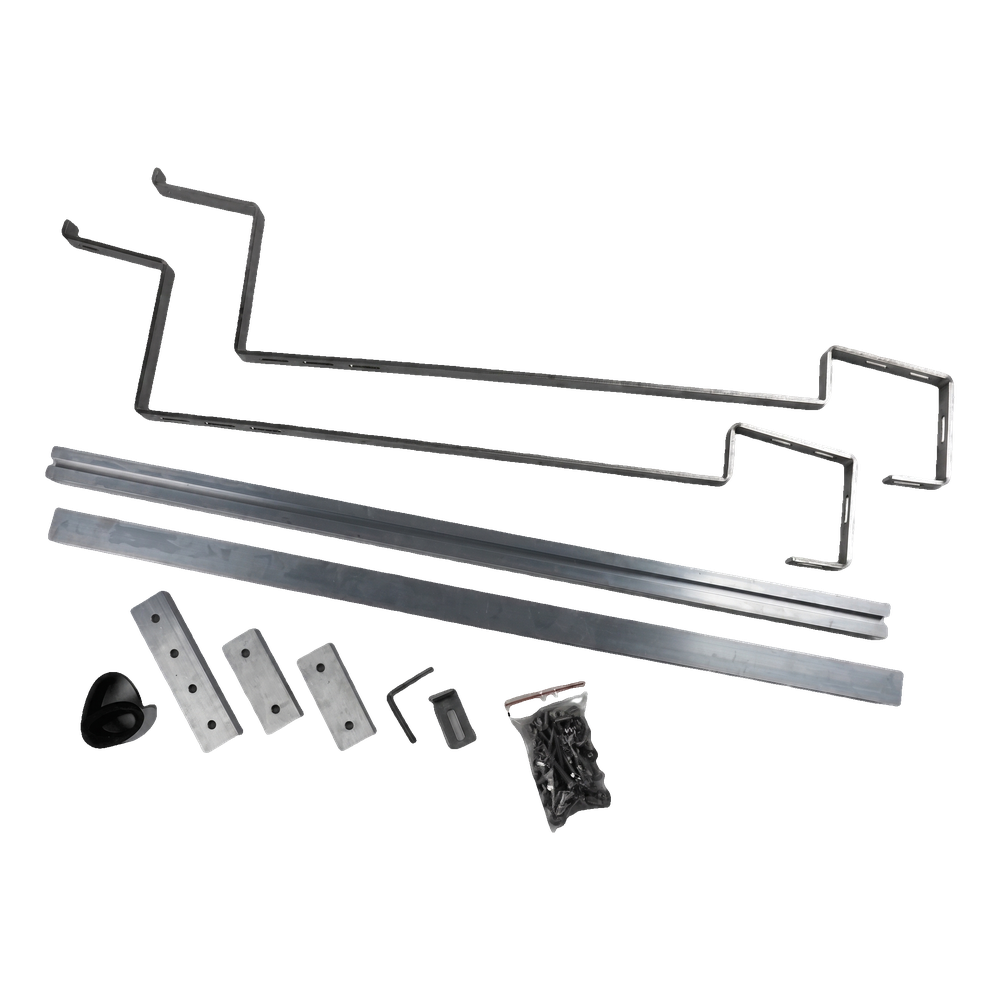

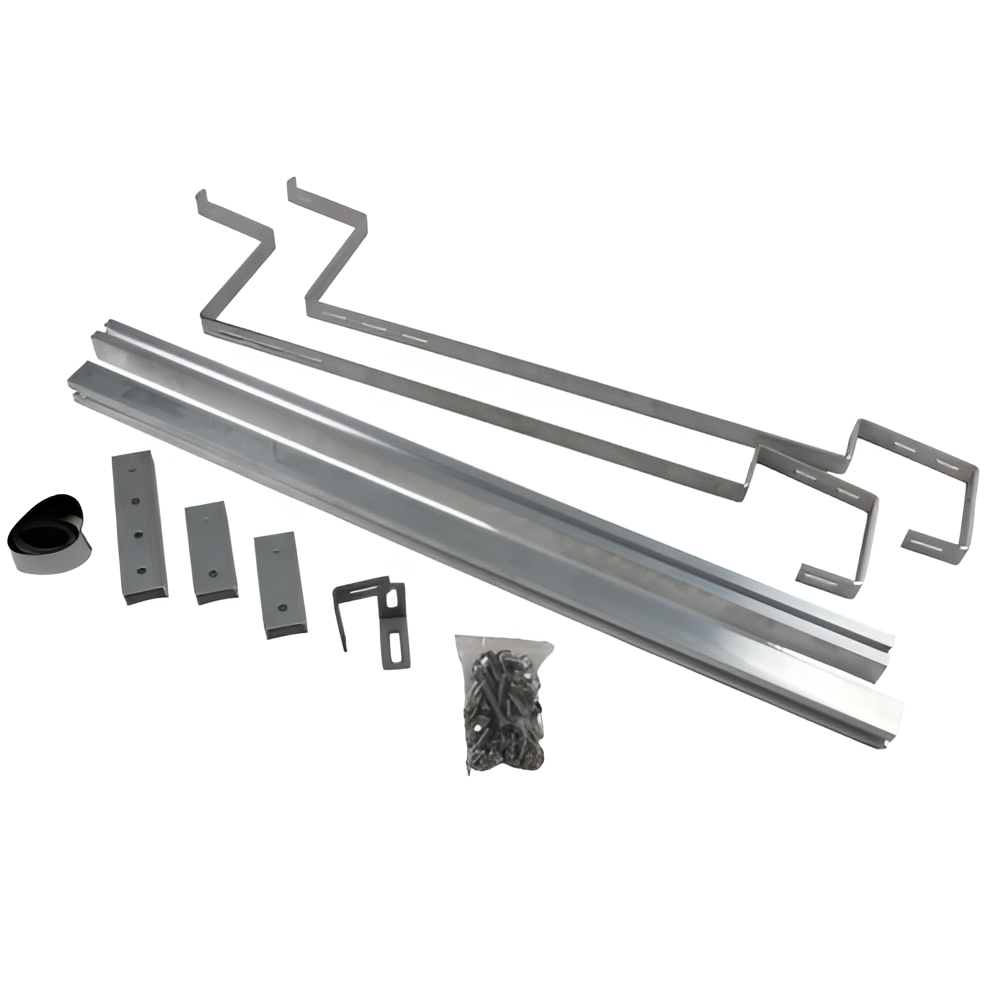

Rinkinio sudėtis
Rinkinį sudaro du fotovoltinių panelių laikikliai, montavimo profiliai 40×40×1040 mm, EPDM sandariklis 0,8 m ir varžtų, veržlių bei jungčių komplektas, būtinas panelio pritvirtinimui prie turėklų.

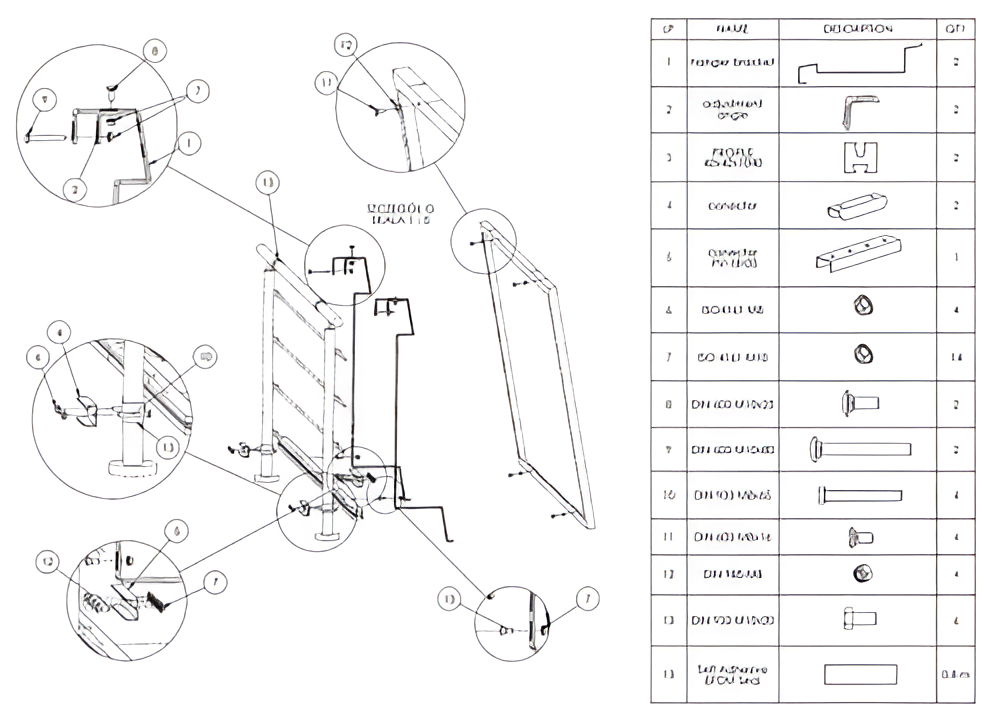

Balus 1 rinkinio dalių sąrašas
| Nr. | Pavadinimas | Kiekis |
|---|---|---|
| 1 | Rėmo atrama | 2 |
| 2 | Kampinė jungtis | 2 |
| 3 | Plastikinis įdėklas | 2 |
| 4 | Jungtis | 2 |
| 5 | Jungties atrama | 1 |
| 6 | Veržlė M6 | 4 |
| 7 | Veržlė M8 | 14 |
| 8 | Varžtas M6×20 | 2 |
| 9 | Varžtas M8×40 | 2 |
| 10 | Kaištis 8×40 | 4 |
| 11 | Sraigtas M4×10 | 4 |
| 12 | Veržlė M4 | 4 |
| 13 | Varžtas M8×20 | 6 |
| 14 | Savilipė EPDM juosta | 0,4 m |
Medžiagų specifikacija
Techninė specifikacija
| Parametras | Reikšmė |
|---|---|
| Maksimalus PV panelių dydis | 1052 mm |
| Polinkio kampas | 10° |
| Laikiklių medžiaga | Nerūdijantis plienas 1.4016/H17 |
| Kampuočių 65×65 medžiaga | Nerūdijantis plienas 1.4016/H17 |
| Jungčių ir profilių medžiaga | Aliuminis 6060 |
| Montavimo profiliai | 40×40×1040 mm |
| Laikikliai – ilgis | 1047 mm |
| Laikikliai – storis | 5 mm |
| EPDM sandariklis | 80 cm |
| Pakuotės svoris | 6,75 kg |
| Pakuotės matmenys | 114 × 36 × 7 cm |
Naudojimas
Balus 1 rinkinys skirtas montavimui ant balkono turėklų. Tai sprendimas, skirtas daugiabučiams pastatams ir objektams, kuriuose klasikinės fotovoltinės sistemos montavimas ant stogo ar žemėje neįmanomas. Visi elementai pagaminti iš antikorozinių medžiagų, kas garantuoja ilgalaikį ir saugų panelio palaikymą lauko sąlygomis.

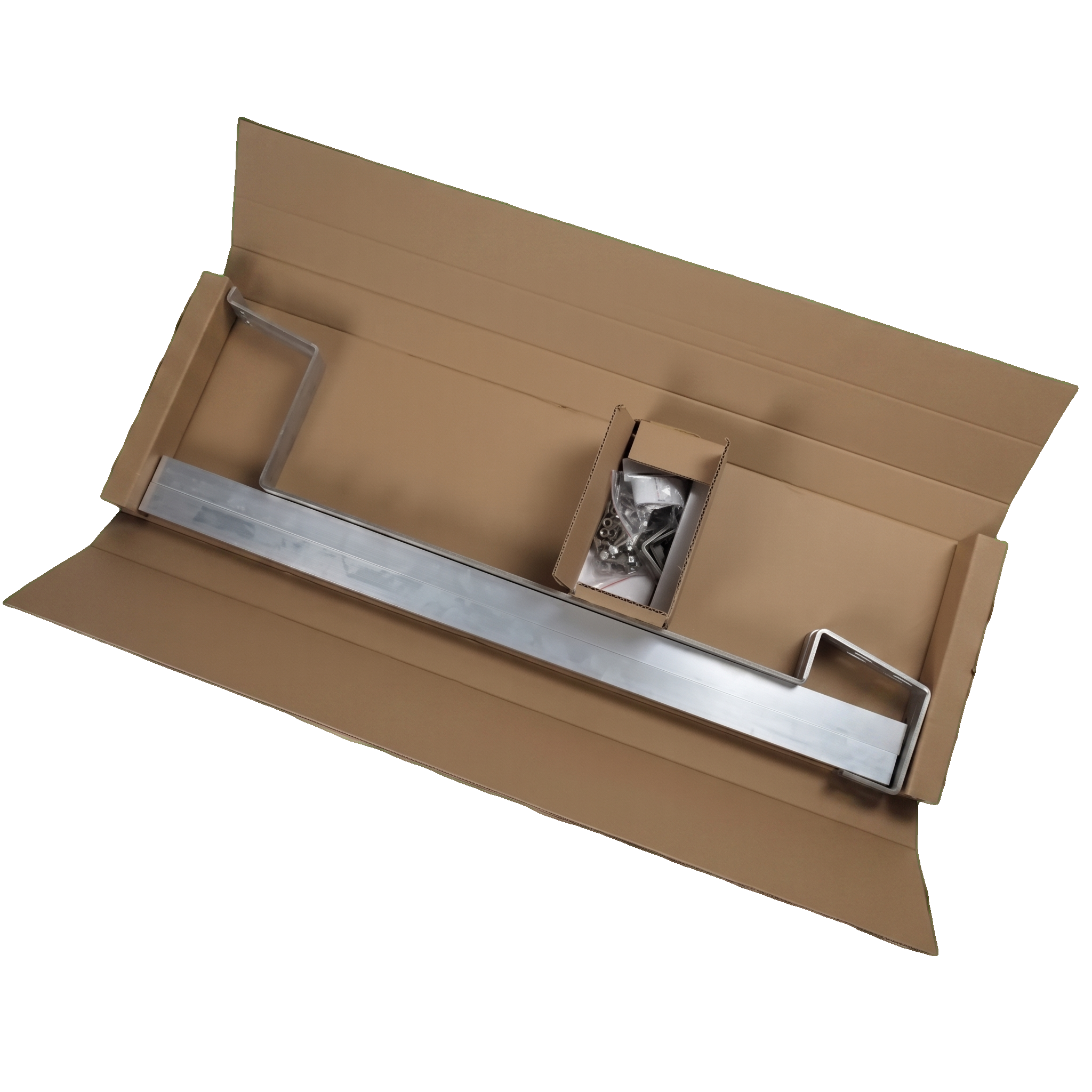

Pakavimas ir logistika
Rinkinys pristatomas kompaktiškoje kartoninėje pakuotėje, kurios matmenys 114 × 36 × 7 cm ir svoris 6,75 kg, tai palengvina sandėliavimą ir transportavimą. Visi montavimo elementai — laikikliai, profiliai, jungtys, varžtai ir sandariklis — kruopščiai supakuoti vienoje siuntoje.
