Trapecinis įstrižas tiltelis su EPDM tarpine H63 L330 – aliuminis stogo adapteris PV
prekės nėra
pridėti į norų sąrašą
0
Aprašymas
Trapecinis įstrižas tiltelis su EPDM tarpine H63 L330 – aliuminio

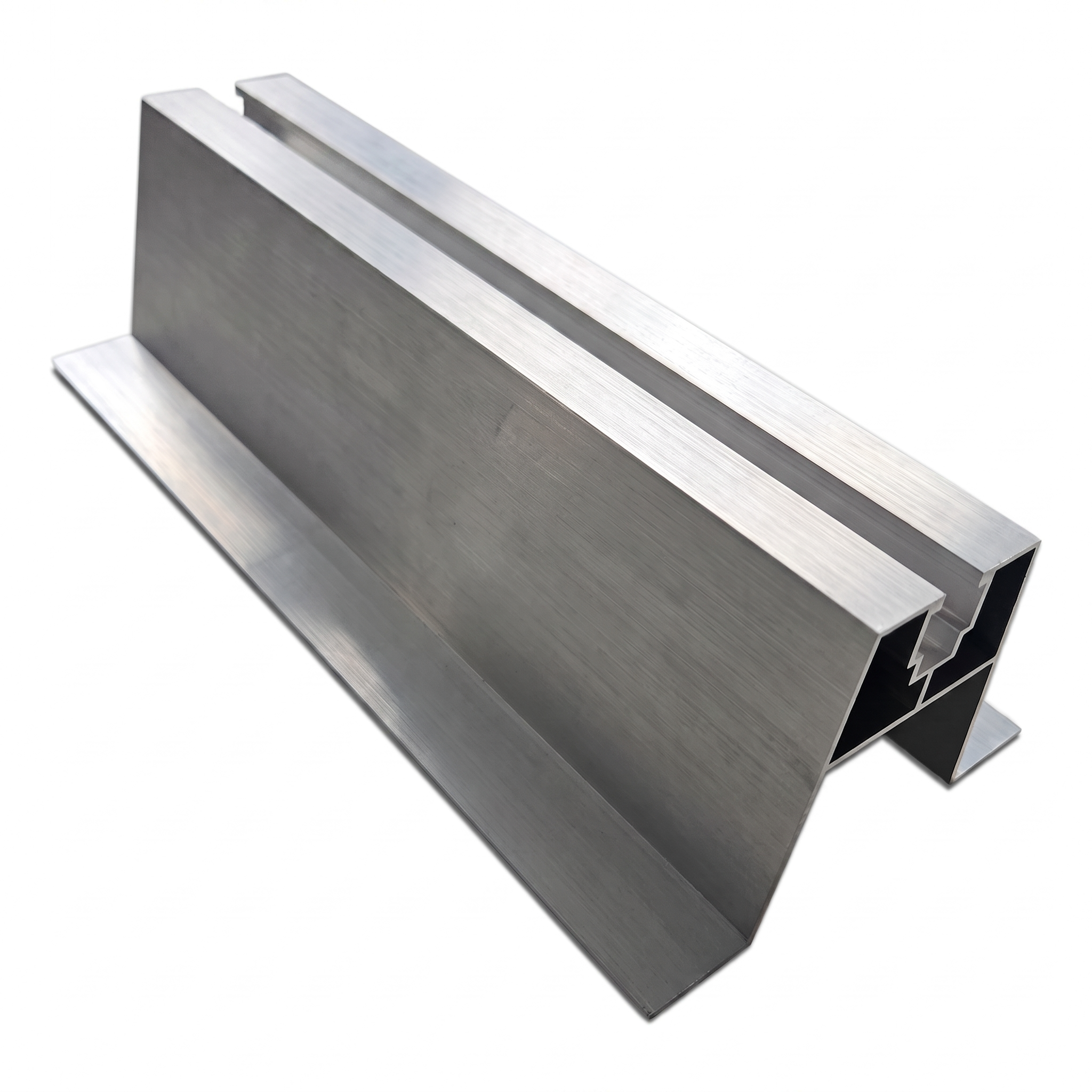

Trapecinis įstrižas tiltelis su EPDM tarpine yra aliuminio tarpinis elementas, skirtas fotovoltinių konstrukcijų montavimui ant stogų, dengtų trapecine skarda. Įstrižas profilio forma tiksliai atkartoja skardos bangos geometriją, užtikrinant stabilų ir sandarų montažinės bėgio atramą be papildomų išlyginamųjų tarpiklių.
Integruota EPDM tarpinė efektyviai apsaugo stogo dangą nuo vandens prasiskverbimo tvirtinimo vietoje. Tarpinė kompensuoja skardos paviršiaus nelygumus ir slopina mikrovibraciją, todėl ilgėja jungties tarnavimo laikas ir sumažėja korozijos rizika kontakto taške.
Privalumai montavimo brigadai
- Įstriža geometrija — profilis pritaikytas prie trapecinės skardos bangos nuolydžio, pašalina poreikį pjaustyti ir lankstiti elementus statybvietėje
- EPDM tarpinė komplekte — paruoštas montavimui elementas, nereikalaujantis atskiro tarpinių užsakymo ir klijavimo
- Aliuminis — lengva, korozijai atspari medžiaga, palengvinanti transportavimą ant stogo ir užtikrinanti ilgaamžiškumą
- Kompaktiškas svoris 0,350 kg — patogus naudoti ir sandėliuoti, neapkrauna stogo konstrukcijos
Matmenys ir techniniai parametrai
- Ilgis (L): 330 mm
- Aukštis (H): 63 mm
- Bendras pagrindo plotis: 94,4 mm
- Viršutinės platformos plotis: 40 mm
- Profilio sienelių storis: 1,2 mm
- Tvirtinimo kanalo sienelių storis: 1,3 mm
- Viršutinio kanalo plotis (išorinis): 16,3 mm
- Viršutinio kanalo plotis (vidinis): 13,7 mm
- Svoris: 0,350 kg
Medžiaga ir apdaila
- Profilio medžiaga: aliuminis
- Apdaila: standartinis anavimas
- Tarpinė: EPDM

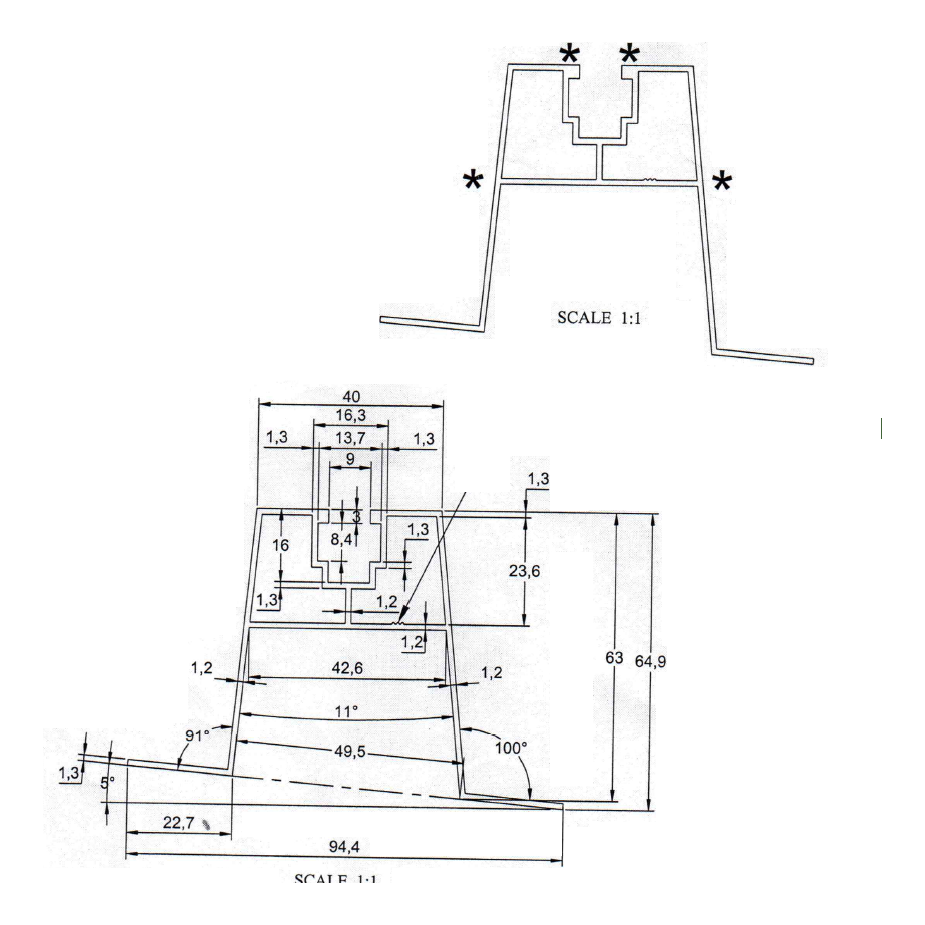

Profilio konstrukcija
Trapecinio formos profilio skerspjūvis turi dvi simetriškas kojas, kurios liečiasi su stogo skardos paviršiumi. Šoninės sienelės pereina į vidinę sustiprinančią lentynėlę. Viršutinėje profilio dalyje yra montažinis kanalas, kurio vidinis plotis 13,7 mm su 8,4 mm anga, leidžianti tvirtinti varžtus ir spaustuves prie laikančiųjų bėgių. Vietose, pažymėtose žvaigždutės simboliu, gali būti šiluminių pėdsakų (heat lines), atsiradusių aliuminio ekstruzijos proceso metu — tai nėra kokybės defektas.
Trapecinis įstrižas tiltelis H63 L330 yra patikimas tarpinis elementas tarp trapecinės skardos ir fotovoltinės konstrukcijos, kuris trumpina montavimo laiką ir pagerina kiekvienos stogo įrengimo kokybę.
