V-TAC OHS15K-100 – aukštos įtampos modulinė LiFePO4 energijos kaupimo sistema 15,36 kWh
V-TAC OHS15K-100 – tai aukštos įtampos, modulinė energijos kaupimo sistema, sukurta naudojant LiFePO4 elementus, kurios bendra nominali talpa siekia 15,36 kWh (12,29 kWh naudingosios talpos). Sistemą sudaro 3 baterijų moduliai VT-OH-5K (kiekvienas po 5,12 kWh / 100 Ah), BMS valdymo modulis su CAN ryšiu, montavimo pagrindas ir pilnas laidų komplektas — maitinimo ir komunikacijos. Dėl nominalios 153,6 V įtampos ir IP65 apsaugos klasės sistema tinka tiek vidaus, tiek lauko instaliacijoms, o tai gerokai padidina PV sistemų projektavimo lankstumą. Daugiapakopė konstrukcija (moduliai dedami vienas ant kito) leidžia greitai sumontuoti sistemą be papildomų stelažų — pakanka pastatyti pagrindą ir paeiliui uždėti baterijų modulius bei BMS bloką. Integruota baterijų valdymo sistema realiu laiku stebi sistemos įtampą, srovę, atskirų elementų įtampą ir temperatūrą bei modulių temperatūrą, taip užtikrindama saugumą ir optimalią tarnavimo trukmę. Sistema turi CEI 0-21 sertifikatą bei 10 metų gamintojo garantiją.
Privalumai ir paskirtis

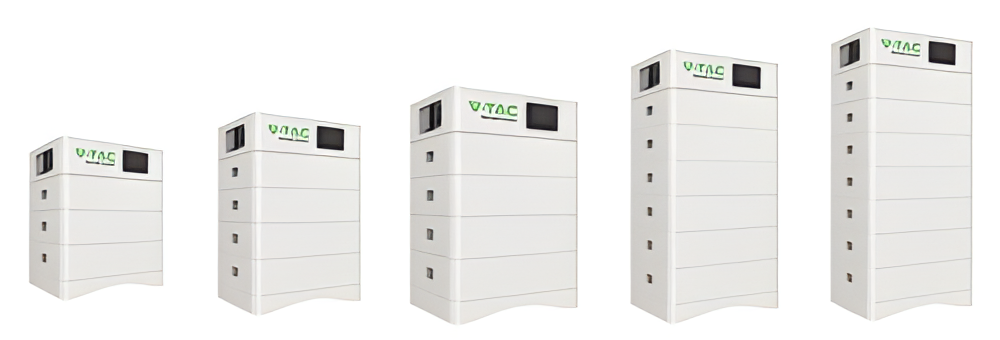

- Modulinė konstrukcija — 3 moduliai po 5,12 kWh, dedami vienas ant kito ant specialaus pagrindo, su galimybe greitai sumontuoti be specialių įrankių
- Integruotas BMS su CAN ryšiu ir intelektualiu SOC algoritmu leidžia nuotolinį stebėjimą, atnaujinimus internetu bei optimalų įkrovimo ir iškrovimo ciklų valdymą
- IP65 apsaugos klasė — visiška apsauga nuo dulkių ir vandens srovių, todėl galima montuoti lauke
- Tarnavimo laikas ≥ 6 000 ciklų (esant 25±2°C, 0,5C/0,5C, EOL 70%) — ilgalaikis patikimumas namų, komercinėse ir atsarginio maitinimo sistemose
- Pilnas komplektas viename pakuotėje — baterijų moduliai, BMS, pagrindas, 2 m ilgio komunikacijos kabelis bei 25 mm² / 2 m ilgio maitinimo kabelis
Techninė specifikacija
| Energijos kaupimo sistema | |
|---|---|
| Modelis | OHS15K-100 |
| Gamintojas | V-TAC |
| Baterijos tipas | LiFePO4 (LFP) |
| Baterijų modulių skaičius | 3 |
| Sistemos nominali energija | 15,36 kWh |
| Naudingoji talpa | 12,29 kWh |
| Sistemos nominali įtampa | 153,6 V |
| Rekomenduojama įkrovimo / iškrovimo srovė | 40 / 50 A |
| Tarnavimo laikas | ≥ 6 000 ciklų (25±2°C, 0,5C/0,5C, EOL 70%) |
| Baterijos modulis | |
| Modulio pavadinimas | VT-OH-5K LiFePO4 5.12V 100Ah |
| Modulio nominali energija | 5,12 kWh |
| Modulio nominali įtampa | 51,2 V |
| Modulio naudingoji talpa | 100 Ah |
| Modulio matmenys (mm) | 590 × 420 × 194 |
| Modulio svoris | 45,6 kg |
| BMS valdymo modulis | |
| Darbinė įtampa | 120–750 Vdc |
| Nominali įkrovimo / iškrovimo srovė | 40 A |
| Maksimali įkrovimo / iškrovimo srovė | 50 A |
| Ryšys | CAN |
| BMS matmenys (mm) | 590 × 420 × 165 |
| BMS svoris | 16,1 kg |
| Pagrindas | |
| Pagrindo matmenys (mm) | 590 × 420 × 80 |
| Pagrindo svoris | 8,5 kg |
| Darbo sąlygos ir apsauga | |
| Darbo temperatūros diapazonas – įkrovimas | 0 ~ 45°C |
| Darbo temperatūros diapazonas – iškrovimas | -10 ~ +55°C |
| Laikymo temperatūra | 0 ~ 35°C |
| Sandarumo klasė | IP65 |
| Leistinas montavimo aukštis virš jūros lygio | ≤ 2 000 m |
| Montavimo būdas | stovintis |
| Stebimi parametrai | sistemos įtampa, srovė, elemento įtampa, elemento temperatūra, modulio temperatūra |
| SOC algoritmas | intelektualus algoritmas |
| Bendrieji duomenys | |
| Atitiktis standartui | CEI 0-21 |
| Garantija | 10 metų |
| Sistemos matmenys (mm) | 590 × 420 × 698 |
| Sistemos svoris | 161,4 kg |
| EAN | 3800170224285 |
