Važiuojamasis vežimėlis 68 slankiajam vartui - sistema 68x68, plieniniai ratukai
prekės nėra
pridėti į norų sąrašą
Aprašymas

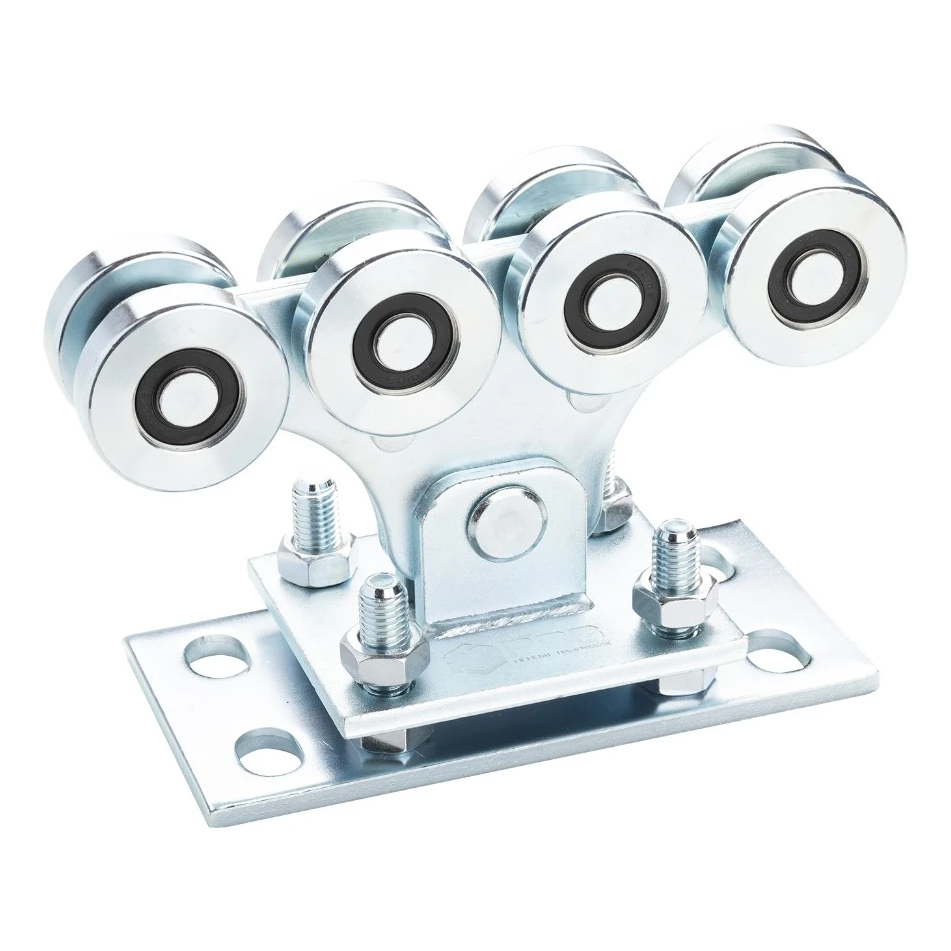

Vežimėlis 68 slankiajam vartui – 8 plieniniai ratukai, sistema 68×68
Vežimėlis 68 yra pagrindinis slankiųjų vartų sistemos 68×68 elementas, atsakingas už sklandų, tylų ir stabilų vartų sparno vedimą bėgiu. Įrengtas 8 plieniniais ratukais, išdėstytais dviem lygiais, užtikrina tolygų apkrovų pasiskirstymą ir pašalina įstrižas jėgas, veikiančias guolius — tai tiesiogiai lemia ilgesnį tarnavimo laiką ir mažesnį triukšmą eksploatacijos metu.
Tvirta konstrukcija ir apsauga nuo korozijos
Vežimėlio korpusas pagamintas iš aukštos kokybės plieno, apsaugoto nuo korozijos galvaninio cinkavimo metodu. Dėl to elementas išlaiko visišką atsparumą kintamoms atmosferos sąlygoms — lietui, drėgmei, temperatūros svyravimams — ir užtikrina daugiametį, be gedimų veikimą net ir intensyviai eksploatuojant vartus.
Riedėjimo mazge naudojami rutulių guoliai 6201 RS su guminiu sandarikliu, kurie apsaugo guolio vidų nuo nešvarumų ir užtikrina tylų, sklandų ratukų darbą. Dviejų lygių riedėjimo sistema pašalina įstrižas jėgas, kas papildomai prailgina guolių tarnavimo laiką ir sumažina riedėjimo pasipriešinimą.
Paprastas montavimo reguliavimas
Pagrindo konstrukcija su M14 varžtų tvirtinimu leidžia tiksliai reguliuoti vežimėlio aukštį ant inkarinių varžtų — pakanka padėti tinkamas tarpines. Dėl to montuotojas gali greitai pritaikyti vartų padėtį prie statybvietės sąlygų, nenaudodamas papildomų įrankių ar elementų. Vežimėlis suderinamas su vedančiuoju bėgiu, skirtu sistemai 68×68.
Matmenys ir techninė specifikacija
- Sistema: 68×68
- Riedėjimo mazgas: 8 plieniniai ratukai dviem lygiais

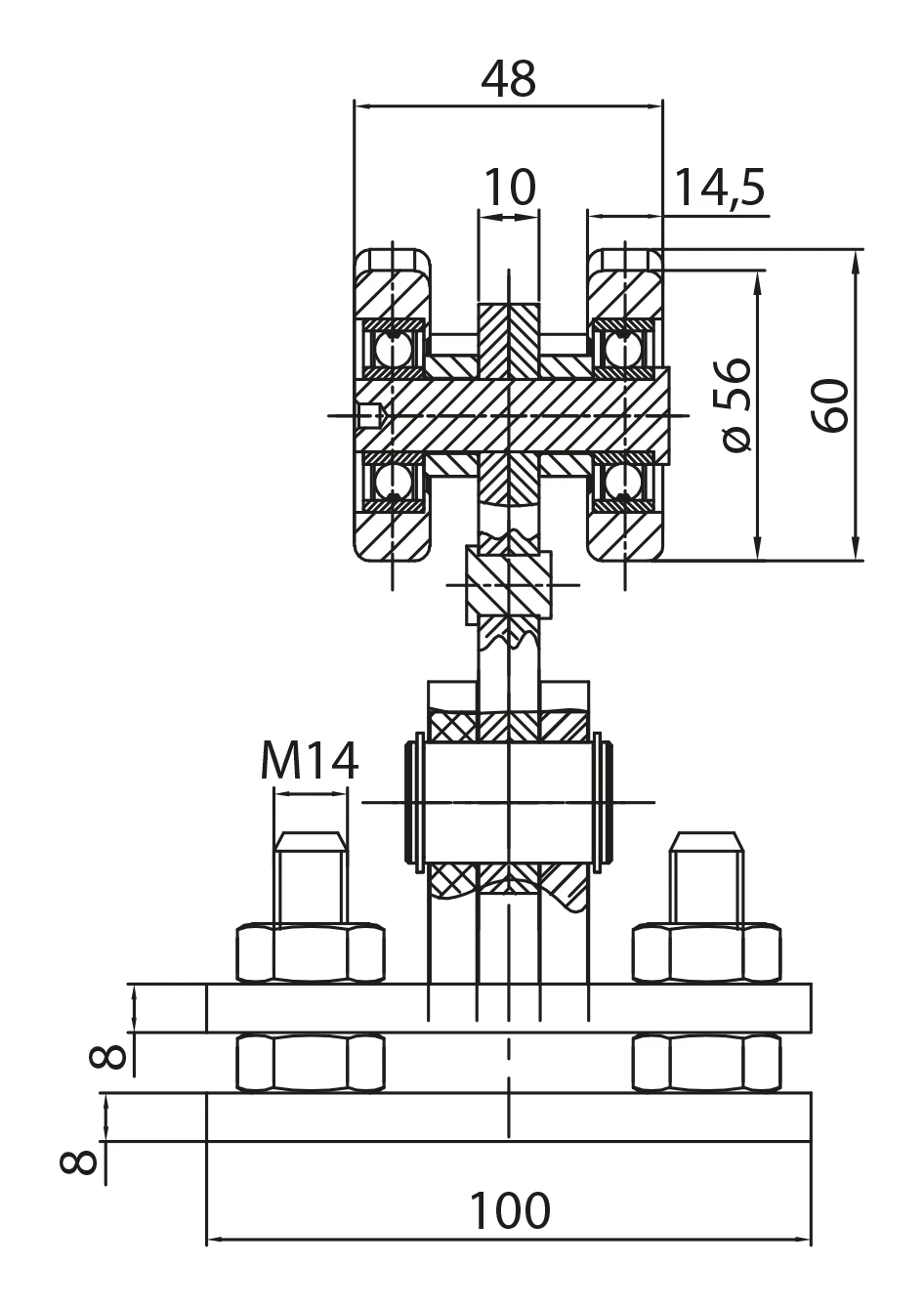

- Išorinis ratuko skersmuo: 60 mm
- Darbinis ratuko skersmuo (griovelyje): 56 mm
- Ratuko plotis: 14,5 mm
- Guoliai: rutulių 6201 RS
- Medžiaga: galvaniškai cinkuotas plienas

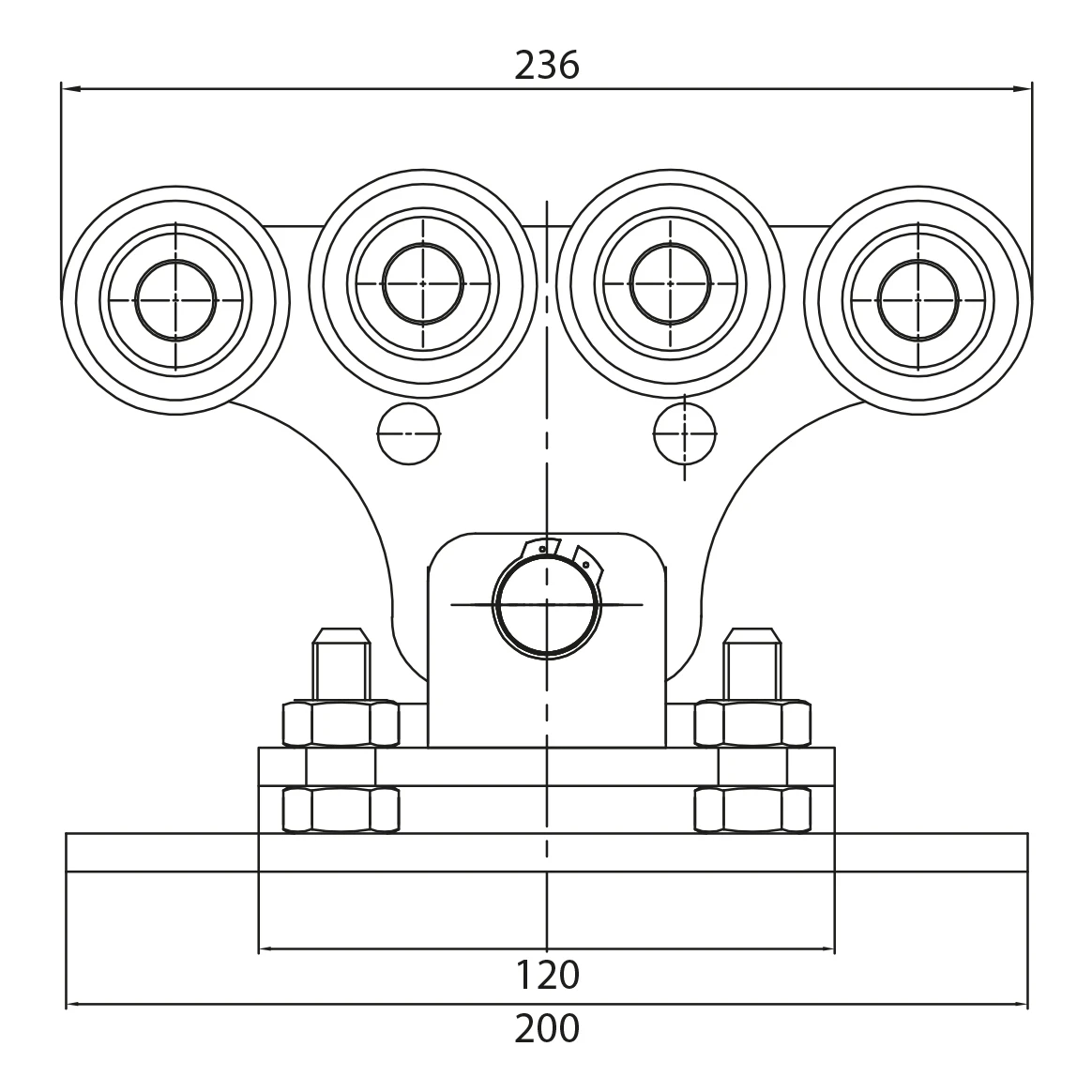

- Bendras ilgis (L): 236 mm
- Vežimėlio aukštis (H): 157 mm
- Ratukų mazgo plotis: 48 mm
- Laikančiosios plokštės storis: 10 mm
- Pagrindo ilgis: 200 mm
- Viršutinės montavimo plokštės ilgis: 120 mm
- Pagrindo plotis: 100 mm
- Pagrindo plokščių storis: 2 × 8 mm
- Tvirtinimo varžtų sriegis: M14
- Svoris: 5,4 kg
Privalumai montuotojui
- Dviejų lygių 8 ratukų sistema — stabilus vedimas ir tolygus vartų sparno apkrovų pasiskirstymas
- Guoliai 6201 RS su sandarikliu — tylus darbas ir apsauga nuo nešvarumų
- Įstrižų jėgų pašalinimas — ilgesnis guolių tarnavimo laikas ir mažesnis eksploatacinis triukšmas
- Galvaninis cinkavimas — veiksminga apsauga nuo korozijos lauko sąlygomis
- Reguliavimas ant inkarinių varžtų — greitas ir tikslus vartų nustatymas montavimo etape
- Suderinamumas su sistemos 68×68 bėgiu — patikimas pritaikymas prie išbandytos vedimo sistemos
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Važiavimo sistemos tipas | Važiavimo sistema |
| Produkto tipas | Atskiras vežimėlis |
| Ratuklių medžiaga | Plienas |
| Ratuklių skaičius [szt.] | 8 |
| Vežimėlio konstrukcija | Fiksuota |
| Maks. keliamoji galia [kg] | 150 |
| Važiavimo bėgio dydis | 68x68x3,5 |
