Važiuojamasis vežimėlis 89x100 mm bėgiui 6V.089 slankiųjų vartų 8 plieniniai ratukai
prekės nėra
pridėti į norų sąrašą
Aprašymas

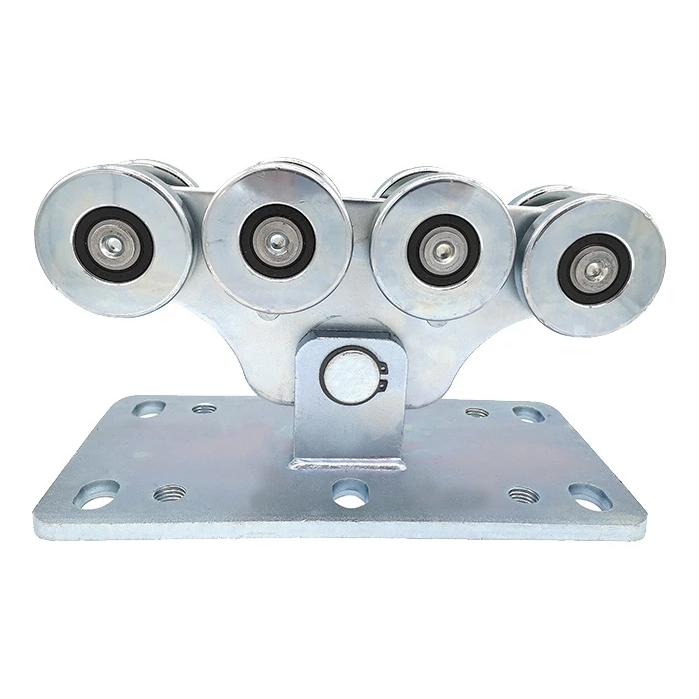

8 ritinėlių svyruojantis važiuoklis slankiajam vartui – plieniniai ritinėliai
8 ritinėlių svyruojantis važiuoklis – tai patikimas vedantysis elementas bėginių slankiųjų vartų sistemoms, suderinamas su bėgiu 6V.089. Daugiasluoksnė centrinė konstrukcija užtikrina padidintą keliamąją galią ir stabilų darbą, o plieniniai ritinėliai garantuoja sklandų vartų sparno vedimą daugelį eksploatacijos metų.
Pagrindinės produkto savybės
- Tipas: svyruojantis važiuoklis
- Ritinėlių skaičius: 8
- Ritinėlių medžiaga: plienas
- Suderinamumas: bėgis 6V.089

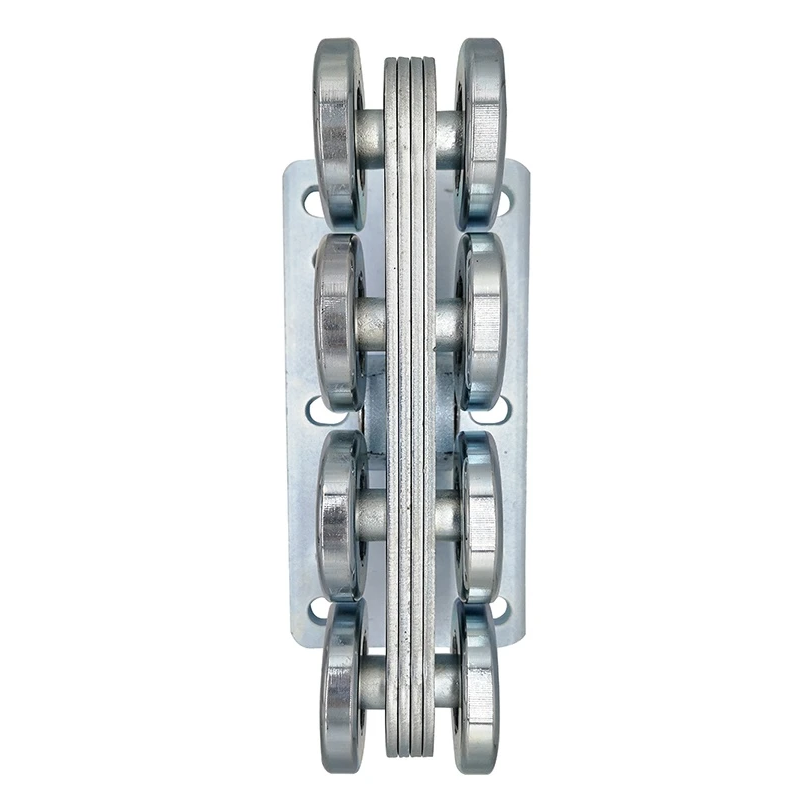

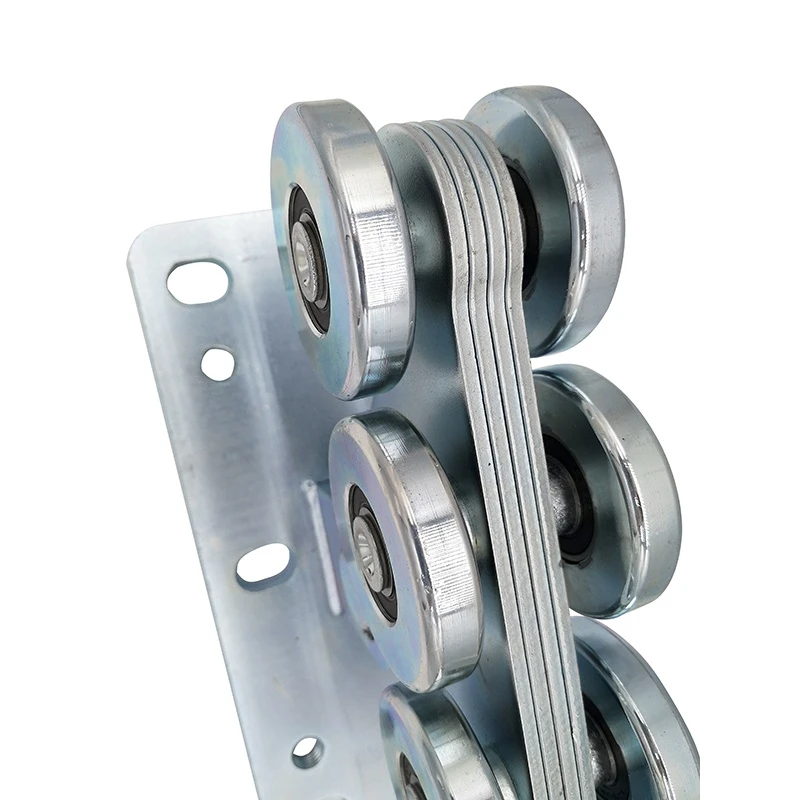

- Konstrukcija: daugiasluoksnė (padidinto patvarumo)
- Montavimo pagrindo skylės: 4× M16
- Svoris: 11,3 kg
- Aukštis (H): 169 mm
Ilgaamžiškumas ir patikimumas metams į priekį

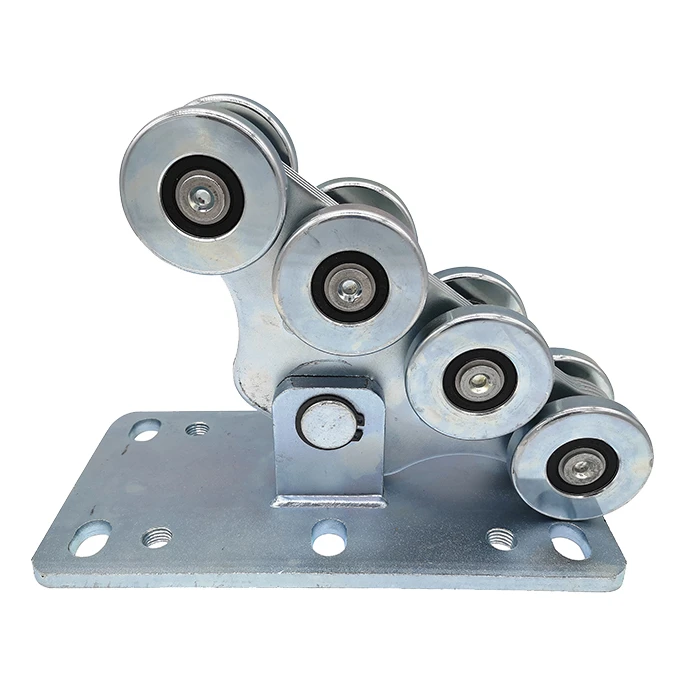

Važiuoklis išsiskiria aukštu atsparumu mechaniniams pažeidimams ir dinaminėms apkrovoms. Daugiasluoksnė centrinė dalis sumažina deformacijas esant dideliam spaudimui, todėl net sunkūs vartų sparnai vedami stabiliai. Guoliuose įmontuoti plieniniai ritinėliai užtikrina tylų ir sklandų darbą, sumažina riedėjimo pasipriešinimą ir apriboja techninės priežiūros poreikį. Svyruojanti konstrukcija kompensuoja galimus ašinius bėgio nuokrypius, apsaugodama ritinėlius nuo netolygaus nusidėvėjimo.

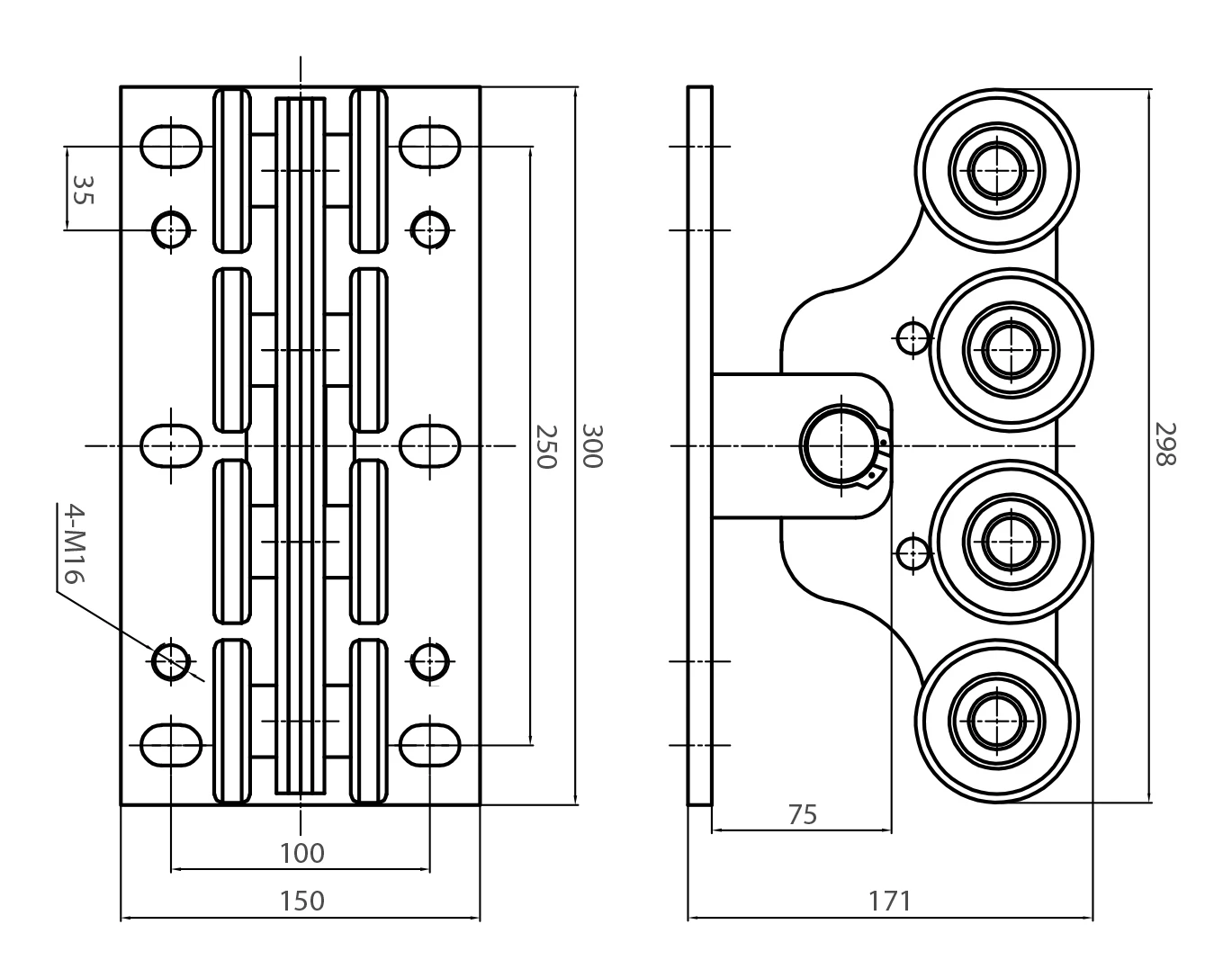

Gabaritiniai matmenys
Techniniame brėžinyje pateikti pagrindiniai važiuoklio matmenys, leidžiantys tiksliai suplanuoti montavimą vartų korpuse:
- Pagrindo plokštės matmenys: 150 × 300 mm
- Montavimo skylių tarpas: 100 × 250 mm
- Montavimo skylės: 4× M16
- Kraštinis skylių atstumas: 35 mm
- Bendras plotis su ritinėliais: 171 mm
- Bendras aukštis (šoninis vaizdas): 298 mm
- Ritinėlių ašies atostumas nuo pagrindo krašto: 75 mm

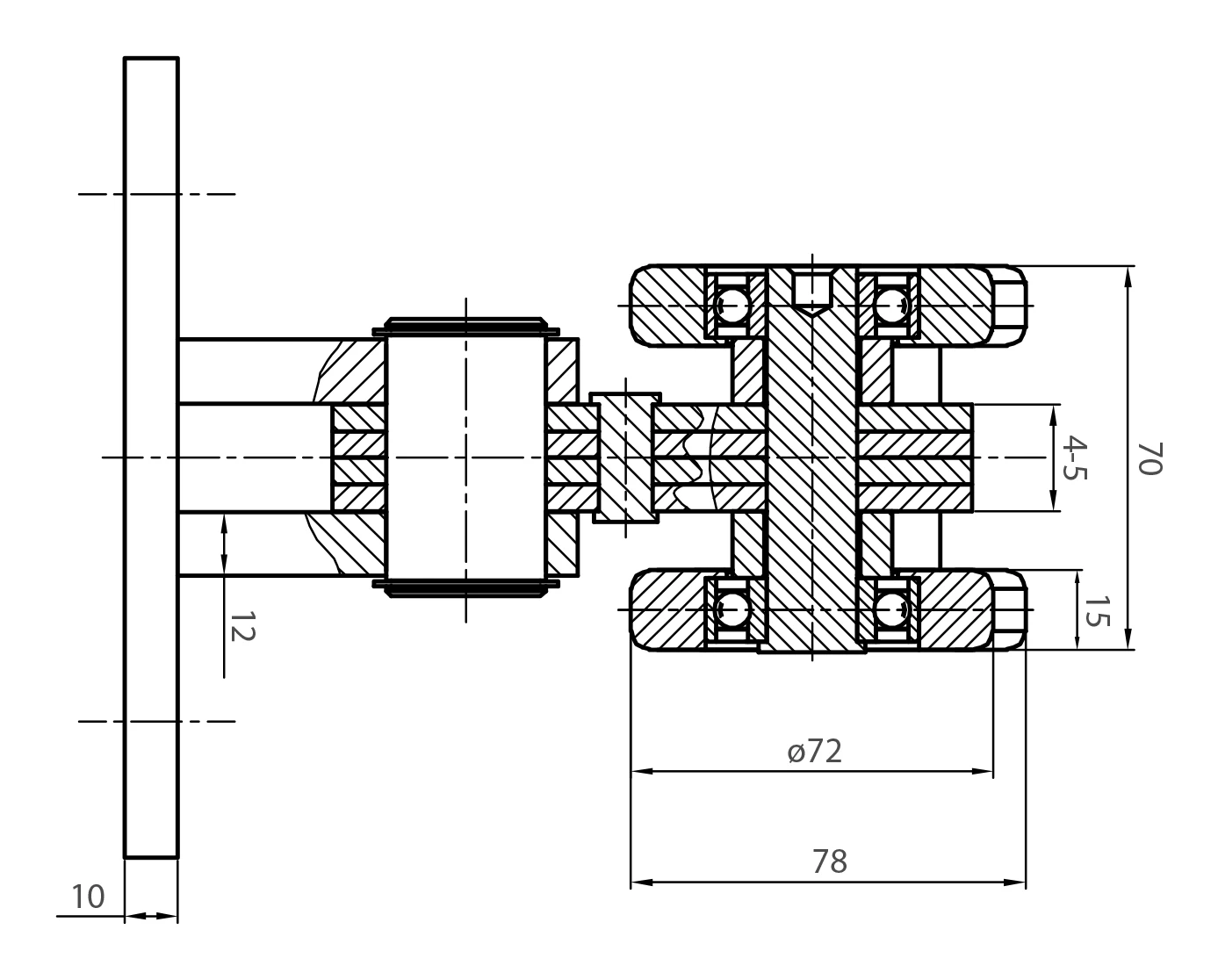

Ritinėlių ir pjūvio parametrai
- Ritinėlio skersmuo: ø72 mm
- Ritinėlio plotis: 78 mm
- Ritinėlio mazgo aukštis: 70 mm
- Bėgio vedimo tarpas: 4–5 mm
- Pagrindo plokštės storis: 10 mm
- Guolio skersmuo: 12 mm
- Apatinis tarpas: 15 mm
- Tūris: 5243,44 cm³
- EAN: 5903313200240
Važiuoklis yra paruoštas montavimui mazgas, kuris pritvirtintas prie vartų rėmo keturiais M16 varžtais iš karto paruoštas darbui. Dėl tvirtos plieninės konstrukcijos ir tiksliai pagamintų guolių gaminys užtikrina ilgametę, gedimų neturinčią eksploataciją net intensyviai naudojamuose pramoniniuose vartuose.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Vežimėlio konstrukcija | Pasukama |
| Maks. keliamoji galia [kg] | 150 |
| Važiavimo bėgio dydis | 100x89x5 |
| Važiavimo sistemos tipas | Važiavimo sistema |
| Produkto tipas | Atskiras vežimėlis |
| Ratuklių medžiaga | Plienas |
| Ratuklių skaičius [szt.] | 8 |
