Važiuoklė 70 5-ratukinė slankiųjų vartų svyruojanti plieniniai ratai
prekės nėra
pridėti į norų sąrašą
Aprašymas

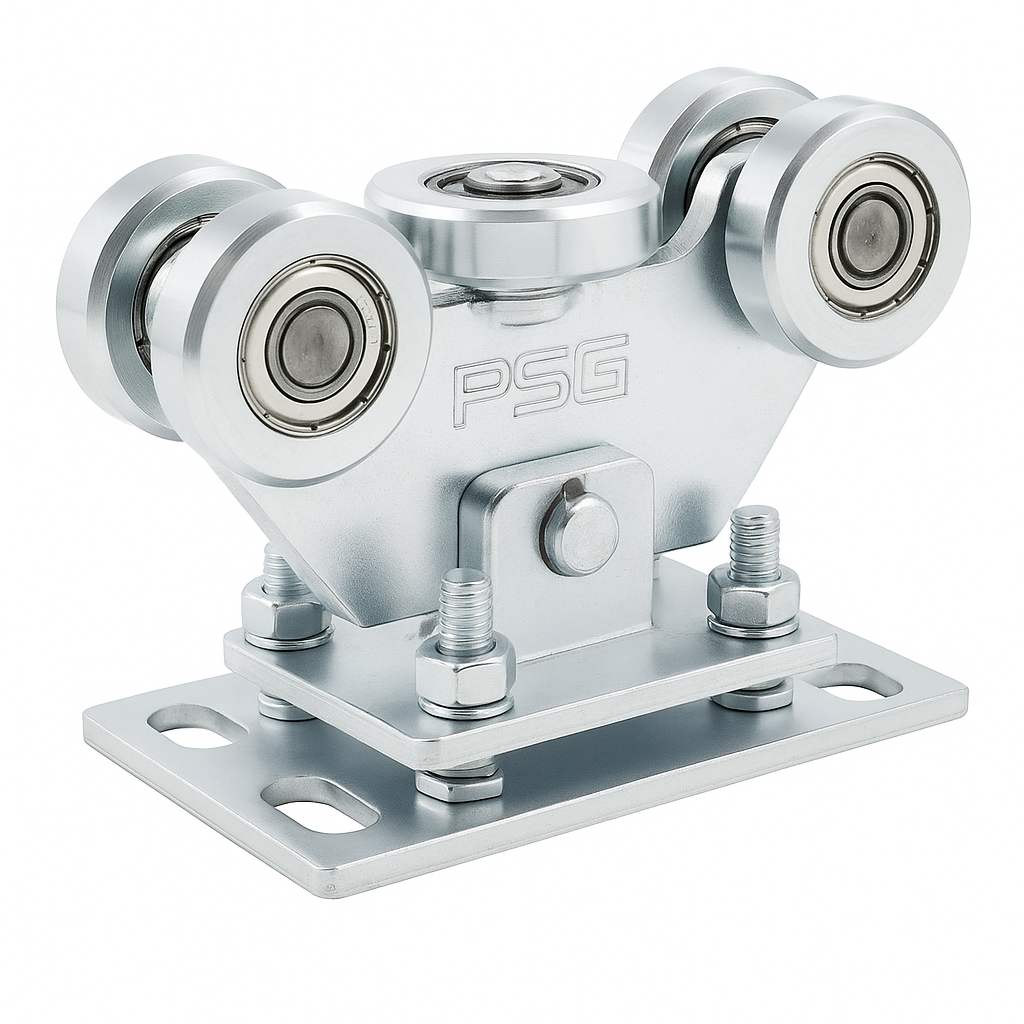

Slankiųjų vartų vežimėlis 70 – 5 volelių svyruojantis, plieniniai voleliai
Vežimėlis 70 – tai patikimas, 5 volelių važiavimo elementas, skirtas savilaikėms slankiosioms vartoms. Svyruojanti konstrukcija su kaiščiu, jungiančiu vežimėlį su pagrindu, užtikrina automatinį prisitaikymą prie bėgio profilio, todėl vartai veikia sklandžiai ir be gedimų net esant didelėms apkrovoms — iki 650 kg.
Konstrukcija ir veikimo principas
Vežimėlis aprūpintas 5 plieniniais voleliais, iš kurių vienas yra horizontalus, ir jie sąveikauja su kreipiamuoju bėgiu, kurio matmenys 70×70×4 mm. Visi voleliai sumontuoti ant rutulių guolių, kas užtikrina mažą riedėjimo pasipriešinimą ir tylų darbą. Svyruojantis mechanizmas leidžia vežimėliui svyruoti montavimo pagrindo atžvilgiu — taip kompensuojami nedideli bėgio nelygumai ir nuokrypiai, o apkrova tolygiai pasiskirsto ant visų volelių.
Aukščio reguliavimas atliekamas pagrindo varžtais, todėl montavimo metu galima tiksliai nustatyti vartų lygį. Visas paviršius padengtas cinko danga, kuri apsaugo plienines dalis nuo korozijos ir užtikrina ilgalaikį eksploatavimą lauke.
Techniniai parametrai
- Volelių skaičius: 5 (iš jų 1 horizontalus volelis)
- Volelių medžiaga: plienas su rutulių guoliais
- Suderinamas bėgis: 70×70×4 mm
- Maksimali apkrova: 650 kg

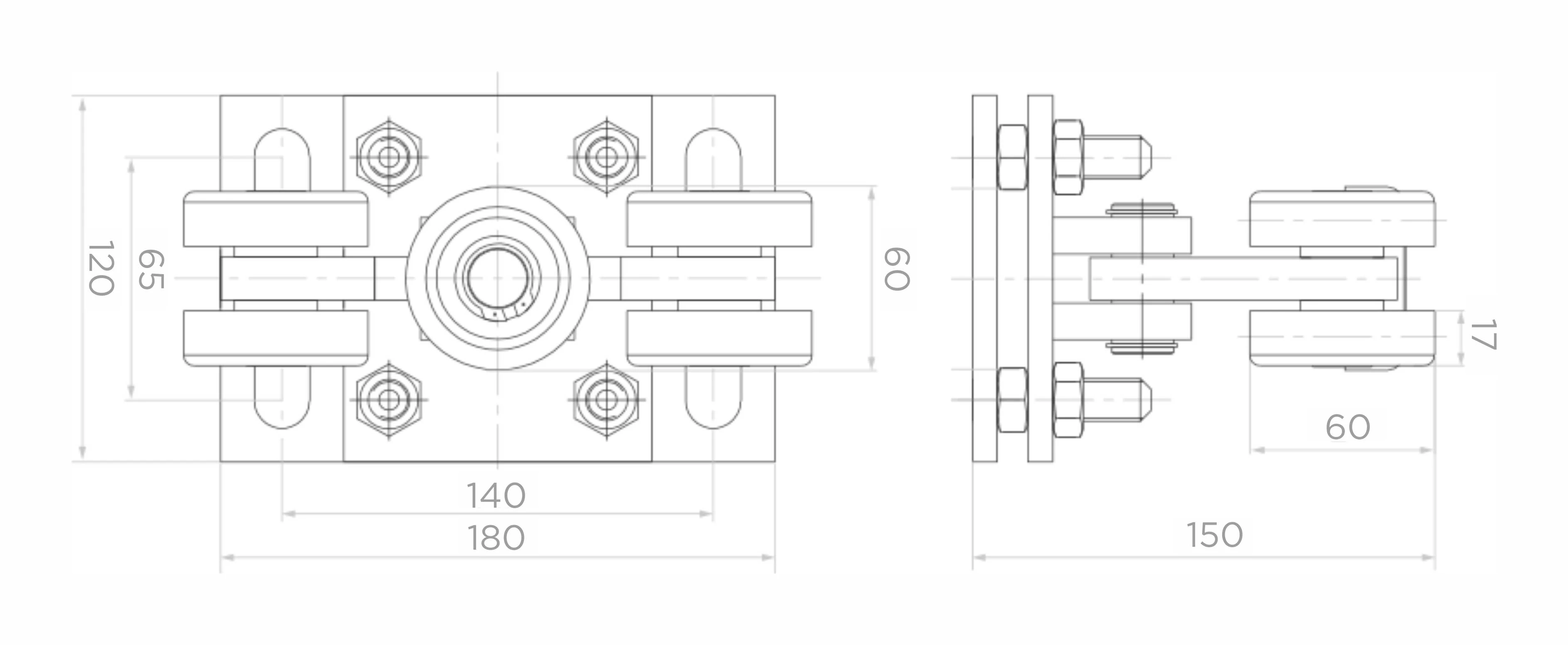

- Aukštis (H): 150 mm
- Pagrindo matmenys (pl. × ilg.): 180 × 120 mm
- Pagrindo montavimo žingsnis: 140 × 65 mm
- Šoninis gylis: 150 mm
- Korpuso plotis: 60 mm
- Pagrindo storis: 17 mm
- Svoris: 5,7 kg
- Tūris: 5243 cm³
- Antikorozinė apsauga: cinkavimas
- Jungties su pagrindu tipas: svyruojantis kaištis
- Aukščio reguliavimas: taip — varžtais
- EAN: 5901289674546
Paskirtis ir montavimas
Vežimėlis skirtas profesionalioms savilaikių slankiųjų vartų, kurių sparno svoris siekia iki 650 kg, instaliacijoms. Svyruojanti konstrukcija ir aukščio reguliavimas leidžia greitai atlikti montavimą — nereikia idealiai išlyginto pagrindo, nes montuotojas gali tiksliai koreguoti vartų padėtį jų reguliavimo metu. Pagrindo montavimo angos leidžia patikimai inkaruoti konstrukciją prie pagrindo naudojant standartinius varžtus.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Ratuklių medžiaga | Plienas |
| Ratuklių skaičius [szt.] | 5 |
| Vežimėlio konstrukcija | Pasukama |
| Maks. keliamoji galia [kg] | 650 |
| Važiavimo bėgio dydis | 70x70x4 |
| Važiavimo sistemos tipas | Važiavimo sistema |
| Produkto tipas | Atskiras vežimėlis |
