Važiuoklių rinkinys KIT savilaikiams slankiojantiems vartams 60 + priedai
prekės nėra
pridėti į norų sąrašą
Aprašymas
PSG Važiuojančių vežimėlių paketas 60 PLUS su priedais savilaikėms varstomosioms vartoms
PSG 60 PLUS važiuojančių vežimėlių paketas su priedais – tai komplektiškas, patrauklios kainos važiuojančių elementų rinkinys savilaikėms varstomosioms vartoms, skirtas 60×60×4 mm bėgiui. Rinkinį sudaro du 5 ritinėlių vežimėliai, įvažiavimo ritinėlis su apsauginiu galu bei įvažiavimo laikiklis — viskas, ko reikia montavimo įmonei sklandžiam varstomuosius vartų montavimui.

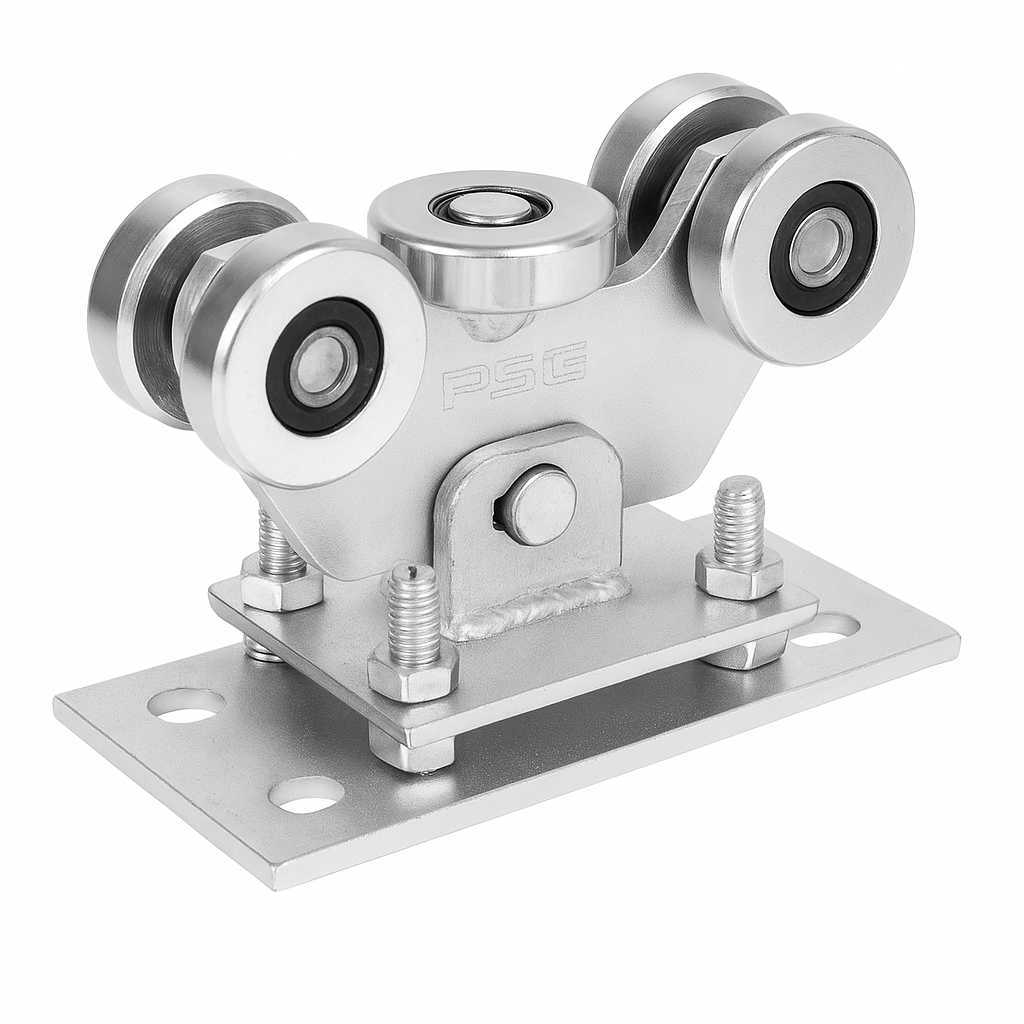

Važiuojantis vežimėlis su 5 metaliniais ritinėliais yra rinkinio širdis. Svyruojanti konstrukcija — vežimėlis su pagrindu sujungtas per kaiščią, todėl automatiškai prisitaiko prie varstomuosius vartų bėgio. Keturi vertikalūs ritinėliai veda bėgį iš šonų, o vienas horizontalus ritinėlis perima vertikalią apkrovą. Reguliuojamas aukštis montavimo varžtais užtikrina tikslų vartų sureguliavimą. Cinkuota apdaila garantuoja atsparumą korozijai ir ilgalaikę eksploataciją lauke.
Įvažiavimo ritinėlis su galu – tai plieninis, cinkuotas elementas, montuojamas savilaikių vartų bėgio pradžioje. Ritinėlio galas veiksmingai apsaugo nuo sniego ir ledo, kurie galėtų blokuoti bėgio įvažiavimą ant vežimėlių. Komplekte pridedami montavimo varžtai. Įvažiavimo ritinėlis įvažiuoja į įvažiavimo laikiklį, tvirtinimą prie vartų stulpo — šis sprendimas paskirsto vartų svorį į daugiau atramos taškų, stabilizuoja vartus po uždarymo ir žymiai prailgina važiuojančių vežimėlių tarnavimo laiką. Laikiklis turi du montavimo skyles galinėje sienelėje ir guminį buferį, amortizuojantį uždarymą.

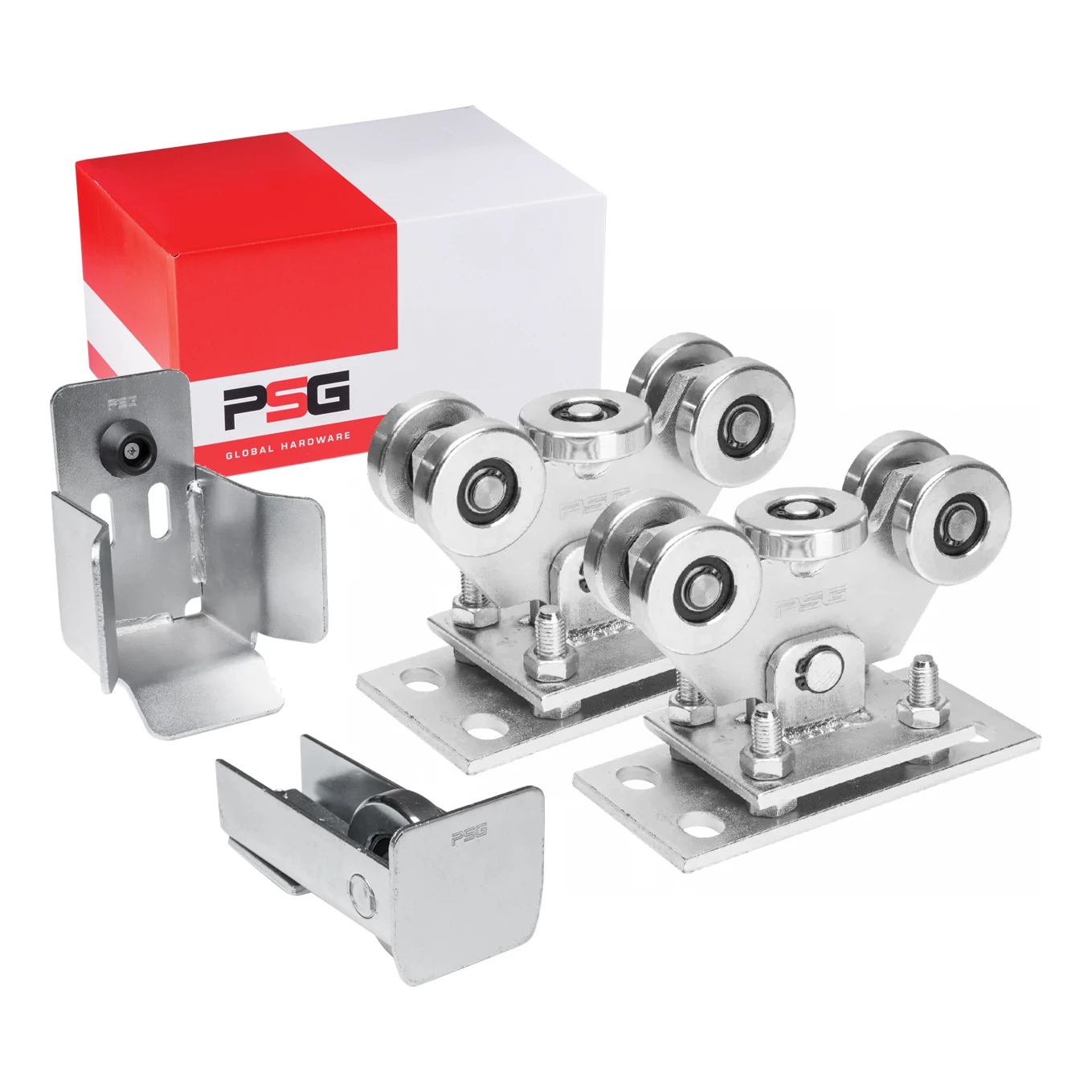

Rinkinio sudėtis
- 5 ritinėlių važiuojantis vežimėlis (svyruojantis, su aukščio reguliavimu) — 2 vnt.
- Įvažiavimo ritinėlis su apsauginiu galu (su montavimo varžtais) — 1 vnt.
- Įvažiavimo laikiklis su guminiu buferiu — 1 vnt.

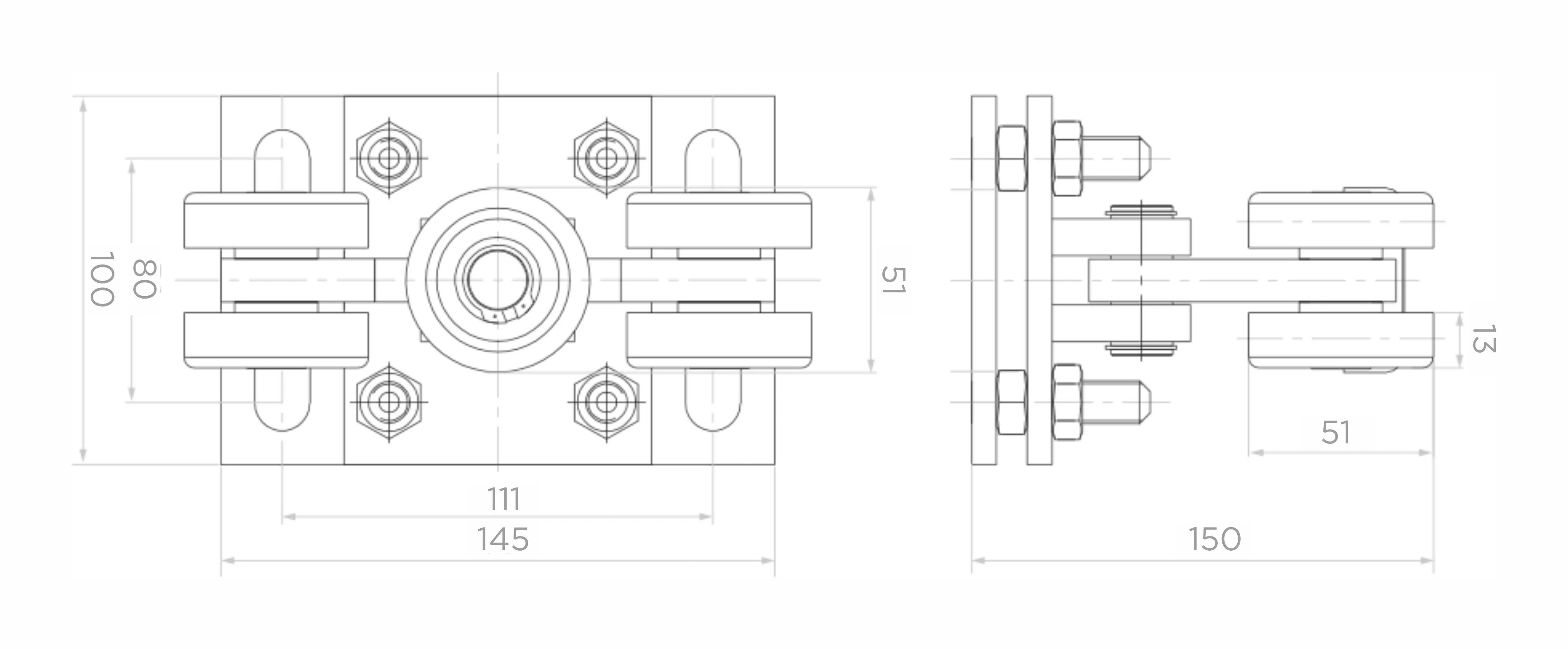

Važiuojančio vežimėlio matmenys
- Pagrindo matmenys (ilg. × pl.): 145 × 100 mm
- Montavimo skylių tarpas: 111 × 80 mm
- Bendras vežimėlio aukštis: 150 mm
- Vertikalaus ritinėlio skersmuo: 51 mm
- Vertikalaus ritinėlio plotis: 13 mm
- Vertikalių ritinėlių tarpas: 51 mm
Techniniai rinkinio duomenys
- Gamintojas: PSG Global Hardware
- Suderinamas bėgis: 60×60×4 mm
- Ritinėlių skaičius vežimėlyje: 5 (4 vertikalūs + 1 horizontalus)
- Ritinėlių medžiaga: metalas
- Vežimėlio konstrukcija: svyruojanti (sukamasis kaištis)
- Aukščio reguliavimas: taip (reguliavimo varžtai)
- Apdaila: cinkuota
- Rinkinio svoris: 9,1 kg
- EAN: 5901289674713

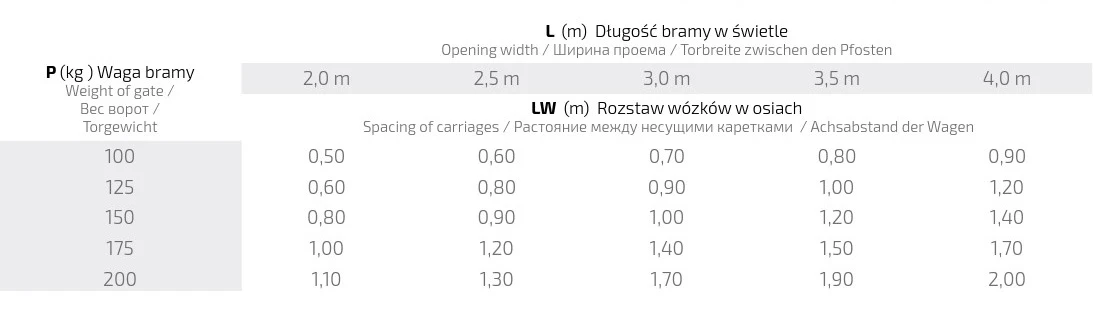

Vežimėlių tarpo (LW) parinkimas pagal vartų svorį ir angos ilgį
Aukščiau pateiktoje lentelėje nurodytas rekomenduojamas važiuojančių vežimėlių ašių tarpas (LW) metrais, priklausomai nuo vartų svorio (P) ir vartų angos ilgio (L). Tinkamas tarpo parinkimas yra labai svarbus tolygiam apkrovų pasiskirstymui ir viso važiuojančio mechanizmo ilgaamžiškumui:
- Vartai 100 kg: tarpas nuo 0,50 m (anga 2,0 m) iki 0,90 m (anga 4,0 m)
- Vartai 125 kg: tarpas nuo 0,60 m (anga 2,0 m) iki 1,20 m (anga 4,0 m)
- Vartai 150 kg: tarpas nuo 0,80 m (anga 2,0 m) iki 1,40 m (anga 4,0 m)
- Vartai 175 kg: tarpas nuo 1,00 m (anga 2,0 m) iki 1,70 m (anga 4,0 m)
- Vartai 200 kg: tarpas nuo 1,10 m (anga 2,0 m) iki 2,00 m (anga 4,0 m)
Naudojant įvažiavimo ritinėlį su laikikliu, uždaryto vartų svoris paskirstomas į tris atramos taškus vietoj dviejų, taip sumažinant apkrovą važiuojantiems vežimėliams ir leidžiant montuoti sunkesnius vartus išlaikant visišką mechanizmo ilgaamžiškumą.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Važiavimo bėgio dydis | 60x60x4 |
| Važiavimo sistemos tipas | Važiavimo sistema |
| Produkto tipas | Paketas / KIT su priedais |
| Ratuklių medžiaga | Plienas |
| Ratuklių skaičius [szt.] | 5 |
| Vežimėlio konstrukcija | Pasukama |
| Maks. keliamoji galia [kg] | 150 |
