Vežimėlių paketas 68x68 mm profiliui su plastikiniais ratukais, su įvažiavimo volelis ir įvažiavimo laikiklis

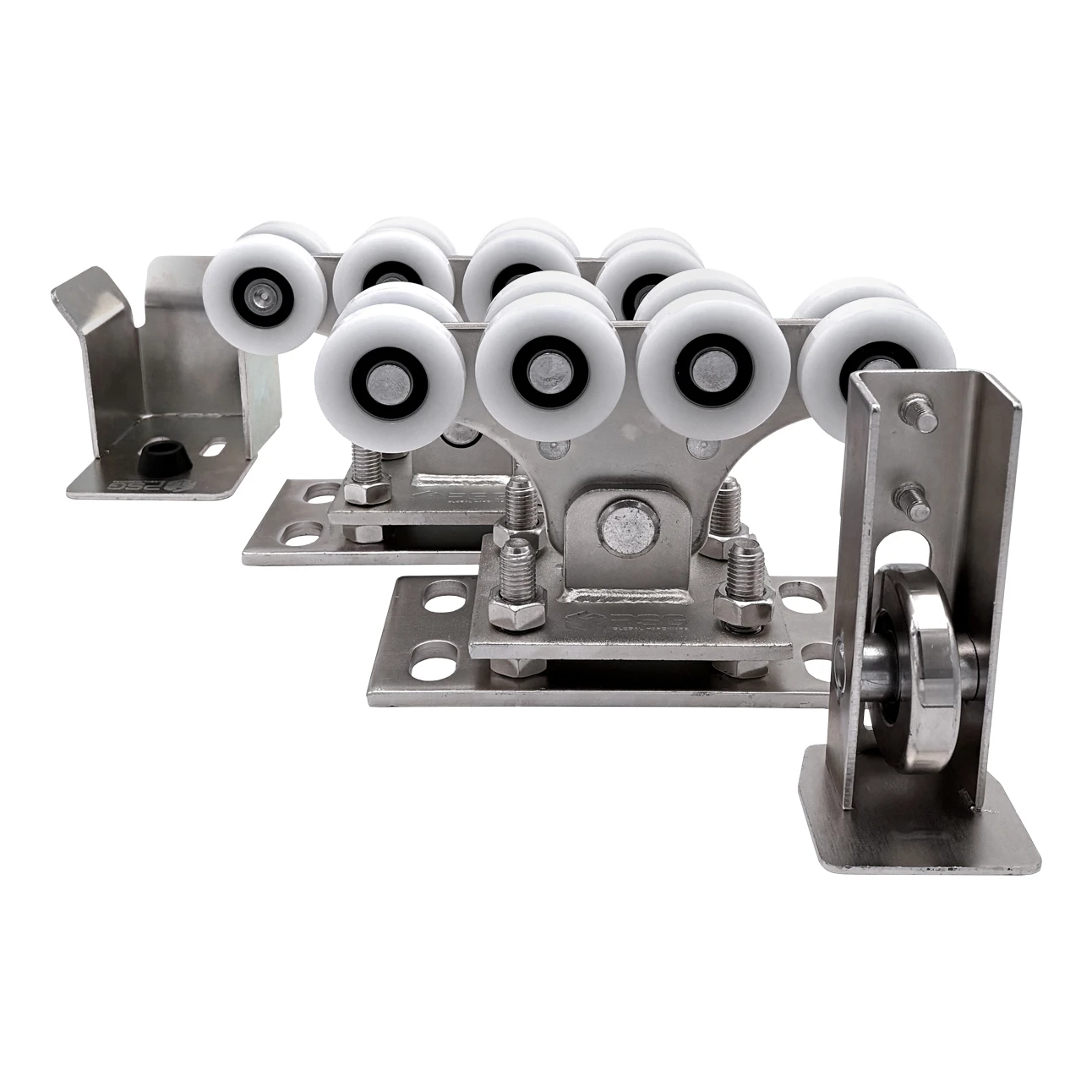

Komplekto sudėtis

• Slankusis vežimėlis — 2 vnt.
• Atraminis ratelis — 1 vnt.
• Atramos laikiklis (atramos lizdas) — 1 vnt.

Komplektas yra pilnas savilaikių vartų važiavimo sistemos įrengimas — pakanka sumontuoti elementus ant pagrindo ir stulpo, kad gautumėte visiškai funkcionuojančią slankiąją sistemą.

Slankieji vežimėliai — sistemos širdis

Du slankieji vežimėliai atsakingi už varto vairą ir atramą. Kiekvienas iš jų turi 8 plastikinių ratukų, išdėstytų dviem lygiais, kas užtikrina tolygų vedimą ir varto stabilizavimą. Plastikiniai ratukai dirba tyliai ir nereikalauja dažno tepimo, o guoliniai 6201 RS su guminiu sandarikliu garantuoja mažą riedėjimo pasipriešinimą ir apsaugą nuo nešvarumų.

Slankiojo vežimėlio techniniai parametrai

• Konstrukcijos medžiaga: galvaniškai cinkuotas plienas
• Važiavimo sistema: 8 plastikiniai ratukai, dviem lygiais
• Guoliai: rutulinis 6201 RS
• Sistema: 68×68 mm
• Pagrindo matmenys: 200 × 100 × 8 mm
• Bendras ratukų sistemos plotis: 48 mm
• Ratuko riedėjimo skersmuo: 56 mm
• Ratuko išorinis skersmuo: 60 mm
• Vieno ratuko plotis: 14,5 mm
• Vidurinio laikiklio storis: 10 mm
• Reguliavimo varžtų sriegis: M14
• Pagrindo plokščių storis: 2 × 8 mm
• Vežimėlio aukštis: 157 mm
• Ratuko skersmuo: 68 mm

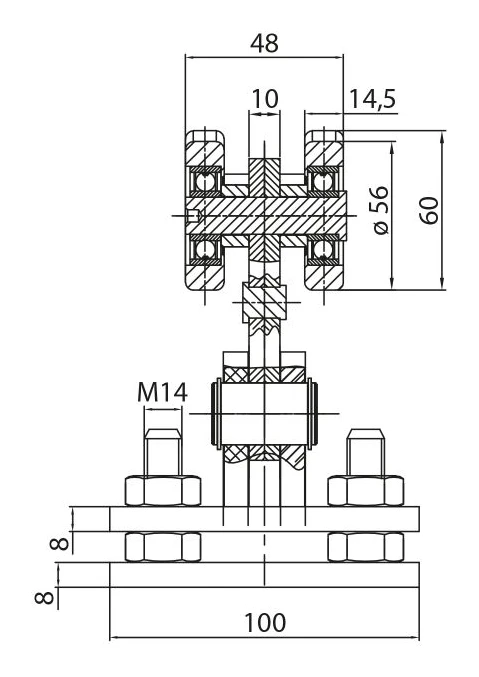

Matmenų brėžinys vaizduoja slankiojo vežimėlio pjūvį su pažymėtais pagrindiniais matmenimis. Dviejų lygių ratukų sistema užtikrina optimalų jėgų pasiskirstymą, o dviguba pagrindo plokštė su M14 varžtų reguliavimu leidžia tiksliai nustatyti varto aukštį ir vertikalumą po montavimo.

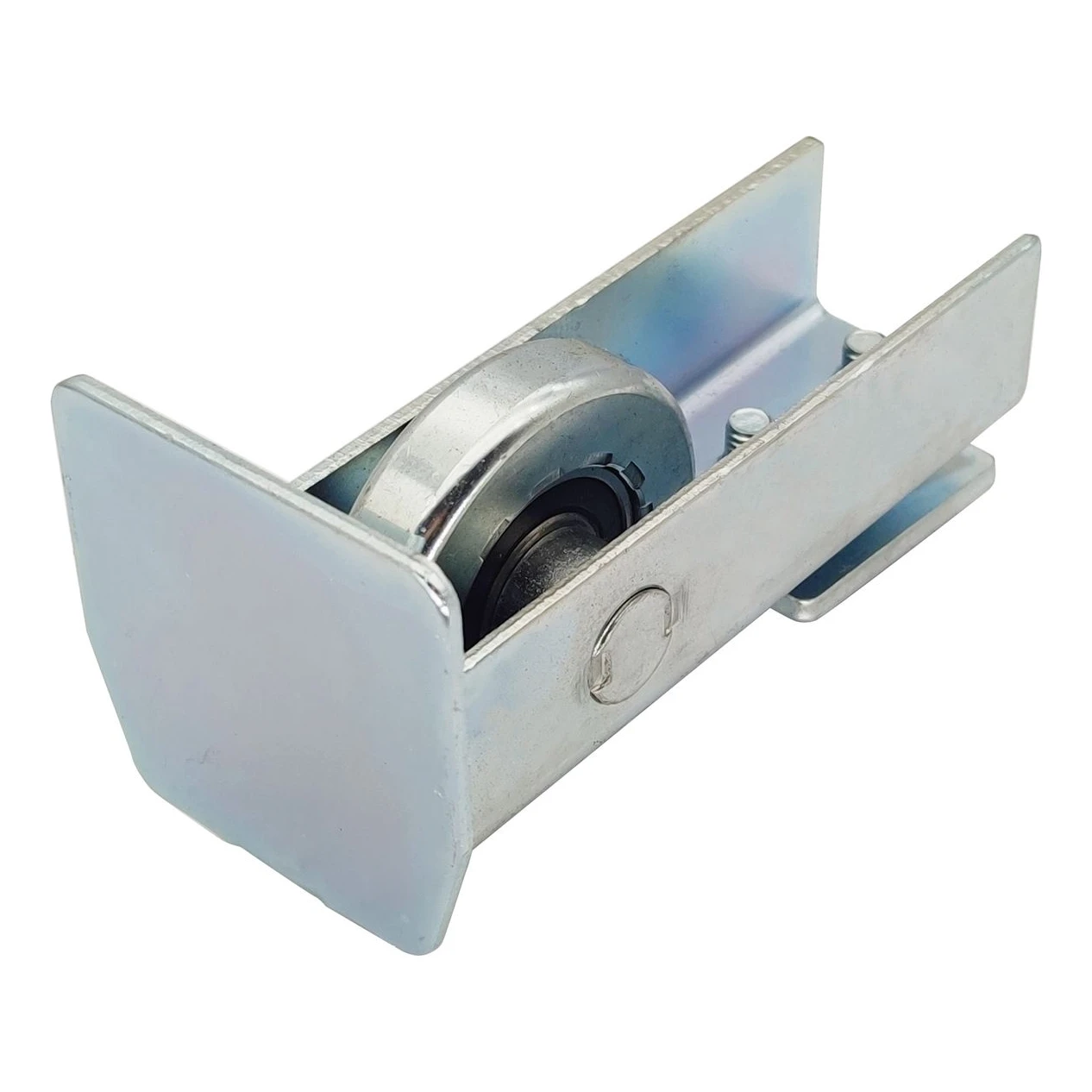

Atraminis ratelis — stabilizavimas ir apsauga

Atraminis ratelis montuojamas savilaikio bėgio pradžioje. Jo plieninė, cinkuota konstrukcija perima dalį apkrovos ir stabilizuoja vartą, gerinant vartų darbo kultūrą. Jis veikia kartu su atramos laikikiu prie stulpo, kas palengvina patikimą uždarymą ir sumažina virpesius. Atraminis ratelis taip pat mažina slankiųjų vežimėlių nusidėvėjimą, o žiemos sezono metu sumažina sniego ir ledo poveikį vartų darbui.

• Suderinamumas: 68×68 mm sistema
• Apdaila: cinkuota — apsauga nuo korozijos

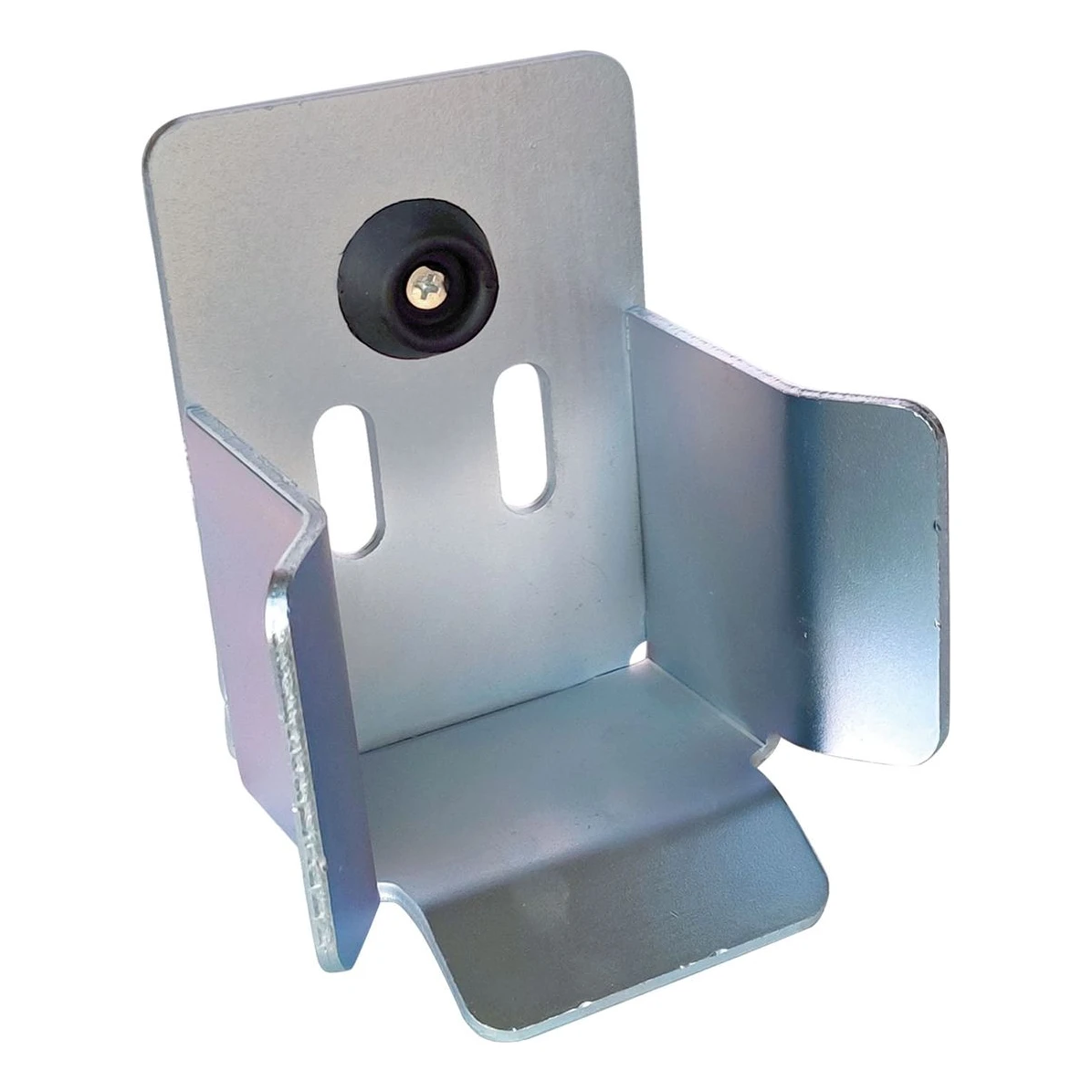

Atramos laikiklis — tikslus uždarymas

Atramos lizdas veda vartą ir pagerina visos sistemos stabilumą. Montavimas greitas ir paprastas — elementas prisukamas prie apatinės baigiamojo stulpo dalies. Kartu su atraminiu rateliu sudaro komplektą, kuris nukreipia vartą į stulpą, palengvina patikimą uždarymą ir sumažina virpesius. Galinėje sienelėje yra dvi montavimo skylės ir guminis buferis, amortizuojantis varto atvažiavimą.

• Suderinamumas: 68×68 mm sistema
• Apdaila: cinkuota
• Buferis: guminis — varto atvažiavimo amortizacija

Komplekto duomenys

• Komplekto svoris: 12,934 kg
• Pakuotės tūris: 10 486,88 cm³
• EAN: 5903313208031
• Suderinamumas su bėgiu: 68×68 bėgys
