Vežimėlių paketas 80 (10-ratukiniai, nylono ratukais) KIT slankiajam vartui su priedais
prekės nėra
pridėti į norų sąrašą
Aprašymas
PSG vežimėlių paketas 80 – 10 ratukinių komplektas slankiajam vartui su priedais
PSG važiuoklių paketas su priedais – tai pilnas montažinis komplektas savalaikiams slankiesiems vartams, skirtas 80 × 80 × 5 mm bėgiui. Komplektą sudaro du 10 ratukiniai vežimėliai su nailoniniais ratukais, įvažiavimo laikiklis su nukreipiamaisiais ratukeliais bei įvažiavimo ratelis – viskas, ko reikia montavimo komandai, kad vartai būtų sumontuoti greitai, patikimai ir be papildomų pirkimų.

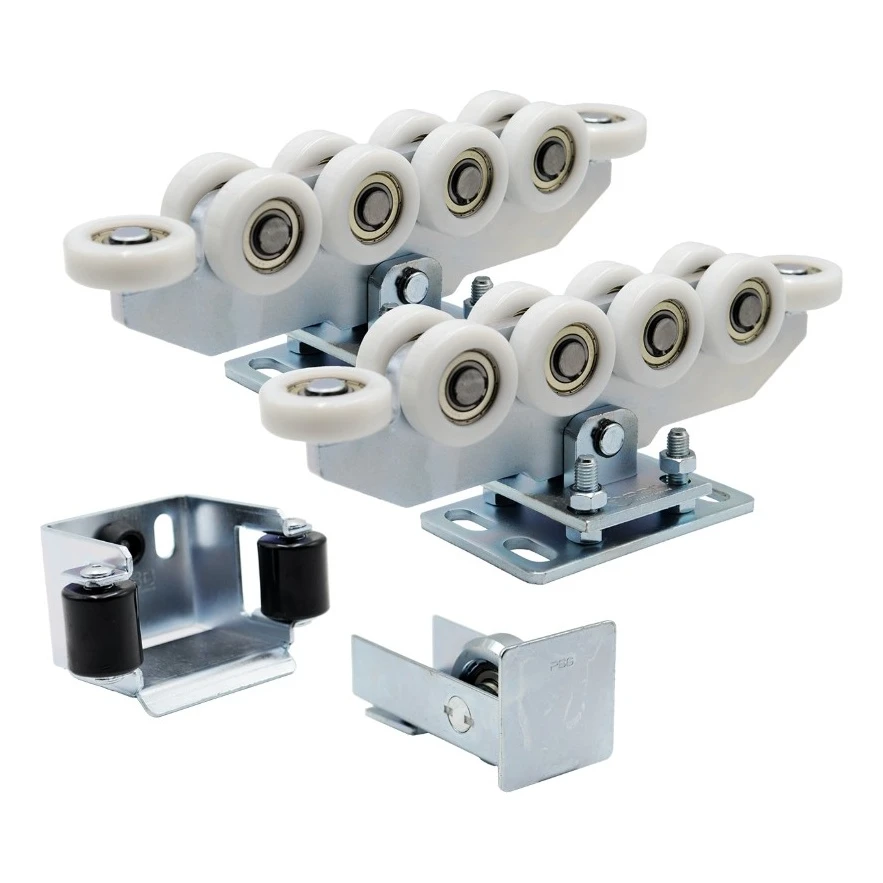

Komplekto sudėtis
- 2 × 10 ratukinis vežimėlis — su nailoniniais ratukeliais (įskaitant du horizontalius), užtikrinančiais tylų ir sklandų vartų veikimą
- 1 × įvažiavimo laikiklis — plieninis, su dviem plastikiniais nukreipiamaisiais ratukeliais, stabilizuojantis vartus po uždarymo
- 1 × įvažiavimo ratelis — montuojamas bėgio pradžioje, apsaugantis vežimėlius nuo sniego ir ledo
- Montažiniai varžtai komplekte

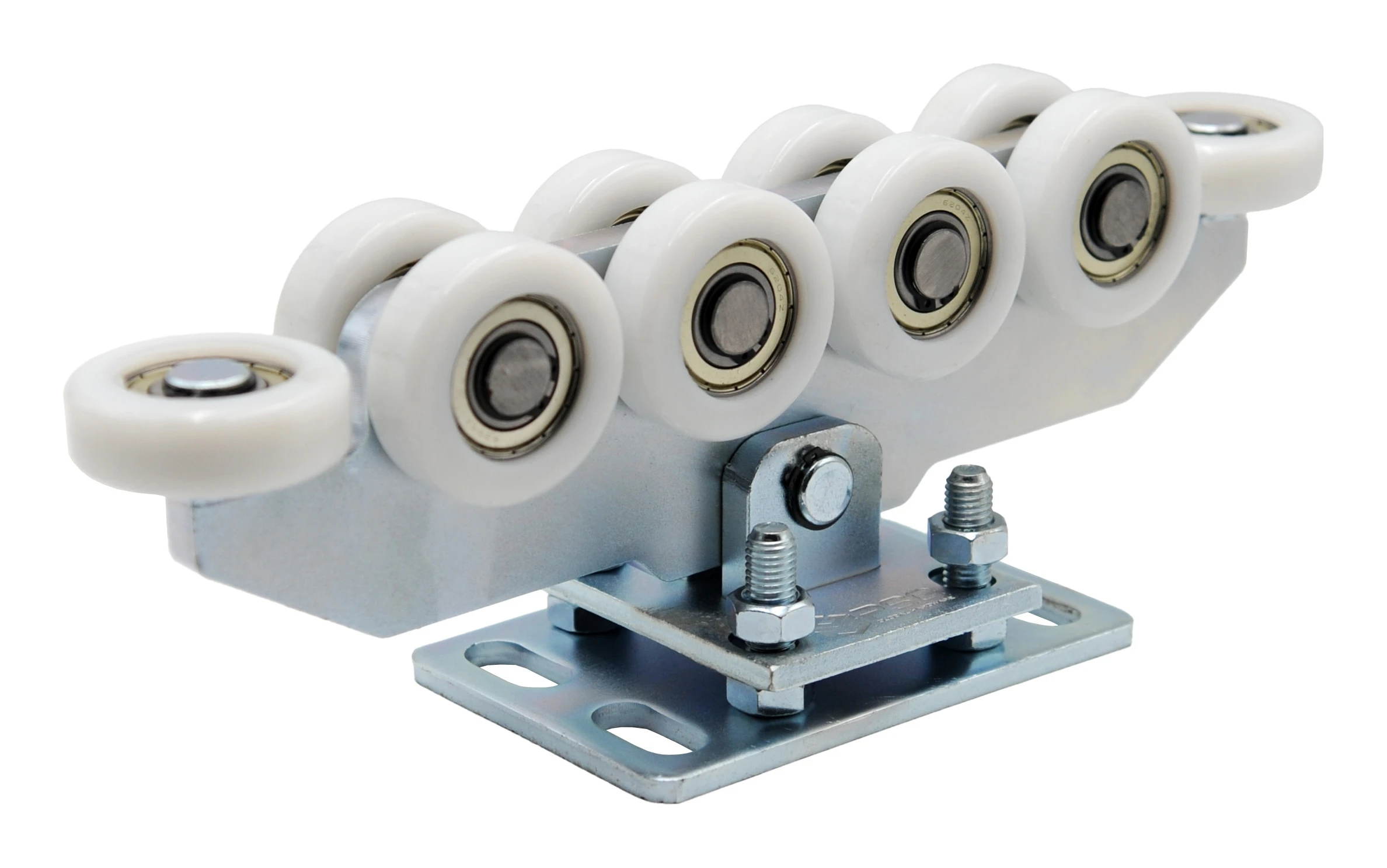

10 ratukiniai vežimėliai
Kiekvienas vežimėlis aprūpintas 10 nailoninių ratukelių (įskaitant du horizontalius), kurie sumažina trintį ir triukšmą slenkant vartams. Svyruojanti pagrindo su strypu jungtis leidžia vežimėliui šiek tiek pasikreipti, kompensuojant pagrindo nelygumus ir kintamas apkrovas – taip sumažinamos įtampos ir pailginama visos sistemos tarnavimo trukmė. Aukščio reguliavimo varžtų mechanizmas leidžia tiksliai pritaikyti vežimėlius prie vartų konstrukcijos montavimo metu. Maksimali vieno vežimėlio apkrova siekia 900 kg, todėl komplektas tinka net sunkiems pramoniniams vartams.

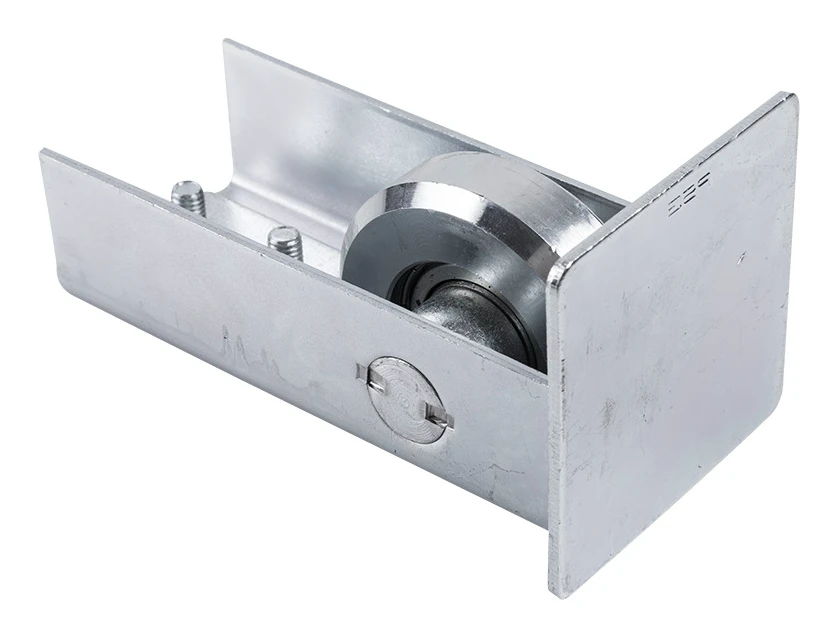

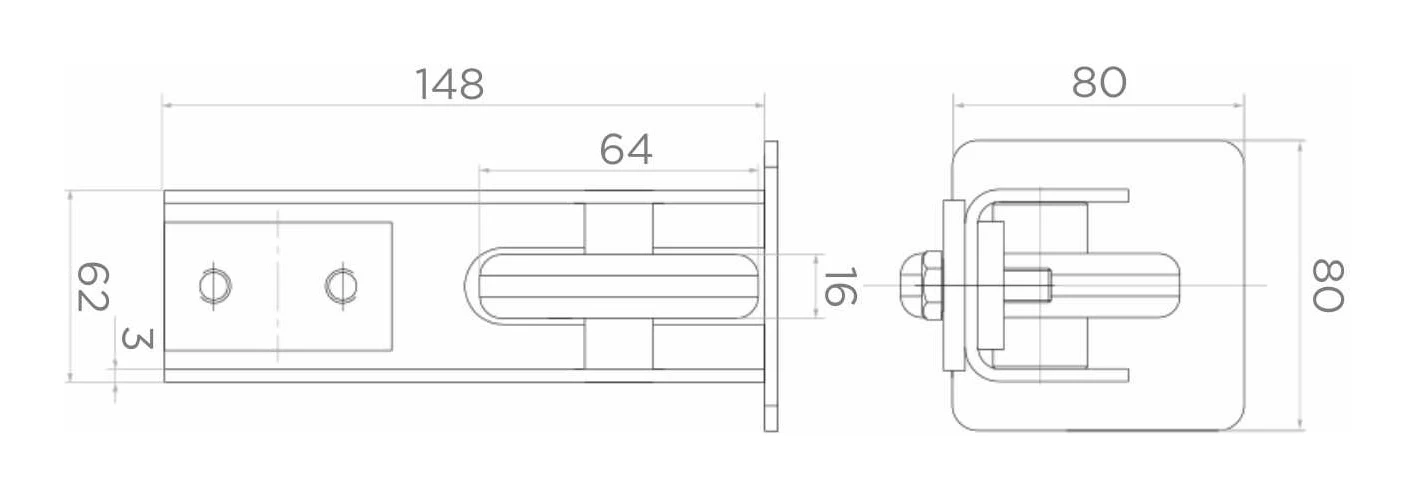

Įvažiavimo ratelis – matmenys ir konstrukcija
Įvažiavimo ratelis montuojamas bėgio pradžioje ir atlieka apsauginę funkciją – nukreipia vartus ant vežimėlių, kartu apsaugodamas juos nuo apledėjimo ir užteršimo. Dėl to sistema veikia sklandžiai net sudėtingomis atmosferos sąlygomis.
- Bendras ilgis: 148 mm
- Ratelio angos ilgis: 64 mm
- Įstatomojo profilio plotis: 62 mm
- Ratuko plotis: 16 mm
- Lakšto storis: 3 mm
- Priekinis lakštas: 80 × 80 mm
- Bėgiui: 80 × 80 × 5 mm
- Apdaila: cinkuota

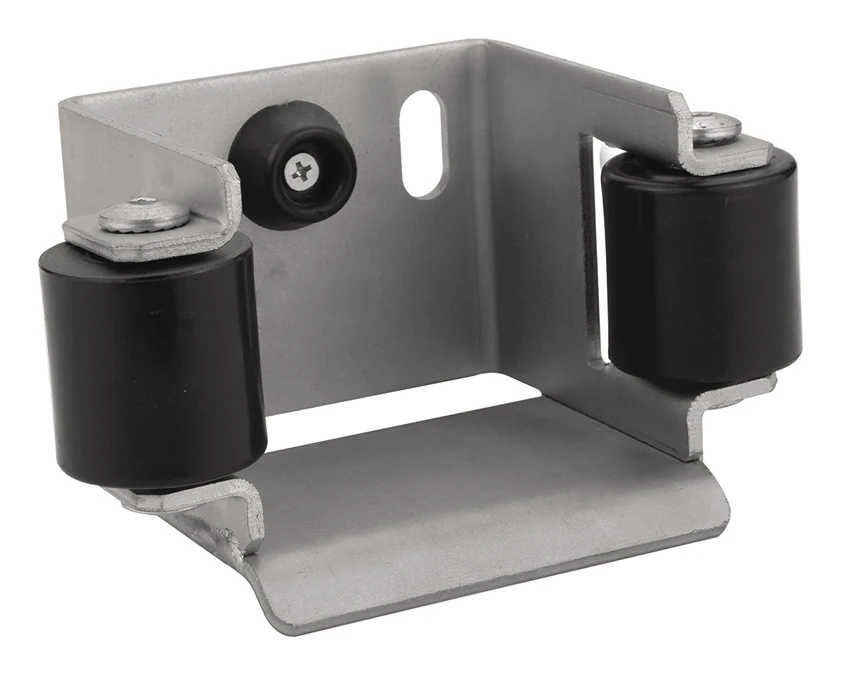

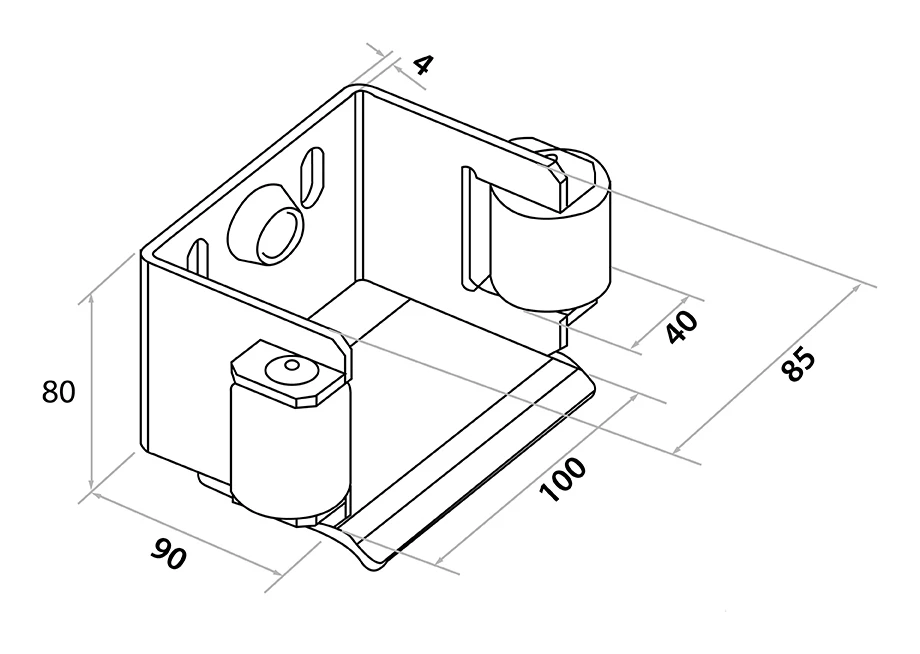

Įvažiavimo laikiklis – matmenys ir konstrukcija
Plieninis įvažiavimo laikiklis montuojamas ant stulpo ir stabilizuoja vartus po uždarymo, kartu paskirstydamas jų svorį ant papildomų konstrukcinių elementų. Du plastikiniai nukreipiamieji ratukeliai užtikrina tikslų vartų vedimą ir sumažina vežimėlių nusidėvėjimą.
- Montažinio lakšto aukštis: 80 mm
- Montažinio lakšto plotis: 90 mm
- Bendras gylis: 100 mm
- Tarpas tarp ratukelių: 85 mm
- Nukreipiamųjų ratukelių aukštis: 40 mm
- Lakšto storis: 4 mm
- Montažinių skylių žingsnis: 70 mm
- Montažinės angos matmenys (pailga): 25 × 10 mm
- Bėgiui: 80 × 80 × 5 mm
- Apdaila: cinkuota
Komplekto techninė specifikacija
- Paskirtis: savarankiškas slankusis vartas
- Vežimėlių tipas: 80 (10 ratukiniai)
- Ratukelių medžiaga: nailonas (plastmasė)
- Ratukelių skaičius vežimėlyje: 10 (įskaitant 2 horizontalius)
- Suderinamas bėgis: 80 × 80 × 5 mm
- Maks. vežimėlio apkrova: 900 kg
- Aukščio reguliavimas: taip (reguliavimo varžtai)
- Apdaila: cinkuota
- Prekės ženklas: PSG
- Komplekto svoris: 21 kg
Vežimėlių tarpų parinkimas
Teisingas vežimėlių tarpas priklauso nuo vartų šviesos angos ilgio ir svorio. Žemiau pateikta lentelė padeda greitai parinkti optimalų vežimėlių tarpą ašyse (Lw) vartams, kurių ilgis nuo 5,5 m iki 8,0 m, o svoris nuo 450 kg iki 650 kg.

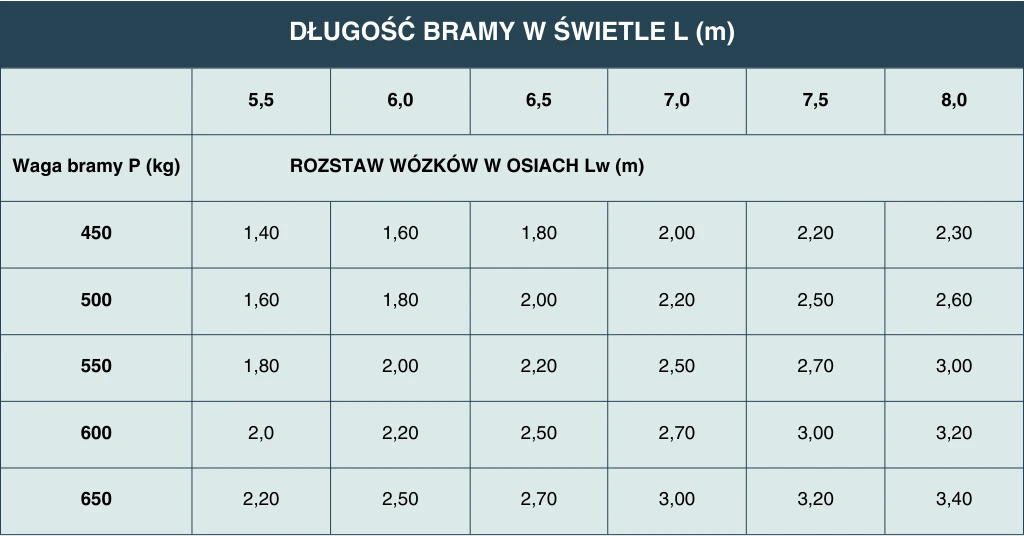

Slankiojo varto vežimėlių tarpo parinkimo lentelė
| VARTŲ ŠVIESOS ANGOS ILGIS L (m) | ||||||
|---|---|---|---|---|---|---|
| 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | |
| Vartų svoris P (kg) | VEŽIMĖLIŲ TARPAS AŠYSE Lw (m) | |||||
| 450 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,30 |
| 500 | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,60 |
| 550 | 1,80 | 2,00 | 2,20 | 2,50 | 2,70 | 3,00 |
| 600 | 2,0 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 |
| 650 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 | 3,40 |
Visi komplekto elementai yra cinkuoti, kas užtikrina veiksmingą apsaugą nuo korozijos ir ilgą tarnavimo trukmę net sudėtingomis atmosferos sąlygomis. PSG prekės ženklo produktai – tai patikimi sprendimai profesionalioms montavimo įmonėms, garantuojantys patikimumą ir montavimo atkartojamumą.
Techniniai duomenys
| Ratuklių skaičius [szt.] | 10 |
| Vežimėlio konstrukcija | Pasukama |
| Maks. keliamoji galia [kg] | 900 |
| Važiavimo bėgio dydis | 80x80x5 |
| Važiavimo sistemos tipas | Važiavimo sistema |
| Produkto tipas | Paketas / KIT su priedais |
| Ratuklių medžiaga | Nailonas |
