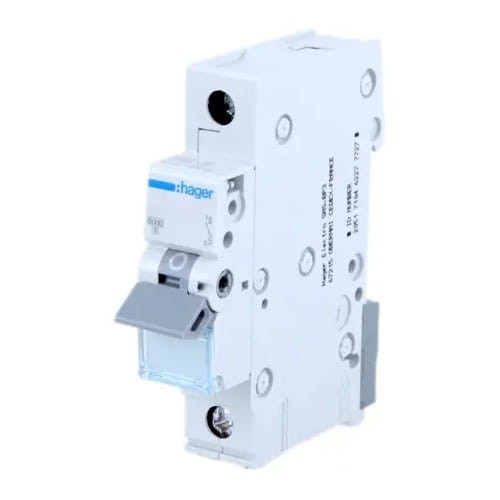

Viršįtampio jungiklis B 6A 1P 6kA MBN106E HAGER
prekės nėra
pridėti į norų sąrašą
Aprašymas
Hager srovės pertraukiklis B 6A 1P 6kA
Srovės pertraukiklis B 6A 1P 6kA MBN106E HAGER, taip pat žinomas kaip modulinis automatinis jungiklis, yra esminis elektros sistemų elementas, kurio užduotis – nutraukti grandinės tęstinumą, kai srovė viršija saugų lygi konkrečiai grandinei.
Šis pertraukiklis, kartais vadinamas tiesiog automatiniu jungikliu, valdo ir saugo instaliaciją nuo perkrovų pasekmių, tokių kaip perkrova ir trumpasis jungimas, iki 6kA. Modulinis automatinis jungiklis MBN106E B tipo pasižymi uždelstu veikimu, todėl yra ypač tinkamas apsaugoti elektros prietaisus, nejaučius terminėms perkrovoms ir pasižyminčius mažomis paleidimo srovėmis.

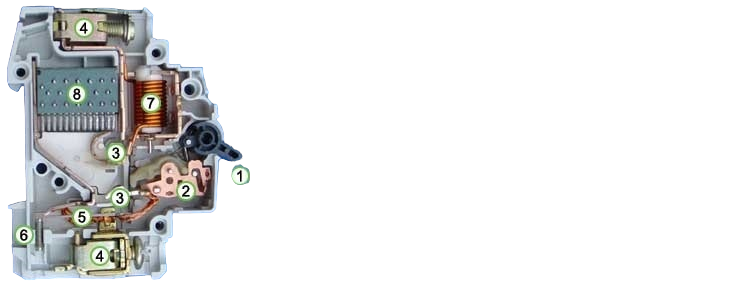

Pertraukiklio MBN116E konstrukcija:
- 1 - valdymo svirtis
- 2 - užraktas
- 3 - nejudantis kontaktas ir judantis kontaktas
- 4 - prijungimo gnybtai
- 5 - termobimetalinis išjungiklis (perkrovos)
- 6 - reguliavimo varžtas
- 7 - elektromagnetinis išjungiklis (trumpojo jungimo)
- 8 - lanko gesinimo kamera (elektros lanko gesinimui)
Specifikacija
| Parametras | Reikšmė |
|---|---|
| Serija ir tipas | Srovės pertraukiklis MCB B 6A 1P 6kA MBN106E HAGER |
| Saugomų polių skaičius | 1 |
| Polių skaičius | 1 P |
| Srovės pertraukiklio tipas | B |
| Vardinė trumpojo jungimo išjungimo geba Icn | 6 kA |
| Vardinė darbinė įtampa Ue | 230 / 400 V |
| Vardinė dažnio vertė | 50 / 60 Hz |
| Maitinimo įtampos tipas | AC |
| Vardinė izoliacijos įtampa Ui | 500 V |
| Vardinė impulsinė atlaikomoji įtampa Uimp | 4000 V |
| Vardinė trumpojo jungimo išjungimo geba 230 V 50 Hz | 6 kA |
| Vardinė darbinė trumpojo jungimo išjungimo srovė Ics | 6 kA |
| Maksimalūs galios nuostoliai vienam poliui pagal standartą | 3 W |
| Bendri galios nuostoliai vardinei srovei | 1,3 W |
| Galios nuostoliai vienam poliui vardinei srovei | 1,3 W |
| Elektrinė ištvermė (ciklų skaičius) | 4000 x |
| Mechaninė ištvermė (ciklų skaičius) | 20 000 x |
| Veržimo momentas | 2,8 Nm |
| Prijungimo tipas | su varžtu |
| Įėjimo / išėjimo gnybto talpa standžiam laidui (viela) | 1/25 mm² |
| Įėjimo / išėjimo gnybto talpa lankstiam laidui (lynui) | 1/16 mm² |
| Standartas | EN 60898-1 |
| Apsaugos laipsnis | IP20 |
| Matmenys | 70 x 83 x 17,5 mm |
Techniniai duomenys
| Išjungimo charakteristika | B |
| Jungiklio tipas | srovės apsauga |
| Vardinė srovė [A] | 6A |
| Polių skaičius | 1P |
| Išjungimo geba [kA] | 6 kA |
| Gamintojas | HAGER |
