Aliuminio trapecinis tiltelis H-40 su EPDM 330 mm – PV tvirtinimas prie trapecinės skardos
prekės nėra
pridėti į norų sąrašą
5
Aprašymas
Aliuminio trapecinis tiltelis H-40 su EPDM 330 mm – PV tvirtinimas prie trapecinės skardos
Trapecinis tiltelis H-40 su EPDM tarpine – tai aliuminio tiltelio profilis, skirtas tiesiogiai tvirtinti fotovoltinius modulius ant stogų, dengtų trapecine skarda. Pagamintas iš 6060 aliuminio lydinio, profilis sujungia aukštą atsparumą korozijai su gerais mechaniniais parametrais, o tai užtikrina instaliacijos ilgaamžiškumą visą eksploatacijos laikotarpį. Profilis montuojamas ant trapecinės skardos bangos viršūnės, o jo aukštis užtikrina laisvą oro cirkuliaciją po paneliu — natūralus modulių aušinimas pagerina jų našumą ir atskiria panelį nuo įkaitusio stogo paviršiaus. Viršutinis montavimo kanalas leidžia tvirtinti vidurinius ir galinius spaustukus varžtais su šešiakampe galvute bei kvadratinėmis veržlėmis, o tai suteikia montuotojams lankstumą pozicionuojant modulius.
Pagrindiniai privalumai montuotojui
- EPDM tarpinė komplekte — sandarus prigludimas prie skardos be papildomų sandarinimo medžiagų
- Montavimo skylės daromos vietoje — laisvas varžtų išsidėstymo pritaikymas prie konkrečios trapecinės skardos bangų žingsnio, nereikia užsakyti variantų skirtingiems stogo profiliams
- 6060 aliuminis, atsparus korozijai ir atmosferos poveikiui
- Profilis tinka anodavimui, kuris suteikia papildomą paviršiaus apsaugą
- Profilio aukštis garantuoja natūralią modulių ventiliaciją ir jų atskyrimą nuo karšto stogo paviršiaus

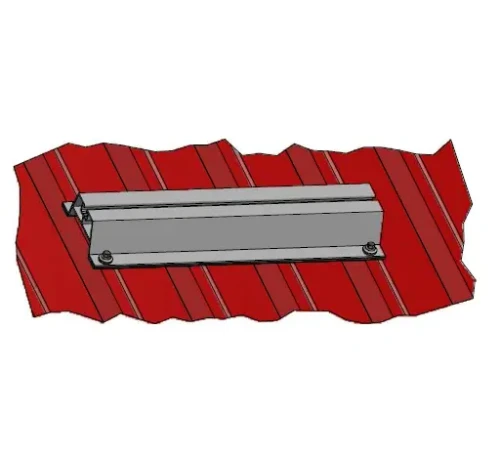

Montavimas ant trapecinės skardos stogo

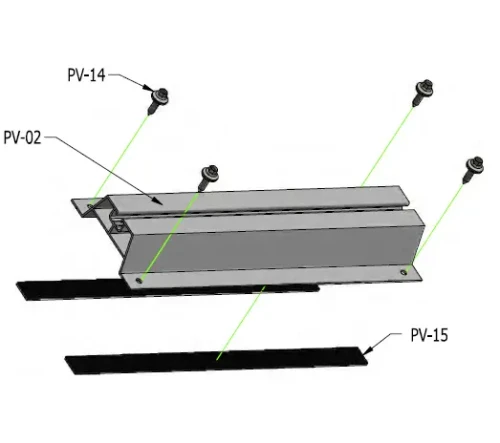

Trapecinis tiltelis montuojamas tiesiai ant trapecinės skardos bangos viršūnės. EPDM tarpinė užtikrina sandarų profilio prigludimą prie pagrindo ir apsaugo skardą nuo pažeidimų tvirtinimo vietoje. Skylės varžtams, tvirtinantiems profilį prie stogo konstrukcijos, daromos statybvietėje — taip montuotojas gali pritaikyti žingsnį prie konkretaus skardos profilio. Fotovoltiniai paneliai tvirtinami prie viršutinio tiltelio kanalo naudojant vidurinius arba galinius spaustukus.
Suderinamumas su spaustukų sistema

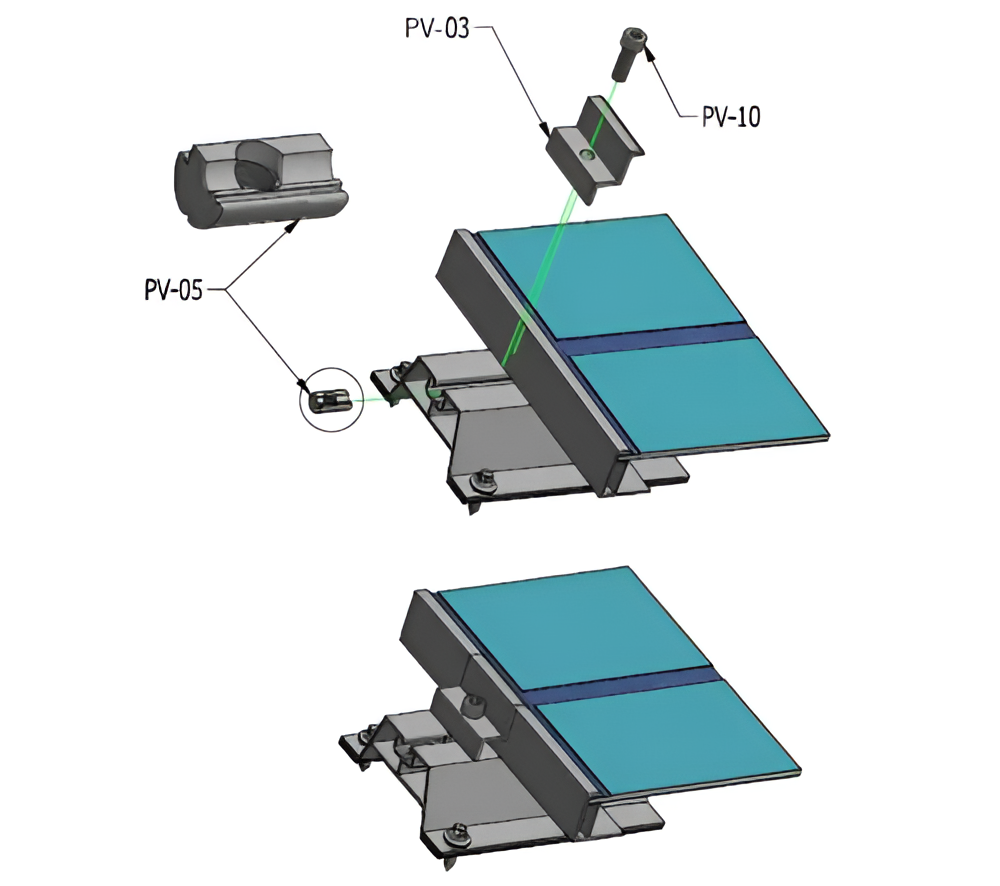

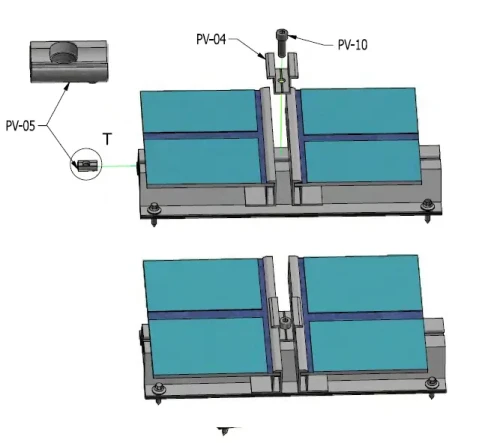

Profilis suderinamas su plačiu montavimo priedų asortimentu. Vidurinis ir galiniai spaustukai montuojami viršutiniame bėgelio kanale, o kvadratinės veržlės su šešiakampe galvute juos užfiksuoja norimoje padėtyje. Toliau pateiktos schemos rodo pavyzdines konfigūracijas su galiniais ir viduriniais spaustukais.

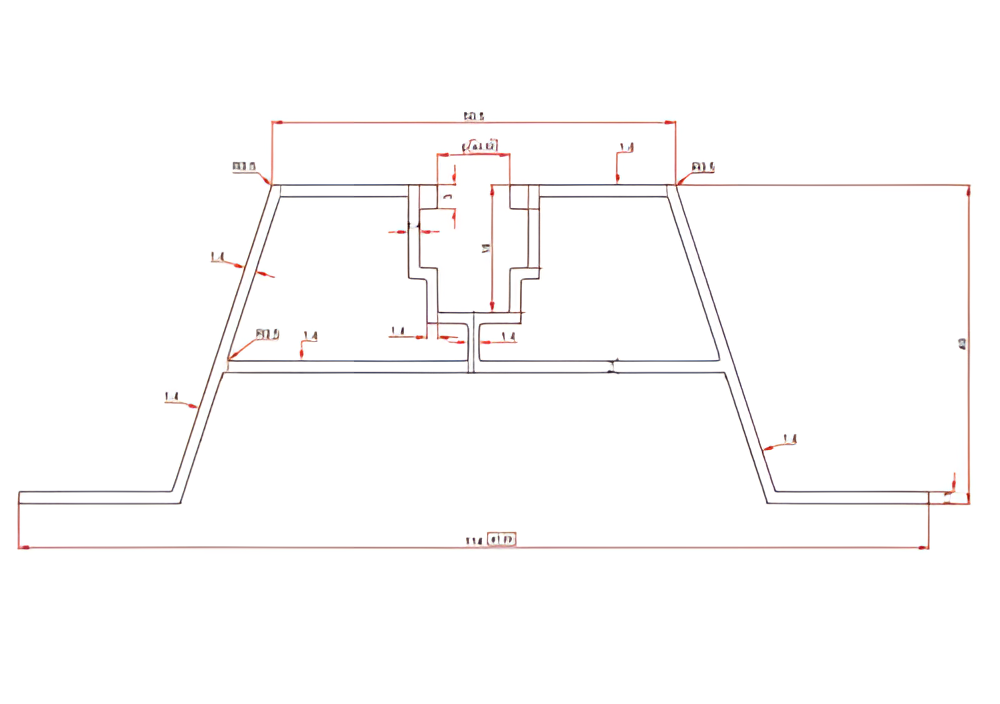

Profilio konstrukcija paremta simetrišku trapeciniu skerspjūviu su centriniu montavimo kanalu viršuje. Didelis kontakto plotas su skarda užtikrina stabilumą, o vienoda sienelių storis garantuoja tinkamą standumą išlaikant mažą svorį. Tolygus apkrovos pasiskirstymas leidžia tvirtinti spaustukus bet kuriame kanalo taške.
