Antžeminė fotovoltinė konstrukcija Light 8 plokštės - Montavimo sistema N2V
produktas neprieinamas
Pridėti į norų sąrašą
apibūdinimas

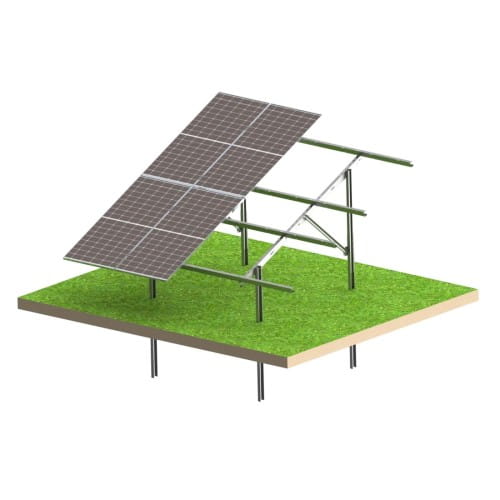

Antžeminė fotovoltinė konstrukcija Light 8 plokštės - Montavimo sistema N2V
Antžeminių konstrukcijų pasirinkimai
Antžeminė konstrukcija Light 8 plokštės N2V nustato naujus standartus fotovoltinių konstrukcijų rinkoje, būdama pirmoji ir vienintelė sprendimo priemonė, specialiai sukurta savarankiškam montavimui individualių vartotojų.
Skirtingai nuo tradicinių rinkoje esančių konstrukcijų, kurioms reikalinga specializuota įranga ir kvalifikuota montuotojų komanda, mūsų konstrukciją galima surinkti savarankiškai, padedant tik vienam papildomam asmeniui. Montavimui užtenka pagrindinių įrankių, kuriuos turi dauguma namų ūkių. Šis revoliucinis požiūris į saulės energijos sistemų įrengimą ženkliai sumažina bendrą investicijos kainą.
Tinkamos konstrukcijos versijos pasirinkimas yra labai svarbus įrenginio saugumui. Prieš pirkimą reikia atsižvelgti į:
- Vietovę: patikrinti vėjo ir sniego apkrovų zonas regione
- Oro sąlygas: nustatyti tipiškas vėjo ir sniego apkrovas
Siūlome tris konstrukcijų versijas:
- Light: vietovėms, kuriose vėjo greitis iki 22 m/s (79,2 km/h) ir sniego apkrova iki 1,2 kN/m² (apie 122 kg/m²)
- Strong: vietovėms, kuriose vėjo greitis iki 26 m/s (93,6 km/h) ir sniego apkrova iki 1,6 kN/m² (apie 163 kg/m²)
- Ultra Strong: vietovėms, kuriose vėjo greitis iki 28 m/s (100,8 km/h) ir sniego apkrova iki 1,6 kN/m² (apie 163 kg/m²)
Nors konstrukcija yra draugiška vartotojui ir leidžia savarankišką montavimą, rekomenduojame pasitarti su kvalifikuotu specialistu renkantis tinkamą versiją bei atliekant techninę įrenginio apžiūrą. Tai užtikrins atitikimą galiojantiems teisės aktams ir saugos standartams.
Sistema buvo sukurta su didžiausiu dėmesiu kokybei – pagaminta iš aukštos kokybės plieno su Magnelis danga ir suteikiama 25 metų garantija dangai. Dauguma komponentų yra simetriški, o iliustruotas vadovas žingsnis po žingsnio veda per surinkimo procesą. Tai daro mūsų konstrukciją pačia patogiausia rinkoje.
Jei vertinate nepriklausomybę, siekiate sutaupyti ir norite kontroliuoti kiekvieną savo fotovoltinės sistemos kūrimo etapą, mūsų konstrukcija yra idealus pasirinkimas. Tai yra pirmasis tokio tipo sprendimas rinkoje, kuris sujungia profesionalią kokybę su savarankiško montavimo galimybe.
Pagrindinės savybės ir funkcijos:
- Paprastas montavimas be specializuotų įrankių (reikalingi tik pagrindiniai raktų ir atsuktuvų rinkiniai, kuriuos turi dauguma namų ūkių; nereikia brangių specialių įrankių ar įrangos)
- Pilnas tvirtinimo elementų rinkinys (visos reikalingos varžtai, veržlės ir montavimo elementai yra įtraukti; nereikia papildomų pirkimų)
- Modulinė sistema, leidžianti plėsti (galimybė pridėti daugiau konstrukcijų ateityje plečiant įrenginį be poreikio modifikuoti esamą konstrukciją)
- Simetriški komponentai (nėra rizikos sumaišyti puses montavimo metu; dauguma komponentų yra simetriški, kas labai palengvina ir paspartina surinkimą)
- Iliustruotas montavimo vadovas (aiškios žingsnis po žingsnio instrukcijos su paveikslėliais, suprantamos net ir neturintiems techninės patirties)
- Lengvi komponentai, palengvinantys montavimą (joks komponentas nėra sunkesnis nei vienas žmogus gali pakelti, todėl saugiai galima surinkti dviese, nereikalaujant papildomų žmonių ar įrangos)
- Reguliuojami spaustukai panelei montuoti (leidžia saugiai ir patikimai pritvirtinti įvairių dydžių, 30-40 mm storio paneles)

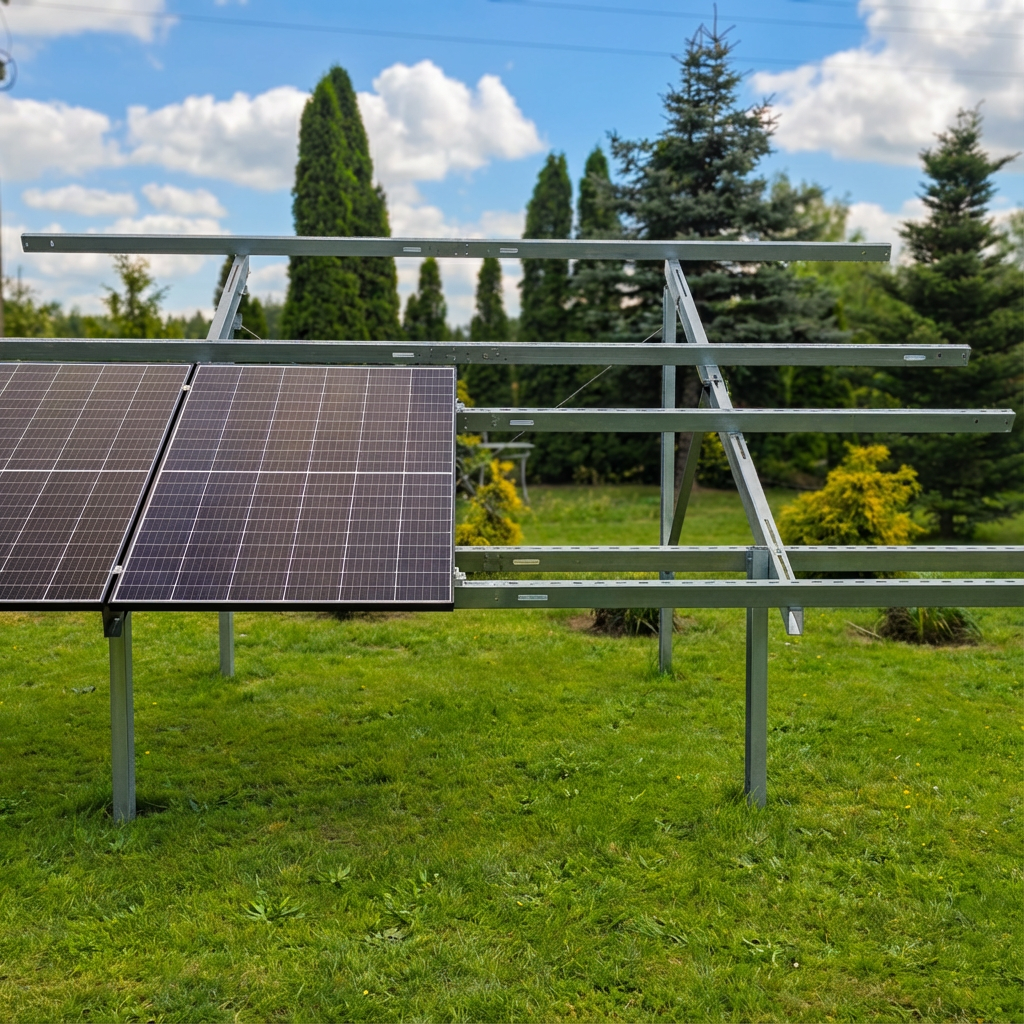

- Vertikali panelių orientacija, užtikrinanti optimalų erdvės panaudojimą (užtikrina geriausią galimą erdvės išnaudojimą ir aukštą įrenginio efektyvumą)
Privalumai:
- Savarankiškas montavimas: Nereikia kvalifikuotos komandos ar specializuotos įrangos
- Universalumas: Suderinama su dauguma populiarių panelių
- Plėtra: Galimybė kurti didesnes sistemas pridedant daugiau konstrukcijų

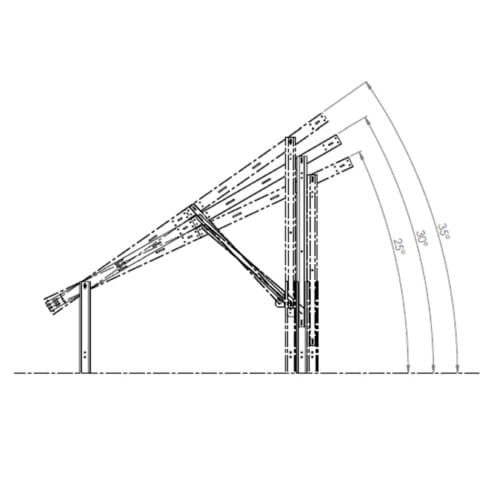

- Montavimo lankstumas: Galimybė pasirinkti optimalų panelių pasvirimo kampą (25°, 30° arba 35°) montavimo metu
- Prieinamumas: Produktai iš karto prieinami

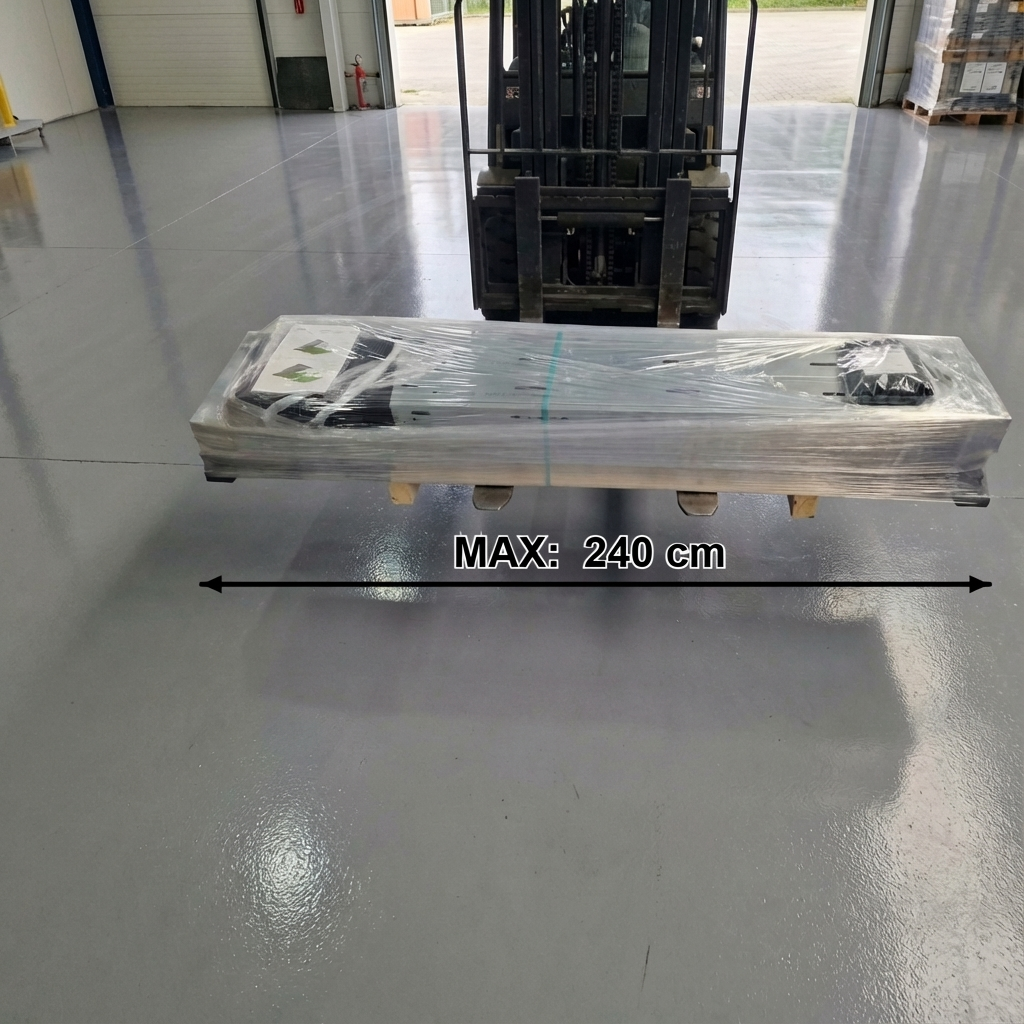

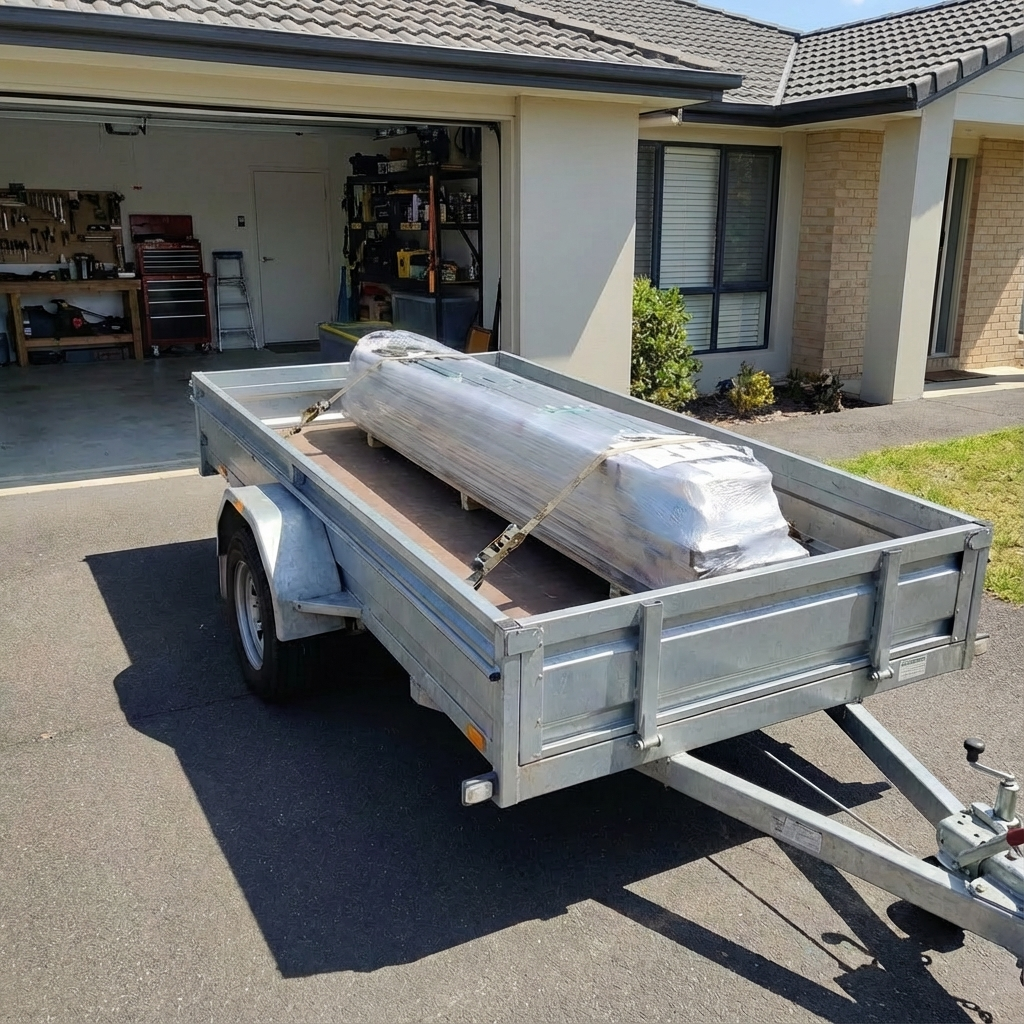

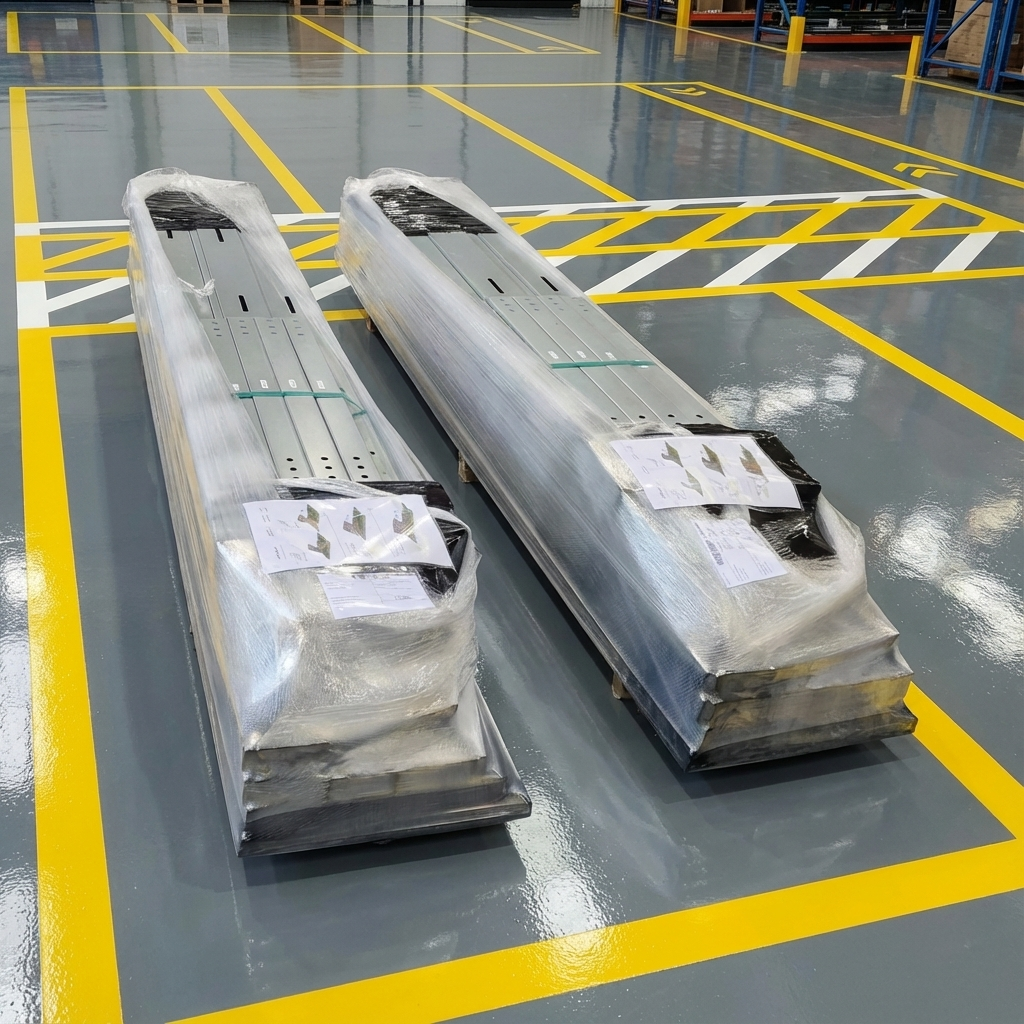

- Transportas: Ekonomiškas dėl kompaktiškų matmenų
- Ilgaamžiškumas: 25 metų garantija dangai
Montavimas ir priežiūra:
- Montavimas be gręžimo
- Visi tvirtinimo elementai įtraukti
- Intuityvi jungimo sistema
- Galimybė savarankiškai sumontuoti
- Paprasta sistemos plėtra
Svarbios rekomendacijos:
- Laikykitės atstumų tarp konstrukcijų plečiant sistemą
- Laikykitės maksimalių panelių matmenų
- Pasirinkite tinkamą versiją pagal apkrovą
- Laikykitės montavimo vadovo
Standartai:
- EN 1090-1, EN 1090-2, EN 1090-4, PN-EN 1991-1-3: Eurokodas 1, PN-EN 1991-1-4: Eurokodas 1, PN-EN 1991-1-8: Eurokodas 3, PN-EN 1999-1-1: Eurokodas 9
| Mūsų modeliai | Light 8 plokštės | Light 12 plokštės | Strong 8 plokštės | Strong 12 plokštės | Strong 16 plokštės | Ultra Strong 4 plokštės | Ultra Strong 8 plokštės | Ultra Strong 12 plokštės | Ultra Strong 16 plokštės | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Techninės specifikacijos | ||||||||||||
| Maksimalus komponentų ilgis [m]: | 2,37 | |||||||||||
| Svoris [kg]: | 172,6 | 258,9 | 227,8 | 314,3 | 400,7 | 141,4 | 237,1 | 332,8 | 428,3 | |||
| Maksimalus panelės plotis [mm]: | 1140 | |||||||||||
| Maksimalus panelės ilgis [mm]: | 2280 | |||||||||||
| Minimalus panelės plotis [mm]: | Be apribojimų (visi standartiniai rinkoje esantys paneliai) | |||||||||||
| Minimalus panelės ilgis [mm]: | Be apribojimų (visi standartiniai rinkoje esantys paneliai) | |||||||||||
| Panelės storis [mm]: | 30-40 | |||||||||||
| Panelių orientacija: | Vertikali montavimo kryptis | |||||||||||
| Tvirtinimo sistema: | Reguliuojami tvirtinimo spaustukai pridedami | |||||||||||

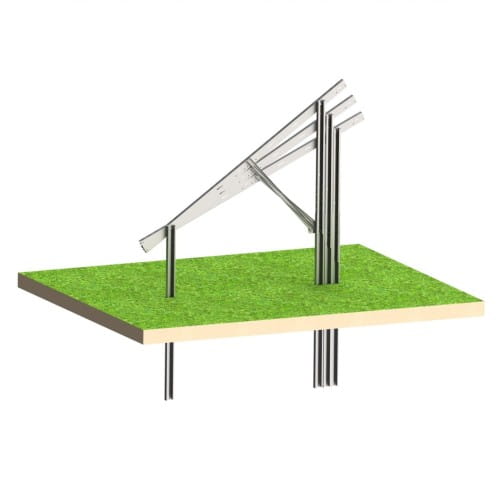

| Reguliuojamas pasvirimo kampas: | 25°, 30°, 35° | |||||||||||
| Konstrukcijos klasė: | EXC1 | |||||||||||
| Konstrukcijos medžiaga: | S350GD plienas + Magnelis ZM310 ir ZM430 danga | |||||||||||
| Tvirtinimo elementų medžiaga: | Austenitinis plienas A2-70 | |||||||||||
| Vėjo apkrova: | 22m/s ( 79.2 km/h) | 22m/s ( 79.2 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | |||
| Sniego apkrova: | 1,2 kN/m2 (122 kg/m²) | 1,2kN/m2 (122 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | |||
| Panelių skaičius: | 8 | 12 | 8 | 12 | 16 | 4 | 8 | 12 | 16 | |||
Galima konfigūracija
Failai atsisiųsti:
-
CATALOG SHEET N2V.pdf
-
Certyfikat EN.pdf
-
ISO 9001 PL.pdf
-
GPV-KN2-L8 M-N2V_LIGHT_8panels_25stopni-Layout.DXF
-
GPV-KN2-L8 M-N2V_LIGHT_8panels_25stopni-Layout.pdf
-
GPV-KN2-L8 M-N2V_LIGHT_8panels_30stopni-Layout.DXF
-
GPV-KN2-L8 M-N2V_LIGHT_8panels_30stopni-Layout.pdf
-
GPV-KN2-L8 M-N2V_LIGHT_8panels_35stopni-Layout.DXF
-
GPV-KN2-L8 M-N2V_LIGHT_8panels_35stopni-Layout.pdf
-
N2V_Light_V2_MANUAL.pdf
