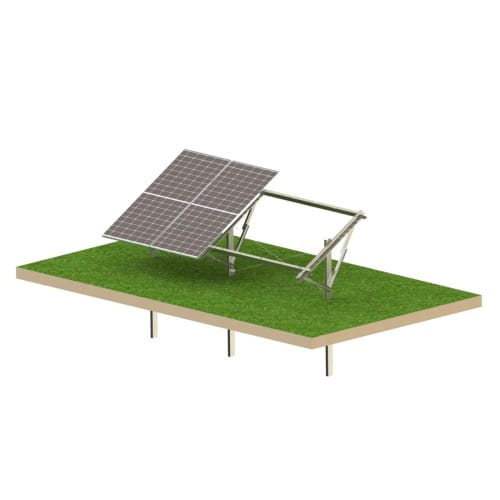

Antžeminė fotovoltinė konstrukcija Ultra Strong 4 plokštės - Montavimo sistema T1V
Antžeminės statybos galimybės
"Ultra Strong" 4 panelių T1V ant žemės montuojama konstrukcija nustato naujus standartus fotovoltinių konstrukcijų rinkoje, nes tai yra pirmasis ir vienintelis sprendimas, specialiai sukurtas individualiems naudotojams savarankiškai montuoti.
Skirtingai nuo tradicinių rinkoje esančių konstrukcijų, kurioms reikalinga specializuota įranga ir kvalifikuota montavimo komanda, mūsų konstrukciją galima sumontuoti patiems, pasitelkus vieną papildomą žmogų. Surinkimui pakanka pagrindinių įrankių, randamų daugumoje namų dirbtuvių. Šis revoliucinis požiūris į fotovoltinių įrenginių montavimą gerokai sumažina visos investicijos kainą.
Tinkamos konstrukcijos versijos pasirinkimas yra labai svarbus įrengimo saugumui. Prieš pirkdami atsižvelkite į:
- vietą: patikrinkite, kokia yra jūsų regiono vėjo ir sniego zona
- Oro sąlygos: tipinių vėjo ir sniego apkrovų nustatymas
Siūlome tris projektavimo variantus:
- Lengvas: iki 22 m/s (79,2 km/h) vėjui ir 1,2 kN/m² (apie 122 kg/m²) sniego apkrovai
- Strong: kai vėjas pučia iki 26 m/s (93,6 km/h) ir sniego apkrova yra 1,6 kN/m² (apie 163 kg/m²).
- Ultra Strong: vietovėms, kuriose vėjo greitis siekia 28 m/s (100,8 km/h), o sniego apkrova - 1,6 kN/m² (apie 163 kg/m²).
Nors konstrukcija yra patogi ir ją galima sumontuoti savarankiškai, rekomenduojame pasikonsultuoti su kvalifikuotu specialistu dėl tinkamo varianto pasirinkimo ir techninio įrenginio priėmimo. Taip bus užtikrinta atitiktis galiojančioms taisyklėms ir saugos standartams.
Sistema suprojektuota skiriant didžiausią dėmesį kokybei - ji pagaminta iš aukštos kokybės "Magnelis" dengto plieno, dangai suteikiama 25 metų garantija. Dauguma komponentų yra simetriški, o vaizdinės instrukcijos padės jums žingsnis po žingsnio atlikti surinkimo procesą. Dėl to mūsų konstrukcija yra patogiausias sprendimas rinkoje.
Jei vertinate nepriklausomybę, siekiate sutaupyti pinigų ir norite turėti įtakos kiekviename fotovoltinės instaliacijos kūrimo etape - mūsų konstrukcija yra idealus pasirinkimas. Tai pirmasis toks sprendimas rinkoje, kuriame profesionali kokybė derinama su galimybe montuoti pačiam.
Pagrindinės savybės ir funkcijos:
- Paprastas montavimas be specialių įrankių (jums tereikia elementaraus veržliarakčių ir atsuktuvų rinkinio, kurių yra daugelyje namų, nereikia brangių specialių įrankių ar mašinų).
- Pilnas tvirtinimo detalių rinkinys (visi reikalingi varžtai, veržlės ir jungiamosios detalės yra komplekte, nereikia pirkti papildomų komponentų.
- Modulinė sistema, leidžianti plėstis (ateityje galima pridėti papildomų konstrukcijų ir padidinti įrenginio dydį, nekeičiant esamos konstrukcijos)
- Simetriška elementų konstrukcija (montuojant nėra galimybės sumaišyti puses, dauguma elementų yra simetriški, o tai labai supaprastina ir pagreitina montavimą)
- Vaizdinės montavimo instrukcijos (aiškios, žingsnis po žingsnio instrukcijos su brėžiniais, suprantamos net techninės patirties neturintiems žmonėms)
- Lengvi komponentai, kad būtų lengva montuoti (nė vienas iš komponentų neviršija svorio, kurį gali pakelti vienas žmogus, todėl saugiai montuoti galima dviese, nereikalaujant papildomų žmonių ar įrangos).
- Pridedami reguliuojami plokščių montavimo spaustuvai (skirti patikimai ir saugiai pritvirtinti įvairaus dydžio 30-40 mm storio plokštes)
- Vertikali skydų orientacija optimaliam erdvės išnaudojimui (geriausiai išnaudojama turima erdvė ir užtikrinamas didelis montavimo efektyvumas)
Privalumai:
- Savarankiškas surinkimas: Nereikia kvalifikuotos brigados ar įrangos
- Versatility Suderinamas su daugeliu įprastų plokščių
- Išplėtimas: Galimybė kurti didesnius įrenginius, pridedant daugiau konstrukcijų
- įrengimo lankstumas: Galimybė montavimo metu pasirinkti optimalų plokščių pasvirimo kampą (25°, 30° arba 35°).
- Galimybė įsigyti: Gaminius galima įsigyti iš karto.
- Transportavimas: Ekonomiškas dėl kompaktiškų matmenų.
- naudojimo trukmė: 25 metų garantija dangai
Įdiegimas ir veikimas:
- Montavimas be gręžimo
- Į komplektą įeina visos tvirtinimo detalės
- Intuityvi prijungimo sistema
- Galimas savarankiškas montavimas
- Paprastas sistemos išplėtimas
Svarbios rekomendacijos
- Išlaikyti atstumus tarp konstrukcijų, kai jos plečiamos
- Laikykitės maksimalių plokščių matmenų
- Tinkamo stiprumo versijos pasirinkimas
- Montavimo instrukcijų laikymasis
Standartai
- EN 1090-1, EN 1090-2, EN 1090-4, EN 1991-1-3: Eurokodas 1, EN 1991-1-4: EN 1991-1-8: Eurokodas 3, EN 1999-1-1: Eurokodas 9
| Mūsų modeliai | Light 4 plokštės | Light 6 plokštės | Strong 4 plokštės | Strong 6 plokštės | Strong 8 plokštės | Ultra Strong 2 plokštės | Ultra Strong 4 plokštės | Ultra Strong 6 plokštės | Ultra Strong 8 plokštės | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Specifikacijos | ||||||||||||
| Didžiausias elementų ilgis [m]: | 2,37 | |||||||||||
| Svoris [kg]: | 94,70 | 135,42 | 119,75 | 160,47 | 201,20 | 79,01 | 119,96 | 160,88 | 201,80 | |||
| Maksimalus plokštės plotis [mm]: | 1140 | |||||||||||
| Didžiausias plokštės ilgis [mm]: | 2280 | |||||||||||
| Mažiausias plokštės plotis [mm]: | Jokių apribojimų (visos rinkoje esančios standartinės plokštės) | |||||||||||
| Mažiausias plokštės ilgis [mm]: | Jokių apribojimų (visos rinkoje esančios standartinės plokštės) | |||||||||||
| Plokštės storis [mm]: | 30-40 | |||||||||||
| Plokštės orientacija: | Vertikalus montavimas | |||||||||||
| Tvirtinimo sistema: | Pridedami reguliuojami spaustuvai | |||||||||||
| Reguliuojamas pasvirimo kampas: | 25°, 30°, 35° | |||||||||||
| Statybos klasė: | EXC1 | |||||||||||
| Statybinė klasė: Matarial Statybinė klasė: | Plienas S350GD + "Magnelis" danga ZM310 ir ZM430 | |||||||||||
| Matarial jungčių elementai: | A2-70 austenitinis plienas | |||||||||||
| Vėjo apkrova: | 22m/s ( 79.2 km/h) | 22m/s ( 79.2 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | |||
| Sniego apkrova: | 1,2 kN/m2 (122 kg/m²) | 1,2kN/m2 (122 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | |||
| Plokščių skaičius: | 4 | 6 | 4 | 6 | 8 | 2 | 4 | 6 | 8 | |||
Turima konfigūracija
Failai atsisiųsti:
-
CATALOG SHEET T1V.pdf
-
T1V-ULTRA_STRONG_V1_MANUAL.pdf
-
GPV-KN1-S4 i GPV-KN1-US4 T1V_STRONG_4PANELS_25stopni_Layout.DXF
-
GPV-KN1-S4 i GPV-KN1-US4 T1V_STRONG_4PANELS_25stopni_Layout.pdf
-
GPV-KN1-S4 i GPV-KN1-US4 T1V_STRONG_4PANELS_30stopni_Layout.DXF
-
GPV-KN1-S4 i GPV-KN1-US4 T1V_STRONG_4PANELS_30stopni_Layout.pdf
-
GPV-KN1-S4 i GPV-KN1-US4 T1V_STRONG_4PANELS_35stopni_Layout.DXF
-
GPV-KN1-S4 i GPV-KN1-US4 T1V_STRONG_4PANELS_35stopni_Layout.pdf
