Apvali PV įžeminimo poveržlė su išpjova Ø44 mm – nerūdijantis plienas A2

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.002 kg

Kaina/ vnt.: 0,11 € 0.11

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (0,09 €)

be 21% PVM, be pristatymo išlaidų

* Pakuotės Parinktys:

Vnt.:
Pakuotė: 500 vienetų:
Pakuotė: 15000 vienetų:
Pakuotė: 30000 vienetų:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-20-04

rekomenduoti draugui

Aprašymas

Apvali PV įžeminimo poveržlė su išpjova Ø44 mm – nerūdijantis plienas A2

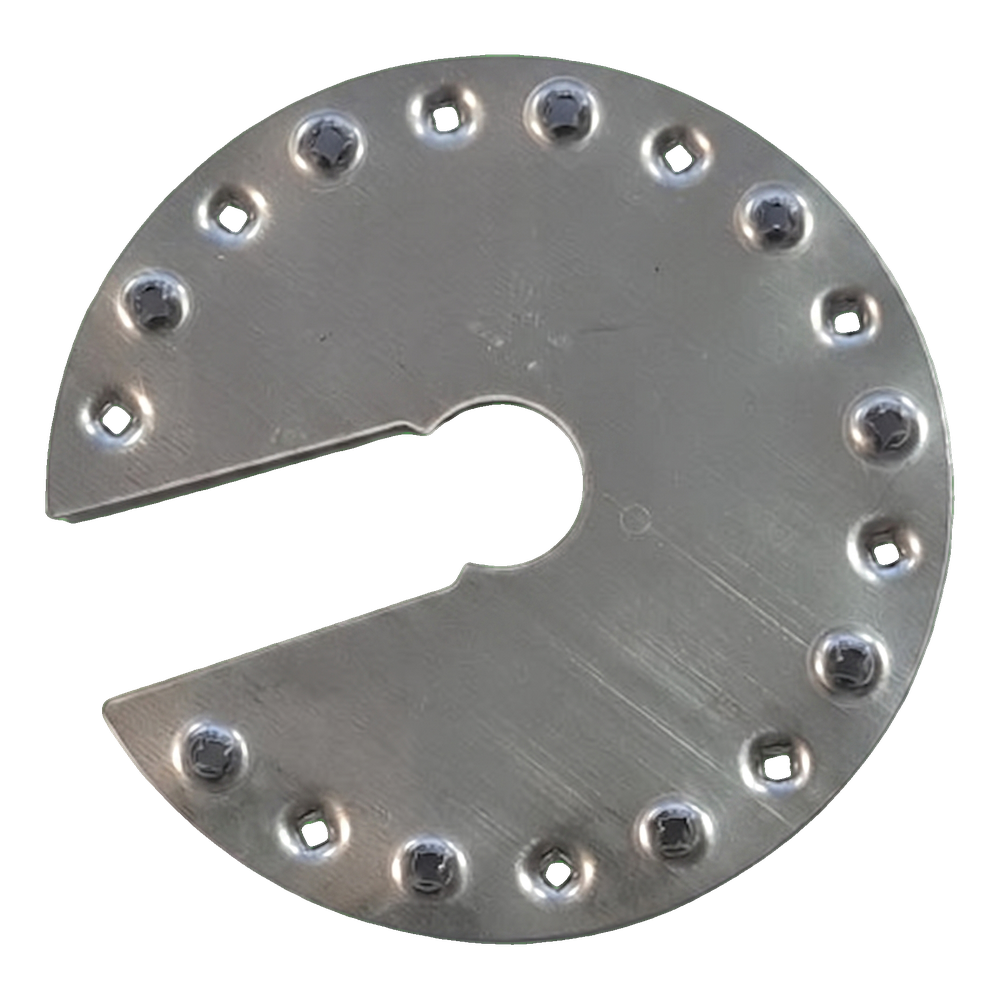

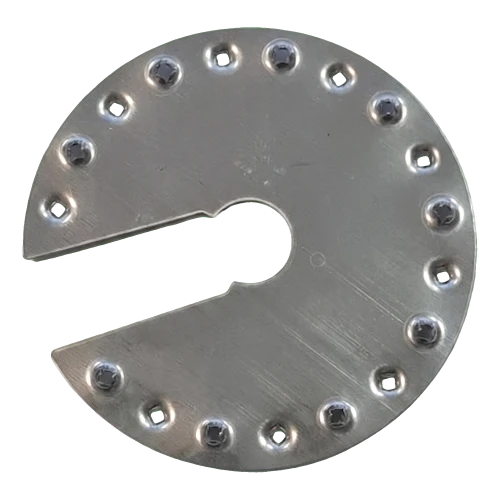

Apvali įžeminimo poveržlė su išpjova Ø44 mm iš nerūdijančio plieno A2

Įžeminimo poveržlė, IV variantas – tai apvalus montavimo elementas su charakteringa išpjova, skirtas potencialų išlyginimui fotovoltinėse instaliacijose. Užtikrina galvaninį jungčių tarp PV modulių rėmų ir montavimo konstrukcijos tęstinumą, atitikdama žaibosaugos ir sistemos įžeminimo reikalavimus. Poveržlė turi aštrius iškilimus, išdėstytus per visą apskritimą, kurie sukant varžtą pradurda plonąjį eloksuoto aliuminio sluoksnį, dengiantį fotovoltinių modulių rėmus. Eloksuotas sluoksnis yra izoliatorius — tik jį pradūrę iškilimai pasiekia grynąjį aliuminį ir sukuria patikimą, ilgalaikį elektrinį kontaktą. Pagaminta iš nerūdijančio plieno A2 (1.4301, markė 304), garantuojanti išskirtinį atsparumą korozijai bet kokiomis atmosferos sąlygomis, užtikrinant nenutrūkstamą veikimą per visą instaliacijos eksploatavimo laikotarpį.

Pagrindiniai privalumai montuotojui

Iškilimai, pradurdami eloksuotą sluoksnį — patikimas elektrinis kontaktas be papildomo paviršiaus paruošimo

Austenitinis nemagnetinis plienas — lankstus ir atsparus įtempiams, tinkamas darbui bet kokiomis aplinkos sąlygomis

Išpjova leidžia greitai užmauti poveržlę ant varžto jo neišmontuojant — pagreitina montavimą

Kompaktiška ir lengva konstrukcija — neapkrauna profilių ir rėmų

Aukštas atsparumas korozijai dėl nikelio priedo lydinyje — patvarumas per visą PV instaliacijos eksploatavimo laikotarpį

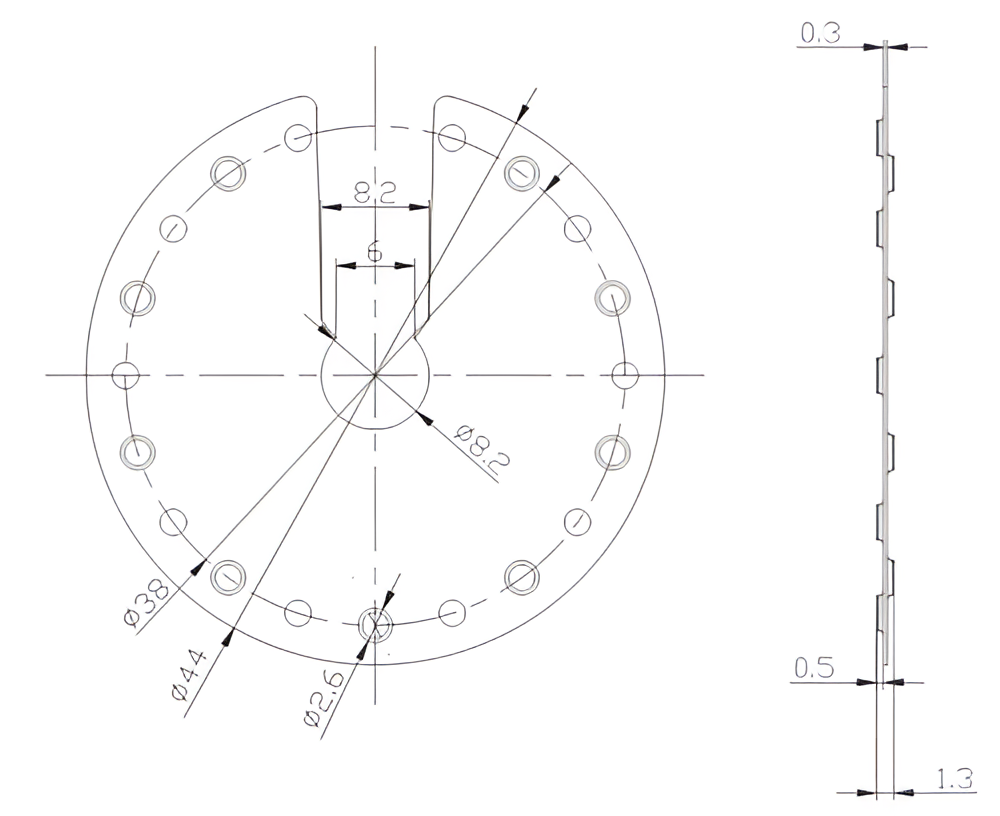

Matmenų brėžinys įžeminimo poveržlės Ø44 mm su šoniniu pjūviu

Techniniame brėžinyje pavaizduotas vaizdas iš viršaus ir šoninis poveržlės pjūvis. Matomi per apskritimą išdėstyti iškilimai, centrinė anga su rakto skylutės tipo išpjova bei šoninis profilis, rodantis iškilimų aukštį bazinės plokštumos atžvilgiu.

Video, pristatantis įžeminimo poveržlę fotovoltinėms instaliacijoms

Techniniai parametrai

Elemento tipas	įžeminimo poveržlė, IV variantas — apvali su išpjova
Skersmuo / matmuo	Ø44 mm
Storis	0,3 mm (bazinis) / 1,3 mm (visas su iškilimais)
Svoris	0,002 kg (2 g)

Matmenys

Išorinis skersmuo	Ø44 mm
Iškilimų išsidėstymo skersmuo	Ø38 mm
Centrinė anga	Ø8,2 mm
Išpjovos plotis	8,2 mm (platesnė) / 6 mm (siauresnė)
Iškilimų skersmuo	Ø2,6 mm
Iškilimo aukštis	0,5 mm

Medžiaga

Medžiaga	nerūdijantis plienas A2 — 1.4301 (markė 304)
Atsparumas korozijai	aukštas — austenitinis nerūdijantis plienas su nikelio priedu

Montavimas ir pritaikymas

Montavimo būdas	ant M8 varžto — išpjova leidžia užmauti neišmontuojant varžto
Suderinami profiliai / konstrukcijos	PV modulių rėmai iš eloksuoto aliuminio, fotovoltinės montavimo konstrukcijos
