Fotovoltinių sistemų kabelis H1Z2Z2-K klasė B2 (CPR) Raudonas 10mm NEDEGUS
prekės nėra
pridėti į norų sąrašą
Aprašymas

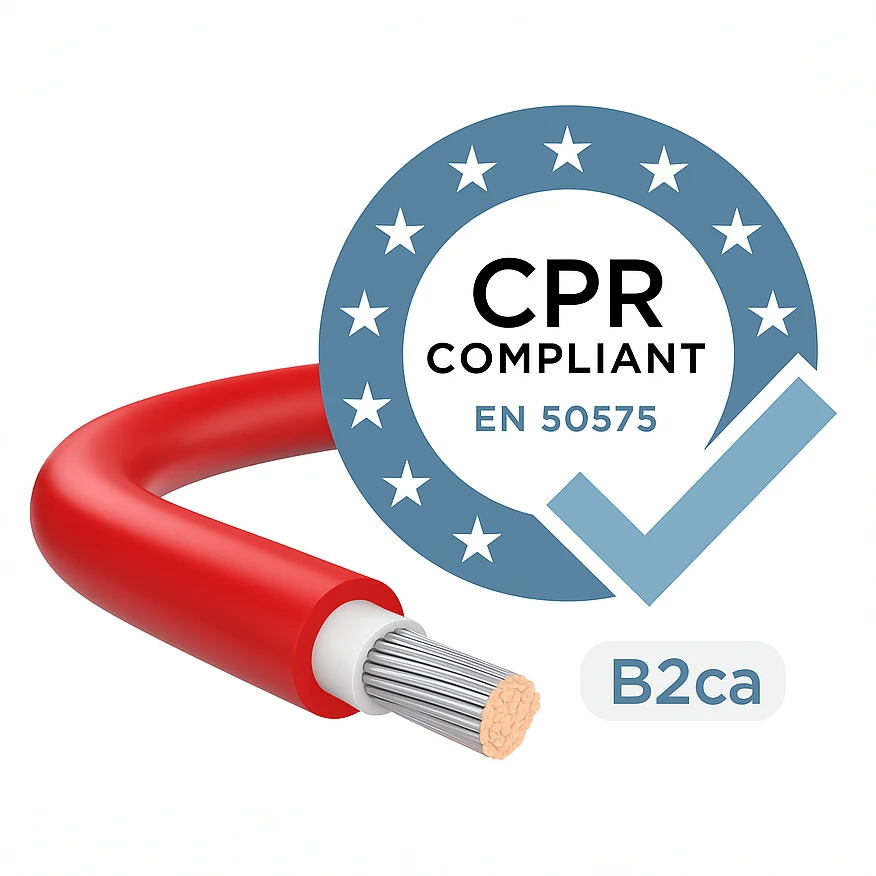

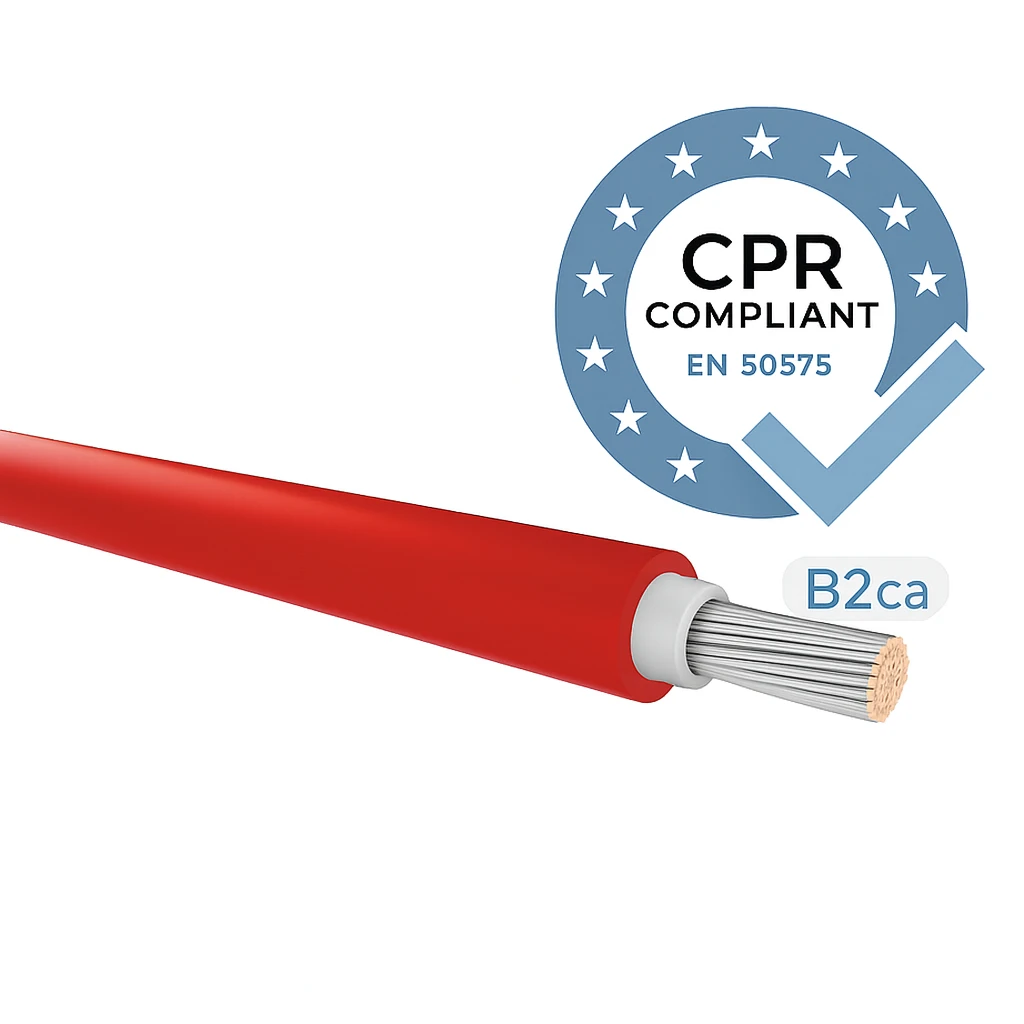

Saulės kabelis H1Z2Z2-K 10 mm2 raudonas – klasė B2ca (CPR), nedegus
Kabelis H1Z2Z2-K 10 mm2 raudonas yra viengyslis fotovoltainis kabelis aukščiausios reakcijos į ugnį klasės B2ca-s1,d0,a1, skirtas jungčių tarp saulės modulių ir keitiklio. Dėl behalogenės konstrukcijos ir CPR sertifikavimo tai idealus pasirinkimas visur, kur reikalingas nedegumas ir nulinė toksiškų dūmų emisija – gyvenamųjų pastatų stogams, visuomeninės paskirties objektams bei didelėms antžeminėms elektrinėms.
Kodėl klasė B2ca yra svarbi? CPR reglamentas (statybos produktų reglamentas) vis dažniau reikalauja naudoti kabelius su padidintos reakcijos į ugnį klase pastatuose. Kabelis B2ca klasės reiškia labai mažą degumą, minimalią dūmų emisiją (s1), jokių degančių lašų (d0) ir mažą gaisro dujų rūgštingumą (a1). Pasirinkdami šį kabelį atitinkate griežčiausius projektavimo reikalavimus ir pašalinate pastabų riziką instaliacijos priėmimo etape.

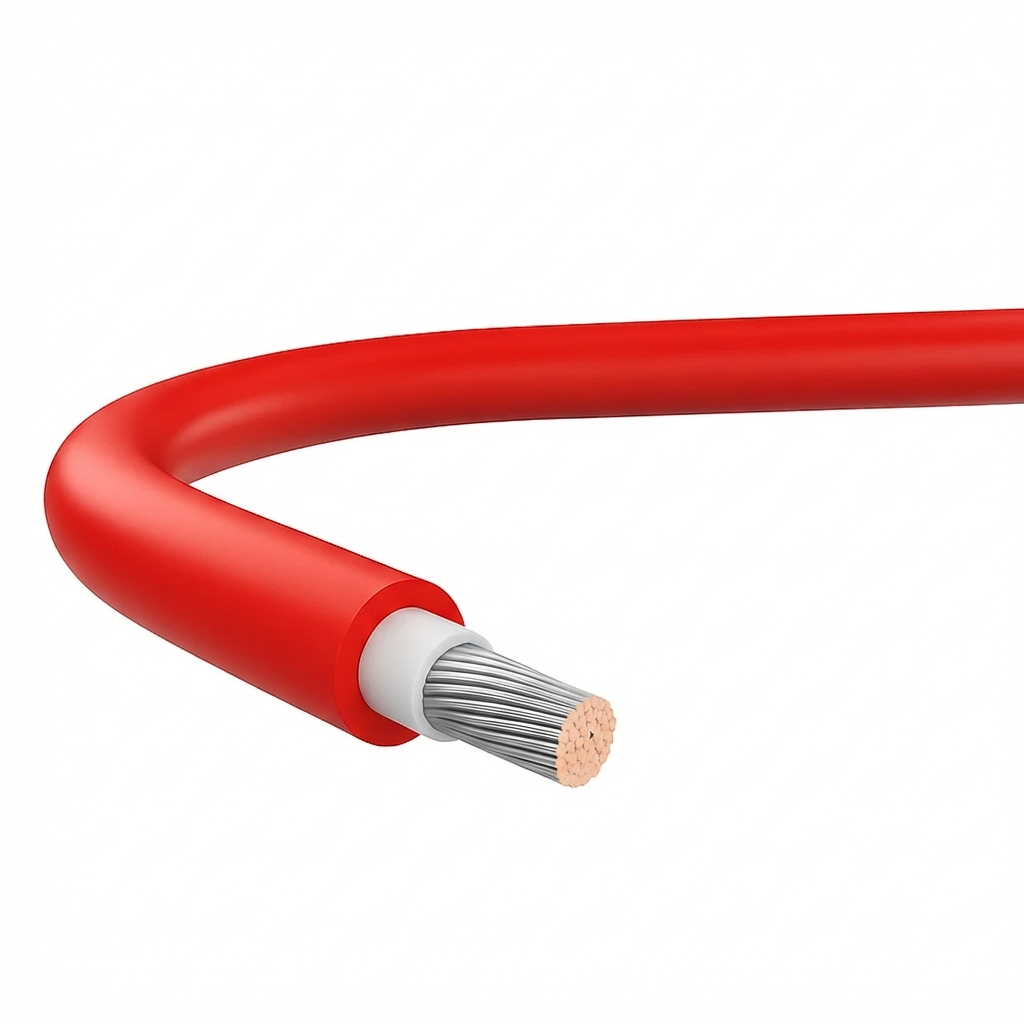

Kabelio konstrukcija
- Gysla: varinė, daugialaidinė, lanksti (5 klasė pagal PN-EN 60228), cinuota – skerspjūvis 10 mm2
- Izoliacija: tarpusavyje susietas behalogenis polimeras, balta spalva
- Išorinė danga: tarpusavyje susietas behalogenis polimeras, raudona spalva
- Maks. išorinis skersmuo: 8,8 mm
- Min. lenkimo spindulys (fiksuotas): 4 × kabelio skersmuo
Elektriniai ir temperatūriniai parametrai
- Vardinė įtampa AC: U0/U = 1,0/1,0 kV
- Darbinė įtampa DC: 1,5 kV (1,8 kV)
- Bandymo įtampa: 6,5 kV AC (50 Hz)
- Darbo temperatūra: nuo -40 °C iki +90 °C (+120 °C / 20 000 val.)
- Gyslos trumpojo jungimo temperatūra: +250 °C (maks. 5 s)
- Min. klojimo temperatūra: -25 °C
- Min. izoliacijos varža (20 °C): 420 MΩ·km
Atsparumas ir ilgaamžiškumas
- Atsparus UV spinduliuotei, ozonui ir atmosferos sąlygoms (pagal EN 50618)
- Padidėjęs atsparumas hidrolizei, amoniakui, rūgštims ir šarmams
- Mažas vandens sugertis – saugus darbas drėgnoje aplinkoje
- Galimybė kloti tiesiogiai žemėje (atitinka direct burial reikalavimus pagal UL 854)
- Degumo klasė: B2ca-s1,d0,a1 pagal EN 13501-6:2018
Pritaikymas: kabelis skirtas fotovoltainėms instalacijoms – jungčių tarp saulės modulių, eilučių prie keitiklio, laidų vedimui pastatuose bei ant stogų ir antžeminėse elektrinėse. Raudona dangos spalva palengvina teigiamo poliaus identifikavimą DC instalacijoje.
Standartas: PN-EN 50618:2015-03
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Paskirtis | Saulės DC |
| Skerspjūvis [mm²] | 10 |
| Spalva | Raudona |
| Laidininko medžiaga | Varis |
| CPR klasė | B2 |
| Apsauga nuo graužikų | Ne |
| Kabelio tipas | H1Z2Z2-K |
| Gamintojas | MG WIRES |
