Tvirtinimo plokštelė stogo dangai 375x375mm CWL
prekės nėra
pridėti į norų sąrašą
Aprašymas

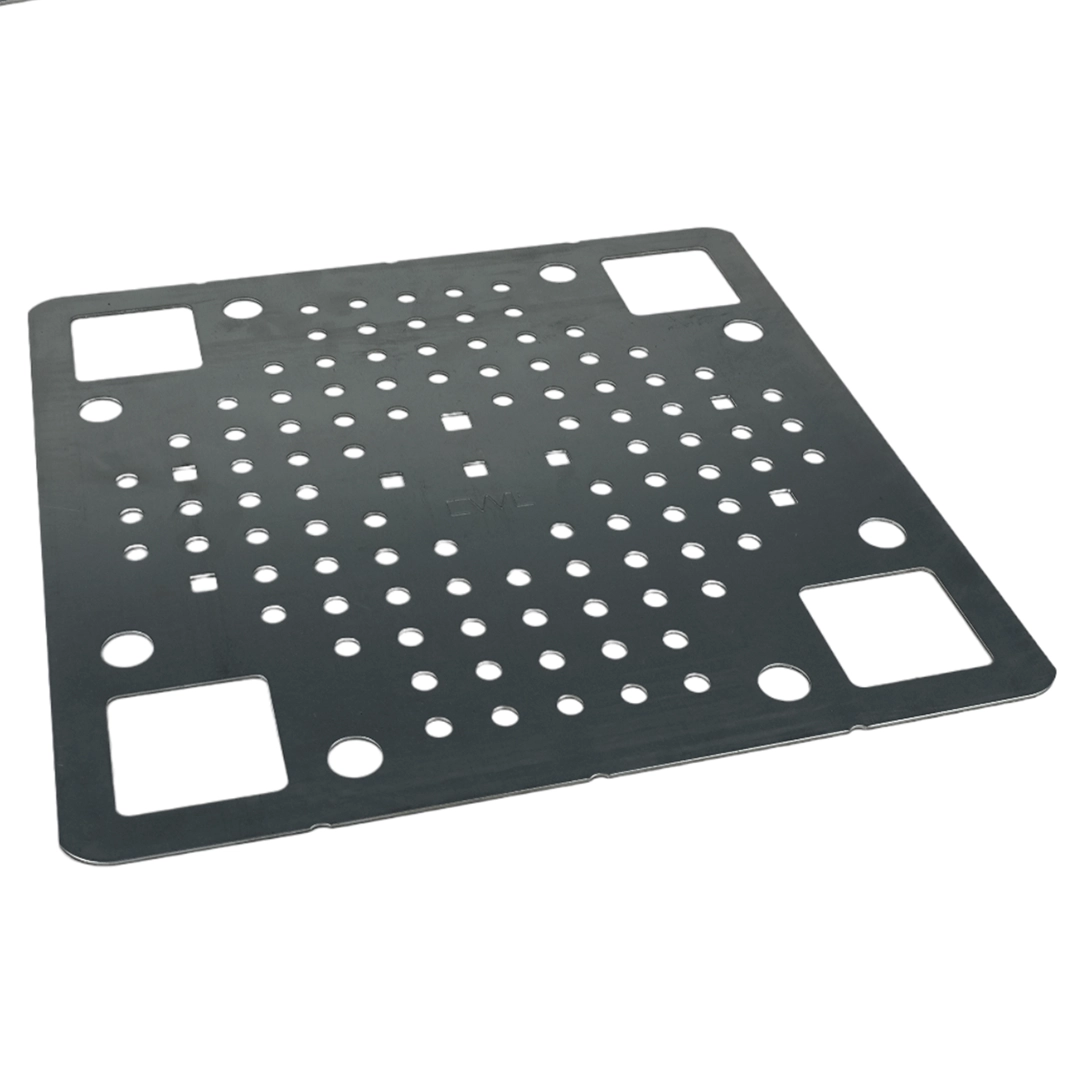

Tvirtinimo plokštelė stogo dangai 375x375mm CWL
Tvirtinimo plokštelė stogo dangai 375x375mm CWL - Nerūdijantis plienas H17 1.4016 fotovoltinėms sistemoms.
Tvirtinimo plokštelė stogo dangai 375x375mm CWL yra saugus ir universalus sprendimas patvariam elementų tvirtinimui ant asfalto ir plastikinių stogų. Montavimo plokštę galima įrengti virš arba po esama stogo membrana, kad būtų pasiektas estetiškas išvaizda. Matmenys 400 x 400 mm suvirinimui - ši tvirtinimo plokštė užtikrina saugų ir patvarų tvirtinimą be mechaninio tvirtinimo poreikio.
Membrana turi atitikti EN 13707:2004+A2:2009 standartus ir atitikti šiuos reikalavimus:
Tempimo stiprumas išilgine ir skersinė kryptimi min. 300 N/50 mm EN 12311-1
Atsparumas plyšimui min. 150 N EN 12310-1
Šlyties stiprumas išilginėse ir skersinėse jungtyse min. 500 N/50 mm EN 12317-1
Atsparumas nulupimui
Tvirtinimo plokštė po danga

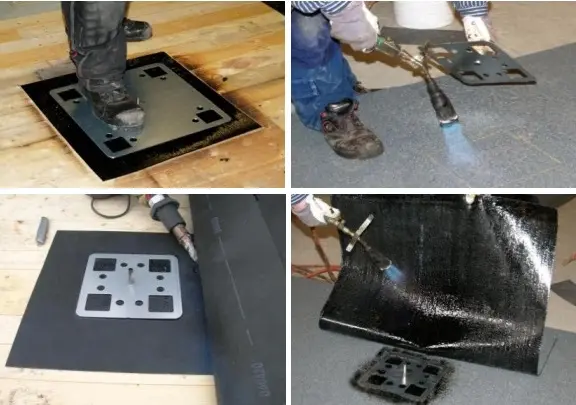

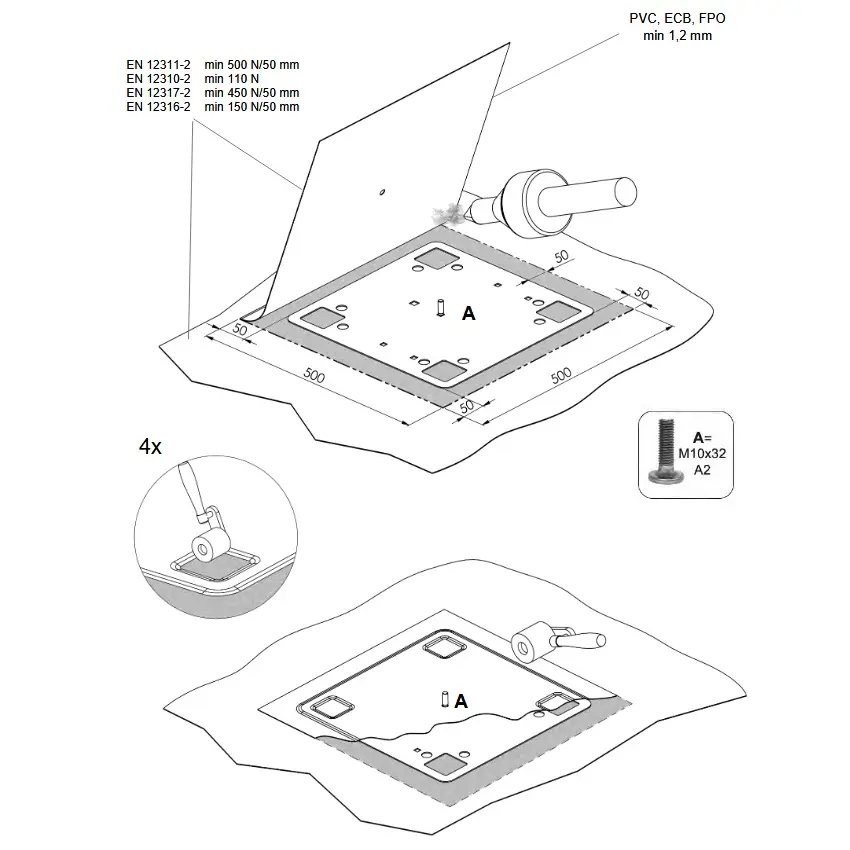

1. Išpjaukite stogo dangos gabalą 500 x 500 mm matmenų. (Renovuojant stogą, tvirtinimo plokštę galima suvirinti tarp esamos ir naujos dangos. Tokiu atveju nereikia naudoti papildomo 500 x 500 mm dangos gabalo).
2. Įdėkite varžtą po plokšte tam skirtoje angoje ir suvirinkite montavimo plokštę išpjauto stogo dangos gabalo centre.
3. Užmaukite apsauginę įvorę ant varžto.
4. Padarykite angą varžtui viršutinėje dangoje.
5. Suvirinkite dangą visame montavimo plokštės paviršiuje.
6. Patikrinkite, ar suvirinimo siūlės tvirtinimo vietose yra pilnos.
7. Nuimkite varžto apsauginę įvorę.
Montavimo plokštė ant dangos

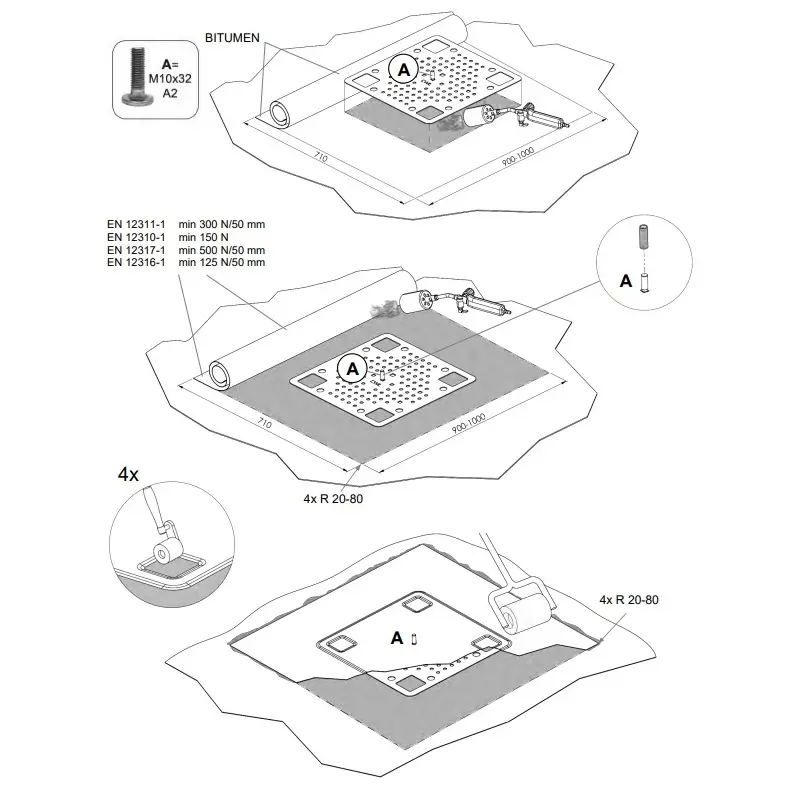

1. Įdėkite varžtą po plokšte tam skirtoje angoje ir privirinkite montavimo plokštę pasirinktoje vietoje.
2. Išpjaukite dangos gabalą 800 x 1200 mm, 880 x 1100 mm arba 1000 x 1000 mm matmenų.
3. Užmaukite apsauginę įvorę ant varžto.
4. Padarykite angą varžtui išpjautame stogo dangos gabale.
5. Suvirinkite membraną visame montavimo plokštės paviršiuje.
6. Patikrinkite, ar suvirinimo siūlės tvirtinimo vietose yra pilnos.
7. Nuimkite varžto apsauginę įvorę.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Tipas | CWL atrama |
| Reguliavimas | Ne |
| Plieno klasė | H17 |
